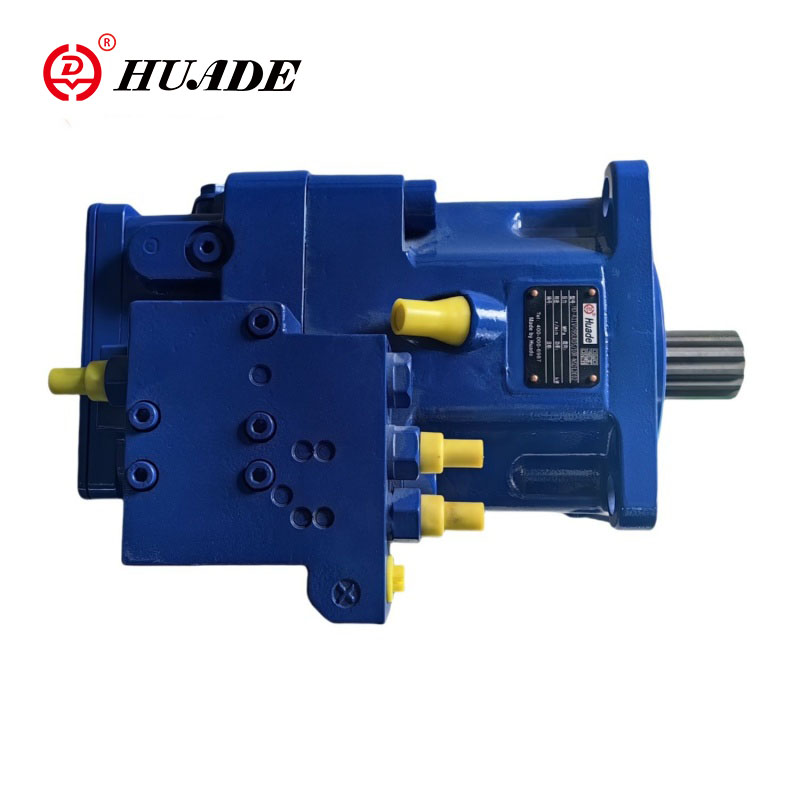

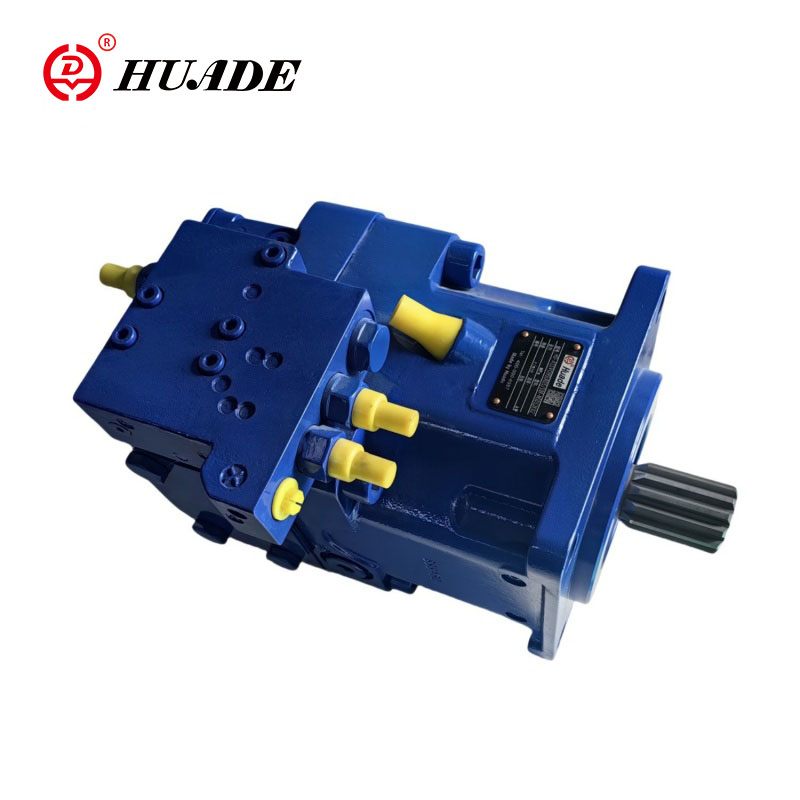

Axial stempelvariabel pumpe A11vo

Huade Brand A11vo Swash Plate Axial Piston Variable Pump bruges til hydrostatisk transmission i åbent kredsløb hydrauliske systemer. Strømningshastigheden for denne aksiale stempelpumpe er proportional med transmissionshastigheden og forskydningen. Ved at justere vinkelvinklen kan strømningshastigheden ændres trinvis. A11VO -pumpen kan matche Rexroths i ydeevne.

Produktparameter på aksial stempelvariabel pumpe A11vo

• Driftstrykområde

◇ Inlet ----- absolut pres ved havn (sugeport)

Version uden opladningspumpe

Pabs min ---------- 0,8 bar

PABS Max ---------- 30 bar

Hvis trykket er> 5 bar, skal du spørge Huade Hydraulic.

Version med ladningspumpe

Pabs min ---------- 0,6 bar

PABS Max ---------- 2 bar

◇Maksimal tilladt hastighed (hastighedsgrænse)

Tilladelig hastighed ved at øge indløbstrykket pabs ved sugeportene eller ved vg ≤vg max

◇ Outlet ---- Tryk i Port A eller B

Nominelt pres PN ---------- 350 bar

Maksimalt tryk Pmax ---------- 400 bar

Nominelt tryk: Max.Design -tryk, ved hvilket træthedsstyrke sikres

Maksimalt tryk: Maks. Driftstryk, der er tilladt for kortvarig (t <1s).

◇ Minimum driftstryk

Et minimum af driftstryk PB Min er påkrævet i pumpeservicelinjen afhængigt af hastigheden, drejevinklen og forskydningen (se diagram).

◇ Sagens afløbstryk

Sagens dræningstryk ved havnene T1 og T2 kan være maksimalt 1,2 bar højere end indløbstrykket ved portene, men ikke højere end PL Abs. Max -------------- 2 bar.

Der kræves en ubegrænset sagslinje i fuld størrelse, direkte til tank.

◇ Temperaturområdet for skaftstætningsringen

FKM -skaftets tætningsring er tilladt for sagens afløbstemperaturer på -25 ℃ til +115 ℃.

•Note:

For applikationer under 25 ° C er en NBR -skaftstætningsring nødvendig (tilladt temperaturområde: -40 ° C til +90 ° C).

Stat NBR -skaftstætningsring i klar tekst i rækkefølgen.

Produktfunktion og anvendelse af aksial stempelvariabel pumpe A11vo

Funktioner:

▶ Variabel aksial stempelpumpe af design af swashplade til hydrostatiske drev i åbent kredsløb hydraulisk system.

▶ designet primært til brug i mobile applikationer.

▶ Pumpen fungerer under selvprimende forhold, med tanktryk eller med en valgfri indbygget ladningspumpe (pumpehjul).

▶ Et omfattende udvalg af kontrolmuligheder er tilgængelig med at matche ethvert applikationskrav.

▶ Strømstyringsindstilling er eksternt justerbar, selv når pumpen kører,

▶ Det gennemgående drev er velegnet til tilsætning af gearpumper og aksiale stempelpumper op til det samme, dvs. 100/% gennem drev.

▶ Udgangsstrømmen er proportional med drivhastigheden og uendelig variabel mellem QV max og qv min = 0.

Anvendelse:

Huades aksiale stempelvariabel pumpe A11VO er vidt brugt i ingeniørmaskiner og let industrielt udstyr, jern- og stålmetallurgi og minemaskiner, skibe, civil luftfartsudstyr, petroleum og petrokemiske maskiner, konstruktion og gåemaskineri.
