Når du arbejder med tungt industrielt maskineri, er det vigtigt at forstå, hvordan flydende kraft bevæger sig gennem dit system. I hjertet af mange hydrauliske systemer med høj flow sidder en kritisk komponent kaldet retningsreguleringsventilen, specifikt WH-serien fra Bosch Rexroth. Disse ventiler ser måske ikke imponerende ud ved første øjekast, men de udfører nogle alvorlige tunge løft på fabrikker og industrielle omgivelser rundt om i verden.
Hvad gør retningsreguleringsventiler så vigtige
Tænk på en retningsreguleringsventil som en trafikbetjent til hydraulisk væske. Dens hovedopgave er at bestemme, hvor væsken skal hen, hvilket direkte styrer, hvordan dit maskineri bevæger sig. Uanset om du starter, stopper, sætter farten op eller ændrer retningen på en hydraulikcylinder, er retningsreguleringsventilen, der får det til at ske.
WH-typen refererer specifikt til pilotbetjente retningsreguleringsventiler, der bruger hydraulisk tryk til at styre hovedstrømmen. Dette betyder mere, end du måske tror. Når du har at gøre med høje flowhastigheder og store mængder væske, har en simpel direkte betjent ventil bare ikke nok muskler til at få arbejdet gjort. Kræfterne, der virker på en stor ventilspole, er enorme, og det er her pilotdrift bliver nødvendig.
Bosch Rexroth designet deres WH-serie til at håndtere netop disse krævende situationer. Disse ventiler kan håndtere tryk op til 350 bar og flowhastigheder, der når 1100 liter i minuttet. For at sætte det i perspektiv, taler vi om at flytte nok hydraulisk væske til at drive massive industrielle presser, tungt støbeudstyr og store materialehåndteringssystemer.
Hvordan WH Series Retningsreguleringsventiler faktisk fungerer
Skønheden ved WH retningsreguleringsventilen ligger i dens to-trins design. I stedet for at forsøge at flytte en stor, tung spole direkte, bruger systemet en lille pilotventil til at styre en meget større hovedventil. Det er effektforstærkning i aktion.
Sådan fungerer det i praksis. Pilottrinet bruger en lille mængde hydraulisk tryk til at flytte en lille ventilspole. Dette skaber en trykforskel, der virker på enderne af den meget større hovedspole. Denne trykforskel genererer nok kraft til at overvinde væskekræfterne og friktionen, hvilket tillader hovedspolen at skifte position og omdirigere hele systemflowet.
WH-betegnelsen fortæller dig, at dette er rent hydraulisk pilotstyring. Alle styresignaler kommer fra hydrauliske trykkilder, ikke elektriske solenoider. Dette gør WH-ventiler særligt værdifulde i miljøer, hvor elektriske systemer kan være problematiske, såsom undervandsapplikationer, ekstreme temperaturer eller eksplosive atmosfærer.
Inde i ventilhuset finder du en præcisionsbearbejdet boring, hvor den hærdede stålspole glider frem og tilbage. Spolen har omhyggeligt designede områder og riller, der er på linje med porte i ventilhuset. Når spolen bevæger sig, åbner og lukker den disse strømningsbaner og dirigerer væske til forskellige aktuatorer eller tilbage til tanken.
Forskellige konfigurationer til forskellige behov
Retningsreguleringsventiler kommer i forskellige konfigurationer, og forståelse af terminologien hjælper, når du vælger den rigtige ventil. De tal, du ser i ventilbeskrivelserne, henviser til antallet af porte og positioner.
En fire-vejs trepositionsventil (skrevet som 4/3) har fire væsketilslutninger og tre forskellige driftspositioner. De fire porte inkluderer typisk pumpeforsyning, tankretur og to arbejdsporte, der forbinder til din aktuator. De tre positioner inkluderer normalt to aktive positioner til at flytte din cylinder eller motor i begge retninger, plus en midterposition.
Den midterposition betyder mere, end mange er klar over. I en lukket center-konfiguration stopper al flow, når ventilen vender tilbage til centrum. Dette fungerer godt med pumper med fast deplacement, og når du har brug for præcis positionsfastholdelse. Et åbent center gør det muligt for pumpeflowet at vende tilbage til tanken i neutral position, hvilket reducerer varmeudviklingen, men giver potentielt din aktuator mulighed for at drive under belastning. Tandem-centerkonfigurationer tilbyder en mellemvej, idet pumpen aflæsses, mens aktuatorportene blokeres.
WH-serien tilbyder alle disse centerforhold og mere. Du kan bestille ventiler med fjedercentrering, hvor fjedre skubber spolen tilbage til neutral, eller trykcentrering, hvor hydraulisk tryk holder spolen centreret. Nogle applikationer har brug for fjederforskydningskonfigurationer eller hydrauliske låse, der holder spolen i den position, den sidst blev kommanderet til.
Tekniske specifikationer, der betyder noget
Når du sammenligner retningsreguleringsventiler, fortæller visse specifikationer dig, hvad ventilen faktisk kan i dit system. WH-serien dækker nominelle størrelser fra NG10 til NG32. Den nominelle størrelse er direkte relateret til, hvor meget flow ventilen kan klare.
En NG10-ventil kan klare 200 til 300 liter i minuttet, hvilket passer til mellemstore maskiner. Træd op til NG32, og du ser på den maksimale flowkapacitet på 1100 liter i minuttet. Denne større størrelse er, hvad du ville angive for de største industrielle presser eller højhastighedsproduktionsudstyr.
Det maksimale arbejdstryk på 350 bar placerer WH-ventiler i højtydende kategori. Mange industrielle systemer opererer ved 200 til 250 bar, så at have den ekstra trykkapacitet giver en sikkerhedsmargin og gør det muligt for ventilen at arbejde i de mest krævende kredsløb.
Alle WH retningsreguleringsventiler monteres i henhold til ISO 4401 standarder. Denne internationale standard definerer præcis, hvor portene er placeret, og hvordan monteringsfladen er bearbejdet. Hvorfor betyder det noget? Fordi det betyder, at du potentielt kan udskifte en Bosch Rexroth-ventil med en Parker- eller Eaton-ækvivalent uden at skifte din manifold eller VVS. Denne standardisering sparer enorme mængder af tid og penge i systemdesign og vedligeholdelse.
Ventilerne arbejder med mineralolie eller fosfatester hydraulikvæsker over et temperaturområde fra negativ 30 til positiv 80 grader Celsius. Dette brede betjeningsvindue dækker de fleste industrielle miljøer uden at kræve særlig temperaturkompensation.
Real-World-applikationer, hvor WH-ventiler Excel
Gå ind i enhver tung produktionsfacilitet, og du vil sandsynligvis finde WH-seriens retningsreguleringsventiler på arbejde. Stålmøller bruger dem til at styre massive formpresser. Sprøjtestøbeanlæg er afhængige af dem til højkraftspændesystemer, der holder forme lukket under ekstremt tryk.
Store værktøjsmaskiner præsenterer en anden almindelig anvendelse. Når et CNC-bearbejdningscenter hurtigt skal placere et tungt bord eller fastspænde et emne, giver en WH retningsreguleringsventil den afgørende, kraftfulde koblingshandling, der kræves. Ventilens evne til at håndtere høje flowhastigheder betyder, at disse bevægelser sker hurtigt, hvilket reducerer cyklustiden og øger produktiviteten.
Materialehåndteringsudstyr som hydrauliske elevatorer og løfteplatforme drager også fordel af WH-teknologien. Disse applikationer kræver pålidelighed over næsten alt andet, og det enkle, robuste design af en pilotbetjent retningsreguleringsventil leverer præcis det.
Det, der gør WH-ventiler særligt velegnede til disse applikationer, er deres tolerance for mindre end perfekte driftsforhold. Industrielle hydrauliske systemer kan ofte ikke opretholde de ultra-rene væskeforhold, som mere sofistikerede proportionalventiler kræver. WH-ventiler arbejder pålideligt med hydraulisk væskerenhed omkring ISO 4406 20/18/15, hvorimod proportionalventiler måske har brug for 19/16/13 eller bedre. Denne forskel i filtreringskrav oversættes direkte til lavere driftsomkostninger og længere serviceintervaller.
Sammenligning af WH-ventiler med konkurrencen
Markedet for industrielle retningsreguleringsventiler omfatter flere store aktører ud over Bosch Rexroth. Eatons Vickers-division tilbyder DG3V-10-serien til hydraulisk pilotdrift og DG5V-10 til magnetpilotdrift. Disse konkurrerer direkte med WH- og WEH-ventiler og tilbyder lignende flowkapaciteter og trykklassificeringer.
Parker Hannifin producerer store pilotbetjente ventiler i deres D81VW-serie og bredere D-serie. Som de andre overholder disse ventiler ISO 4401 monteringsstandarder og leverer sammenlignelig ydeevne.
Det interessante ved dette konkurrenceprægede landskab er, hvor ens top-end-specifikationerne er blevet. Alle tre store producenter tilbyder ventiler, der er normeret til et tryk på 350 bar og et flow på 1100 liter pr. minut. De følger alle de samme monteringsstandarder. Denne konvergens afspejler markedets krav om udskiftelighed og har skabt en situation, hvor konkurrencen sker mere på sekundære faktorer som leveringstid, teknisk support og specifikke konfigurationsmuligheder frem for rene ydeevnegrænser.

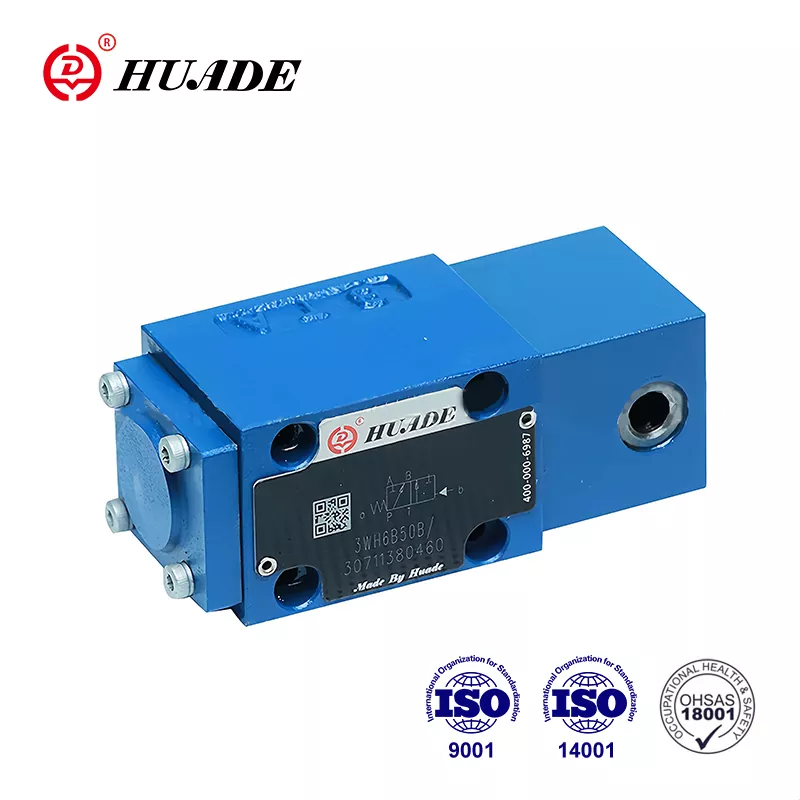

Asiatiske producenter er også kommet ind på markedet med ISO 4401-kompatible ventiler. Virksomheder som Huade og Shanghai Lixin tilbyder WH-kompatible produkter til konkurrencedygtige priser, hvilket især appellerer til købere i hurtigt industrialiserede regioner. Selvom disse alternativer måske ikke bærer den samme mærkegenkendelse, følger de de samme grundlæggende designprincipper og monteringsstandarder.
Vedligeholdelsesovervejelser og almindelige problemer
En væsentlig fordel ved WH-seriens retningsreguleringsventiler er deres relativt enkle vedligeholdelsesprofil. I modsætning til sofistikerede proportionalventiler med deres snævre tolerancer og komplekse feedbacksystemer, er traditionelle pilotbetjente ventiler ret tilgivende.
Den mest almindelige fejltilstand er spolestikning, normalt forårsaget af forurening i hydraulikvæsken. Små partikler kan samle sig i de små mellemrum mellem spole og boring, hvilket forhindrer jævn bevægelse. Regelmæssige væskeskift og tilstrækkelig filtrering forhindrer de fleste af disse problemer.
Intern lækage udvikler sig over tid, da normalt slid øger afstanden mellem spole og boring. Dette viser sig som langsommere aktuatorhastigheder, reduceret kraft og øget varmeudvikling. Når intern lækage bliver for stor, er den eneste rigtige løsning ventiludskiftning. Ombygningsomkostningerne overstiger typisk prisen på en ny ventil for de fleste størrelser.
Ekstern lækage fra tætninger eller fittingforbindelser er normalt nemmere at løse. Mange tætninger kan udskiftes uden specialværktøj. Men hvis selve spolen er beskadiget i tætningsområdet, bliver udskiftning nødvendig.
Pilotforsyningstryk fortjener særlig opmærksomhed på WH-ventiler. Da pilotkredsløbet styrer hovedspolens position, påvirker eventuelle problemer med pilottrykket direkte ventilfunktionen. Uanset om der bruges intern pilotforsyning fra hovedpumpen eller ekstern pilotforsyning fra en separat kilde, skal dette tryk forblive stabilt og tilstrækkeligt til pålidelig skift.
De oprindelige omkostninger ved en kvalitetsretningsreguleringsventil kan virke betydelige. Mellemklasse Bosch Rexroth-enheder kan løbe omkring 450 dollars, hvor større eller mere komplekse konfigurationer koster mere. De samlede omkostninger ved ejerskab afhænger dog i høj grad af pålidelighed og levetid. WH-ventiler tjener deres hold gennem mange års pålidelig drift med minimal opmærksomhed.
Fremtiden for retningsbestemt kontrolteknologi
Den hydrauliske ventilindustri står ikke stille. To store tendenser omformer landskabet, selvom ingen af dem har gjort WH-stilventiler forældede endnu.
Proportionale retningsreguleringsventiler tilbyder kontinuerlig variabel flowkontrol i stedet for simpel on-off switching. Ved at variere indgangssignalet kan du præcist styre aktuatorhastighed og kraft. Dette giver betydelige fordele til applikationer, der kræver jævn bevægelse eller nøjagtig positionering. Imidlertid kræver proportionalventiler meget renere hydraulikvæske, kræver regelmæssig kalibrering og koster generelt mere at købe og vedligeholde.
Digital hydraulik repræsenterer et mere grundlæggende skift i tilgang. I stedet for at bruge analoge ventiler som WH-serien eller proportionalventiler, bruger digitale hydrauliske systemer rækker af hurtigt skiftende on-off ventiler. Ved hurtigt at pulsere disse ventiler kan systemet opnå præcis kontrol, der konkurrerer med eller overgår proportionalventiler, samtidig med at enkelheden og robustheden af on-off komponenter bevares.
Digital hydraulik lover store energibesparelser ved at eliminere mange af de drosseltab, der er iboende i traditionelle systemer. Teknologien giver også indbygget redundans, da flere små ventiler kan kompensere, hvis en fejler. Produktionsomkostningerne kan falde betydeligt, når volumen stiger, da digitale ventiler er nemmere at fremstille end præcisions-proportionalventiler.
På trods af disse fremskridt bevarer traditionelle WH retningsreguleringsventiler vigtige fordele. De kræver mindre sofistikeret kontrolelektronik, tolererer forurening bedre end proportionalventiler og integreres problemfrit i eksisterende systemer bygget op omkring ISO 4401-standarder. Til applikationer, der kræver robust højflow-omskiftning uden kontinuerlig styring, er WH-ventiler fortsat den mest omkostningseffektive løsning.
Bosch Rexroth anerkender disse konkurrerende tryk og har udviklet deres Connected Hydraulics-strategi. Denne tilgang føjer sensorer og digitale grænseflader til traditionelle hydrauliske komponenter og bringer dem ind i Industry 4.0-miljøer uden at kræve fuldstændig systemredesign. En WH-ventil med integrerede tryksensorer og positionsovervågning kan levere værdifulde data til forudsigelig vedligeholdelse, mens den stadig udfører sin grundlæggende omskiftningsfunktion.
Foretag det rigtige ventilvalg
Valget mellem en traditionel WH retningsreguleringsventil og nyere teknologier afhænger af dine specifikke applikationskrav. For nye systemer, der kræver præcis hastighedskontrol eller komplekse bevægelsesprofiler, giver proportionalventiler eller digital hydraulik mening på trods af deres højere omkostninger og vedligeholdelseskrav.
For reservedele i eksisterende systemer repræsenterer WH-ventiler normalt det mest praktiske valg. De falder ind i standard ISO 4401 monteringsmønstre, arbejder med eksisterende pilotkredsløb og giver dokumenteret pålidelighed. Fokuser dit leverandørvalg på virksomheder, der tilbyder god teknisk support og de specifikke konfigurationsmuligheder, du har brug for, såsom justerbare skiftetider eller trykcentrering.
Når forureningskontrol er vanskelig eller umulig at opnå, udkonkurrerer traditionelle pilotbetjente retningsreguleringsventiler klart proportionelle alternativer. Industrier som minedrift, skovbrug og nedrivning falder ofte ind under denne kategori. WH-ventilens større indre spillerum og enklere design tolererer forhold, der hurtigt ville ødelægge mere sofistikerede kontroller.
Nøglen er at matche ventilteknologien til de faktiske systembehov i stedet for automatisk at vælge den nyeste mulighed. WH-seriens retningsreguleringsventiler har været i produktion i årtier, fordi de løser reelle problemer effektivt. De vil fortsætte med at betjene industrielle systemer, så længe der findes applikationer, der værdsætter enkelhed, robusthed og højflowkapacitet frem for kontinuerlig variabel styring.
At forstå, hvordan disse ventiler fungerer, hvad de gør godt, og hvor alternativer kan tjene bedre, hjælper dig med at træffe informerede beslutninger for dine specifikke hydrauliske systemer. Uanset om du vedligeholder eksisterende udstyr eller designer nye installationer, fortjener WH retningsreguleringsventilen overvejelse som en gennemprøvet, pålidelig løsning til højeffekts væskekontrolapplikationer.
