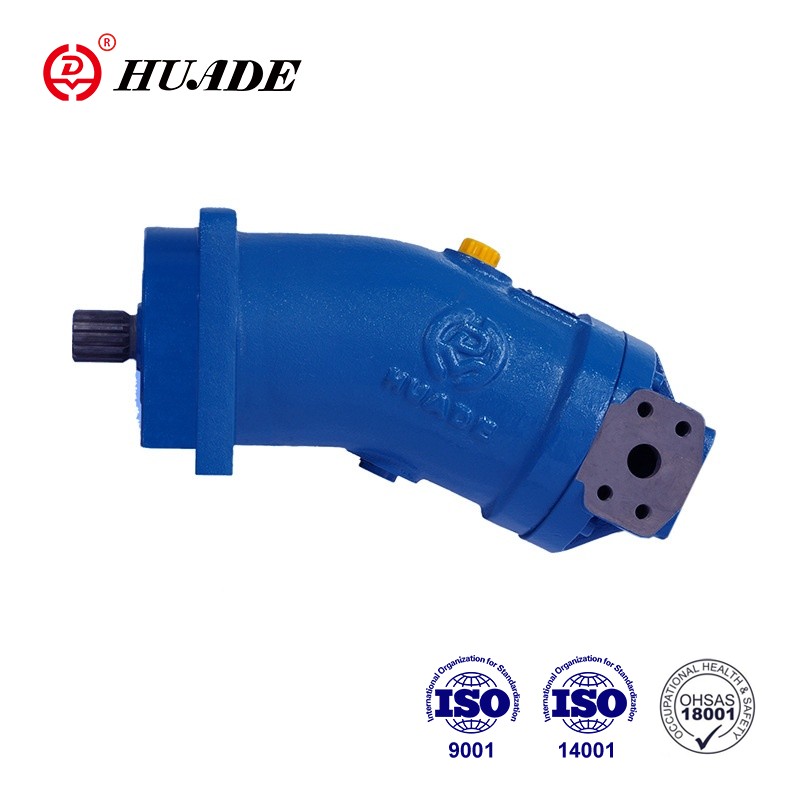

Axial stempel fast motor A2FE -serie 6

A2FE -serie 6 Stempel Faste forskydningsmotor spiller en vigtig rolle i industrimaskineriet. På grund af sin høje hastighed, store momentproduktion og effekt-til-vægt-forhold såvel som høj samlet effektivitet er det et ideelt valg for mange industrielle udstyr. Den overordnede og stabile arbejdspræstation af A2FE -motoren gør det til den foretrukne strømkilde i mange industrielle udstyr og maskiner.

 Produktparameter på aksialstemplet fast motor A2FE -serie 6

■ Skaftstætning ... tilladt trykbelastning

☑ Skaftforseglingens levetid påvirkes af hastigheden på den aksiale stempelenhed og sagens afløbstryk (sagstryk).

☑ Den gennemsnitlige differentielle tryk på 2 bar mellem sagen og omgivelsestrykket kan muligvis ikke overskrides ved normal driftstemperatur.

☑ For et højere differentielt tryk ved reduceret hastighed, se diagram.

Øjeblikkelige trykspidser (t <0,1 s) på op til 10 bar er tilladt. Skaftforseglingens levetid falder med en stigning i hyppigheden af trykspidser.

Sagstrykket skal være lig med eller højere end omgivelserne

■ strømningsretning

■ Hastighedsområde

☑ Ingen grænse for minimumshastighed nmin. Hvis der kræves ensartethed i bevægelserne, må hastighed Nmin ikke være mindre end 50 o / min. Se værditabel for maksimal hastighed.

■ Langlivsleje

☑ Størrelser 250.355

☑ Til lang levetid og brug med HF hydrauliske væsker. Identiske eksterne dimensioner som motor med standardlejer. Efterfølgende konvertering til langlivslejer er mulig.

☑Bearing og sag, der skyller via Port U, anbefales.

■ porte

Porte	Port til	Diagram
A, b T	Arbejdsport Dræningsport

Produktfunktion og anvendelse af aksial stempel fast motor A2FE -serie 6

Funktioner:

Motor HD-A2FE Størrelser 28 ~ 355 Series 6

Nominelt tryk 400 bar maksimalt tryk 450 bar

■ Fast plug-in-motor med aksial konisk stempel roterende gruppe af bøjet akse

Design til hydrostatiske drev i åbne og lukkede kredsløb.

■ Fremkaldt integration i mekanisk gearkasse på grund af forsænket montering

Flange beliggende i midten af sagen (ekstremt rumbesparende

konstruktion)

■ Små dimensioner, høj total effektivitet, komplet enhed, klarmonteret og

testet, let at installere, blot tilslut den mekaniske gearkasse, nej

Konfigurationsspecifikationer, der skal overholdes, når du installerer

Anvendelse:

A2FE bøjet akse aksialt stempel fast forskydningsmotor kan bruges i konstruktionsmaskiner, hydrauliske pumpestationer, borerigge, sprængmaskiner, papirfremstillingsudstyr, vejmaskiner og andet udstyr til at give stabil og pålidelig strømstøtte til driften af dette udstyr.
