Trykaflastningsventiler(PRV'er) er vigtige Sikkerhedsenheder i industrielle systemer. De frigiver automatisk overskydende Tryk for at forhindre udstyrsskade, systemfejl eller farlige eksplosioner. At forstå, hvordan disse ventiler fungerer, og deres driftsstatus er afgørende for Opretholdelse af sikre og effektive industrielle operationer.
Denne omfattende analyse dækker Alt hvad du har brug for at vide om trykaflastningsventiler fra grundlæggende principper til avancerede overvågningsteknikker. Vi udforsker forskellige typer ventiler, Almindelige problemer, vedligeholdelsesstrategier og industristandarder, der holder disse Kritiske sikkerhedsanordninger fungerer korrekt.
En trykaflastningsventil er som en sikkerhed Vagt for systemer under tryk. Tænk på det som en automatisk frigivelsesknap, der Åbner, når trykket bliver for højt. Når trykket inde i et system når en Farligt niveau åbner ventilen for at lade noget af undertryksvæsken (gas eller væske) flugt. Når trykket falder tilbage til et sikkert niveau, lukkes ventilen igen.
Ventilen fungerer gennem en enkel, men effektiv mekanisme. Et fjeder- eller pilotsystem overvåger konstant trykket. Når trykket bliver stærkt nok til at overvinde fjederkraften, er ventilen åbnes. Dette sker automatisk uden nogen menneskelig kontrol, hvilket gør det til en Pålidelig sidste forsvarslinje mod trykrelaterede ulykker.
Industrielle ulykker, der involverer overtryk kan være katastrofalt. Den berømte nukleare ulykke på tre mile øer fremhævet Hvor kritiske disse ventiler er for sikkerhed. Uden ordentlig trykaflastning, Udstyr kan eksplodere og forårsage:
PRV'er tjener som den endelige sikkerhedsbarriere, Beskyttelse af både mennesker og udstyr, når andre kontrolsystemer mislykkes.
At forstå de vigtigste komponenter hjælper Forklar, hvordan disse ventiler fungerer:
Ventilelementer: De vigtigste bevægelige dele inklusive disken (den del, der åbner og lukker) og forsegler, der forhindrer lækage, når de lukkes.
Føler elementer: Disse detekterer trykændringer. De kan være enten membraner (til Lavtryksapplikationer med høj tryk) eller stempler (til højtryk, kraftig brug).
Referencekraftelementer: Normalt justerbare fjedre, der sætter det trykniveau, hvorpå Ventilen åbnes. Yderligere dele som dyser og trykkamre finjustering Ventilens svar.
Materialer: Almindelige materialer inkluderer messing til generel brug og rustfrit stål (klasse 303, 304 eller 316) til ætsende miljøer. Valget afhænger af, hvilken type type Fluid Ventilen håndterer og driftsbetingelserne.
Moderne ventiler som Emerson's J-serie bruger Afbalancerede bælge -design, der reducerer effekten af nedstrøms pres, skaber dem mere nøjagtige og pålidelige.
Industrielle applikationer
PRV'er findes i mange brancher:
Olie og gas: Beskyttelse af rørledninger og forarbejdningsudstyr mod farlige trykspidser.
Kemisk behandling: Forebyggelse af reaktoreksplosioner og beskyttelse mod løbsk reaktioner.
Dampsystemer: Beskyttelse af kedler og dampfordelingsnetværk ved magten planter og produktionsfaciliteter.
Vandbehandling: Opretholdelse af sikkert pres i vandforarbejdning og distribution Systemer.
Farmaceutisk fremstilling: Beskyttelse af sterile containere og behandlingsudstyr.
HVAC -systemer: Sikring af sikker drift af opvarmnings- og kølesystemer i bygninger.
Almindelige overtrykssituationer
Flere forhold kan forårsage farlige Trykopbygning:
Mens begge typer beskytter mod Overtryk, de fungerer anderledes:
Trykaflastningsventiler (PRV'er): Åbn gradvist og bruges typisk med væsker. De starter Åbning på ca. 3-5% over det indstillede tryk og luk helt, når trykket er falder 2-4% under sætpunktet.
Sikkerhedsaflastningsventiler (SRV'er): Åbn hurtigt med en "pop" -handling og bruges med gasser eller damp. De kan håndtere trykstigninger på 10-20% over det indstillede tryk.
Kombinationsventiler: Kan håndtere både væsker og gasser, skifte mellem gradvis og Pophandling afhængigt af væsketypen.
Fjederbelastede ventiler
Dette er den mest almindelige type ved hjælp af en Forår for at holde ventilen lukket.
Fordele:
Ulemper:
Bedst brugt til: Dampkedler, generelle procesapplikationer
Afbalancerede bælge/stempelventiler
Disse ventiler kompenserer for rygtrykket Effekter ved hjælp af et bælge eller stempelsystem.
Fordele:
Ulemper:
Bedst brugt til: Systemer med variabelt rygtryk, beskidte eller ætsende tjenester

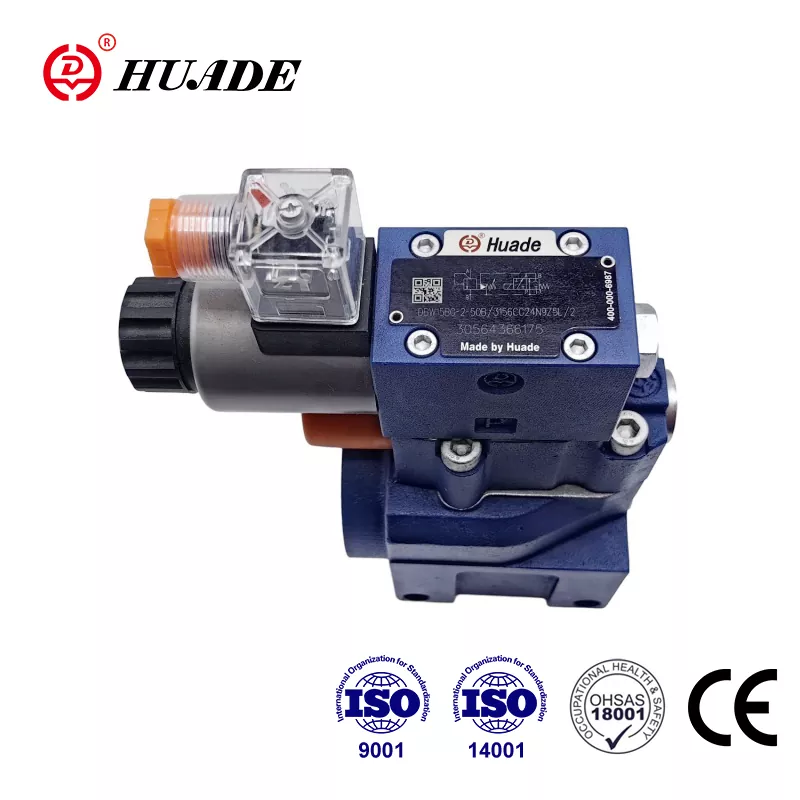

Pilot-betjente ventiler
Disse bruger en lille pilotventil til at kontrollere en større hovedventil.
Fordele:
Ulemper:
Bedst brugt til: Systemer med stor kapacitet, applikationer med høj tryk
Rupture Discs
Dette er tynde metalskiver, der brast når Trykket bliver for højt.
Fordele:
Ulemper:
Bedst brugt til: Sjældne overtryksbegivenheder, ætsende miljøer
Overspændingslindringsventiler
Disse specielle ventiler er åbne indeni millisekunder for at beskytte mod pludselige trykspidser.
Fordele:
Ulemper:
Bedst brugt til: Beskyttelse mod hurtige trykændringer i rørledninger
Indstil pres
Dette er det tryk, som ventilen begynder at åbne. Det skal kalibreres omhyggeligt, normalt testes tre gange til Sørg for nøjagtighed inden for ± 3% eller 0,1 bar. Det normale driftstryk skal være Mindst 20% under det indstillede tryk (mindst 10%) for at forhindre lækage.
Hjælpetryk og overtryk
Relief -tryk er lig med det sæt tryk plus Overtryksgodtgørelse. Forskellige applikationer tillader forskellige overtryk niveauer:
ASME -standarder begrænser overtryk til 10% af Maksimalt tilladt arbejdstryk (MAWP) for de fleste fartøjer eller 21% under brand nødsituationer.
Genoptag tryk og udblæsning
Reseat -tryk er, når ventilen fuldt ud lukker igen. Blowdown er forskellen mellem sæt pres og reset for at blive genoptaget tryk, typisk 4-20%. En margin på 3-5% forhindrer skravning.
Maksimalt tilladt arbejdstryk (MAWP)
Dette er det højeste pres det beskyttede udstyr kan sikkert håndtere. Ventilindstillingstrykket må ikke overstige MAWP og Lindrettrykket må ikke overstige det maksimale tilladte akkumulerede tryk (MAAP).
Forståelse af typiske fejltilstande hjælper med fejlfinding og forebyggelse:
Ventil åbnes ikke ved fast tryk
Årsager:
Konsekvenser: Systemovertryk, potentiel udstyrsskade eller eksplosion
Systemovertryk (ventil Åben)
Årsager:
Konsekvenser: Katastrofisk fiasko, sikkerhedshændelser (som den tre mile ø -sag)
Ventillækage
Årsager:
Konsekvenser: Energitab, miljøfrigivelse, systemeffektivitet
Chattering og vibration
Årsager:
Konsekvenser: Hurtigt slid af ventilkomponenter, rørskader, støj
Klæber, slid og korrosion
Årsager:
Konsekvenser: Ventilfejl, uventet lækage, kompromis for sikkerhedssystemet
De fleste problemer stammer fra systemproblemer snarere end ventildefekter, der understreger vigtigheden af korrekt valg, installation og vedligeholdelse.
Vedligeholdelsesstrategier
Forebyggende vedligeholdelse: Regelmæssig inspektion, rengøring, smøring og test. Højrisiko Ansøgninger kan kræve årlig vedligeholdelse.
Store eftersyn: Komplet adskillelse, ikke-destruktiv test, komponent Udskiftning og fuld test, inden du vender tilbage til tjeneste.
Diagnostiske teknikker
Grundlæggende inspektion: Visuelle kontroller og lækketest kan identificere åbenlyse problemer.
Avanceret ikke-destruktiv test (NDT):
Disse avancerede teknikker kan registrere Problemer tidligt, reduktion af omkostninger og forebyggelse af fejl.
Smart overvågning og forudsigelig Opretholdelse
Moderne teknologi tilbyder sofistikeret Overvågningssystemer:
Trådløs akustisk overvågning: Systemer som Rosemount 708 kan detektere ventiloperation uden Fysisk kontakt.
Placer sendere: Enheder som Fisher 4400 Monitor Valve Position kontinuerligt.
Kunstig intelligens: AI og Machine Learning analyserer overvågningsdata for at forudsige Fejl før de forekommer.
Virksomheder, der bruger disse teknologier rapport Op til 50% reduktion i ikke -planlagte nedlukninger. Succeshistorier fra Shell, general Motorer og Frito-Lay viser besparelser på millioner af dollars gennem forudsigelige Vedligeholdelsesprogrammer.
Risikobaseret inspektion (RBI) og Pålidelighedscentreret vedligeholdelse (RCM)
RBI: Kvantificerer sandsynligheden for fiasko og konsekvenser, hvilket tillader vedligeholdelse Ressourcer til at fokusere på udstyr med højeste risiko.
RCM: Tager en funktionsfokuseret tilgang, bestemmelse af de mest effektive vedligeholdelsesopgaver til hver komponent.
Disse tilgange fungerer sammen for at optimere Vedligeholdelsesplaner og forbedrer den samlede systems pålidelighed.
Overholdelse af industristandarder er vigtig for sikkerhed og juridisk drift:
ASME -kedel og trykbeholderkode
API -standarder
ISO 4126 -serien
Internationale standarder, der dækker sikkerhed Ventilkrav, inklusive pilotbetjente ventiler og bruddiske.
Direktiv om trykudstyr (PED) 2014/68/EU
Europæiske regler, der kræver CE -markering og overensstemmelsesvurdering for trykudstyr.
OSHA -krav
Amerikanske arbejdspladssikkerhedsbestemmelser, der forbyder Ventilisolering og kræver uafhængige trykaflastningssystemer.
Teknologiske tendenser og fremtid Udvikling
Digital integration
Moderne PRV'er inkorporerer i stigende grad Digitale overvågnings- og kontrolsystemer. Smarte ventiler kan kommunikere deres status, forudsige vedligeholdelsesbehov og optimere ydelsen automatisk.
Avancerede materialer
Nye materialer modstår korrosion bedre og Sidste længere i hårde miljøer. Disse materialer reducerer vedligeholdelse Krav og forbedring af pålideligheden.
Simulering og modellering
Computersimuleringer hjælper ingeniører med at designe Bedre ventilsystemer og forudsiger ydeevne under forskellige forhold. Denne Reducerer behovet for dyre fysiske test.
Miljøovervejelser
Nyere ventiler minimerer emissionerne og Miljøpåvirkning, mens du opretholder sikkerhedsydelsen. Dette er især Vigtigt i kemisk behandling og olieraffineringsapplikationer.
Trykaflastningsventil Driftsstatus involverer både stabilitetsparametre (som indstillet tryk og strømningskapacitet) og Forbigående responskarakteristika (som åbningstid og overspændingsbeskyttelse). Pålidelighed afhænger af korrekt overholdelse af standarder, regelmæssig vedligeholdelse og I stigende grad smarte overvågningssystemer.
Vigtige opdagelser fra nyere forskning:
Til design og valg:
Til drift og vedligeholdelse:
For lovgivningsmæssig overholdelse:
Til forretningsstøtte:
Ved at følge disse henstillinger og Opretholdelse af en omfattende tilgang til styring af trykaflastningsventil, Organisationer kan sikre sikre, pålidelige og omkostningseffektive operationer, mens opfylder alle lovgivningsmæssige krav.
Fremtiden for trykaflastningsventil Teknologi ser lovende ud med smart overvågning, forudsigelig vedligeholdelse og Avancerede materialer fortsætter med at forbedre sikkerheden og pålideligheden. Opholder sig informeret om denne udvikling og implementering af bedste praksis vil være afgørende for at opretholde konkurrencefordel og samtidig sikre det højeste Sikkerhedsniveauer.
