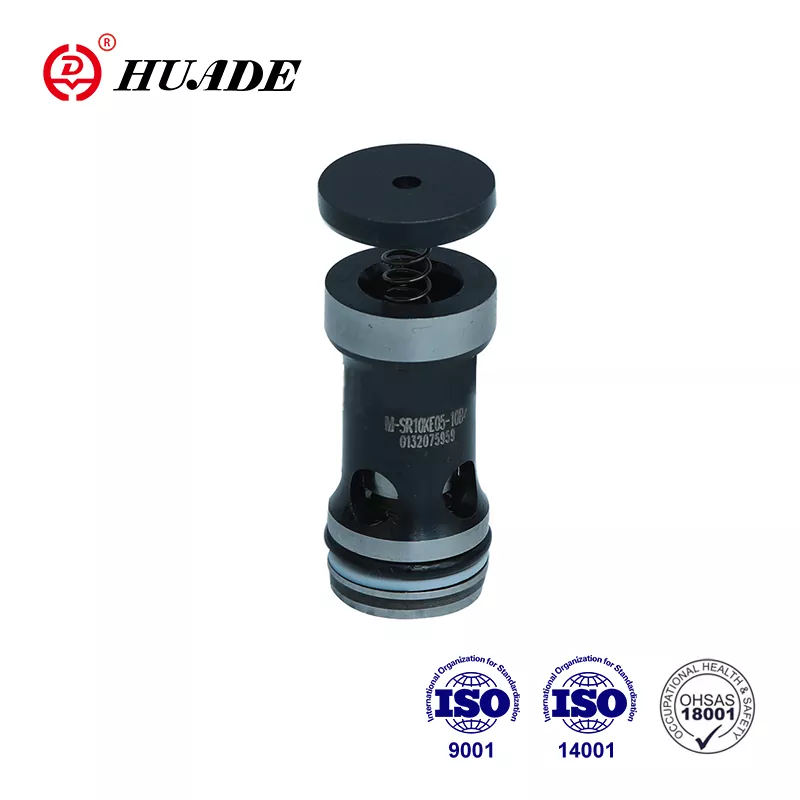

Etableret gennem et strategisk partnerskab mellem den kinesiske og tyske regering i 1979, har virksomheden indarbejdet banebrydende teknologi fra Rexroth. Huade® patronventil M-SR er alternativ til Rexroth-produkter i samme serie. Det er omkostningseffektivt. Alle produkter gennemgår strenge tests, før de forlader fabrikken og er pakket i standardkarton med vandtæt emballage. Inden for garantiperioden på et år er det gratis at reparere. Huade er kommet op til de internationale standarder, nemlig ISO9001, ISO14001 og ISO45001. Huade® patronventil M-SR har pålidelig ydeevne og er allerede populær blandt kinesiske forbrugere. Det er et velkendt nationalt mærke i Kina.
|
Tekniske data (for applikationer uden for disse parametre, kontakt os venligst!) |
|
|
Maks. tryk (MPa) |
Op til 31.5 |
|
Revne tryk (MPa) |
Se karakteristiske kurver |
|
Maks. flow (L/min) |
Se karakteristiske kurver |
|
Driftsvæske |
Mineralolie eller fosfatester |
|
Trykvæsketemperaturområde (℃) |
-30～+80 |
|
Viskositetsområde (mm2/s) |
2,8 til 500 |
|
Flydende renhed |
Maksimal tilladelig grad af forurening af trykvæsken er til NAS 1638 cass 9. Vi anbefaler derfor et filter med en minimum retentionsrate på β10≥75 |
Funktioner:
▶ Til montering i manifoldblokke som retvinklet kontraventilpatron
▶ Lækagefri lukning i én retning
▶ 6 åbningstryk, valgfrit
Anvendelse:
Det bruges hovedsageligt i pumpens udløb som modtryk og sidegennemgangsventiler.
4. Funktioner, sektion, symboler for patronventilen M-SR
Kontraventilpatronen type M-SR har til opgave, fortrinsvis at dosere et flow i én retning og at tillade frit flow i den modsatte retning.

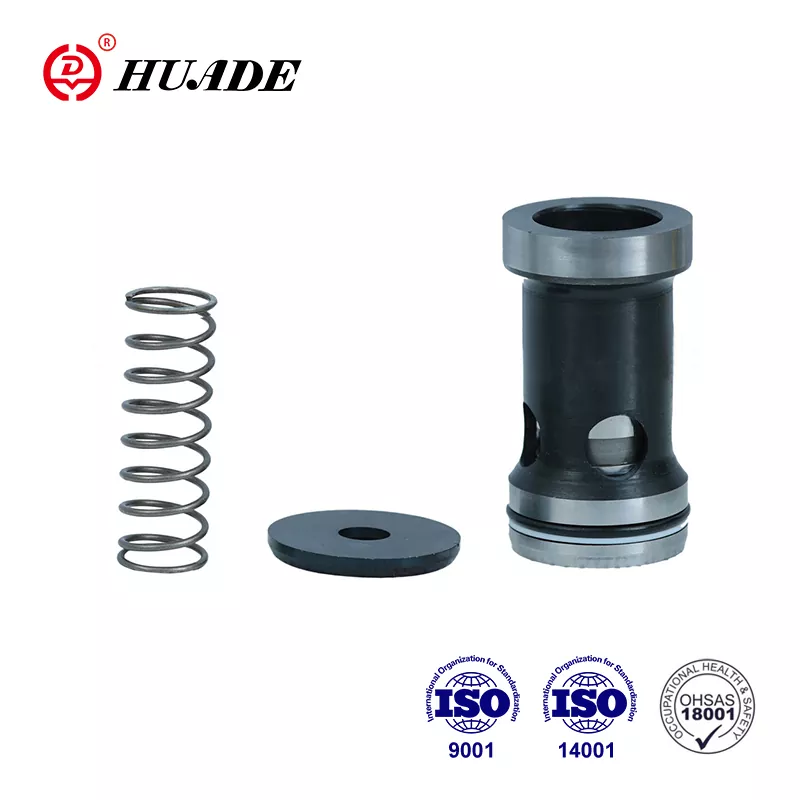

Ventilen inkluderer ventilbøsning(1), spole (2), fjedersæde(3) og fjedre(4).
Symbol
Strukturdiagram
1. Væsken skal filtreres. Minimum filterfinhed er 20 ㎛.
2. Tanken skal være forseglet, og der skal monteres et luftfilter ved luftindgangen.
3. Produkter uden underplade, når de forlader fabrikken, hvis du har brug for dem, bedes du venligst bestille specielt.
4. Ventilfastgørelsesskruer skal have et højt intensitetsniveau (klasse 10.9). Vælg og brug dem i henhold til parameteren, der er angivet i prøvebogen.
5. Ujævnheden af overfladen forbundet med ventilen er påkrævet til 0,8.
6. Overfladefinish af parringsstykke er påkrævet til 0,01/100 mm.
