I verden af hydrauliske systemer og væske Maskiner, stempelpumper spiller en afgørende rolle i at generere det høje tryk nødvendigt til forskellige industrielle applikationer. Blandt de mange typer stempel tilgængelige pumper, forstå sondringen mellem generelle stempelpumper ogAxial stempelpumperer vigtig for ingeniører, teknikere og enhver, der arbejder med hydraulisk udstyr. Denne omfattende guide udforsker det grundlæggende Forskelle mellem disse to pumpekategorier, deres unikke egenskaber, applikationer, og præstationsovervejelser.
Forståelse af stempelpumper: Fundament
Stempelpumper repræsenterer en bred kategori af Positive forskydningspumper, der bruger frem- og tilbagegående stempler til at bevæge væske gennem et system. Det grundlæggende princip involverer stempler, der bevæger sig frem og tilbage Inden for cylindre skal du skabe vekslende suge- og udladningsstrøg. Under Sugeslag, stemplet skaber et vakuum, der trækker væske ind i Cylinder gennem en indløbsventil. Ved udledningsslaget komprimeres stemplet væsken og tvinger den ud gennem en udløbsventil.
Denne grundlæggende mekanisme tillader stempel pumper til at generere ekstremt høje tryk, hvilket gør dem uundværlige i Anvendelser, der kræver præcis trykstyring og pålidelig fluidlevering. Alsidigheden af stempelpumpe -design har ført til adskillige konfigurationer, hver Optimeret til specifikke driftsbetingelser og præstationskrav.

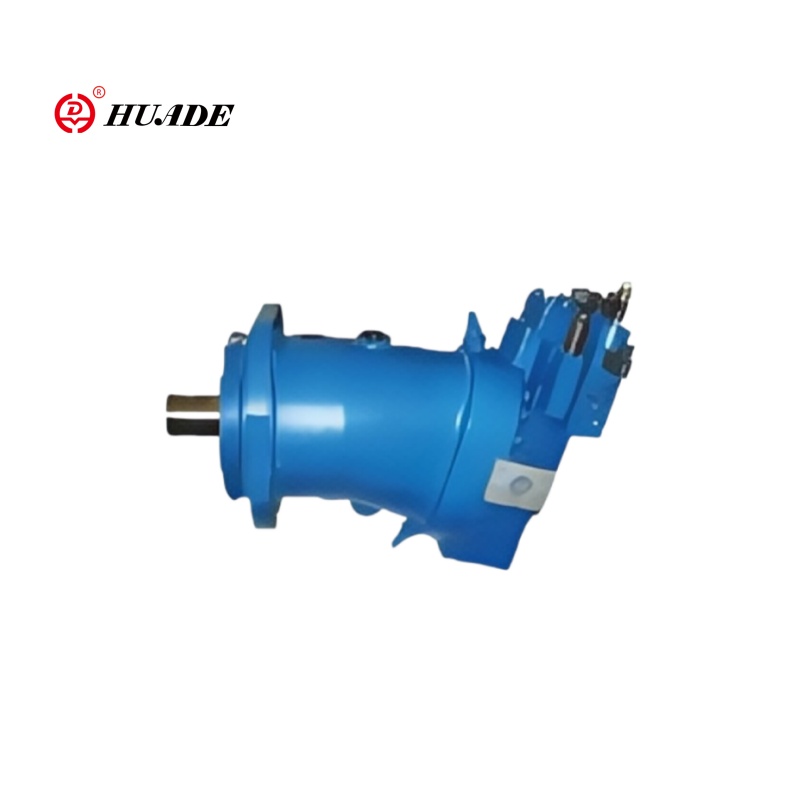

Axial stempelpumper: Et specialiseret design
Aksiale stempelpumper repræsenterer en specifik Undergruppe af stempelpumper, der er kendetegnet ved deres unikke geometriske arrangement. I Disse pumper, flere stempler er placeret parallelt med drivakslens akse, Derfor udtrykket "aksial". Stemplerne er typisk arrangeret i en Cirkulært mønster omkring den centrale drivaksel, med deres bevægelse kontrolleret ved en swashplade eller en bøjet aksemekanisme.
Swash Plate Design har stempler Dette lysbillede i cylindre arrangeres i en roterende cylinderblok. Som blokken Roter, stemplerne følger vinkel på vinkelpladen og skaber Gensidig bevægelse, der er nødvendig til pumpning af handling. Det bøjede akse -design, Alternativt bruger to aksler i en vinkel til hinanden med stempler Tilslutning af den roterende cylinderblok til en stationær ventilplade.
Nøgle strukturelle forskelle
Den mest tilsyneladende forskel mellem Generelle stempelpumper og aksiale stempelpumper ligger i deres strukturelle Konfiguration. Traditionelle stempelpumper anvender ofte radiale arrangementer, hvor Stempler bevæger sig vinkelret på drivakslen, eller de kan bruge krumtapakslen Mekanismer, der ligner forbrændingsmotorer. Disse designs typisk Funktion færre stempler, der ofte spænder fra en til seks cylindre.
Aksiale stempelpumper, omvendt, ofte Inkorporere syv, ni eller flere stempler arrangeret omkring den centrale akse. Denne Multi-stempelkonfiguration giver flere fordele, herunder glattere strømning output, reducerede pulsationer og højere effekt-til-vægtforhold. Den kompakte, Cylindriske hus af aksiale stempelpumper bidrager også til deres Rumeffektivt design, hvilket gør dem ideelle til mobile hydrauliske applikationer.
Operationelle egenskaber og Præstation
De operationelle forskelle mellem disse Pumpetyper påvirker deres præstationsegenskaber markant. Generel Stempelpumper, især dem med færre cylindre, har en tendens til at producere mere Udtalte flowpulsationer. Disse pulsationer kan forårsage vibrationer og støj i Hydrauliske systemer, selvom de kan afbødes gennem korrekt systemdesign og akkumulatorplacering.
Aksiale stempelpumper med deres multiple stempler og kontinuerlig rotation, leverer meget glattere strømning med minimal pulsationer. Overlapningen af stempelstrøg skaber et mere konsistent pres output, reduktion af systemvibration og forbedring af det samlede hydrauliske system effektivitet. Denne glatte operation gør aksiale stempelpumper især Velegnet til applikationer, der kræver præcis kontrol og stille drift.
Hastighedsfunktioner er også forskellige Betydeligt mellem disse pumpetyper. Aksiale stempelpumper kan typisk Betjen med højere rotationshastigheder, og når ofte 3000 o / min eller mere, mens Traditionelle stempelpumper kan være begrænset til lavere hastigheder på grund af deres mekaniske Begrænsninger og øget slid med høje hastigheder.
Tryk og flowfunktioner
Begge pumpetyper udmærker sig i højtryk applikationer, men deres evner varierer i forskellige aspekter. Generelt stempel pumper, især dem med større cylinderboringer, kan opnå ekstremt Højt tryk, sommetider over 10.000 psi i specialiserede applikationer. Imidlertid kan deres strømningshastigheder være begrænset af deres cylinderstørrelse og slagtilfælde frekvens.
Axial stempelpumper tilbyder fremragende pres kapaciteter, typisk spænder fra 3000 til 7000 psi i standardapplikationer, med nogle specialiserede enheder, der når højere pres. Deres fordel ligger i deres evne til at kombinere højt tryk med betydelige strømningshastigheder på grund af deres Flere stempler og højhastighedsdrift. Derudover mange aksiale stempel Pumper har variable forskydningsfunktioner, der giver operatører mulighed for at justere Flowhastigheder, mens du opretholder pres, giver enestående systemfleksibilitet.
Anvendelsesdomæner og brugssager
Applikationspræferencerne for disse pumpe Typer afspejler deres operationelle egenskaber. Generelle stempelpumper finder omfattende anvendelse i applikationer, hvor der kræves ekstremt høje tryk, sådan Som hydrauliske presser, injektionsstøbemaskiner og specialiserede industrielle udstyr. Deres robuste konstruktion og evne til at håndtere intermitterende pligt Cyklusser gør dem velegnede til applikationer med forskellige belastningskrav.
Axial stempelpumper dominerer i mobil Hydrauliske applikationer, inklusive byggeudstyr, landbrug Maskiner og materialhåndteringssystemer. Deres kompakte design, glat Betjening og variabel forskydningsfunktioner gør dem ideelle til systemer kræver responsiv kontrol og effektiv drift. De er også udbredt i Industrielle applikationer såsom værktøjsmaskiner, robotik og automatiseret Fremstillingssystemer, hvor præcis bevægelseskontrol er vigtig.
Effektivitet og energiovervejelser
Energieffektivitet repræsenterer en kritisk overvejelse i moderne hydrauliske systemer. Aksiale stempelpumper generelt demonstrere overlegen samlet effektivitet på grund af deres optimerede interne Geometri og reducerede interne lækage stier. Den nøjagtige fremstilling Tolerancer opnåelige i aksiale stempelpumper kombineret med deres avancerede Forseglingsteknologier bidrager til deres fremragende volumetriske effektivitet.
Generelle stempelpumper kan udvise varierende Effektivitetsniveauer afhængigt af deres designkompleksitet og fremstilling kvalitet. Enkelt eller dobbeltvirkende stempelpumper kan opnå høj effektivitet i deres optimale driftsområder, men deres effektivitet kan falde mere markant ved delvis belastninger sammenlignet med variabel forskydning af aksialt stempel pumper.
Vedligeholdelse og operationel Overvejelser
Vedligeholdelseskrav er forskellige væsentligt mellem disse pumpetyper. Generelle stempelpumper har ofte mere tilgængelige komponenter, gør rutinemæssig vedligeholdelse og reparationer mere ligetil. Deres enklere design kræver muligvis mindre specialiseret viden Til fejlfinding og service.
Aksiale stempelpumper, mens de er mere komplekse Inkorporerer ofte avancerede diagnostiske kapaciteter og tilstand ofte Overvågning af funktioner. Deres forseglede konstruktion og præcisionsproduktion resulterer typisk i længere serviceintervaller, skønt reparationer kan kræve Specialiseret ekspertise og udstyr, når det er nødvendigt.
