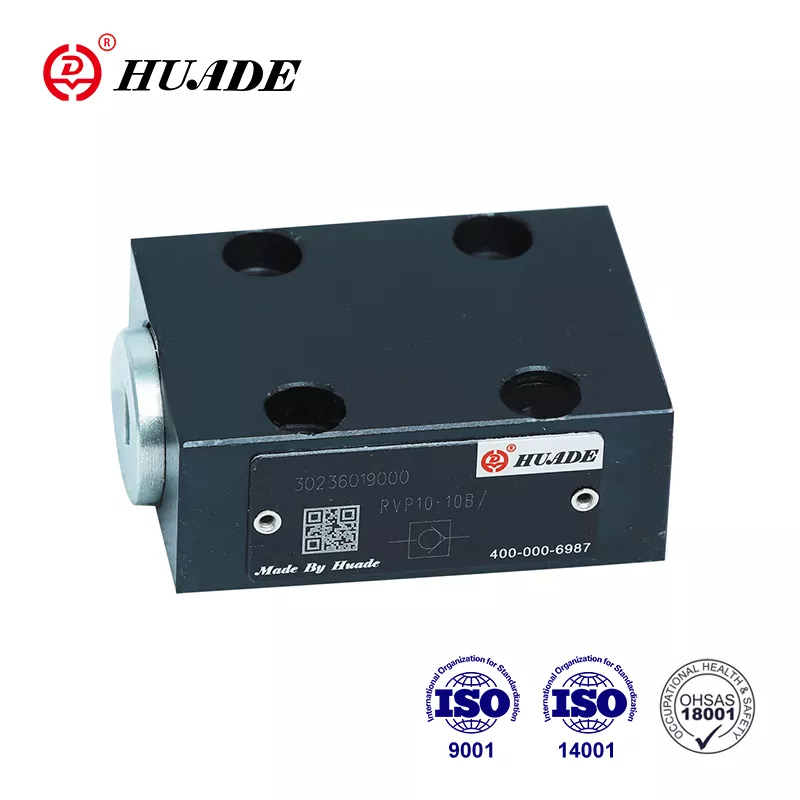

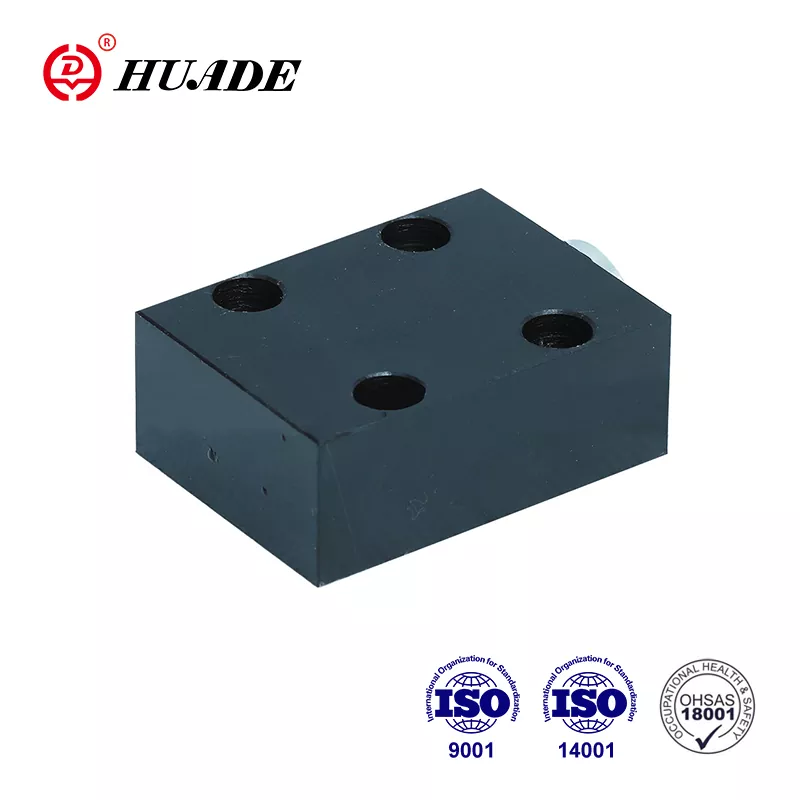

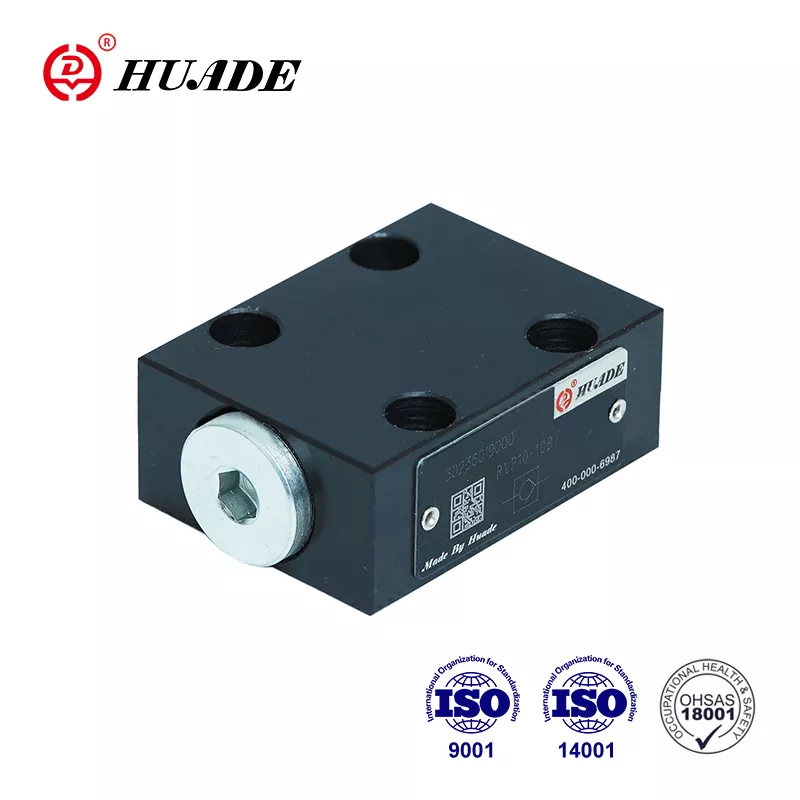

Kontraventil RVP 6

Samarbejde med Rexroth i mere end 7 år fra 1979, Huade® kontraventil RVP 6 kan fuldstændig erstatte den samme type ventil, som Rexroth tilbyder. Fabrikken har bestået ISO9001, ISO14001 og ISO45001. Huades kontraventiler er meget brugt i ingeniør- og entreprenørmaskiner, metallurgi, værktøjsmaskiner osv. Alle kontraventiler RVP 6 vil gennemgå strenge tests, inden de forlader fabrikken for at sikre fremragende kvalitet.

Produktparameter for kontraventil RVP 6

Produktegenskab og anvendelse af kontraventil RVP 6

Funktioner:

▶ Underpladetilslutning

▶ Lækagefri lukning i én retning

Anvendelse:

Kontraventilen RVP 6 bruges hovedsageligt ved pumpens udløb som modtryksventil og omløbsventil.

Produktionsdetaljer for kontraventil RVP 6

Kontraventilen type RVP 6 har til opgave, fortrinsvis at lukke en strømningslækage fri i den ene retning og tillade fri strømning i den modsatte retning. Den består grundlæggende af huset (1), tallerken (2) trykfjeder (3), og fjedersæde(4). Slaget på ventilen (2), som er styret på sin

udvendig diameter, er begrænset af et mekanisk stop. Den indbyggede trykfjeder (3) understøtter lukkebevægelsen. Ydermere holder trykfjederen (3) ventilen (2) i lukket position, selv når der ikke er nogen strømning gennem ventilen.

Symbol

Strukturdiagram

①Bolig  ②Poppet  ③Fjeder  ④Fjedersæde

Meddelelse om kontraventil RVP 6

1. Væsken skal filtreres. Minimum filterfinhed er 20 ㎛.

2. Tanken skal være forseglet, og der skal monteres et luftfilter ved luftindgangen

3. Produkter uden underplade, når de forlader fabrikken, hvis du har brug for dem, bedes du venligst bestille specielt.

4. Ventilfastgørelsesskruer skal have et højt intensitetsniveau (klasse 10.9). Vælg og brug dem i henhold til parameteren, der er angivet i prøvebogen

5. Ujævnheden af ​​overfladen forbundet med ventilen er påkrævet til 0,8/

6. Overfladefinish af parringsstykke er påkrævet til 0,01/100 mm.
