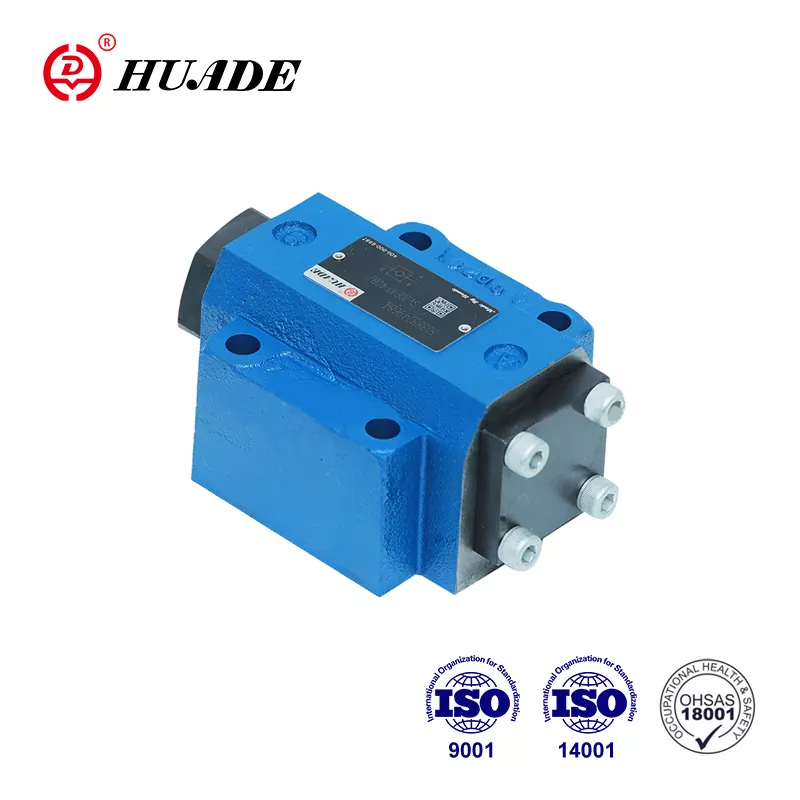

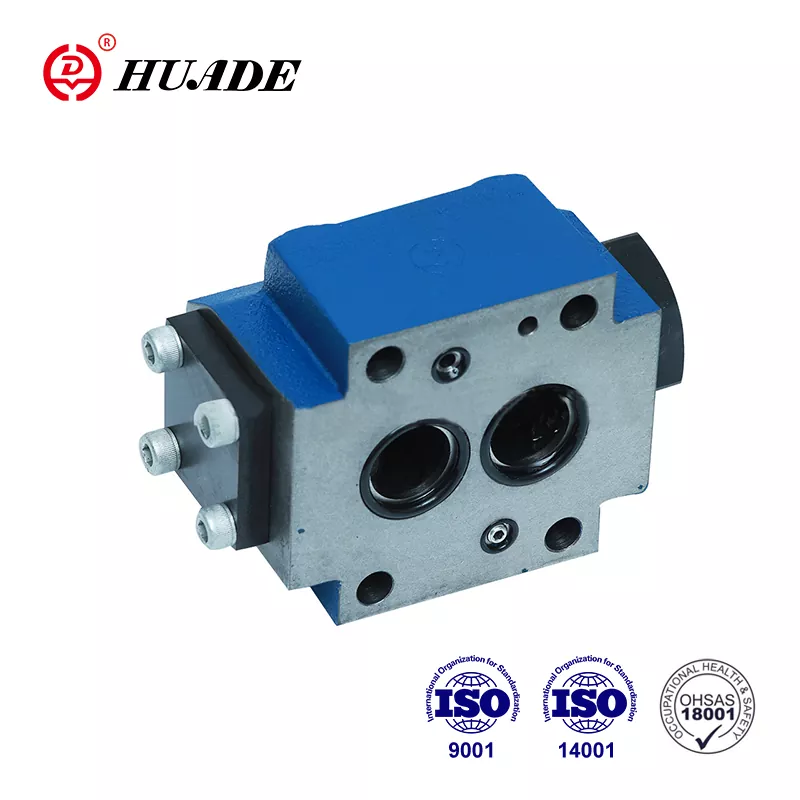

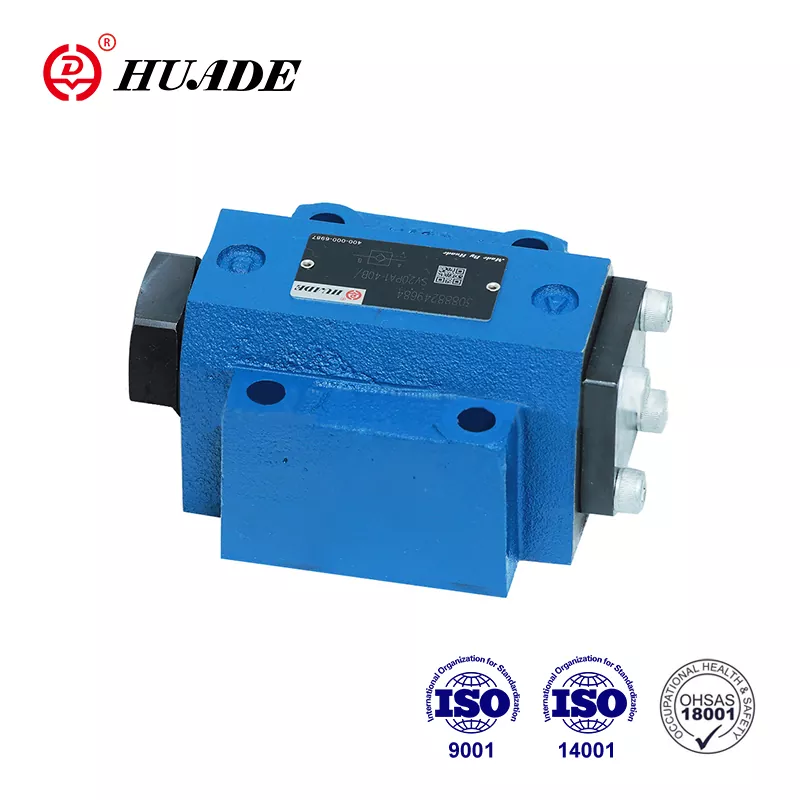

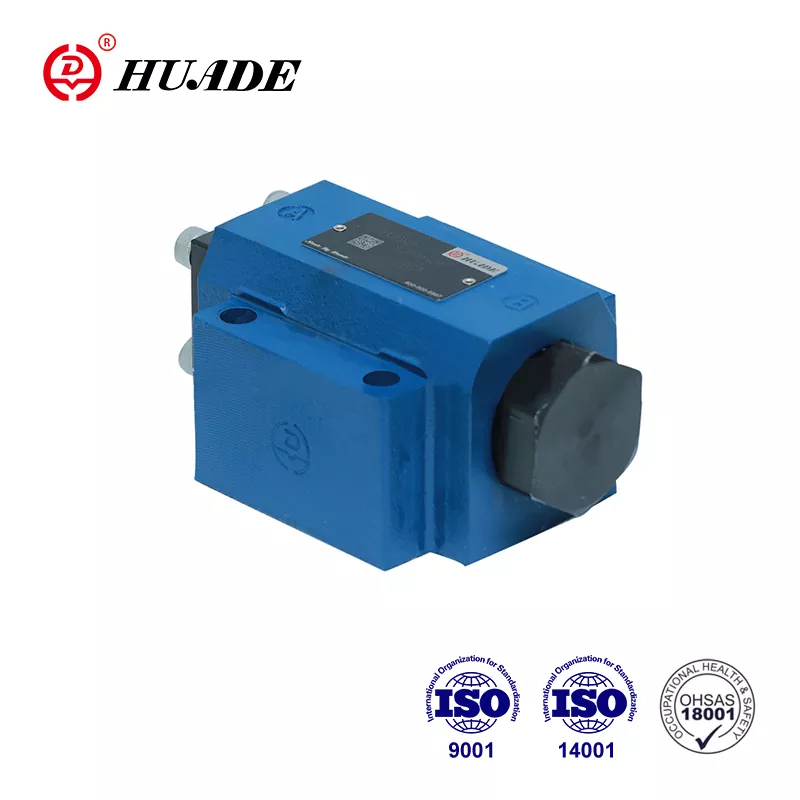

Huade er et velkendt brand i Kina. Efter at det blev etableret, havde det to langsigtede samarbejdserfaringer med Rexroth. Det kan helt erstatte SL -serien, der tilbydes af Rexroth. Prisen er mere fornuftig. Huade® Check Valves SL -serier er konkurrencedygtige med god kvalitet og lavere pris. Huade lægger stor stress på kvaliteten. Fabrikken er gået ISO9001, ISO14001 og OH SAS18001. Huades hydrauliske ventiler er vidt brugt i den militære industri og andre felter på grund af den overlegne præstation. Alle Huade® -kontrolventiler vil blive pakket i standardkartoner plus vandtæt plastemballage.
|
Tekniske data |
||||||
|
Stil |
10 |
16 |
20 |
25 |
30 |
|
|
Vægt |
Subplate montering (kg) |
1.8 |
- |
4.7 |
- |
7.8 |
|
gevindforbindelse (kg) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Installationsposition (㎫) |
Valgfri |
|||||
|
Flowets retning (㎫) |
Fra A til B fri, fra B til A gennem åbning |
|||||
|
Driftstryk, maks. (㎫) |
0,5 ~ 315 |
|||||
|
Kontroltryk, max (㎫) |
0,5 ~ 315 |
|||||
|
Kontrolvolumen -port x (cm3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Kontrolvolumen -port y (cm3) |
2 |
9.6 |
9.6 |
17.5 |
17.5 |
|
|
Kontrolområder -area A1 (CM3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-area A2 (CM3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-area A3 (CM3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
-area A4 (CM3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Trykvæske |
Mineralolier (til NBR -tætning) eller fosfatester (til FPM -tætning) |
|||||
|
Trykvæsketemperaturområde （℃） |
-30 ～+80 |
|||||
|
Viskositetsområde (MM2/s) |
2.8 til 500 |
|||||
Funktioner:
▶ Kontroller ventilen kontrolleret af væske
▶ Til subplade -montering, monteringsmønster til DIN 24 340
▶ Underplade eller skrue gevindforbindelse
▶ Med eller uden lækageport
▶ med eller uden forhåndsåbning
▶ Skriv med præ-åbning, dæmpet dekomprimering
▶ 4 Åbningstryk
▶ Porting Pattem til DIN 24 340 FOM A, 1SO 4401 og CETOP-RP 121H
Kontroller ventiler SL er hydraulisk pilotdrevne kontrolventiler i design af poppet -type, som kan åbnes for at tillade lav i begge retninger.
Disse ventiler bruges til isolering af driftskredsløb under tryk, som beskyttelse mod sænkning af en belastning, når der opstår en liniepause eller mod krybende bevægelser af hydraulisk låste aktuatorer.
Grundlæggende består disse ventiler af boliger (1), Poppet (2), kompressionsfjeder (3), kontrolspole (4) samt en forudåbning, som kuglepoppetventil (5), eventuelt.
Ventilen muliggør fri strømning fra A til B, i diskretningen holdes poppet (2) på sit sæde ved systemtrykket, derudover til fjederkraften.
Gennem trykforbindelsen ved kontrolport x flyttes kontrolstemplet (4) til højre. Dette skubber poppet (2) fra sædet. Nu kan ventilen også have en strøm fra B til A.
For at sikre korrekt åbning af ventilen via kontrolstemplet (4) er et bestemt minimumskontroltryk nødvendigt.
Denne ventil har en ekstra forudåbning. Gennem trykforbindelse ved kontrolport x skubbes kontrolstemplet (4) til højre.
Dette skubber først bolden (5) og derefter poppet (2) fra sædet. Nu kan ventilen også have en strøm fra B til A. På grund af forudåbningen er der en dæmpet dekomprimering af væsken under tryk. Gennem dette mulige tryk er stød undgås
Funktionen af denne ventil er hovedsageligt den samme som ventilen SV. Forskellen er den ekstra lækageport Y. Med dette er annulusområdet for kontrolstemplet (4) adskilt fra Port A.
Trykket til stede ved Port et eneste effektområde A4, af kontrolstemplet (4).
Cutaway -visning af kontrolventiltype SL. .Pb
(med lækageport uden forhåndsåbning)
