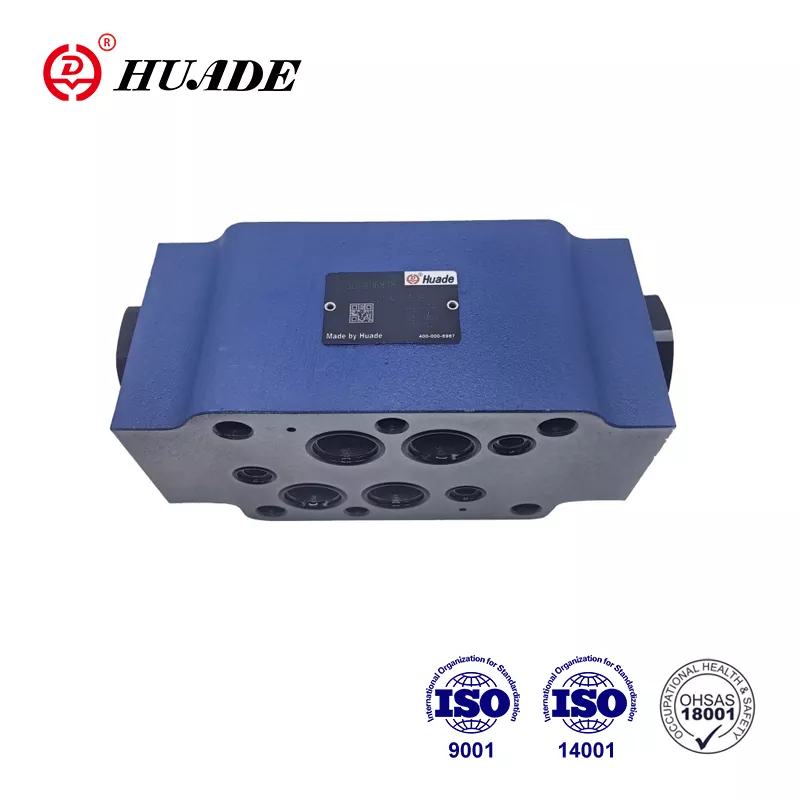

Når hydrauliske systemer har brug for pålidelig flowkontrol uden lækage, skiller kontraventilsandwichpladen Z2S 22 sig ud som en gennemprøvet løsning. Denne Bosch Rexroth-komponent har understøttet industrielt udstyr i årevis, og at forstå, hvordan det virker, kan hjælpe dig med at træffe bedre beslutninger for din hydrauliske opsætning.
Hvad gør Z2S 22 anderledes
Z2S 22 kontraventilsandwichpladen fungerer som en pilotbetjent kontraventil designet til NG25-størrelsessystemer. I modsætning til grundlæggende fjederbelastede kontraventiler, bruger denne sandwichplade et to-trins design, der giver bedre kontrol, når trykket slippes. Ventilen tillader frit flow i én retning, mens den blokerer omvendt flow, og den kan åbnes fra den blokerede side, når pilottryk påføres X-porten.
Sandwichpladedesignet betyder, at du kan stable den lodret mellem andre hydrauliske komponenter. Dette sparer plads i overfyldte maskininstallationer. Z2S 22 følger ISO 4401-08-08-0-05 portmønstre, hvilket gør den kompatibel med standard hydrauliske manifolder, der bruges på tværs af forskellige udstyrstyper.
Det, der adskiller denne kontraventil, er præ-åbningsfunktionen i de fleste versioner. Når pilotventilen åbner, udløses trykket gradvist gennem et dæmpningssystem i stedet for alle på én gang. Dette forhindrer stødbølger og støj, der beskadiger tætninger og skaber vedligeholdelseshovedpine i hydrauliske systemer.
Tekniske specifikationer, der betyder noget
Z2S 22 kontraventilsandwichpladen håndterer maksimalt arbejdstryk op til 315 bar og strømningshastigheder på 450 liter pr. minut. Disse tal kommer fra test med HLP46 mineralolie ved 40 grader Celsius. Ventilhuset vejer mellem 12 og 13 kg, med dimensioner på 212 mm længde, 117 mm bredde og 100 mm højde.
Muligheder for revnetryk spænder fra 3 bar til 10 bar, markeret med kode 1 til 4 i varenummeret. Højere revnetryk betyder stærkere omvendt blokering, men kræver mere pilottryk for at åbne. Ventilen arbejder med hydraulikolietemperaturer fra negative 30 til positive 80 grader Celsius ved brug af NBR tætninger, som dækker de fleste industrielle miljøer.
Portforbindelser inkluderer P-, A-, B-, T-, X- og Y-positioner. A- og B-portene forbindes til aktuatorer, mens X-porten modtager pilottryk for at frigive kontrolfunktionen. Installation kræver seks M12-bolte, der tilspændes til 70 Nm, og monteringsfladen skal have en ruhedsgrad på Rz 4 eller glattere for at forhindre lækager.
Kontraventilens sandwichplade Z2S 22 opretholder nul lækage i blokeringsretningen under normal drift. Dette har betydning for applikationer som at holde lodrette cylindre på plads natten over eller under vedligeholdelsesstop. Selv efter måneders nedetid bør ventilen bevare sin tætning uden drift.
Hvordan Z2S 22 faktisk fungerer
Flow bevæger sig frit fra A1 til A2 eller B1 til B2 gennem ventilen, når trykket skubber i åben retning. En simpel klapventil åbner under flowtryk, hvilket skaber minimal modstand. Trykfaldskurver viser næsten lineær adfærd, hvilket betyder, at flowet stiger forudsigeligt, når trykket stiger.
I modsat retning sidder klapventilen fast mod ventilhuset, hvilket skaber den blokerende tætning. Ventilen bruger et kuglesædedesign med område A2 og en tallerken med område A1. Når pilottrykket kommer ind gennem port X, virker det på kontrolspoleområdet A3. Arealforholdet mellem A3 og A2 løber omkring 1 til 12,5, hvilket betyder, at du har brug for relativt lavt pilottryk for at åbne hovedventilen.
Foråbningsmekanismen begynder at virke, før fuldt pilottryk ankommer. Når kontrolspolen begynder at bevæge sig, vises en lille åbning, der lader trykket udligne gradvist. Denne polstrede åbning forhindrer det pludselige trykfald, der forårsager vandslagseffekter i hydrauliske ledninger. Den dæmpende virkning beskytter pumpetætninger, slangeforbindelser og cylinderstangstætninger mod stødbelastninger.
Specialversioner ændrer denne grundlæggende betjening. SO40-varianten tilføjer en ekstern G1/4-port til pilotstyring, nyttig, når du har brug for fjernbetjening af ventiler. SO60-versionen udlufter kontrolspolen til T-porten, hvilket forbedrer udløsningspræcisionen i visse kredsløbsdesign.
Hvor Z2S 22 kontraventil fungerer bedst
Industrielle automationssystemer bruger i vid udstrækning kontraventilsandwichpladen Z2S 22. Sprøjtestøbemaskiner er afhængige af disse ventiler til at holde formpladerne stabile under afkølingscyklusser. Kantpresser bruger dem til at fastholde cylinderpositionen, når hydrauliske pumper lukker ned mellem bøjningsoperationer. Robotarme har brug for ventilen for at forhindre belastningsdrift, når de holder position.
Materialehåndteringsudstyr som gaffeltrucks og sakselifte nyder godt af nullækage-designet. En standard fjederkontraventil kan tillade nok nedsivning til at sænke en platform langsomt over timer. Z2S 22 sandwichpladen eliminerer dette problem og bevarer positionen på ubestemt tid uden pumpedrift.
Vindmøllepitch-kontrolsystemer fungerer under udfordrende forhold med temperaturudsving og forureningsrisici. Kontraventilens sandwichplade håndterer disse miljøer, når den er parret med korrekt filtrering. Anvendelser i energisektoren kræver pålidelighed, fordi ventilfejl under turbinedrift kan beskadige dyre gearkasser.
Det kompakte sandwich-design betyder mest i mobilt udstyr, hvor pladsen er meget vigtig. Gravemaskiner, kraner og landbrugsmaskiner pakker flere funktioner ind i begrænsede områder. Stabling af Z2S 22 kontraventil mellem retningsventiler og andre sandwichplader reducerer manifoldstørrelsen sammenlignet med traditionelle rørmonterede kontraventiler.
Sammenligning af ventilindstillinger
Standard fjederbelastede kontraventiler koster mindre end Z2S 22, typisk fra 200 til 500 dollars. De fungerer fint til simple applikationer, men mangler pilotkontrol og viser ofte mindre lækage. Responshastigheden er langsommere, fordi fjederen skal komprimeres, før flowet begynder.
Dual-disc wafer kontraventiler håndterer større flow, nogle gange over 500 liter i minuttet. De vejer mindre end sandwichplader og fungerer godt i lavtryksrørsystemer under 250 bar. Skiveventiler kan dog holde sig lukket, hvis der kommer forurening mellem skiven og sædet. Korrosionsbestandigheden er også lavere i standarddesign.
Kontraventilsandwichpladen Z2S 22 koster typisk mellem 1000 og 1500 dollars afhængig af konfiguration og leverandør. Denne højere pris afspejler pilotdriftskapaciteten, nul-lækage design og integrationsfordele. Vedligeholdelsesomkostninger kan være lavere over ventilens levetid, fordi sandwichdesignet beskytter interne komponenter mod ydre skader.
Ydeevnesammenligninger viser, at Z2S 22 opretholder ensartet flow på op til 450 liter i minuttet ved 315 bar, mens mange fjedertjek begynder at vise trykfaldsstigninger over 300 liter i minuttet. Det pilotbetjente design reagerer også hurtigere på styresignaler end fjederbelastede typer, fordi det ikke bekæmper fjederkraft under åbning.
Installationskrav, du bør kende
Monter kontraventilens sandwichplade Z2S 22 i enhver retning, selvom lodret stabling er mest almindelig. Rengør begge sammenkoblingsflader grundigt før montering. Enhver snavs, grater eller gammelt pakningsmateriale kan skabe lækagebaner, der kompromitterer nullækage-designet.
Sæt de medfølgende tætningsringe på hver port, før ventilen placeres. Tætningerne sidder i riller, der er bearbejdet i sandwichpladens overflade. Sørg for, at tætningerne sidder korrekt og ikke er snoede, hvilket kan få dem til at ekstrudere under tryk.
Boltemønstre bruger seks M12 hætteskruer i et standard ISO-mønster. Spænd skruerne i et stjernemønster til et moment på 70 Nm. Overspænding kan forvrænge ventilhuset og få indre dele til at binde sig. Understramning muliggør ekstern lækage og potentielt tryktab.
For SO40-versioner med eksterne pilotporte skal du tilslutte G1/4-fittings til din pilottrykkilde. Sørg for, at pilottrykket overstiger revnetrykket med mindst 50 procent for at sikre fuldstændig åbning. Utilstrækkeligt pilottryk forårsager delvis åbning og begrænset flow.
Kontroller systemets renhed før opstart. Z2S 22 kontraventilsandwichpladen kræver hydraulikolie, der opfylder ISO 4406 renhedskode 20/18/15 eller bedre. Det betyder færre end 5000 partikler større end 4 mikrometer pr. milliliter væske. Kontaminering forårsager 80 procent af ventilfejl ifølge industriens vedligeholdelsesdata.
Vedligeholdelse og fejlfinding
Regelmæssige filterskift beskytter kontraventilens sandwichplade mod forureningsskader. Skift filtre med intervaller, der anbefales til din hydraulikolietype. Mineralolier som HLP46 løber længere mellem skift end biologisk nedbrydelige væsker, som kan have brug for dobbelt så hyppig service.
Efterse ventilen under systemvedligeholdelsesstop. Se efter eksternt olieudsivning omkring sandwichpladens overflader, hvilket indikerer slid på tætning eller løs monteringsbolt. Intern lækage viser sig som aktuatordrift over tid, selvom dette er sjældent med korrekt installation.
Hvis ventilen udvikler driftproblemer, skal du kontrollere pilottrykket først. Utilstrækkeligt pilottryk åbner muligvis ikke ventilen helt, hvilket forårsager begrænset flow og ufuldstændig frigivelse af position. Mål det faktiske tryk ved X-porten under belastningsforhold, ikke kun statisk tryk.
Støj eller stød under ventilåbning peger på manglende eller beskadigede komponenter før åbning. Nogle ældre Z2S 22-modeller mangler denne funktion, og eftermontering til SO55-versionen eliminerer problemet. Pludselige trykfald skaber hamring, der til sidst beskadiger tætninger og forbindelser i hele systemet.
Mislykket åbning spores normalt til forurening, der blokerer pilotkontrolspolen. Gennemskylning af systemet og installation af korrekt filtrering løser de fleste tilfælde. Vedvarende problemer kan kræve ventil adskillelse og inspektion af kuglesædet og tallerkenens overflader for ridser eller indlejrede partikler.
Opbevar ekstra kontraventilsandwichplader i tørre områder væk fra ekstreme temperaturer. Opbevar beskyttelseshætter på portene for at forhindre kontaminering under opbevaring. Lagerudskiftningstætninger til NBR eller FKM afhængigt af dine systemkrav, da tætningsforringelse fra hyldeældning kan forekomme over flere år.
Bestillings- og varenummerdetaljer
Z2S 22 kontraventilsandwichpladen bruger et struktureret delnummersystem. Start med Z2S 22, og tilføj derefter kanalbetegnelsen. Et stregmærke betyder dobbelt kanal for både A- og B-sider. Alene bogstavet A eller B angiver enkeltkanaldrift på den side.
Dernæst kommer krakningstrykkoden fra 1 til 4, der repræsenterer henholdsvis 3, 5, 7,5 eller 10 bar. Højere tal giver stærkere omvendt blokering, men kræver mere pilottryk. Så dukker 5X op i alle standardmodeller, efterfulgt af valgfri overfladebehandlingskoder som J50 til passivering.
Specialversioner tilføjer koder som SO40 til eksterne pilotporte eller SO60 til spole-til-tank udluftning. Bogstavet V i slutningen angiver FKM-tætninger i stedet for standard NBR for høj temperatur eller aggressiv væskekompatibilitet. Et komplet eksempel kan læse Z2S 22 A 2 5X V SO40.
Installationssæt med tætninger og pakninger bestilles separat. Tjek Bosch Rexroth-kataloget for kompatible sæt, der matcher din ventilversion. Brug af forkerte tætningsmaterialer forårsager hurtig fejl, især med brandsikker hydraulik eller biologisk nedbrydelige olier.
At finde pålidelige leverandører
Bosch Rexroth sælger direkte gennem deres online butik og regionale distributører. Officielle kanaler garanterer ægte dele og korrekt teknisk support. Datablade downloades fra deres websted med dokumentnummer R900432915.
BuyRexroth fungerer som en stor distributør med online bestilling og øjeblikkelig forsendelse til almindelige konfigurationer. Deres prissætning løber på omkring 1426 dollars for standard Z2S 22 kontraventilsandwichplader med typisk levering på en til tre hverdage.
Sekundære markeder på eBay tilbyder brugte og overskydende ventiler fra 500 til 1000 dollars. Køb af brugt giver mening til reservedele i ældre udstyr, men undersøg omhyggeligt for skader eller slitage. Manglende eller beskadigede forseglinger er muligvis ikke tydelige på billeder.
Industrielle leverandører som Hydraulics Online og Pha-Auto bærer Z2S 22 sammen med komplette hydrauliske systemer. De yder lokal teknisk support og kan hjælpe med installationsspørgsmål. Bulkkøbere kan muligvis forhandle sig frem til bedre priser gennem direkte kontakt med regionale Bosch Rexroth-repræsentanter.
Kinesiske producenter tilbyder alternativer til lavere omkostninger gennem platforme som Made-in-China. Selvom disse kan fungere til mindre kritiske applikationer, adskiller kvalitets- og ydeevneegenskaberne sig fra ægte Bosch Rexroth-produkter. Forvent variationer i trykklassificeringer, tætningsmaterialer og dimensionstolerancer.
Væskekompatibilitetsovervejelser
Mineralske hydraulikolier som HL og HLP fungerer perfekt sammen med standard NBR-tætninger i kontraventilens sandwichplade Z2S 22. Disse forbliver de mest almindelige væsker i industriel hydraulik på grund af deres stabile ydeevne og rimelige omkostninger.
Brandhæmmende væsker kræver særlig opmærksomhed. HFDU- og HFDR-typerne begrænser det maksimale tryk til 210 bar i stedet for standarden 315 bar. Driftstemperaturer bør ikke overstige 60 grader Celsius med disse væsker. Levetiden kan falde med 30 til 100 procent sammenlignet med mineraloliedrift.
Biologisk nedbrydelig hydraulik som HETG og HEES fungerer med Z2S 22, men har brug for hyppigere vedligeholdelsesintervaller. Disse væsker absorberer fugt lettere og nedbrydes hurtigere end mineralolier. Skift filtre oftere og overvåg systemets renhed nøje.
Syntetiske væsker kræver ofte FKM-tætninger i stedet for standard NBR. V-koden i varenummeret angiver dette tætningsmateriale. Tjek kompatibilitetstabellerne, før du vælger en ventil til syntetiske eller eksotiske væskesystemer. Brug af forkerte tætningsmaterialer forårsager hurtig hævelse eller hærdning, der fører til lækage eller binding.
Vand-glykolvæsker kan virke afhængigt af den specifikke formulering. Kontakt Bosch Rexroths tekniske support med dine væskespecifikationer, før du bestiller. Nogle vandbaserede væsker angriber standardtætningsmaterialer eller korroderer interne komponenter.
Ydeevne i forskellige miljøer
Ekstreme temperaturer påvirker kontraventilens sandwichplade Z2S 22 ydeevne. Koldstart under minus 20 grader kræver NBR tætninger, mens FKM håndterer højere temperaturer op til 80 grader omgivende. Væskeviskositeten ændres med temperaturen, hvilket påvirker flowkarakteristika og responstid.
Beskidte miljøer kræver fremragende filtrering. Bygge- og mineudstyr udsættes for konstant forurening fra støv, vand og affald. Installation af filtrering, der opfylder ISO 4406 20/18/15, forhindrer de fleste kontamineringsproblemer, men ekstreme forhold kan kræve endnu finere filtrering.
Højvibrationsapplikationer drager fordel af sandwichplademonteringsstilen. Kontraventiler med gevind kan med tiden løsne sig fra vibrationer, mens boltede sandwichplader forbliver sikre. Brug gevindlåsemiddel på monteringsbolte i miljøer med kraftige vibrationer.
Kyst- og havmiljøer udsætter hydrauliske komponenter for salt luft og fugt. Den valgfri J50 passiveringsbehandling giver bedre korrosionsbestandighed for ventilhusets ydre. Interne komponenter forbliver beskyttet af hydraulikolie, men fugtforurening bliver et større problem i nærheden af vand.
Højde påvirker den hydrauliske ydeevne gennem tryk- og temperaturforhold. Højtliggende udstyr kan have brug for forskellige indstillinger for revnetryk, fordi det atmosfæriske tryk er forskelligt. Rådfør dig med hydraulikingeniører for installationer over 2000 meter.
Fremtidig udvikling inden for hydraulisk ventilteknologi
Elektronisk overvågningsintegration repræsenterer det næste trin for komponenter som kontraventilsandwichpladen Z2S 22. Sensorer indlejret i sandwichplader kan rapportere faktiske flowhastigheder, trykfald og interne slidforhold. Forudsigelig vedligeholdelse bliver mulig, når systemerne registrerer ydeevneforringelse, før der opstår fejl.
Forbedrede tætningsmaterialer fortsætter med at udvikle sig. Nye polymerforbindelser giver bedre kemisk resistens og længere levetid på tværs af bredere temperaturområder. Disse materialer koster mere i starten, men reducerer vedligeholdelsesnedetid og udskiftningsfrekvens.
Additiv fremstilling kan ændre, hvordan hydrauliske komponenter produceres. 3D-printede ventilhuse kunne optimere interne strømningsveje ud over, hvad bearbejdning tillader. Komplekse interne geometrier kan forbedre ydeevnen og samtidig reducere vægt og materialeforbrug.
Smart hydrauliksystemer vil justere ventilparametre automatisk baseret på driftsforhold. En kontraventil kan variere sit revnetryk for at matche belastningskravene, hvilket forbedrer energieffektiviteten. Pilottrykket kan moduleres til optimale åbningshastigheder under forskellige strømningsforhold.
Z2S 22 kontraventilsandwichpladen repræsenterer moden teknologi, der pålideligt opfylder aktuelle industrielle behov. Selvom forbedringer vil komme gradvist, vil de grundlæggende designprincipper for pilotbetjente kontraventiler sandsynligvis forblive relevante i mange år på tværs af hydrauliske applikationer verden over.
