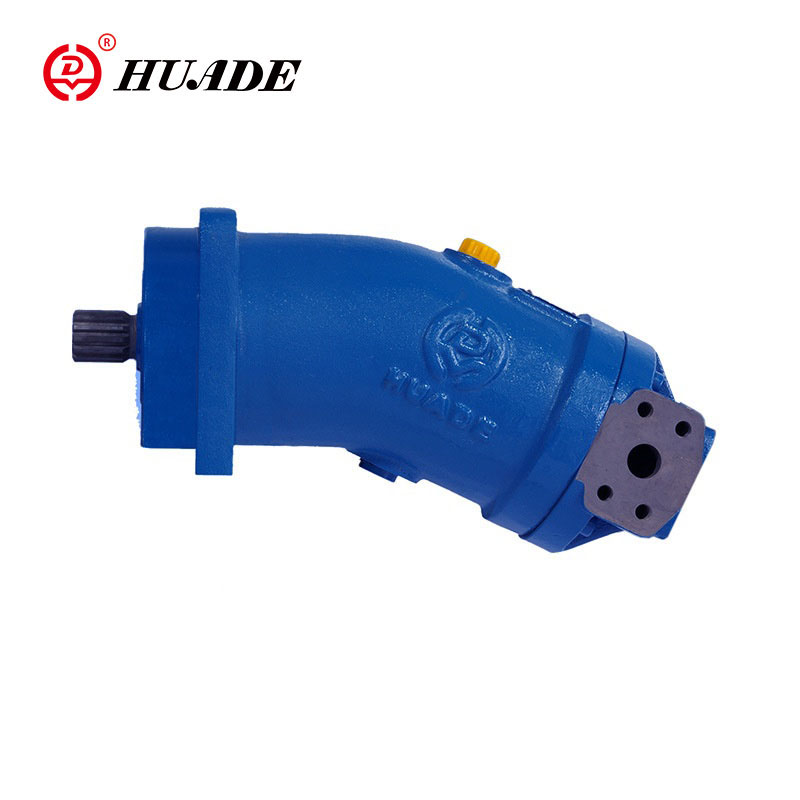

Huade mærke A2FO fast pumpe er velegnet til hydrostatiske drev i et åbent kredsløb. Baseret på konceptet energibesparelse og miljøbeskyttelse arbejder Huade Hydraulic hårdt for at levere en fast grøn aksialstempelpumpe. A2FO-seriens pumpe har egenskaber af lille størrelse, høj effektivitet og energibesparelse, hvilket er et ideelt valg for kunden.
■Akseltætning...Tilladt trykbelastning
▶Livtiden for akseltætningen påvirkes af aksialstempelenhedens hastighed og husets afløbstryk (hustryk).
▶Det gennemsnitlige differenstryk på 2 bar mellem kabinettet og det omgivende tryk må ikke overskrides konstant ved normal driftstemperatur.
▶For et højere differenstryk ved reduceret hastighed, se diagram.
Kortvarige trykspidser (t < 0,1 s) på op til 10 bar er tilladt. Akseltætningens levetid falder med en stigning i hyppigheden af trykspidser.
▶Kassetrykket skal være lig med eller højere end det omgivende tryk.
■Statisk karakteristik
♦Størrelser 10 til 200
♦Størrelser 250 til 500
NOTE:Værdierne gælder for et omgivende tryk Pabs = 1 bar
■Temperaturområde
▶ FKM akseltætningen kan bruges til husdræntemperaturer fra -25 ℃ til +115 ℃
▶For anvendelsestilfælde under -25 °C kræves en NBR-akseltætning (tilladt temperaturområde: -40 °C til +90 °C). Angiv NBR akseltætning i klartekst ved bestilling. Kontakt os venligst.
■ Strømningsretning
| Rotationsretning, set på drivakslen | Strømningsretning |
| med uret (R) | S→B |
| mod uret (L) | S→A |
■Leje med lang levetid
▶Størrelser 250~500
▶Til lang levetid og brug med HF-hydraulikvæsker. Identiske udvendige mål som motor med standard lejer. Efterfølgende konvertering til langtidsholdbare lejer er mulig.
▶Leje- og husskylning via port U anbefales.
▶Skylningsflow...anbefales
| Størrelser | 250 | 355 | 500 |
| qvskylning (L/min) | 10 | 16 | 16 |
| Havne | Port for | Diagram |
| A,B | Arbejdshavn |
|
| S | Sugeport | |
| T | Afløbsport | |
| U (størrelser 250~500) | Skylleport |
Størrelser 5~500 Serie 6 Nominelt tryk 400 bar Maksimalt tryk 450 bar
Funktioner:
▶ Fast pumpe med aksial konisk stempeldrejegruppe af bøjet aksedesign, til hydrostatiske drev i åbent kredsløb
▶ Til brug i mobile og stationære applikationer er flowet proportionalt med drivhastigheden og forskydningen
▶ Drivaksellejerne er designet til lejernes levetidskrav, der normalt forekommer i disse områder
▶ Høj effekttæthed, Små dimensioner, Høj total effektivitet, Økonomisk design, Konisk stempel i ét stykke med stempelringe til tætning
Anvendelse:
Aksialstempelpumpe A2FO er velegnet til mobile maskiner eller industriområder.
