Hvor er trykventiletesten

Trykventil Testing Guide

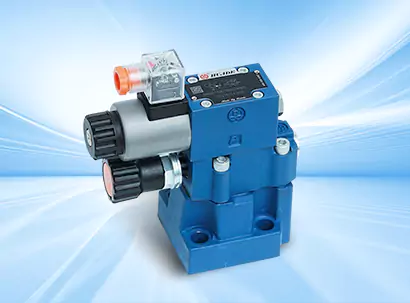

pressure-valve-test

Forestil dig en ballon, der bliver ved med at blive sprængt. Uden en måde at slippe luft ud, ville det til sidst poppe og gøre et stort rod. Trykaflastningsventiler fungerer på samme måde for rør, kedler og andet udstyr. De åbnes automatisk, når trykket bliver for højt, hvilket forhindrer farlige eksplosioner eller udstyrsskader.

Disse sikkerhedsanordninger er overalt - i dit hjems vandvarmer, i fabrikker, kraftværker og kemiske faciliteter. Men her er det vigtige spørgsmål: Hvor nøjagtigt tester vi disse livreddende enheder?

Testning sker på fire hovedsteder

På fabrikken
(før installation)
I en værksted
(efter fjernelse fra systemet)
Lige hvor de er installeret
(uden at fjerne dem)
Online, mens systemet kører
(kontinuerlig overvågning)

Lad os udforske hvert af disse testplaceringer og forstå, hvornår og hvorfor hver metode bruges.

Fabrikstest: Hvor det hele begynder

Hvad sker der på fabrikken?

Inden nogen trykventil forlader producenten, går den gennem noget, der kaldes fabriksaccept -test (fedt). Tænk på dette som en afsluttende eksamen inden eksamen.

Under fabrikstest kontrollerer teknikere:

  • Åbner ventilen ved det rigtige tryk?
  • Lukker det ordentligt, når trykket falder?
  • Er der lækager, når det skal være lukket?
  • Er ventilkroppen stærk nok til sit job?

Hvorfor fabrikstest betyder noget

Fabrikstestning fanger problemer tidligt, før ventilen er installeret i dit system. Dette sparer tid, penge og forhindrer sikkerhedsspørgsmål senere. Det er meget lettere at løse et problem på fabrikken end efter, at ventilen er installeret i et kraftværk eller et kemisk anlæg.

Workshop -test: Den dybe dykke -tilgang

Hvad er workshop -test?

Workshop -test, også kaldet "Bench Testing", betyder at fjerne ventilen fra dens normale placering og tage den til en speciel testfacilitet. Dette er som at tage din bil til en mekanikergarage i stedet for at få dem til at arbejde på den i din indkørsel.

Fordele ved test af værksted

Komplet kontrol:I en workshop kan teknikere kontrollere alt - temperatur, tryk og testbetingelser. Dette gør resultaterne meget nøjagtige.

Grundig inspektion:De kan tage ventilen fra hinanden, rengøre den og undersøge hvert stykke omhyggeligt.

Fuld testkapaciteter:Workshop -test kan kontrollere alt - hvor meget ventilen lækker, hvordan den reagerer på rygtrykket, og hvordan alle dens dele fungerer sammen.

Ulempen

Det største problem med workshop -test er nedetid. Hele systemet skal lukkes ned for at fjerne ventilen. For et kraftværk eller fabrik kan dette betyde at miste tusinder af dollars hver time, systemet er nede.

Test på stedet: test, hvor ventilen bor

Hvad er test på stedet (in-situ)?

Test på stedet betyder at kontrollere ventilen, mens den stadig er installeret i systemet. Det er som en læge, der tjekker dit hjerte med et stetoskop i stedet for at foretage operation.

Typer af test på stedet

Manuel test:Nogle ventiler har en lille håndtag eller -knap, som operatører kan trykke på for at åbne ventilen manuelt. Dette er den enkleste test, men fortæller os ikke det nøjagtige tryk, der er nødvendigt for at åbne ventilen.

Mekanisk fjedertest:Specielt udstyr skubber på ventilens fjedermekanisme for at se, hvor meget kraft det tager for at åbne ventilen. Denne metode er meget nøjagtig og automatiseret.

Testning af gastryk:Teknikere forbinder en lille cylinder af komprimeret gas for at tvinge ventilen åben. Denne metode er enkel, men kræver dygtige operatører for at få nøjagtige resultater.

Automatiske systemer:Moderne computerstyrede systemer kan teste ventiler automatisk, registrere alle dataene digitalt og endda sende rapporter til skyen.

Fordele ved test på stedet

  • Minimal nedetid: Systemet behøver ikke lukkes helt
  • Rigtige betingelser: Ventilen testes under faktiske driftsforhold
  • Omkostningsbesparelser: Ingen grund til at transportere tunge ventiler eller lukke hele systemer
  • Sikkerhed: Moderne systemer har automatiske nedlukningsfunktioner, hvis noget går galt

Begrænsninger

Ikke alle test kan udføres på stedet. For eksempel er det svært at teste nøjagtigt, hvor meget ventilen lækker, når de lukkes, og nogle specialiserede tests kræver workshop -forhold.

Online -test: Fremtiden for ventilforsøg

Online -test betyder at kontrollere ventilens ydeevne, mens systemet fortsætter med at fungere normalt. Dette er den nyeste og mest avancerede tilgang.

Hvordan online test fungerer

Specielle sensorer og computersystemer overvåger kontinuerligt:

  • Trykniveauer i hele systemet
  • Små ændringer i ventilposition
  • Temperaturændringer, der kan påvirke ventilens ydeevne
  • Vibrationer, der kunne indikere problemer

Den store fordel

Online -test kan fange problemer, før de bliver seriøse. Det er som at have en kontinuerlig sundhedskontrol i stedet for at vente på en årlig fysisk undersøgelse.

Hvor finder man testpunkter på forskellige ventiltyper

Industrielle sikkerhedsventiler

De fleste industrielle tryksikkerhedsventiler har testforbindelser på siden af ​​ventilkroppen. Disse ligner små gevindhuller, hvor teknikere kan fastgøre testudstyr. Nogle systemer har også specielle testflanger i rørledningen nær ventilen.

Ventiler med hjemmevarmer

Trykaflastningsventilen på dit hjemmevandsvarmer har normalt en lille håndtag på toppen eller på siden. Du kan manuelt løfte denne håndtag for at teste, om ventilen åbnes (men vær forsigtig - varmt vand kommer ud!).

HVAC -systemventiler

Opvarmnings- og kølesystemer har ofte specielle afbalanceringsventiler med to testporte - en farvet rød og en blå. Disse hjælper teknikere måler trykforskelle på tværs af ventilen.

Hydrauliske systemventiler

Tunge maskiner og hydrauliske systemer har selvforseglende testpunkter, som teknikere kan forbinde målere til uden at miste hydraulisk væske.

Testmetoder: Hvad der faktisk bliver kontrolleret

Visuel inspektion: Det første trin

Inden nogen test begynder, ser teknikere omhyggeligt på ventilen og kontrollerer:

  • Revner eller skade på ventilkroppen
  • Rust eller korrosion
  • Løse forbindelser
  • Affald eller opbygning omkring ventilen
  • Korrekt montering og støtte

Trykprøvning: Hovedbegivenheden

Den vigtigste test kontrollerer "Indstil tryk" - det nøjagtige tryk, hvor ventilen skal åbne. Teknikere øger gradvist trykket og måler nøjagtigt, når ventilen begynder at åbne.

Lækageprøvning: Kontrol af tætningen

Når de lukkes, skal trykventiler ikke lække. Teknikere tester dette ved at anvende tryk under sætpunktet og måle enhver lækage. Selv små lækager kan spilde energi og indikere fremtidige problemer.

Testning af responstid

Hvor hurtigt åbnes ventilen, når trykket bliver for højt? Dette er afgørende for sikkerhed - en langsomt responderende ventil forhindrer muligvis ikke udstyrsskader.

Sikkerhedsregler for testventilforsøg

Kritiske sikkerhedskrav

Testning af trykventil involverer højtrykssystemer og potentielle sikkerhedsrisici. Brug altid uddannet personale og følg ordentlige sikkerhedsprocedurer.

Før testning

  • Lås systemet ud:Sørg for, at ingen ved et uheld kan starte systemet under test
  • Depressuriser sikkert:Reducer presset gradvist og sikkert
  • Bærbeskyttelse:Sikkerhedsbriller, handsker og andet beskyttelsesudstyr er vigtige
  • Brug uddannet personale:Kun kvalificerede teknikere skal teste trykventiler

Under test

  • Åbn aldrig helt store ventiler:Brug "mikro-lift" -test, når det er muligt for at undgå skader
  • Har nødsituation:Har altid en måde at hurtigt stoppe testen på, hvis noget går galt
  • Overvåg konstant:Se på trykmålere og lyt efter usædvanlige lyde

Efter testning

  • Dokumenter alt:Registrer alle testresultater og eventuelt fundet problemer
  • Gendan sikkert:Sørg for, at ventilen og systemet samles korrekt
  • Bekræft drift:Dobbeltkontrol, at alt fungerer korrekt, før du vender tilbage til tjeneste

Industristandarder: Efter reglerne

ASME -standarder

American Society of Mechanical Engineers (ASME) indstiller reglerne for trykbeholder og kedelsikkerhed i USA. De kræver:

  • Regelmæssig test hvert 1-5 år afhængigt af applikationen
  • Specifikke testprocedurer og dokumentation
  • Driftstryk 3-10% under ventilens indstillede tryk

API -standarder

American Petroleum Institute (API) fokuserer på olie- og gasindustriens sikkerhed. De anbefaler:

  • Inspektion i tjeneste hvert 5-10 år
  • Risikobaserede testintervaller (mere test for kritiske ventiler)
  • Specifikke procedurer for forskellige typer ventiler

ISO International Standards

Den internationale organisation for standardisering (ISO) giver globale standarder:

  • Årlig kalibrering til mange applikationer
  • Kvartalsvis manuelle kontroller for kritiske systemer
  • Specifikke testkrav til forskellige ventiltyper

Forskellige industrier, forskellige tilgange

Olie- og gasindustri

Olie- og gasfaciliteter fokuserer kraftigt på at forhindre katastrofale fiaskoer. De bruger typisk:

  • Bench -test i certificerede workshops
  • Streng overholdelse af API og ASME -standarder
  • Avanceret udstyr til lækagdetektering
  • Hyppige testplaner på grund af høje risici

Kemisk industri

Kemiske planter beskæftiger sig med giftige og farlige materialer, så de understreger:

  • Bench -test med specielle emissionsindfangningssystemer
  • Ekstra sikkerhedsforholdsregler under testning
  • Hyppige visuelle inspektioner
  • Specialiseret test for ætsende miljøer

Kraftproduktion

Kraftværker, især dem med kedler, fokuserer på:

  • Både bænk- og on-site testmetoder
  • Streng overholdelse af OSHA, ASME og API -standarder
  • Testplaner, der varierer baseret på kedeltype og brug
  • Integration med plantevedligeholdelsesplaner

HVAC -systemer

Bygning af opvarmning og kølesystemer bruger typisk:

  • Manuelle inspektioner og enkle håndtagstests
  • Testning af nitrogentryk for lækagekontrol
  • Mindre hyppig test på grund af lavere risici
  • Fokus på at forhindre systemskade snarere end katastrofalt svigt

Bilindustri

Køretøjsproducenter og producenter af tunge udstyr bruger:

  • 100% fabrikstest af alle ventiler
  • Visuelle og funktionelle tests
  • Specialiseret test til hydrauliske systemer
  • Integration med kvalitetskontrolprocesser

Almindelige problemer fundet under testning

Fastlåste ventiler

Det mest almindelige problem er ventiler, der ikke åbnes korrekt på grund af:

  • Rust eller korrosion på bevægelige dele
  • Affald eller snavs i ventilmekanismen
  • Mineralopbygning fra vand eller andre væsker
  • Beskadigede eller slidte fjedre

Forkert sæt pres

Nogle gange åbner ventiler ved det forkerte pres, fordi:

  • Fjedre er svækket over tid
  • Interne dele er båret eller blevet beskadiget
  • Ventilen blev forkert justeret under installationen
  • Temperaturændringer har påvirket materialerne

Lækker ventiler

Ventiler, der lækker, når de skal lukkes, har ofte:

  • Slidte eller beskadigede sæder, hvor ventilen lukker
  • Affald, der forhindrer korrekt forsegling
  • Fordragt eller korroderede forseglingsoverflader
  • Forkert installation eller justering

Langsom respons

Ventiler, der reagerer langsomt på trykændringer, kan have:

  • Sticky eller korroderede bevægelige dele
  • Beskadigede fjedre eller mekanismer
  • Forkert smøring
  • Forurening i ventilkroppen

Fremtiden for trykventilforsøg

Smarte ventiler og IoT -teknologi

Moderne "smarte" trykventiler inkluderer sensorer og kommunikationssystemer, der kan:

  • Overvåg kontinuerligt deres egen præstation
  • Send advarsler, når problemer udvikler sig
  • Registrering af driftshistorik til analyse
  • Kommuniker med centrale kontrolsystemer

Forudsigelig vedligeholdelse

I stedet for at teste ventiler på faste tidsplaner, bruger nyere tilgange dataanalyse til at forudsige, når test er nødvendig:

  • Overvåg driftsbetingelser og ventilydelse
  • Identificer mønstre, der angiver udviklingsproblemer
  • Planlæg kun vedligeholdelse, når det er nødvendigt
  • Reducer unødvendig nedetid og omkostninger

Avanceret testudstyr

Nye testværktøjer gør ventilforsøg mere nøjagtige og effektive:

  • Digitale målere med trådløs datatransmission
  • Automatiske testsystemer med indbyggede sikkerhedsfunktioner
  • Bærbart udstyr til lettere test på stedet
  • Skybaseret datalagring og analyse

Valg af den rigtige testplacering og metode

Spørgsmål at stille

Overvej: når du beslutter, hvor og hvordan man tester trykventiler, skal du overveje:

Hvor kritisk er ventilen?Livssikkerhedsventiler har brug for mere grundig test end dem, der kun beskytter udstyr.

Hvad er omkostningerne ved nedetid?Hvis det at stoppe systemet koster tusinder i timen, giver test på stedet.

Hvilke problemer forventer du?Hvis du har mistanke om intern skade, giver workshop -test bedre diagnose.

Hvor ofte mislykkes ventiler?Systemer med hyppige problemer drager fordel af hyppigere kontrol på stedet.

Hvad er sikkerhedsrisici?Applikationer med høj risiko kan kræve den mest grundige workshop-test.

Hybrid -tilgange fungerer bedst

Mange faciliteter bruger kombinationer af testmetoder:

  • Årlig test på stedet for rutinemæssige kontroller
  • Workshop -test, når der findes problemer
  • Onlineovervågning til tidlig problemdetektion
  • Fabrikstest for alle nye ventiler

Omkostningsovervejelser

Testomkostninger vs. fiaskoomkostninger

Mens ventilforsøg koster penge, koster ventilfejl meget mere:

  • Nød reparationer under ikke -planlagte strømafbrydelser
  • Udstyrsskade fra overtryk
  • Mistet produktion under nedetid
  • Sikkerhedshændelser og lovgivningsmæssige sanktioner
  • Miljøoprydningsomkostninger

Sammenligning af testmetoder

Fabrikstest:Lave omkostninger pr. Ventil, høj selvtillid, men kun for nye ventiler.

Workshop -test:Høje omkostninger på grund af nedetid, men mest grundig diagnose.

Test på stedet:Moderate omkostninger, minimal nedetid, god til rutinemæssige kontroller.

Online test:Høje indledende udstyrsomkostninger, men lavest løbende omkostninger og maksimal oppetid.

Miljø- og bæredygtighedsfaktorer

Reduktion af affald

Korrekt ventiltest hjælper miljøet ved:

  • Forebyggelse af lækager, der affaldsmaterialer og energi
  • Reduktion af behovet for udskiftninger af nødventiler
  • Udvidelse af ventilens levetid gennem tidlig problemdetektion
  • Minimering af nedetid på systemet og energiaffald

Grønne testmetoder

Nyere testmetoder er mere miljøvenlige:

  • Digital dokumentation reducerer papiraffald
  • Effektiv test reducerer energiforbruget
  • Forudsigelig vedligeholdelse forhindrer unødvendig udskiftning
  • Fjernovervågning reducerer rejsen for teknikere

Uddannelse og certificering til ventiltest

Hvem kan teste ventiler?

Testning af trykventil kræver uddannede og ofte certificerede teknikere, fordi:

  • Sikkerhedsrisici er høje, hvis testen udføres forkert
  • Nøjagtige resultater kræver passende procedurer og udstyr til udstyr
  • Juridisk ansvar findes for forkert testning
  • Forsikring kan kræve certificeret personale

Uddannelsesprogrammer

Forskellige organisationer tilbyder træning i ventilforsøg:

  • Udstyrsproducenter leverer træning på deres produkter
  • Industriforeninger tilbyder generelle certificeringsprogrammer
  • Regeringsorganer kræver undertiden specifik uddannelse
  • Virksomheder leverer ofte interne træningsprogrammer

Dokumentation og opbevaring

Hvorfor dokumentation betyder noget

Korrekt registreringer af ventiltest er vigtige for:

  • Lovgivningsmæssig overholdelse og inspektioner
  • Forsikringsdækning og påstande
  • Sporingsventilpræstation over tid
  • Planlægning af fremtidige vedligeholdelse og udskiftninger
  • Juridisk beskyttelse i tilfælde af ulykker

Hvad man skal dokumentere

Komplette testregistre skal omfatte:

  • Dato, tid og placering af testning
  • Personale, der udførte testingen
  • Udstyr, der bruges til test
  • Testresultater og eventuelle problemer
  • Korrigerende handlinger truffet
  • Fotos af ventiltilstand
  • Næste planlagte testdato

Testning redder liv og penge

Testning af trykaflastningsventil kan virke som et kompliceret emne, men den grundlæggende idé er enkel: Vi tester disse vigtige sikkerhedsanordninger forskellige steder og forskellige måder at sikre, at de fungerer, når det er nødvendigt.

Uanset om det er på fabrikken før installation, i et værksted efter fjernelse, på stedet, hvor ventilen er installeret, eller online, mens systemet kører, har hver testplacering sin plads i at holde systemer sikkert og effektivt.

Nøglen er at vælge den rigtige kombination af testmetoder til din specifikke situation, i betragtning af faktorer som sikkerhedskrav, nedetidsomkostninger og forventede problemer.

Husk, at trykventilforsøg handler ikke kun om at følge regler - det handler om at beskytte mennesker, udstyr og miljøet. Når det gøres korrekt, forhindrer testen ulykker, sparer penge og giver alle tillid til, at sikkerhedssystemer fungerer, når det er nødvendigt mest.

Når teknologien fortsætter med at gå videre, kan vi forvente, at ventilforsøg bliver endnu mere automatiseret, nøjagtig og effektiv. Men det grundlæggende mål forbliver det samme: at sikre, at disse kritiske sikkerhedsanordninger altid er klar til at beskytte os, når trykket bliver for højt.

Relaterede nyheder
X
We use cookies to offer you a better browsing experience, analyze site traffic and personalize content. By using this site, you agree to our use of cookies. Privacy Policy
Reject Accept
