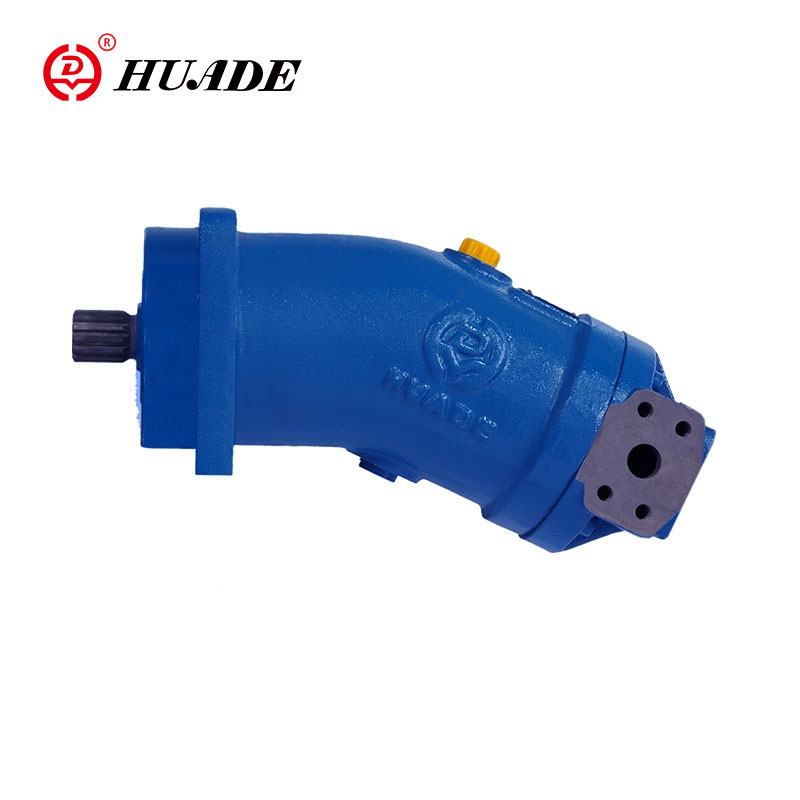

Axial stempel fast pumpe/motor A2F

Axial stempel fast pumpe/motor A2F A2F kan bruges som enten pumpe af motor i hydrostatiske drivere, i åbent eller lukket kredsløb. Det er en aksial stempelenhed af bøjet akse -design med fast forskydning. Hvis den betjenes som en pumpe, er strømmen af A2F -pumpe proportional med drivhastigheden og forskydningen. Hvis den betjenes som motor, er outputhastigheden for A2F -motoren proportional med det fejede volumen og omvendt proportional med forskydning. Outputmomentet øges med trykfaldet mellem siderne med høj og lavt tryk.

Produktparameter på aksialt stempel fast pumpe/motor A2F

• Størrelse: 10-500
• Peak Pressure: Op til 40MPa
• Kredsløb: For åbent eller lukket kredsløb.
• Design: Axial konisk stempel, bøjet akse design

▶Indløb driftspres

◆Pumpee

Minimumstryk i porte A eller B

P_abs------ 0,08 mA

I lukkede kredsløb skal tilførselstrykket være mellem 0,2MPa og 0,6MPa, afhængigt af pumpehastighed og viskositet hydraulisk væske

◆Motor

Tryk på Port A eller B

Nominelt tryk pn = 35MPa

Peak Pressure p_maks= 40MPa

Summen af trykket i porte A og B må ikke overstige 70MPa (individuelt tryk på hver side Maks. 40MPa)

▶Outlet driftspres

◆Pumpee

Nominelt pres --- s_N= 35MPa

Peak Pressure ----- s_maks= 40MPa

Sagtryk

▶Maksimalt tilladt sagstryk (ved havn t)

PABS ---- 0,2MPa

▶ Olietemperaturområde

t_min---- -25 ℃

t_maks--- +80 ℃

▶ Viskositetsområde

V_min---- (For kortperioder) 10 mm²/s

V_maks--- (i korte perioder) 1000 mm²/s

▶ Optimal driftsviskositet

V_Opt--- 16-36mm²/s

Produktfunktion og anvendelse af aksialt stempel fast pumpe/motor A2F

Funktioner

▶ High Performance Rotary Group med velprøvet sfærisk kontrolområde med fordelene: selvcentrerende lav perifer hastighed, høj effektivitet.

▶ Robuste rullende lejer udholder lang levetid.

▶ Drivaksel, der er i stand til at vedtage radial belastning.

▶ ISO -monteringsflange, ensartet til fast forskydning.

▶ Pumper/motorer og variable motorer fra størrelse 55.

▶ kan bruges i forbindelse med ild-resistente væsker.

▶ Generering af lavt lyde.

Anvendelse

Axial stempel fast pumpe/motor A2F er vidt brugt i ingeniørmaskiner, kulmaskineri, landbrugsmaskiner, metallurgisk udstyr, værktøjsmaskiner osv.
