Når du arbejder med hydrauliske systemer, er det mere vigtigt at holde væsken i den rigtige retning, end du måske tror. Z1S kontraventilsandwichpladen fra Bosch Rexroth gør præcis det - den lader væske passere én vej, mens den blokerer for at gå baglæns. Dette enkle job er afgørende i alt fra fabriksmaskiner til entreprenørudstyr.
Hvad gør Z1S kontraventilsandwichplade anderledes
Z1S kontraventilsandwichpladen har fået sit navn fra, hvordan den installeres. I stedet for at forbinde med slanger og fittings, sidder den mellem andre komponenter som et sandwichlag. Dette design sparer plads og reducerer antallet af tilslutningspunkter, hvor der kan opstå utætheder. Ventilen bruger en fjederbelastet tallerkenmekanisme, der lukker tæt mod omvendt flow, hvilket opnår næsten nul lækage, selv når trykket når 350 bar.
Kontraventilens sandwichpladedesign fungerer godt på trange steder. Maskinbyggere stabler ofte flere Z1S-enheder lodret i hydrauliske manifolder, hvilket skaber komplekse kontrolkredsløb uden at tilføje omfangsrige eksterne rør. Denne modulære tilgang følger ISO 4401-standarderne, hvilket betyder, at Z1S kontraventilsandwichpladen passer til komponenter fra forskellige producenter.
Sådan fungerer Z1S kontraventilsandwichpladen
Inde i hver Z1S kontraventilsandwichplade sidder en tallerken - normalt lavet af højtydende plastik - holdt mod sit sæde af en fjeder. Når væsketrykket fra fremadgående retning når tærskelværdien for revnetryk, løftes tallerkenventilen, og væsken strømmer igennem. I det øjeblik trykket falder eller vender om, skubber fjederen ventilen nedad igen og forsegler passagen.
Z1S-serien tilbyder forskellige revnetryk: 0,5, 1,5, 3 og 5 bar muligheder. Lavere revnetryk fungerer bedre i systemer, hvor du ønsker minimal modstand, mens højere indstillinger forhindrer utilsigtet åbning fra trykspidser. Kontraventilens sandwichpladekonfiguration håndterer strømme op til 40 liter pr. minut i størrelse 6-modeller og 100 liter pr. minut i størrelse 10-varianter.
Valg af den rigtige Z1S kontraventilsandwichplade
Bosch Rexroth laver otte forskellige lukkefunktionsvarianter af Z1S kontraventilsandwichpladen. Nogle blokerer flow i én kanal, mens andre håndterer to kanaler samtidigt. De mest almindelige versionsblokke flyder fra port A2 til A1, men du finder muligheder for næsten enhver kredsløbskonfiguration.
Størrelsen betyder noget, når du vælger din sandwichplade til kontraventil. Størrelsen 6 Z1S vejer omkring 0,8 kg og klarer tryk op til 350 bar. Størrelse 10 enheder er større med 2,3 kg, men kan klare 100 liter flow i minuttet. Begge versioner arbejder med mineralske hydrauliske olier og kan tilpasses til biologisk nedbrydelige væsker, når du vælger kompatible tætninger.
Tætningsmaterialet påvirker ydeevnen betydeligt. Standard FKM-tætninger klarer de fleste applikationer godt, især når væskehastigheden overstiger 4 meter i sekundet. Til situationer med lavere tryk og langsommere flow reducerer bløde NBR-tætninger slid på sammenpassede overflader. Din kontraventilsandwichplade holder længere, når tætningen matcher dine driftsbetingelser.
Installation af din Z1S kontraventilsandwichplade
At få installationen rigtigt afgør, hvor godt din Z1S kontraventilsandwichplade yder. Monteringsoverfladen skal være flad inden for 0,01 millimeter pr. 100 millimeter og glat med en overfladeruhed, der ikke er større end 4 mikrometer. Disse specifikationer lyder måske præcise, men de forhindrer lækager, der kan udvikle sig over tid.
Kontraventilens sandwichplade monteres med fire skruer - M5 til størrelse 6 eller M6 for størrelse 10-modeller. Drejningsmoment betyder noget her. Enheder i størrelse 6 har brug for 8 til 10 newtonmeter, mens størrelse 10 kræver 15,5 newtonmeter plus eller minus 10 procent. Brug af skruer med styrkeklasse 10.9 sikrer, at monteringen forbliver sikker selv under vibrationer.
Du kan installere Z1S kontraventilsandwichpladen i enhver retning. Designet afhænger ikke af tyngdekraften for at fungere. Bare sørg for, at den blå plastikbøsning, der følger med nogle modeller, forbliver beskyttet under monteringen. Denne bøsning giver yderligere tætning og bør ikke beskadiges eller fjernes, medmindre du udskifter hele ventilen.
Hvor Z1S kontraventilsandwichpladen fungerer bedst
Hydrauliske presser er afhængige af kontraventilsandwichplader for at holde lasten sikkert. Når pressen holder pause mellem cyklusser, forhindrer Z1S væsken i at strømme bagud, hvilket ville lade pressestempelet drive nedad. Denne lastholdende funktion har betydning for både sikkerhed og præcision.
Værktøjsmaskiner bruger Z1S kontraventilsandwichpladen i CNC-spindler og værktøjsskiftere. Det kompakte sandwichdesign passer ind i trange rum omkring roterende komponenter. Højhastighedskredsløb i disse maskiner nyder godt af ventilens metaltætningsmulighed, som håndterer hastigheder over 4 meter i sekundet uden for stort slid.
Mobilt udstyr som gravemaskiner og kraner har brug for pålidelig flowkontrol under udfordrende forhold. Z1S kontraventilsandwichpladen håndterer temperatursvingninger og vibrationer, der er almindelige på byggepladser. Vinklede varianter af kontraventilens sandwichplade hjælper med at lede væskestrømmen effektivt i de trange rammer af mobilt maskineri.
Vedligeholdelse af din Z1S kontraventilsandwichplade
Ren hydraulikvæske holder din kontraventilsandwichplade i orden. Bosch Rexroth specificerer ISO 4406 forureningsklasse 20/18/15, som kræver filtrering ned til 20 mikrometer. Snavset væske får tallerkenen til at sætte sig fast eller slides for tidligt, hvilket fører til utætheder eller manglende lukning.
Regelmæssige inspektioner bør kontrollere for eksterne utætheder omkring monteringsoverfladen og måle trykfald over ventilen. Et øget trykfald signalerer ofte, at der opstår forurening indeni. Z1S kontraventilsandwichpladen tilbyder ikke muligheder for reparation i stedet - hvis den interne tallerkensamling svigter, udskifter du hele enheden.
Temperaturen påvirker, hvordan din kontraventilsandwichplade yder. Z1S fungerer fra -20°C til +80°C, hvilket matcher de fleste hydrauliske væsketemperaturområder. Væskeviskositeten skal forblive mellem 2,8 og 500 kvadratmillimeter pr. sekund. Uden for disse områder åbner ventilen muligvis ikke ved det specificerede revnetryk eller kan udvikle utætheder.
Fejlfinding Almindelige Z1S kontraventilsandwichpladeproblemer
Når en kontraventilsandwichplade ikke åbner, forårsager forurening normalt problemet. Gennemskylning af systemet i overensstemmelse med ISO-renhedsstandarder løser ofte problemer med fastklæbning. Hvis skylningen ikke virker, kan fjederen være træt og skal udskiftes - hvilket betyder, at hele ventilen skal udskiftes.
Overdreven lækage gennem din Z1S kontraventilsandwichplade peger typisk på slidte tætninger eller brug af væske, der er uforenelig med tætningsmaterialet. Kontroller, at du kører den korrekte hydraulikolietype, og at tætningerne passer til din applikation. Biobaserede væsker kræver andre tætninger end standard mineralolier.
Højt trykfald hen over ventilen tyder på, at du måske har valgt det forkerte revnetryk, eller at snavs begrænser flowet. Kontraventilens sandwichplade skal vise gradvis trykstigning med flowhastigheden. Et pludseligt spring i trykfald indikerer intern blokering, der kræver udskiftning af ventilen.
Støjende drift kommer ofte fra kavitation - når væskehastigheden bliver for høj og skaber dampbobler, der kollapser voldsomt. Tilføjelse af flowdæmpning opstrøms eller skift til en kontraventilsandwichplade med metaltætninger kan reducere kavitationsstøj. Nogle gange eliminerer øget systemtryk de forhold, der forårsager kavitation.
Sammenligning af Z1S kontraventilsandwichplade med andre muligheder
Inline kontraventiler koster mindre end sandwichplader, men fylder mere og har brug for ekstra slangeforbindelser. Z1S kontraventilsandwichpladen integreres direkte i din ventilstabel og eliminerer fire slangeender og deres potentielle lækagepunkter. For manifold-monterede systemer giver sandwich-designet mere mening.
Pilotbetjente kontraventiler tilbyder fjernbetjeningsmuligheder, som Z1S kontraventilsandwichpladen mangler. De kræver dog yderligere pilotledninger og kontrolventiler, hvilket tilføjer kompleksitet, som dit system måske ikke har brug for. For enkel envejs flowkontrol giver den direkte betjente Z1S pålidelig ydeevne uden ekstra komponenter.

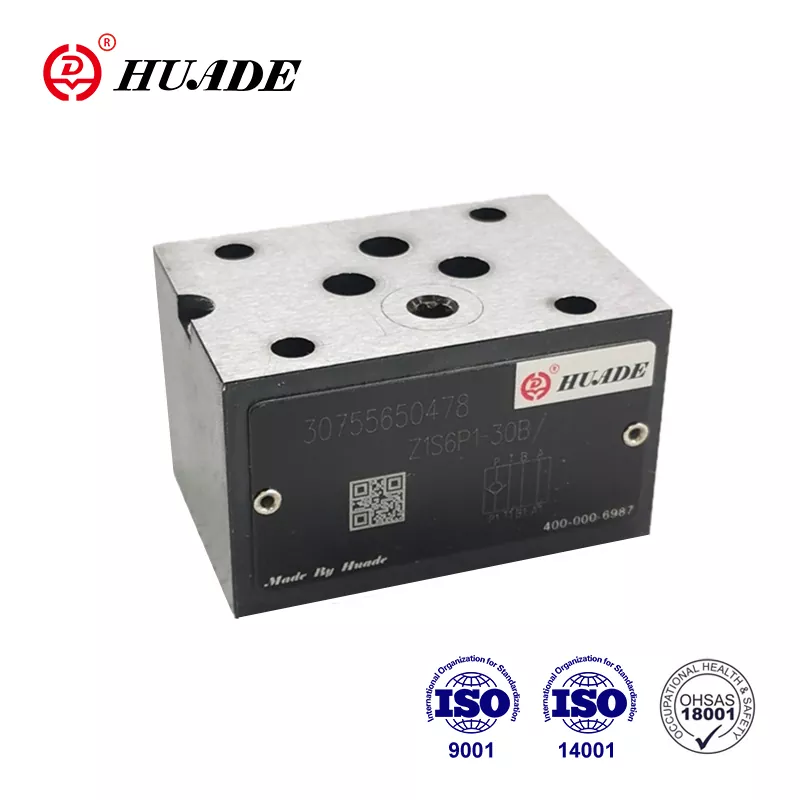

Alternative producenter som Huade og Hengli producerer kontraventilsandwichplader, der er kompatible med ISO 4401-standarder. Disse muligheder kan koste 30 til 50 procent mindre end ægte Bosch Rexroth-enheder. Kvaliteten opfylder normalt krav til ikke-kritiske applikationer, men originale Z1S-ventiler tilbyder dokumenteret pålidelighed i krævende miljøer.
Få mest muligt ud af din Z1S kontraventilsandwichplade
Z1S kontraventilsandwichpladen leverer pålidelig envejs flowkontrol, når du matcher ventilen til din applikation. Valg af det rigtige revnetryk, tætningstype og størrelse sikrer optimal ydeevne. Korrekt installation med korrekt drejningsmoment og overfladeforberedelse forhindrer lækager. Vedligeholdelse af ren væske og ophold inden for temperaturgrænser forlænger levetiden.
Denne kontraventilsandwichplade fungerer i systemer fra 0,5 bar til 350 bar tryk og håndterer mineralolier eller biologisk nedbrydelige væsker med passende tætninger. Den kompakte sandwichmontering reducerer pladsbehovet og giver samtidig lækagefri drift. Uanset om du designer et nyt hydraulisk system eller opgraderer et eksisterende, tilbyder Z1S kontraventilsandwichpladen en gennemprøvet løsning til retningsbestemt flowkontrol.
For detaljerede specifikationer og bestillingsoplysninger leverer Bosch Rexroth omfattende datablade gennem deres distributører. Hvis du tager dig tid til at gennemgå disse dokumenter, hjælper det dig med at vælge den nøjagtige variant af Z1S kontraventil sandwichplade, som din applikation kræver.
