Når industrimaskiner skal ændre retning pålideligt, tilbyder retningsreguleringsventilen WMR-serien en løsning, der har været tillid til i årtier. Disse mekanisk betjente ventiler styrer strømmen af hydraulikvæske i industrielle systemer og bestemmer, hvornår cylindre trækkes ud eller tilbage, og hvornår motorer roterer fremad eller bagud.
WMR-ventilen skiller sig ud, fordi den virker gennem ren mekanisk handling. En rulle eller et stempel bliver skubbet af en knast eller bevægelig del, som flytter den indvendige spole og omdirigerer oliestrømmen. Denne direkte fysiske forbindelse betyder, at ventilen reagerer på maskinens faktiske position i stedet for elektriske signaler, hvilket gør den ideel til applikationer, hvor mekanisk pålidelighed betyder mest.
Forstå den grundlæggende funktion

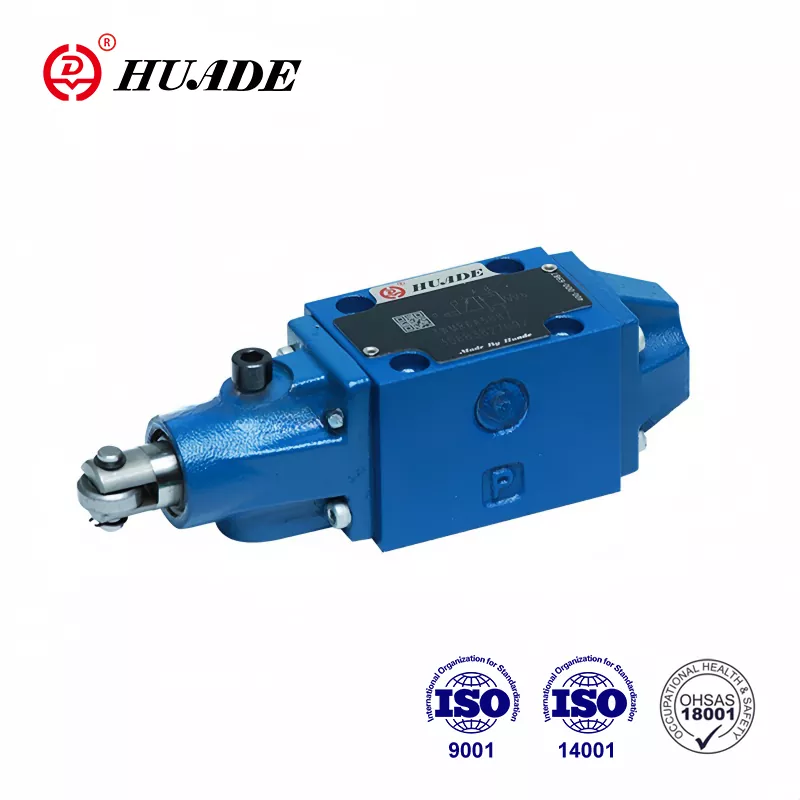

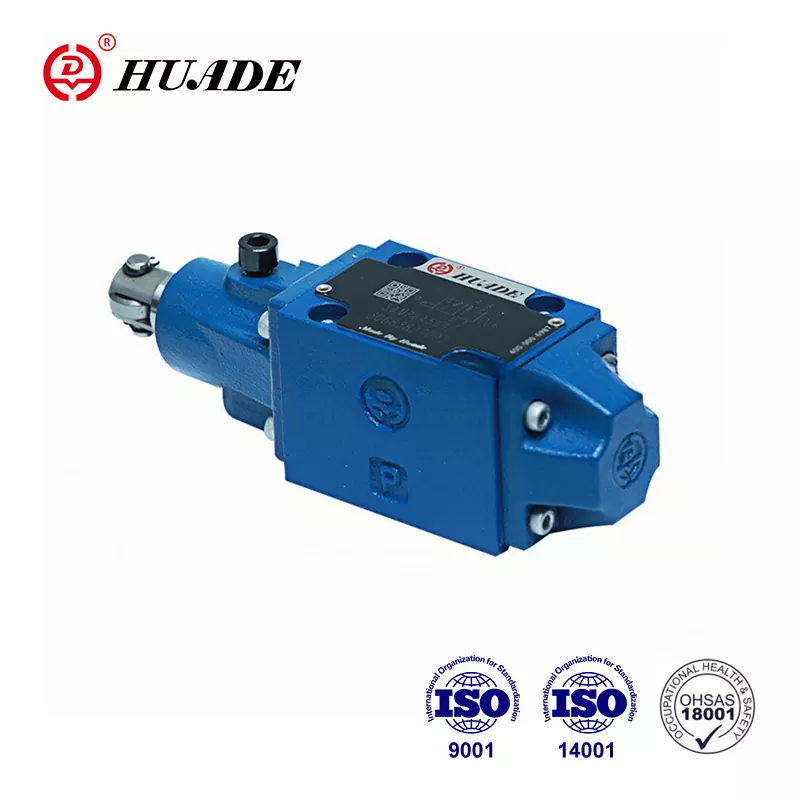

Retningsreguleringsventilen WMR fungerer som en spoleventil monteret på en underplade. Når intet skubber rullen, holder returfjedre spolen i neutral position. Når en ekstern knast eller mekanisk komponent presser mod rullestemplet, glider spolen ind i ventilhuset og forbinder forskellige porte sammen. Denne handling omdirigerer hydraulikvæske til at drive aktuatorer i den ønskede retning.
Denne designfilosofi skaber en direkte forbindelse mellem fysisk position og hydraulisk handling. Værktøjsmaskiner, kraner og materialehåndteringsudstyr bruger dette princip for at sikre, at bevægelser sker i den rigtige rækkefølge. Ventilen kan ikke skifte, før noget fysisk bevæger rullen, hvilket giver en iboende sikkerhed i mange applikationer.
Tekniske specifikationer, der betyder noget
Retningsreguleringsventilen WMR-serien kommer i to hovedstørrelser efter ISO 4401-standarder. NG6-størrelsen håndterer flow op til 60 liter i minuttet og tryk op til 315 bar ved P-, A- og B-portene. NG10-størrelsen tilbyder lignende trykklassificeringer med højere flowkapacitet. Disse specifikationer gør det muligt for ventilen at arbejde i krævende industrielle miljøer.
Driftstemperaturen varierer fra minus 20 grader Celsius til positiv 80 grader Celsius med standard NBR tætninger. Ventilen accepterer hydrauliske væsker med en viskositet mellem 2,8 og 500 kvadratmillimeter pr. sekund. Vedligeholdelse af væskerenhed ved ISO 4406 klasse 20/18/15 eller bedre hjælper med at forhindre indvendigt slid og forlænger levetiden.
En begrænsning kræver opmærksomhed under systemdesign. T-porten, som returnerer væske til tanken, har en standardtrykgrænse på 60 bar. Mens de vigtigste arbejdsporte nemt håndterer 315 bar, kan overskridelse af 60 bar ved T-porten beskadige tætninger eller forårsage lækage. Nogle højspecifikke varianter øger denne grænse til 210 bar for applikationer med højere modtryk.
Forskellige konfigurationer til forskellige behov
Retningsreguleringsventilen WMR-serien tilbyder flere spolekonfigurationer, typisk vist som hydrauliske symboler. En fire-ports, tre-positions ventil kan holde alle porte blokeret i neutral, eller den kan forbinde visse porte til tanken. Symbolkoder som C, E, J, L og M angiver, hvilke porte der forbindes i hver position. Producenter tilbyder omkring 19 forskellige symbolvariationer for at matche forskellige kredsløbskrav.
To-positionsventiler giver enklere on-off kontrol. Tre-positionsventiler tilføjer en neutral tilstand, der kan blokere flow, tillade fri bevægelse eller skabe andre forhold afhængigt af spolens design. Valget af den rigtige konfiguration afhænger af, om cylinderne skal holde deres position, når ventilen vender tilbage til neutral, eller om de skal flyde frit.
Producenter og modelvariationer
Bosch Rexroth producerer den originale WMR-serie som en del af deres Hydronorma-produktfamilie. Deres NG6 størrelse 5X-serie inkluderer forskellige rullearrangementer og monteringsmuligheder. Ventilerne monteres på standardiserede underplader efter CETOP-mønstre, hvilket forenkler udskiftningen og tillader blanding af komponenter fra forskellige producenter.
Hengli Hydraulics tilbyder WMR/U10-serien til NG10-applikationer. Deres L3X-serie giver 19 symbolmuligheder med både R-type og U-type rullekonfigurationer. Denne variant hjælper ingeniører med at vælge den nøjagtige rulleposition og aktiveringsretning, der er nødvendig for deres specifikke maskinlayout.
Andre leverandører som PONAR Wadowice og Leader Hydraulics fremstiller kompatible ventiler. Standardiseringen under ISO 4401 betyder, at disse ventiler fysisk kan udveksles, selvom designere bør verificere, at trykklassificeringer, flowkapaciteter og spolekonfigurationer matcher deres applikationsbehov.
Installationskrav
Korrekt installation af en retningsreguleringsventil WMR starter med overfladeforberedelse. Monteringsfladen på underpladen skal opfylde planhedsspecifikationerne på 0,01 pr. 100 millimeter med en maksimal overfladeruhed på Rz 4. Eventuelle uregelmæssigheder kan skabe lækage rundt om ventilbasen.
Fire M6 gange 40 millimeter med indvendige hovedskruer fastgør ventilen til underpladen. Stramning af disse bolte til 9 newtonmeter med en tolerance på plus eller minus 15 procent giver tilstrækkelig spændekraft uden at forvrænge ventilhuset. Krydsspænding i et diagonalt mønster sikrer en jævn trykfordeling.
Hydrauliksystemet skal bruge korrekt filtrering før tilslutning til retningsreguleringsventilen WMR. Installation af filtre, der bibeholder ISO 4406 klasse 20/18/15 renhed, beskytter de tætte afstande mellem spolen og kroppen. Selv små partikler kan ridse disse overflader og forårsage intern lækage eller klæbning.
Real-World-applikationer
Værktøjsmaskiner bruger retningsreguleringsventilen WMR til værktøjsskiftesekvenser og arbejdsopspændingsoperationer. Når maskinspindelen eller værktøjsskifteren bevæger sig til bestemte positioner, aktiverer knasterne rullen og udløser hydrauliske bevægelser. Dette sikrer, at den korrekte rækkefølge sker automatisk uden elektroniske kontroller.
Minedrift og metallurgisk udstyr er afhængig af disse ventiler til transportørpositionering og portkontrol. De barske miljøer i disse industrier gør mekanisk aktivering attraktiv, fordi der ikke er nogen elektriske forbindelser, der korroderer eller svigter. Støv og fugt, der ville ødelægge elektroniske sensorer, har minimal indvirkning på et simpelt rulle- og knastarrangement.
Løfteplatforme og sakselifte har WMR-ventiler i sikkerhedssystemer. Rullepositionen kan angive, om sikkerhedsbøjler er på plads, eller om platformen har nået bestemte højder. Denne fysiske verifikation tilføjer redundans til sikkerhedskredsløb og overholder regler, der kræver mekaniske aflåsninger.
Vedligeholdelse og fejlfinding
Ekstern lækage omkring monteringsfladen indikerer normalt beskadigede O-ringe eller en forkert tilspændt ventil. Eftersyn og udskiftning af monteringspakningen løser de fleste eksterne lækageproblemer. Verifikation af, at monteringsoverfladen forbliver flad og ubeskadiget, forhindrer gentagelse.
Intern lækage viser sig, når aktuatorer driver langsomt, når ventilen skal holde dem på plads. Dette skyldes ofte, at forurenet væske bærer spolen og boringen. Kontrol af væskerens renhed og udskiftning af filtre løser årsagen. I alvorlige tilfælde kan ventilen have behov for udskiftning, hvis sliddet overstiger acceptable grænser.
Klæbrig eller træg drift sker, når spolen ikke bevæger sig frit inde i boringen. Forurening topper igen listen over årsager, men drift uden for de angivne temperatur- eller viskositetsområder skaber også problemer. At sikre, at hydraulikvæsken forbliver inden for specifikationerne, forhindrer de fleste driftsproblemer med retningsreguleringsventilen WMR.
Sammenligning med andre ventiltyper
WMM-serien bruger en manuel håndtag i stedet for en rulle til aktivering. Operatører flytter manuelt håndtaget for at ændre ventilposition, hvilket fungerer godt for kontroller, som folk betjener direkte. WMD-serien erstatter håndtaget med en drejeknap, hvilket giver en mere kompakt manuel kontrolmulighed.
Elektrisk betjente magnetventiler giver fjernbetjening, men kræver elektrisk strøm og styresignaler. Disse ventiler skifter hurtigere end mekaniske typer, men introducerer potentielle fejlpunkter gennem ledninger, solenoider og elektroniske controllere. Retningsreguleringsventilen WMR eliminerer disse bekymringer i applikationer, hvor mekanisk aktivering giver mening.
Pilotbetjente ventiler bruger hydraulisk tryk til at flytte større spoler, hvilket tillader kontrol af højere flow med mindre aktiveringskræfter. Disse ventiler koster mere og tilføjer kompleksitet sammenlignet med det direkte virkende WMR-design. Til applikationer inden for flow- og trykkapaciteterne i WMR viser det simplere design sig ofte mere pålideligt og økonomisk.
Overvejelser om trykstyring
Mens P-, A- og B-portene håndterer 315 bar sikkert, kræver T-portbegrænsningen opmærksomhed på systemets design. Enhver begrænsning i tankledningen eller brug af en trykbeholder øger trykket ved T-porten. Modtryk fra andre ventiler, der deler den samme tankledning, påvirker også denne port.
Installation af en separat tankledning til ventiler med betydelig returstrøm hjælper med at styre T-porttrykket. Nogle designere bruger en dedikeret lavtryksreturmanifold, der forbindes direkte til tanken med minimal begrænsning. For systemer, hvor højere T-porttryk er uundgåelig, forhindrer specificering af højtryksvarianter af retningsreguleringsventilen WMR for tidlig tætningsfejl.
Kontraventiler eller begrænsninger på visse kredsløbssteder kan uventet skabe tryk ved T-porten. Omhyggelig kredsløbsanalyse under design identificerer disse situationer. Trykmålere ved T-porten under idriftsættelse verificerer, at de faktiske forhold holder sig inden for specifikationerne.
Flow Control Integration
Retningsreguleringsventilen WMR skifter strømningsretning, men styrer ikke strømningshastigheden direkte. De fleste applikationer kræver yderligere flowkontrol for at regulere aktuatorhastigheden. Nåleventiler eller trykkompenserede flowkontroller installeres enten i kredsløbet eller direkte i ventilportene.
Nogle WMR-modeller accepterer kassettebegrænsere med gevind, der installeres direkte i P-porten. Disse propper i størrelse B08, B10 eller B12 giver enkel flowbegrænsning og dæmpning af trykspidser. Det integrerede design sparer plads og reducerer antallet af separate komponenter i den hydrauliske manifold.
Måler-ind flow-kontrol begrænser væske ind i aktuatoren, mens måler-out-kontrol begrænser returflow. Valget afhænger af belastningskarakteristika og ønsket kontrolkvalitet. Retningsreguleringsventilen WMR tillader begge tilgange gennem korrekt kredsløbsdesign omkring ventilen.
Markedsovervejelser for 2025
Udfordringer i forsyningskæden påvirker fortsat tilgængeligheden af hydrauliske komponenter. Ledetider for specialiserede WMR-konfigurationer kan strække sig over flere måneder, hvor nogle producenter angiver leveringsdatoer til september 2025. Planlægning i forvejen og vedligeholdelse af strategisk lager hjælper med at undgå produktionsforsinkelser.
Priser for standard NG6-konfigurationer starter omkring 800 amerikanske dollars fra store producenter. Det sekundære marked tilbyder alternativer, med brugte ventiler nogle gange tilgængelige i intervallet 150 til 200 dollar. Køb af brugte ventiler kræver dog omhyggelig inspektion for at verificere den indre tilstand og undgå for tidlig fejl.
Multi-sourcing-strategier, der omfatter både premium-mærker som Bosch Rexroth og kompatible alternativer fra producenter som Hengli, giver leveringsfleksibilitet. ISO 4401-standardiseringen betyder, at det er muligt at skifte mellem mærker, hvis specifikationerne matcher. Vedligeholdelse af godkendte leverandørlister for flere leverandører reducerer risikoen i det nuværende markedsmiljø.
Rollen i moderne automatisering
Efterhånden som fabrikkerne tilføjer flere sensorer, controllere og netværkstilslutning, tilbyder den enkle mekaniske retningsreguleringsventil WMR strategiske fordele. Det kan ikke hackes, kræver ingen softwareopdateringer og fejler på forudsigelige måder. Denne pålidelighed bliver værdifuld for sikkerhedskritiske funktioner, der kræver mekanisk backup.
Europæiske regler som Cyber Resilience Act fokuserer på digital produktsikkerhed. Rent mekaniske komponenter som WMR-ventilen falder uden for disse krav, hvilket forenkler overholdelse for maskinproducenter. Ventilen giver et sikkert fundament, der ikke introducerer cybersikkerhedssårbarheder i systemet.
Energieffektivitet handler om at drive interessen for at optimere hydrauliske systemer. Selvom retningsreguleringsventilen WMR i sig selv ikke sparer energi, bidrager dens pålidelighed og lave interne lækage til den samlede systemeffektivitet. Korrekt dimensionerede ventiler med passende flowklassificeringer minimerer trykfald og spildvarmeudvikling.
Valg af den rigtige konfiguration
At vælge en retningsreguleringsventil WMR starter med at forstå anvendelseskravene. Maksimal flowhastighed og tryk bestemmer, om NG6 eller NG10 dimensionering er passende. Aktuatortypen og den ønskede neutrale positionsadfærd dikterer den nødvendige symbolkonfiguration.
Rullepositionering påvirker, hvordan ventilen integreres med det mekaniske system. R-type ruller monteres på den ene side, mens U-type ruller monteres på en anden, hvilket giver fleksibilitet i knastplacering. Den krævede aktiveringskraft og den tilgængelige knastgeometri påvirker dette valg.
Valg af tætningsmateriale afhænger af væsketype og ekstreme temperaturer. Standard NBR-tætninger arbejder med petroleumsbaseret hydraulikolie i typiske industrielle temperaturområder. Højtemperaturapplikationer eller syntetiske væsker kan kræve FKM-tætninger, der tåler forskellige forhold. Verifikation af kemisk kompatibilitet forhindrer hævelse eller forringelse af tætninger.
Dokumentation og supportressourcer
Producenter leverer detaljeret teknisk dokumentation for retningsreguleringsventilen WMR gennem deres hjemmesider. Datablade viser nøjagtige specifikationer, dimensioner og bestillingskoder. Installationsmanualer dækker monteringsprocedurer og drejningsmomentværdier i detaljer.
CAD-modeller i forskellige formater hjælper med maskindesign og manifoldlayout. Disse 3D-repræsentationer viser nøjagtige ventilkonvolutter og portplaceringer, hvilket muliggør interferenskontrol før fysisk prototyping. De fleste producenter tilbyder modeller i STEP- eller IGES-formater, der importeres til almindelig designsoftware.
Applikationsteknisk support hjælper med at løse komplekse kredsløbsdesignspørgsmål. Producenter opretholder tekniske teams, som kan anbefale specifikke konfigurationer til usædvanlige applikationer eller fejlfinde problemer i eksisterende systemer. Udnyttelse af disse ressourcer i designfasen forhindrer dyre fejl og redesigns.
Afsluttende overvejelser
Retningsreguleringsventilen WMR tjener applikationer, hvor mekanisk positionskontrol og pålidelig kobling betyder mere end elektronisk sofistikering. Dets gennemprøvede design håndterer krævende forhold inden for minedrift, metalbearbejdning og materialehåndtering uden sårbarhederne ved elektroniske kontroller. At forstå dets muligheder og begrænsninger giver ingeniører mulighed for at anvende det effektivt.
Korrekt væskestyring forlænger ventilens levetid betydeligt. Vedligeholdelse af renhedsstandarder, drift inden for specificerede temperatur- og viskositetsintervaller og styring af T-porttrykket forhindrer de fleste fejltilstande. Disse enkle forholdsregler gør retningsreguleringsventilen WMR til en langtidsholdbar komponent, der giver årtiers service.
I en verden, der skubber mod digital transformation, beviser WMR-ventilen, at mekaniske løsninger stadig har vigtige roller. Dens manglende evne til at blive hacket eller fjernmanipuleret giver iboende sikkerhed. Den fysiske sammenhæng mellem maskinens position og hydrauliske handling skaber forudsigelig adfærd, som sikkerhedssystemer kan stole på. Af disse grunde forbliver retningsreguleringsventilen WMR relevant i moderne industriel hydraulik.
