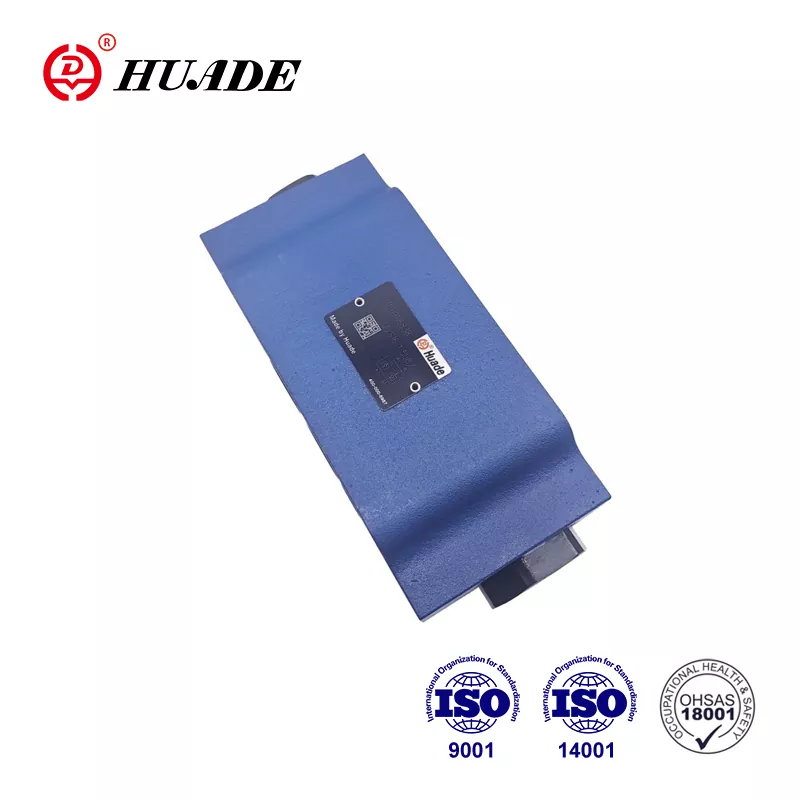

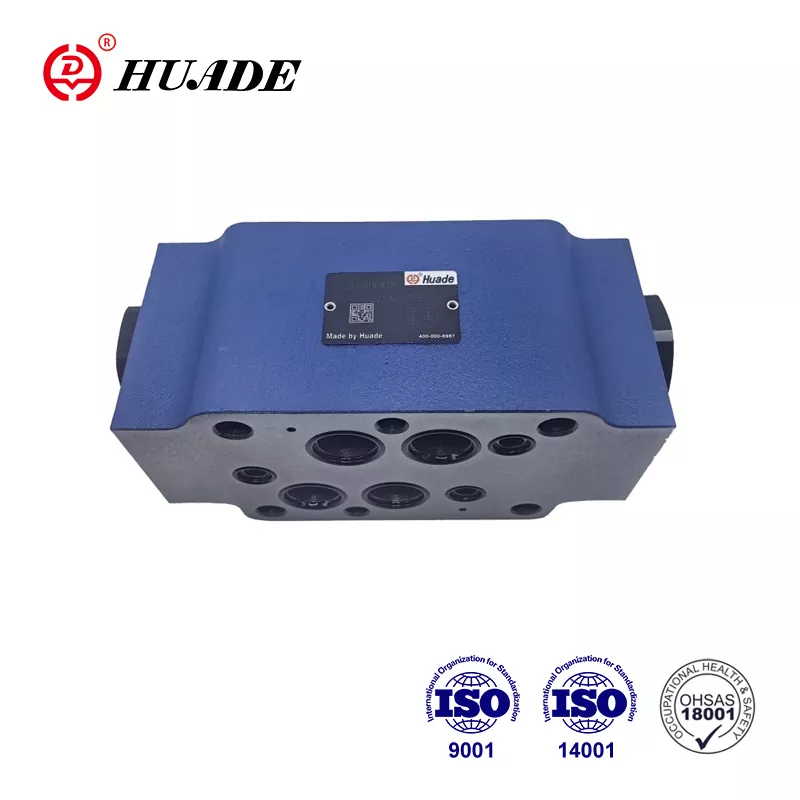

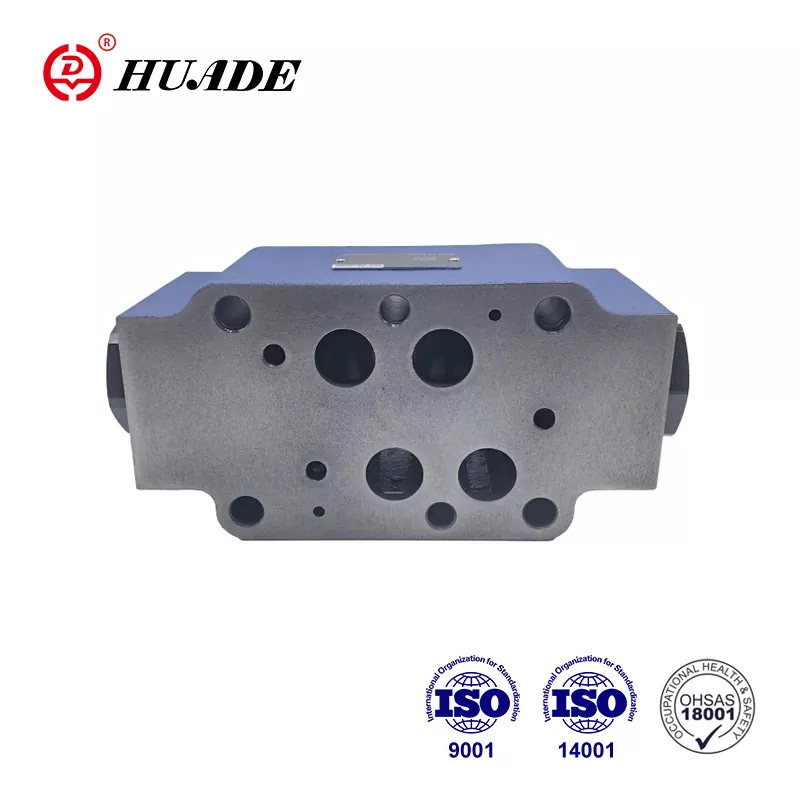

Kontraventilsandwichplade Z2S 22

Huafilter er den eneste autoriserede oversøiske agent for Beijing Huade Hydraulic Industrial Group i 2023. Vi har specialiseret os i at levere hydrauliske kontraventiler i mange år i Kina. Vi garanterer kvaliteten af Check Valve Sandwich Plate Z2S 22, vi har solgt i et år. Vi er sikre på, at kvaliteten er i overensstemmelse med dine krav. Vores kontraventiler har altid levet op til de internationale standarder. Vi yder en god eftersalgsservice med erfarne ingeniører, der yder rettidig teknisk support. Hvis du leder efter hydrauliske ventiler med høj kvalitet, lav pris og stabil ydeevne, så kontakt os venligst.

Send forespørgsel Download PDF

Produkt beskrivelse

Som Kinas førende producent af hydraulisk transmission og kontrolteknologi har Huade to langsigtede samarbejdserfaringer med Rexroth. Huade® kontraventiler Z2S 22 er konkurrencedygtige med velkendte produkter med god kvalitet og lavere pris. Fabrikken har bestået ISO9001, ISO14001 og OH SAS18001. Huade® kontraventiler er mere avancerede i teknologi og mere holdbare end de tilsvarende produkter i denne serie. Det er et velkendt nationalt mærke i Kina. Huades hydrauliske ventiler er meget udbredt i militærindustrien og andre områder på grund af den overlegne ydeevne.

Produktparameter for kontraventilsandwichpladen Z2S 22

Størrelse	6	10	16	22
Maks. flow (L/min.)	til 60	til 120	til 300	til 450
Maks. driftstryk (MPa)	til 31,5
Revnetryk (MPa)	Se karakteristiske kurver
Vejbeskrivelse	Se symboler
Arealforhold	A1/A2=1:3	A1/A2=1:11,45	A1/A2=1:11,8	A1/A2=1:13,6
Arealforhold	A1/A2=1:3	A3/A2=1:2,86	A3/A2=1:2,8	A3/A2=1:2,8
Trykvæske	Mineralolier (til NBR tætning) eller fosfatester (til FPM tætning)
Trykvæsketemperaturområde (℃)	-30～+80
Viskositetsområde (mm2/s)	2,8 til 500
Vægt (Kg)	ca.0,8	ca.3	ca.6,5	ca.12

Produktegenskab og anvendelse af kontraventilsandwichpladen Z2S 22

Funktioner:

▶ Til brug i lodrette stablesamlinger

▶ Til lækagefri lukning af en eller to serviceporte

▶ Porteringsmønster til Din 24 340 form A, ISO4401 og CETOP - RP 121H

Anvendelse:

Kontraventilen Z2S 22 bruges til vertikal stablingsinstallation. Det kan forsegle en eller to fungerende olieporte uden lækage efter behov.

Funktioner, sektion, symboler på kontraventilsandwichpladen Z2S 22

Hydraulisk pilotbetjente kontraventiler Z2S 22 er en ny serie med sandwichpladedesign. De bruges til lækagefri lukning af en eller to serviceporte, selv i lange perioder. Frit flow sker fra A1 til A2 eller B1 til B2. Flow i A1 B1 den modsatte retning er blokeret. Når væsken strømmer fra A1 til A2, presses spolen og skubbes til højre, hvorved kugleventilen åbnes, som derefter åbner ventilen. For at sikre korrekt lukning af ventilen skal retningsventilens A2 B2 serviceporte forbindes til tanken i neutral position.

Symbol på Z2S

Typisk kredsløbseksempel på Z2S
