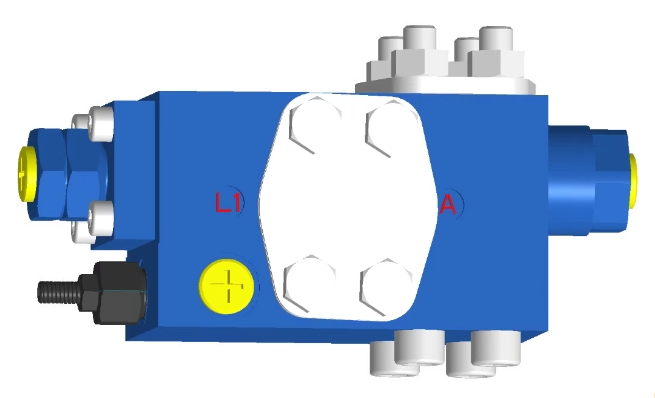

HD-BLV20-1X-balanceventilen er en nøglekomponent i det hydrauliske konstruktionsmaskineri, især i løfteudstyr (såsom lastbilkraner, tårnkraner, luftarbejdsplatforme osv.).
Kernefunktioner
▪ Load kontrol og bevægelsesnøjagtighed
① Den interne pilotproportional kontrol realiserer aktuatorens glatte start og stop (cylinder/motor), hvilket eliminerer jitteren eller påvirkningen under høj inertibelastning.
②Det giver Stefless Speed Regulation Capability i handlinger, såsom løft og sænkning af tunge genstande, variabel amplitude-teleskopisk bevægelse og tilpasser behovene ved mikrobevægelsesdrift (såsom præcis løft).
▪ Sikkerhedsholdfunktion
① Den integrerede mekaniske belastningsventil kan forhindre belastningen i at falde ud af kontrol, selvom de hydrauliske slangeudbrud eller systemet ved et uheld frigiver tryk (i overensstemmelse med ISO 13849 sikkerhedsstandarder).
② Den indbyggede sekundære beskyttelsessikkerhedsventil frigiver trykket, når rørledningstrykket øges unormalt for at beskytte aktuatoren mod skader på grund af spidstryk.
▪Anti-flow-svingningskapacitet
1. trykkompensationsdesignet vedtages. Når pumpen ikke leverer nok olie (f.eks. Motorhastighedsfald), eller belastningen ændres pludselig, justeres ventilåbningen automatisk for at undgå "stall-creep" -fænomenet af aktuatoren.
▪ Tekniske højdepunkter
⑴ Kompositventilkernestruktur: Hovedbalanceventilen, overbelastningsventilen og kontrolventilen er integreret i en for at reducere rørlednings lækagepunkter.
⑵Dynamisk responsoptimering: Pilot Control Oil Circuit Design reducerer åbning og lukning af forsinkelse, og responstiden er mindre end 50 ms.
⑶ Dækstemperaturområdet Tilpasning: Ventilens kropsmateriale og tætninger kan fungere stabilt under -40 ℃ ~ 120 ℃ Arbejdsforhold.
Produktparameter af HD-BLV20-1X afbalanceringsventil
| Størrelse | HD-BLV20-1X | |
| Maksimalt arbejdstryk | 420bar | |
| Maksimalt tryk ved en port (indløb/returolie) | 420bar | |
| Maksimalt tryk ved port B (aktuator/belastning) | 420bar | |
| Maksimalt pilottryk ved Port X | 420bar | |
| Maksimal strømning | 350l/min | |

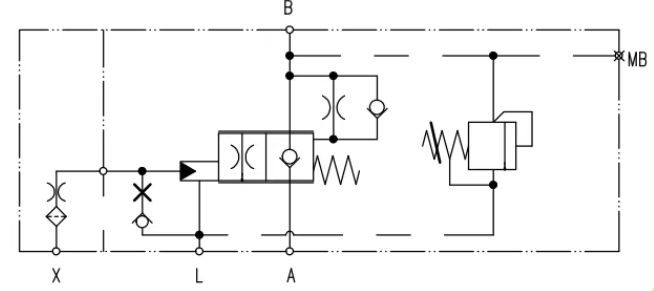

| Flowretning | A → B, fri strømning gennem ikke-returventil | |
| B → A, kontrolleret strøm | ||
| Kontrolmetode | Hydraulisk kontrolforhold | |
| Åbent forhold | 113: 1 | |
| Olietemperatur (℃） | -20 ~ 80 ℃ | |
| Størrelse | Sae1''6000psi | |
| Olieportstørrelse | A 、 b | Sae1 '' 6000psi |
| X 、 l1 l1 、 mb | G1/4 '' | |
