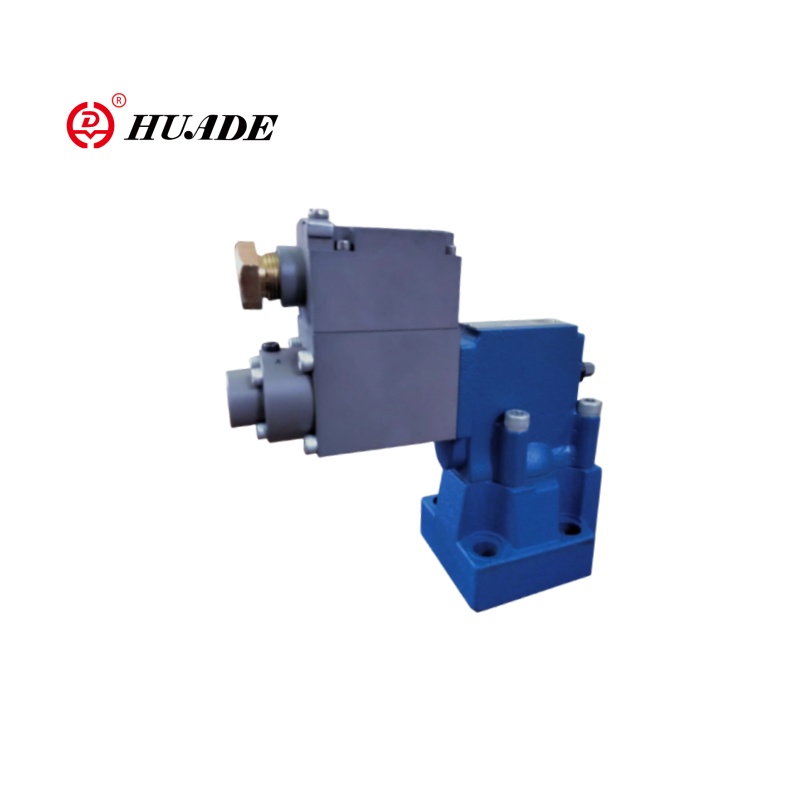

Den eksplosionssikre aflastningsventil DBE-serie er en elektrisk kontrolleret trykreguleringsventil designet til brandfarlige og eksplosive miljøer med præcis proportional trykregulering og sikre eksplosionssikre egenskaber. Proportional aflastningsventil DBE har en indbygget mekanisk nødhjælpsfunktion, skift automatisk til sikkert tryk, når strømmen er slukket. Og slidbestandig belægning på ventilkernen kan forlænge levetiden.
| Væske | Mineralolie egnet til NBR og FKM -tætning |
| Fosfatester til FKM -segl | |
| Fluidetemperaturområde ℃ | -30 til +80 (NBR SEAL) |
| -20 til +80 (FKM SEAL) | |
| Viskositetsområde mm2/s | 2.8 til 380 |
| Linearitet | ± 3,5% |
| Gentagelighed | ＜ ± 2% |
| Elektrisk | |
| Strømkilde | DC |
| Min.Solenoid Current MA | 100 |
| Max.Solenoid Current MA | 800 |
| Coil Modstand | 19,5Ω ved 20 ℃, max.warm Værdi: 28,8Ω |
| Arbejdsstatus | Sammenhængende |
| Max.Working Environmental Temperatur | +50 ℃ |
| Isolering til DIN 4050 | IP65 |
Funktioner:
-Sub-plade montering:
- Porting mønster til DIN 24 340 Form E og ISO 6264
- Til installation i manifolds
- 4 trykvurderinger
- max. trykbegrænsning, valgfri
- Forstærker Type VT-2000 (skal bestilles separat)
Anvendelse:
Eksplosionssikkert trykaflastningsventil DBE kan bruges til boreplatformudblæsning af forebyggere (BOP), nedhulværktøjer, naturgaskomprimeringsstationer, minedrift af hydrauliske understøtninger, skjoldmaskiner, gasekstraktionsudstyr, dybhavsboringsudstyr og eksplosionssikkert dækmaskiner.
Eksempel:
Eksplosionssikre PLC → eksplosionssikker proportional forstærker → DBE-ventil → Hydraulisk aktuator
↑
Eksplosionssikre tryksensor (feedback)
Eksplosionssikkert trykaflastningsventil DBE er pilotdrevet trykaflastningsventil. Det bruges til kontinuerligt at indstille trykket i hydrauliske systemer ved elektrisk signal.

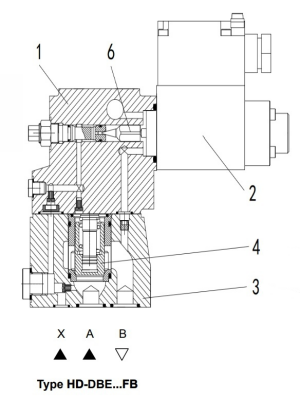

Grundlæggende består disse ventiler af en pilotventil (1) med proportional magnetventil (2) og hovedventilen (3) med hovedspoleindsats (4).
Type HD-DBE ... FB
Trykgrænsen er i relation til den elektriske strømværdi og indstillet ved den proportionale magnetventil (2). Systemtrykket påføres hovedspolen (4). På samme tid påføres trykket på fjederbelastet side af hovedspolen (4) og pilotpoppet (6) via åbning (5) ved pilotventilen (1). Hvis den hydrauliske kraft overstiger magnetventilen, åbnes pilotpoppet (6). Pilotvæske kan flyde tilbage til tank og trykfald forårsaget af åbningerne påvirker hovedspolen (4). Derefter åbner hovedspole (4) kanalen fra pumpe til tank.

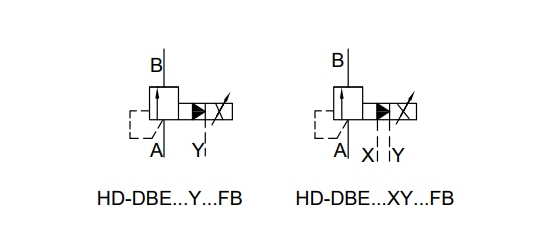

Symbol på Eksplosionssikkert trykaflastningsventil DBE
