Når du arbejder med hydrauliske systemer eller vandrørledninger, kan valget af den rigtige kontraventil gøre forskellen mellem problemfri drift og dyre reparationer. Den galvaniserede kontraventil Type S er blevet et populært valg til mange industrielle applikationer, men det er ikke altid ligetil at forstå, hvad der gør den anderledes end andre muligheder.
Hvad er en galvaniseret kontraventil type S?
En galvaniseret kontraventil Type S er en envejs flowkontrolenhed, der forhindrer væske i at strømme baglæns i dit rørsystem. Den "galvaniserede" del betyder, at ventilhuset har en beskyttende zinkbelægning påført gennem enten varmgalvanisering eller galvanisering. Dette zinklag fungerer som et skjold mod rust og korrosion, hvorfor du ofte vil se disse ventiler i udendørs installationer og vandsystemer.
"Type S"-betegnelsen kan betyde forskellige ting, afhængigt af om du kigger på hydraulisk udstyr eller standard VVS. I hydrauliske applikationer refererer Type S typisk til en fjederbelastet tallerken- eller stempeldesign, der kan håndtere tryk op til 450 bar (ca. 6.500 psi). For rørledningsarbejde kan S angive en svingkontraventil med muffesvejseforbindelser eller en specifik producents serie. Denne sondring har betydning, fordi de to designs fungerer helt forskelligt.
Hvordan virker Type S-mekanismen?

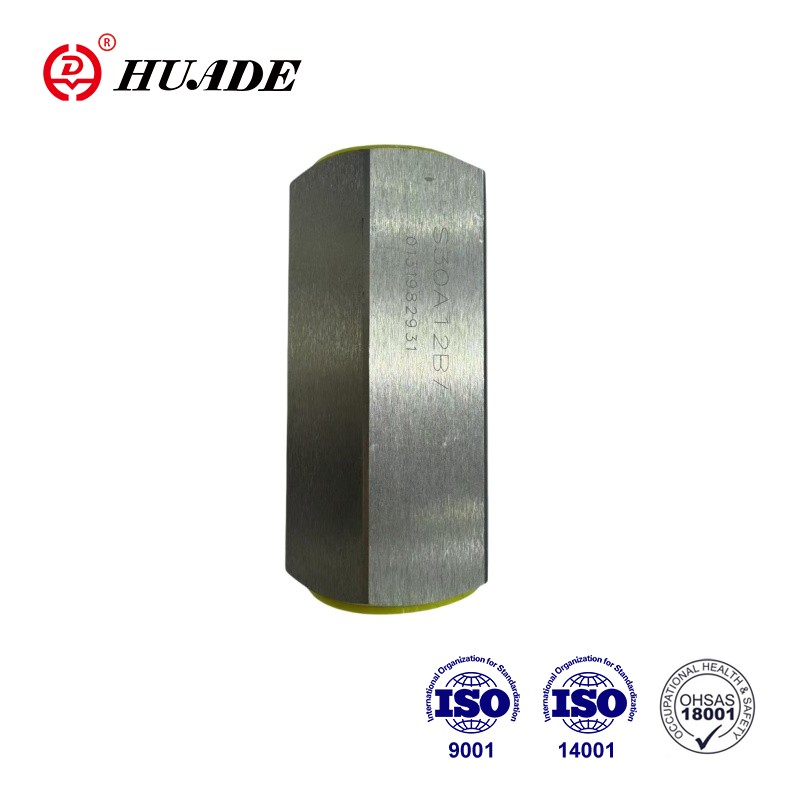

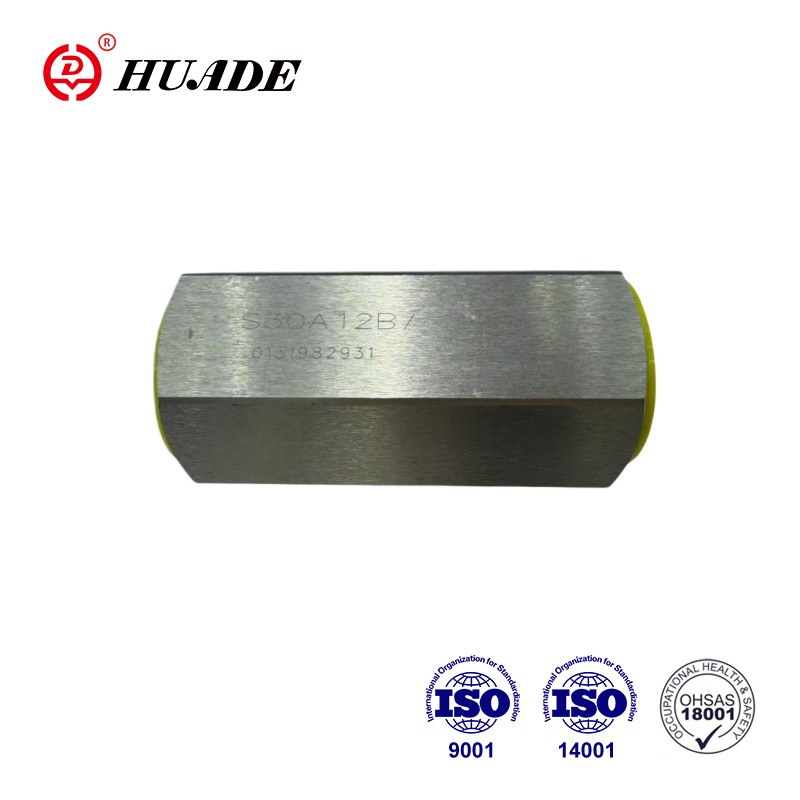

Den hydrauliske version af en galvaniseret kontraventil Type S bruger et fjederbelastet stempel, der glider langs en midterlinje. Når væsketrykket presser stemplet hårdt nok sammen, komprimerer det fjederen og åbner ventilen. I det øjeblik trykket falder eller forsøger at vende tilbage, klikker fjederen stemplet tilbage i sædet, hvilket skaber en tæt forsegling. Dette sker hurtigt, hvilket hjælper med at forhindre vandslag (de høje bankelyde, du nogle gange hører i rør).
Rørledningen Type S har derimod normalt en skive eller klap, der svinger på et hængsel. Tyngdekraften og fremadgående flow skubber skiven åben, og når flowet stopper, falder skiven tilbage på plads. Dette design håndterer større rørstørrelser godt og har ikke noget imod faste partikler i vandet, men det lukker langsommere end stempeltypen. Valget mellem disse to påvirker, hvordan din galvaniserede kontraventil Type S fungerer under virkelige forhold.
Forståelse af den galvaniserede belægning
Galvaniseringsprocessen involverer dypning af ståldele i smeltet zink ved omkring 840°F. Dette skaber flere lag: et indre zink-jernlegeringslag, der binder tæt til stålet, og et ydre rent zinklag, der tager slaget fra miljøeksponering. Når dette ydre lag korroderer, beskytter det faktisk stålet nedenunder gennem en proces kaldet offerbeskyttelse.
Varmgalvanisering giver typisk en belægningstykkelse på 45 til 85 mikron, som kan holde i over 50 år under normale atmosfæriske forhold. Den galvaniserede kontraventil Type S nyder godt af denne langvarige beskyttelse, især når den installeres udendørs eller i uopvarmede bygninger. Zinkbelægningen har dog temperaturgrænser. Kontinuerlig eksponering over 200°C (392°F) vil beskadige belægningen, og over 250°C begynder zinken at skalle væk fra stålet. Dette betyder, at din galvaniserede kontraventil Type S fungerer bedst i systemer, der håndterer kølige til varme væsker, ikke damp eller højtemperaturhydraulikolie.
Tryk- og flowspecifikationer
En typisk hydraulisk galvaniseret kontraventil Type S kan håndtere arbejdstryk fra 35 til 40 MPa afhængigt af portstørrelsen. Mindre størrelser (6 mm til 15 mm) giver normalt 40 MPa, mens større størrelser (20 mm til 30 mm) kan være begrænset til 35 MPa. De maksimale strømningshastigheder spænder fra 15 til 300 liter i minuttet, hvilket dækker det meste mobile hydrauliske udstyr og industrimaskineri.
Revnetrykket (det mindste tryk, der er nødvendigt for at åbne ventilen) er et andet vigtigt tal. For de fleste Type S-designs varierer dette fra 0 til 0,6 MPa. Et lavere revnetryk betyder, at ventilen åbner lettere, hvilket reducerer energitabet i dit system. En for lav indstilling kan dog få ventilen til at blafre, når flowet svinger. Din galvaniserede kontraventil Type S bør matche dit systems minimale driftstryk for at undgå dette problem.
Strømningsmodstanden i Type S-designet er højere end en svingkontraventil, fordi væsken skal skubbe stemplet lige op mod fjederspændingen. Dette skaber et trykfald svarende til det, du ville se i en kugleventil. Til applikationer med høj flow, hvor tryktab betyder meget, vil du måske beregne, om en Type S er det rigtige valg, eller om et svingtjek ville fungere bedre.
Temperaturovervejelser for galvaniserede ventiler
Temperaturområdet for en galvaniseret kontraventil Type S løber typisk fra -20°C til 80°C for væsken indeni. Den omgivende temperatur skal holde sig mellem -20°C og 50°C. Disse grænser kommer fra både zinkbelægningen og tætningsmaterialerne, der anvendes inde i ventilen.
Når temperaturen konstant stiger over 200°C, begynder zinkbelægningen at nedbrydes. Korte eksponeringer op til 350°C forårsager muligvis ikke øjeblikkelig fejl, men gentagne cyklusser ved høje temperaturer vil helt sikkert forkorte ventilens levetid. Hvis dit system kører varmt vand over 180 ° F regelmæssigt, bør du sandsynligvis se på rustfrit stål i stedet for en galvaniseret kontraventil Type S.
Kolde temperaturer er generelt mindre problematiske for selve den galvaniserede belægning, men du skal være opmærksom på isdannelse i vandsystemer. Ventilhuset kan revne, hvis vandet indeni fryser og udvider sig. Korrekt vinteropstilling eller brug af glykolblandinger hjælper med at forhindre dette problem i sæsonbestemte systemer.
Hvor galvaniseret kontraventil Type S fungerer bedst
Brandsikringssystemer er en stor applikation til galvaniserede kontraventiler. De UL- og FM-certificeringer, der kræves for brandvæsenets kontraventiler, specificerer ofte galvaniseret støbejern eller duktilt jernkonstruktion. Et Type S-design i disse systemer forhindrer tilbagestrømning fra brandsprinklerstiger og sikrer, at der altid er vand tilgængeligt, når det er nødvendigt. Den galvaniserede belægning giver årtiers beskyttelse selv i fugtige ventilrum eller udendørs installationer.
Vandingssystemer drager også fordel af galvaniserede kontraventil Type S installationer. Landbrugspumpestationer, golfbanevandsystemer og kommunale kunstvandingsnetværk bruger alle kontraventiler til at opretholde priming i pumpeledningerne og forhindre omvendt strømning. Zinkbelægningen håndterer eksponering for gødning og mineraler i kunstvandingsvand bedre end bart stål, dog ikke så godt som rustfrit stål ville.
Mobilt hydraulisk udstyr som gravemaskiner, kraner og landbrugsmaskiner bruger almindeligvis den hydrauliske højtryksversion af en galvaniseret kontraventil Type S. Disse ventiler beskytter hydrauliske pumper og motorer mod trykspidser, når maskinen lukker ned, eller når belastninger pludselig skifter. Det kompakte design passer ind i trange rum, og den galvaniserede finish modstår rust fra eksponering for regn og mudder på arbejdspladser.
Kommunale vanddistributionssystemer bruger nogle gange større galvaniserede svingkontraventiler (som kan kaldes Type S af visse producenter) ved pumpestationer og trykzonegrænser. Disse installationer forhindrer vand i at strømme baglæns gennem pumperne, når de slukker, hvilket beskytter udstyret og opretholder korrekte trykzoner i distributionsnettet.
Best Practices for installation
Korrekt installation af en galvaniseret kontraventil Type S starter med at bekræfte strømningsretningen. Hver kontraventil har en pil støbt eller stemplet på kroppen, der viser, hvilken vej væske skal strømme. At installere det baglæns betyder, at ventilen forbliver lukket hele tiden, hvilket blokerer dit system fuldstændigt.
Ventilen kan installeres i enhver orientering (vandret, lodret eller vinklet), men lodret installation med opadgående flow foretrækkes ofte til Type S-designet, fordi tyngdekraften hjælper stemplet med at sidde korrekt, når det lukkes. I vandrette løb skal du sørge for, at der er tilstrækkelig støtte på begge sider af ventilen for at forhindre, at rørspændingen overføres til ventilhuset.
Gevindforbindelser har brug for korrekt tætningsmiddel, men undgå at få tape eller blanding inde i ventilen, hvor det kan forstyrre de bevægelige dele. Til installationer af galvaniseret kontraventil Type S med gevind, brug PTFE-tape eller en rørdop, der er kompatibel med din væske. Spænd ikke gevindforbindelserne for meget, da dette kan knække ventilhuset, især med støbejernskonstruktion.
Flangeforbindelser kræver jævnt boltemoment efter et stjernemønster for at sikre, at pakningssæderne sidder korrekt. Den galvaniserede finish på flangefladerne skal være glat nok til tætning af pakningen, men grov galvanisering kan kræve let slibning før montering. Tjek dit pakningsmateriales kompatibilitet med både væsken og driftstemperaturen for din galvaniserede kontraventil Type S.
Vedligeholdelseskrav
Regelmæssig inspektion holder din galvaniserede kontraventil Type S i drift pålideligt. I de første seks måneder efter installationen hjælper månedlige kontroller med at fange eventuelle installationsproblemer tidligt. Derefter er kvartalsvise inspektioner normalt tilstrækkelige til de fleste applikationer. Under inspektioner skal du se efter tegn på utæthed omkring ventilhuset, usædvanlige lyde under drift eller ændringer i systemtrykket, der kan indikere ventilproblemer.
De indvendige dele af en galvaniseret kontraventil Type S kan blive tilsmudset med snavs fra rørsystemet. Installation af en si eller et filter opstrøms (15 mikron filtrering anbefales til hydrauliske applikationer) forhindrer faste partikler i at sætte sig fast i stemplet eller samle sig under ventilsædet. Denne enkle tilføjelse kan forlænge ventilens levetid betydeligt og reducere vedligeholdelsesbehovet.
Hvis du bemærker vandhammer eller høje lukkelyde, kan ventilen være overdimensioneret til din flowhastighed, eller revnetrykket kan være indstillet for lavt. Justering af fjederforspændingen (hvis dit ventildesign tillader det) eller udskiftning af ventilen med en anden størrelse kan løse disse problemer. Vedvarende lækage forbi ventilsædet betyder normalt, at snavs sidder fast på tætningsfladen, eller at sædet er slidt og skal udskiftes.
Den udvendige galvaniserede belægning kræver minimal vedligeholdelse, men hvis du ser hvid rust (våd opbevaringsplet) dannes på overfladen, skal du tørre den af og lade ventilen tørre grundigt. Dette hvide korrosionsprodukt er zinkoxid, og selvom det ser dårligt ud, beskytter det faktisk stålet nedenunder. Ægte korrosion til basismetallet fremstår som rød eller brun rust og indikerer, at zinkbelægningen er svigtet på det sted.
Sammenligning af materialemuligheder
Når du skal vælge mellem en galvaniseret kontraventil Type S og andre materialer, er omkostninger og korrosionsbestandighed de vigtigste faktorer. Galvaniseret stål ligger i mellemgrunden: det koster omkring 40 % mindre end rustfrit stål, men giver meget bedre korrosionsbeskyttelse end bart kulstofstål eller støbejern.
Rustfrit stål kontraventiler (typisk 316 eller 304 kvalitet) tilbyder den bedste korrosionsbestandighed, især i saltvand eller kemiske miljøer. De håndterer højere temperaturer uden belægningskader og holder længere under barske forhold. Rustfrit stål koster dog 2,5 til 5 gange mere end en galvaniseret kontraventil Type S. Til budgetbevidste projekter i ferskvand eller milde industrielle omgivelser giver den galvaniserede mulighed mere økonomisk mening.
Bronzekontraventiler fungerer godt i VVS i boliger, og hvor der er behov for højere temperaturer, men de er begrænset til lavere tryk end en galvaniseret kontraventil Type S. Type S hydrauliske designs kapacitet på 450 bar overstiger langt, hvad bronze kan klare. Bronze koster også mere pr. ventil, dog ikke så meget som rustfrit stål.
Kontraventiler i bart stål eller støbejern koster mindre på forhånd, men kræver maling eller anden beskyttelse i korrosive miljøer. Vedligeholdelsesomkostningerne og kortere levetid opvejer normalt eventuelle indledende besparelser. En galvaniseret kontraventil Type S giver bedre langtidsværdi i de fleste situationer, hvor ekstrem korrosionsbestandighed ikke er påkrævet.
Almindelige problemer og løsninger
Klap eller flagren sker, når ventilen hurtigt åbner og lukker på grund af tryksvingninger nær revnetryktærsklen. Dette problem opstår ofte, når en galvaniseret kontraventil Type S er overdimensioneret til den faktiske strømningshastighed. Løsningen er enten at installere en mindre ventil eller øge revnetrykindstillingen, hvis dit ventildesign tillader justering. I nogle tilfælde kan tilføjelse af en lille åbning eller strømningsbegrænsning nedstrøms stabilisere strømningsmønsteret.
Vandhammer viser sig som høje bankelyde, når ventilen pludselig lukker. Type S stempeldesignet håndterer generelt dette bedre end svingkontrol, fordi den fjederbelastede lukning sker hurtigt og gnidningsløst. Hvis der stadig opstår vandhammer, skal du muligvis have en anden ventil med langsommere lukkeegenskaber eller tilføjelse af en vandhammerafleder i systemet. Korrekt rørstøtte hjælper også med at minimere støj og stress fra trykstød.
Lækker forbi ventilsædet tillader omvendt flow, hvilket besejrer hele formålet med at have en kontraventil. Små mængder lækage (under 0,25 cm³/min eller ca. 5 dråber pr. minut) falder inden for acceptable specifikationer for de fleste galvaniserede kontraventiler Type S-design. Overdreven utæthed betyder normalt, at der har sat sig snavs i sædet, at tætningsfladerne er slidte, eller at fjederen er svækket. Rengøring eller udskiftning af interne komponenter løser de fleste lækageproblemer.
Ekstern utæthed omkring kroppen eller forbindelser indikerer pakningsfejl eller revnet hus. Stramningsbolte kan stoppe mindre gråd, men hvis lækagen fortsætter, bliver du nødt til at adskille ventilen, inspicere tætningsfladerne og udskifte pakninger. Revner i ventilhuset kræver fuldstændig ventiludskiftning, fordi den strukturelle integritet er kompromitteret.
Markedsmuligheder og leverandører
Flere store producenter producerer galvaniserede kontraventil Type S-design til forskellige markeder. Bosch Rexroth, Parker Hannifin og PONAR Wadowice tilbyder præcisionshydrauliske versioner med de højtryksegenskaber og kompakte størrelser, der er nødvendige for mobilt udstyr og industrimaskiner. Disse virksomheder leverer detaljerede tekniske data og kan hjælpe med korrekt ventilvalg til krævende hydrauliske applikationer.
Til vand- og VVS-applikationer producerer virksomheder som Watts (inklusive deres Ames-mærke), Mueller og forskellige kinesiske producenter (FCV, Dervos, Neway) galvaniserede kontraventiler, der kan betegnes som Type S eller lignende seriekoder. Disse ventiler opfylder typisk ANSI/AWWA-standarder for vandservice og leveres med passende certificeringer til brandbeskyttelse eller brug af drikkevand, når det kræves.
Prisen varierer meget baseret på størrelse, trykvurdering og certificeringer. Små hydrauliske galvaniserede kontraventil Type S-enheder (6 mm til 15 mm porte) kan koste under $100, mens certificerede brandvæsenmodeller i 4-tommer størrelse løber omkring $800 til $900. Store 12-tommer flangede enheder kan overstige $5.000, især med UL- eller FM-lister. Certificeringsomkostningerne og testkravene øger prisen betydeligt sammenlignet med ikke-certificerede industriventiler.
Når du køber en galvaniseret kontraventil Type S, skal du overveje, om du har brug for en distributør med lokalt lager til hurtig levering, eller om du kan bestille direkte fra producenterne for bedre priser på større mængder. Kvaliteten af teknisk support har også betydning, især for hydrauliske applikationer, hvor korrekt valg påvirker systemets ydeevne og udstyrsbeskyttelse.
At træffe det rigtige valg
At vælge en galvaniseret kontraventil Type S giver mening, når du har brug for god korrosionsbeskyttelse til en rimelig pris i systemer, der arbejder under 200°C med moderat kemisk eksponering. Højtryksevnen i det hydrauliske Type S-design passer til mobilt udstyr og industrielt maskineri, hvor pladsen er trang, og trykspidser er almindelige. Til vandsystemer giver den galvaniserede belægning årtiers service i applikationer fra kunstvanding til brandbeskyttelse.
En galvaniseret kontraventil Type S er dog ikke altid den bedste løsning. Højtemperatursystemer over 180°F kontinuerlig drift bør bruge rustfrit stål. Saltvand eller stærkt ætsende kemiske applikationer drager også fordel af opgradering til rustfrit stål på trods af de højere omkostninger. Meget store rørstørrelser (over 12 tommer) fungerer muligvis bedre med epoxybelagte eller rustfrit stålsvingkontrol frem for galvaniserede Type S-design.
Nøglefaktorerne i din beslutning bør være driftstryk, temperaturområde, væskekompatibilitet og miljøeksponering. Match ventilens specifikationer til dine faktiske systemkrav i stedet for at overspecificere for forhold, der ikke vil forekomme. En korrekt udvalgt galvaniseret kontraventil Type S vil give mange års pålidelig service med minimal vedligeholdelse og beskytte dine pumper og udstyr, mens dit projekt holdes inden for budgettet.
At forstå, hvad Type S betyder i din specifikke sammenhæng (hydraulisk stempel vs. kontrol af rørledningssving), hjælper med at sikre, at du får den rigtige ventil til din applikation. Hvis du er i tvivl, skal du rådføre dig med producenten eller en kvalificeret distributør, som kan gennemgå dine systemparametre og anbefale den passende ventilkonfiguration. At tage sig tid til at træffe det rigtige valg nu forhindrer dyre fejl og nedetid senere.
