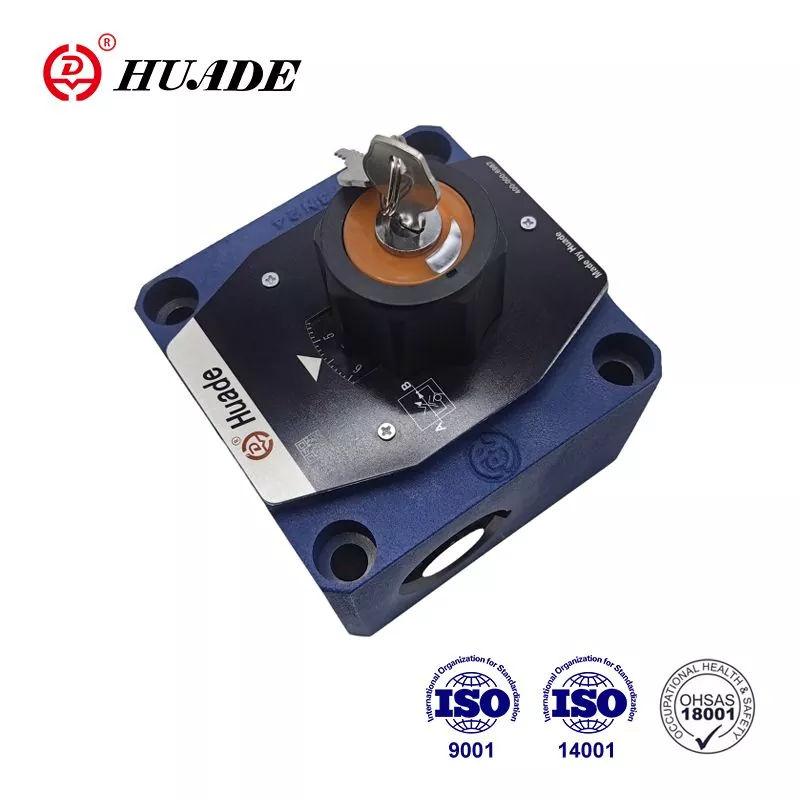

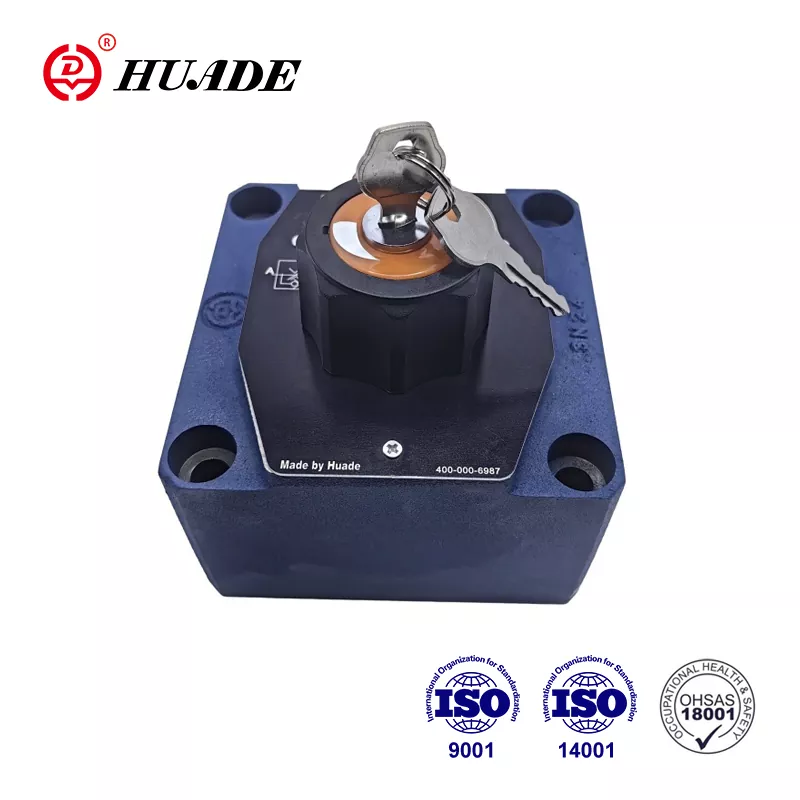

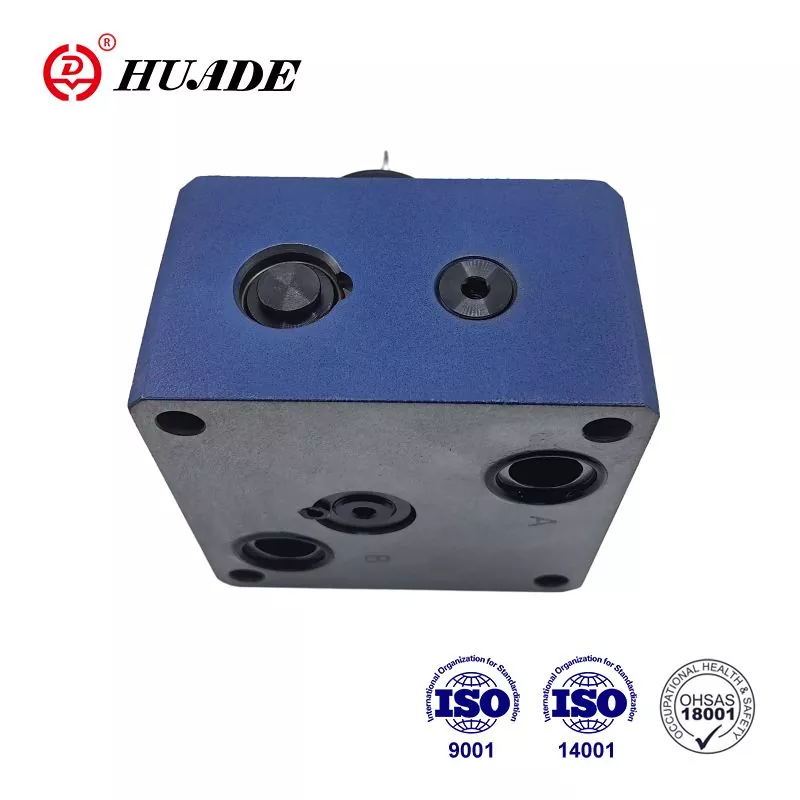

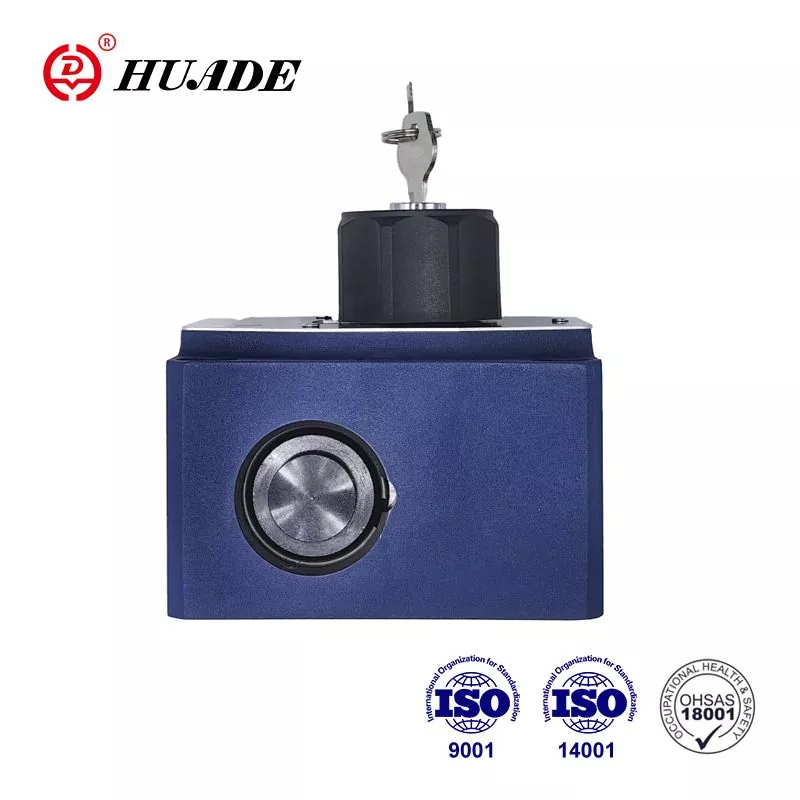

Flowreguleringsventiler er 2-vejs flowreguleringsventiler. Takket være samarbejdet med Rexroth to gange fra 1979, har Huade indarbejdet banebrydende teknologi fra Rexroth. Kvaliteten af Huade® flowreguleringsventiler kan matche kvaliteten af førsteklasses internationale mærker, og prisen på produkterne er endnu lavere. Serien af flowreguleringsventiler kan bruges i styretøjets hydrauliksystem. Huade Hydraulic ejer en stor kunde i marineindustrien.
|
Generel |
|
|
Hydraulikvæske |
Mineralolie (til NBR tætning) eller fosfatester (til FPM tætning) |
|
Temperaturområde (℃) |
-30 til +80 |
|
Viskositetsområde (mm²/s) |
10 til 800 |
|
Ensretter sandwich plade |
||
|
Flow.max (L/min) |
10 |
16 |
|
op til 50 |
op til 160 |
|
|
Driftstryk (MPa) |
op til 31,5 |
|
|
Revnetryk (MPa) |
0.15 |
|
|
Vægt (kg) |
3.2 |
9.3 |
|
Flyde. Q max (L/min) |
størrelse 10 |
størrelse 16 |
||||||
|
10 |
16 |
25 |
50 |
60 |
100 |
160 |
||
|
∆p med frit returløb B → A, Q-afhængig (MPa) |
0.2 |
0.25 |
0.35 |
0.6 |
0.28 |
0.43 |
0.73 |
|
|
Flow kontrol |
temperaturstabil |
±2 % (Q max) |
||||||
|
trykstabil (op til |
±2 % (Q max) |
±5 %(Q max) |
||||||
|
Driftstryk, maks.- port A (MPa) |
op til 31,5 |
|||||||
|
Minimum trykforskelsområde (MPa) |
0,3 til 0,7 |
0,5~1,2 |
||||||
|
Grad af forurening (μm) |
25 (Q< 5L/min.) |
10 (Q < 0,5 l/min.) |
||||||
|
Vægt (Kg) |
5.6 |
11.3 |
||||||
Funktioner:
▶ Porteringsmønster til DIN 24 340, fra A,ISO 4401 og CETOP - RP 121H
▶ Trykkompensator slagbegrænser, valgfri
▶ Mekanisk drift
▶ Reduktion af startspring
▶ Flowregulering i begge retninger med en ensrettersandwichplade
Anvendelse:
Flowreguleringsventiler 2FRM 10 bruges til at holde et flow konstant uafhængigt af tryk og temperatur.
Ventilerne 2FRM 10 består grundlæggende af huset (1), åbningsbøsning (3), trykkompensator (4) med valgfri slagbegrænser, kontraventil (5), justeringselement (2).
Strømmen fra kanal A til kanal B er droslet ved åbningen (6). For at holde flowet over åbningen konstant er der tilsluttet en trykkompensator opstrøms for åbningen (6). Strømningen opretholdes stort set uafhængig af temperatur på grund af åbningsdesignet. Fri returstrøm fra kanal B til kanal A ledes via kontraventilen (5). Strømningen styres kun fra A til B. For at styre flowene i begge retninger kan der monteres en ensretter sandwichplade type Z4S under flowet. kontrolventil.
Struktur af flowreguleringsventil 2FRM 10
Symbol for flowreguleringsventil 2FRM 10
