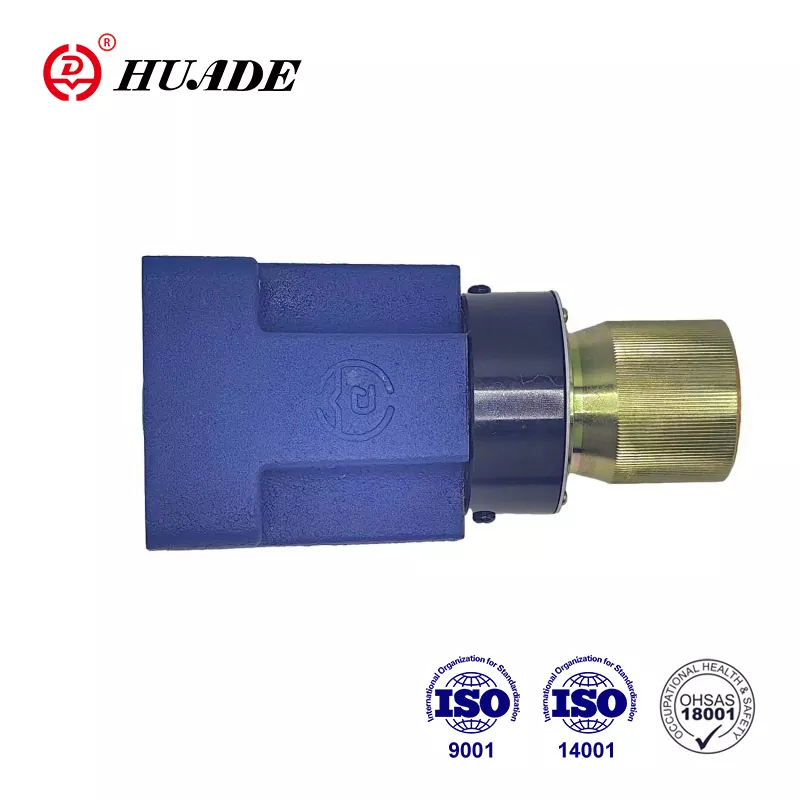

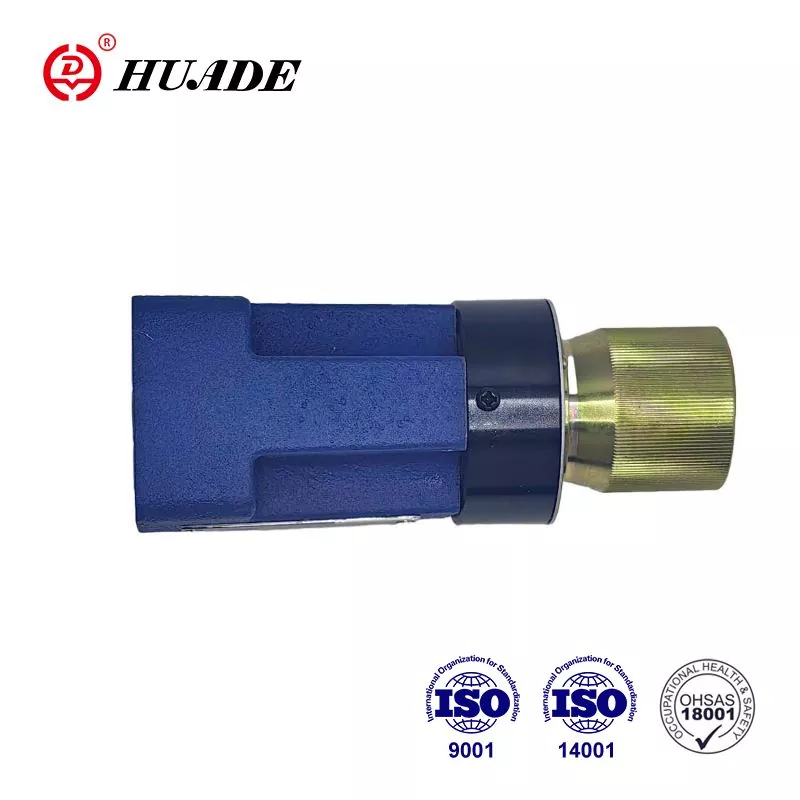

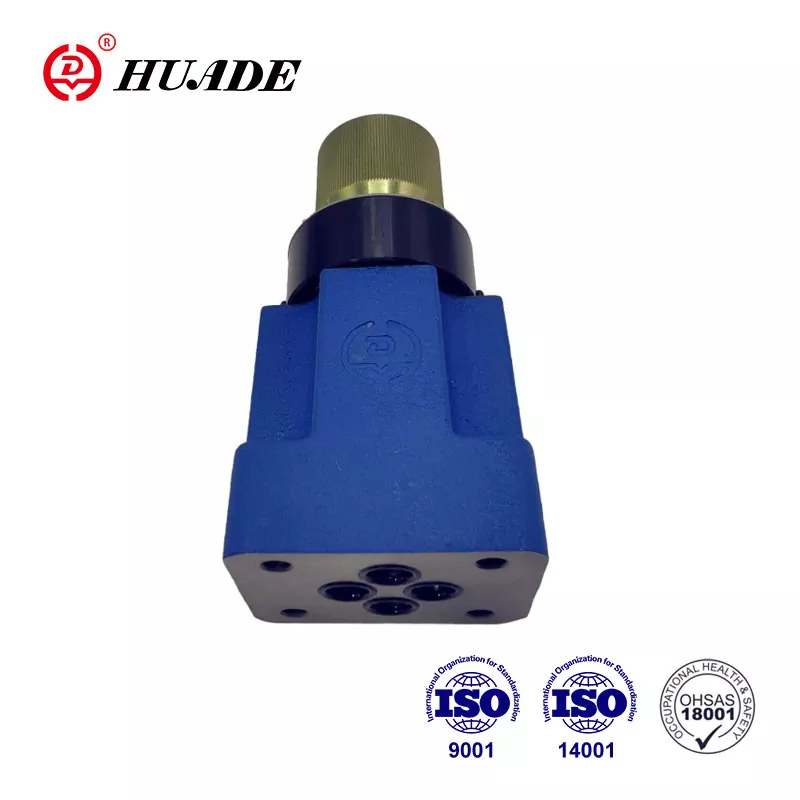

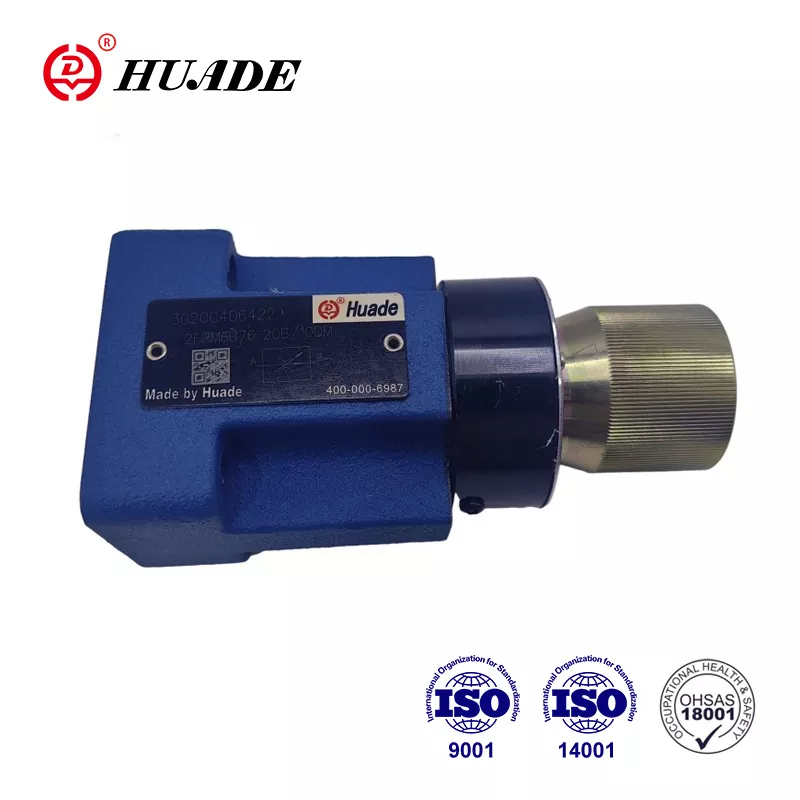

Flow Control Valve Type 2 FRM er en 2-vejs flowkontrolventil. Fabrikken fokuserer på det praktiske af produkterne, samtidig med at de kontrollerer kvaliteten af produkterne. Det sigter mod at levere hydrauliske strømningsventiler af høj kvalitet, som kunderne har råd til.Huade® Flow Valves 2FRM 6 er mere avancerede inden for teknologi på grund af introduktion af avanceret teknologi. Produktemballage kan tilpasses, såsom træbokseemballage, plastemballage og standard kartonemballage.
|
Trykvæske |
Mineralolie (til NBR -tætning) eller fosfatester (til FPM -tætning) |
|||||
|
Trykvæsketemperaturområde (℃) |
-30 til +80 |
|||||
|
Viskositetsområde (mm ²/s) |
10 til 800 |
|||||
|
Flow QV Max (L/Min) |
1.5 |
3.0 |
6.0 |
10.0 |
16.0 |
25.0 |
|
Flow Qv Min til 10MPa (L/min) |
0.015 |
0.015 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Flow QV Min til 31,5MPa (l/min) |
0.025 |
0.025 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Trykforskel ∆P For fri returstrøm B → A (MPA) |
0.1 |
0.12 |
0.17 |
0.25 |
0.38 |
0.66 |
|
Minimum trykforskel (MPA) |
0,6 til 1,2 |
|||||
|
Trykstabilitet op til ∆P = 31,5 MPa (%) |
Senior 2 (Qmax) |
|||||
|
Maksimalt driftstryk ved havn A (MPA) |
til 31,5 |
|||||
|
Forurening (μm) |
25 (q <5l/min) 10 (q <0,5L/min) |
|||||
|
Vægt (kg) |
ca. 1.3 |
|||||
Funktioner:
▶ Ekstern lukning af trykkompensatoren, valgfri
▶ Kontroller ventilen, valgfri
▶ Rotationsknap med skala
▶ Låsbar.Optional
1) Når det bruges sammen med en ensretterplade op til 21 MPa
Anvendelse:
Flowkontrolventil 2FRM 6 bruges til at opretholde en konstant strømning, uafhængig af tryk og temperatur.
Generel:
2-vejs flowkontrolventil 2FRM 6 består dybest set af boliger (1), roterende drejeknap (2), åbning (3), trykkompensator (4) og en valgfri kontrolventil.
Flow Control Valve Type 2FRM 6 B .._ 20B/M
(uden ekstern lukning, uden kontrolventil)
Flow fra port A til B er kastet ved gashåndtagens position (5). Gasstværsnittet varieres ved at dreje roterende drejeknap (2). I orden for at holde strømmen konstant, uafhængig af pres, a
Trykkompensator (4) er monteret i port B nedstrøms for gashåndtaget (5). Kompressionsfjederen (6) trykker åbning (3) og trykkompensator (4) udad mod deres respektive stop og holder således trykkompensator (4) i den åbne position, når der ikke er nogen strøm gennem ventilen. Når væske flyder gennem ventilen, anvender tryk, der virker i havn A, en kraft til trykkompensator (4) via åbning (7). Trykkompensatoren (4) bevæger sig ind i kompenserende position, indtil kræfterne balanserer. Hvis trykket i havn A stiger, bevæger trykkompensator (4) sig i lukningsretningen, indtil en balance mellem kræfter endnu en gang opnås. På grund af denne kontinuerlige kompenserende virkning af trykkompensatoren opnås en konstant strømning. For at kontrollere en strømning gennem ventilen i begge retninger, kan en ensretter sandwichplade type Z4S 6 være monteret under denne strømningskontrolventil.
Struktur af flowkontrolventil 2FRM 6-20b/... m ...
Type 2FRM 6A ..- 20B/.. R.
Funktionen af denne ventil er dybest set den samme som for ventiltype 2FRM 6 B ..- 20B/.. M
Imidlertid er denne type flowkontrolventil forsynet med en ekstern port, der tillader, at trykkompensatoren (4) er tilsluttet via Port P (11). Det eksterne tryk, der virker i Port P (11) via åbning (10), holder trykkompensator (4) lukket mod kraft af komprimeringsfjeder (6). Når den tilsluttede retningsventil (9) aktiveres for at tillade strømning fra P til B, opnås lukket sløjfe-kontrol som med type 2 FRM 6 B. Derfor undgås et spring ved opstart.
Denne version med ekstern lukning af kompensatoren kan kun bruges til måler-in-kontrol.
Gratis returstrøm fra port B til A er via kontrolventil (8).
Struktur af flowkontrolventil 2FRM 6A ..- 20B/.. R
Applikationseksempler
Symbol på 2-vejs flowkontrolventil 2FRM 6
