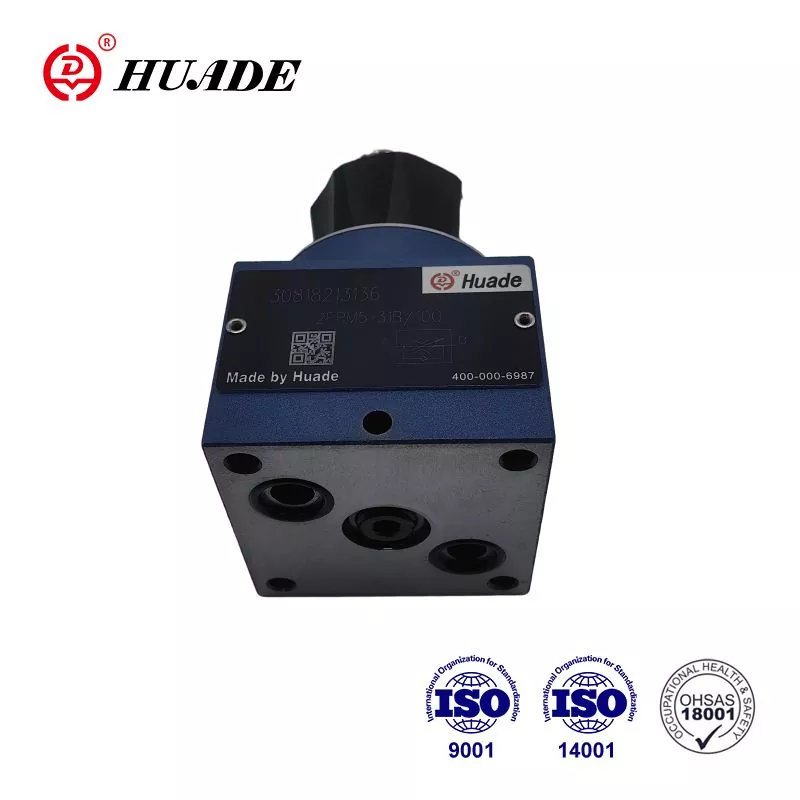

2FRM-strømningsventilen er en 2-vejs strømningskontrolventil. Det bruges til throttling. Huade® er faktisk et pålideligt brand i Kina. Gennem to langsigtede samarbejde med Rexroth er Huade® Flow Control Valves kompatible med den samme serie, der tilbydes af Rexroth. Uanset om det er inden for produktkvalitet, teknologisk innovation, kundeservice eller brand omdømme, har Huade Hydraulic fungeret godt og vundet et stort omdømme fra markedet og forbrugerne.
|
Generel |
|
|
Hydraulisk væske |
Mineralolie (til NBR -tætning) eller fosfatester (til FPM -tætning) |
|
Temperaturområde (℃) |
-30 til+80 |
|
Viskositetsområde (mm ²/s) |
10 til 800 |
|
Ensretter sandwichplade |
|
|
Flow.max (l/min) |
15 |
|
Driftstryk (MPA) |
op til 21 |
|
Krakningstryk (MPA) |
0.1 |
|
Vægt (kg) |
0.6 |
|
2-vejs flowkontrolventil |
||||||||
|
Flyde. QV max (l/min) |
0.2 |
0.6 |
1.2 |
3.0 |
6.0 |
10.0 |
15.0 |
|
|
∆P med fri returstrøm B → A, QV-afhængig (MPA) |
0.05 |
0.05 |
0.06 |
0.09 |
0.18 |
0.36 |
0.67 |
|
|
Flowkontrol |
temperaturstabil |
± 5% |
± 3% |
± 2% |
||||
|
trykstabil (op til |
± 2% |
4% |
||||||
|
Driftstryk, Max.- Port A (MPA) |
til 21 |
|||||||
|
Minimum trykforskelområde (MPA) |
0,3 til 0,5 |
0,6 ~ 0,8 |
||||||
|
Kontamineringsgrad (μm) |
25 (q <5l/min) |
10 (q <0,5L/min) |
||||||
|
Vægt (kg) |
1.6 |
|||||||
Funktioner:
▶ Porting mønster til DIN 24 340, fra A, ISO 4401 og CETOP - RP 121H
▶ Trykkompensator slagtilfælde, valgfri
▶ Fald i starthopp
▶ Flowkontrol i begge retninger ved hjælp af en ensrettersandwichplade

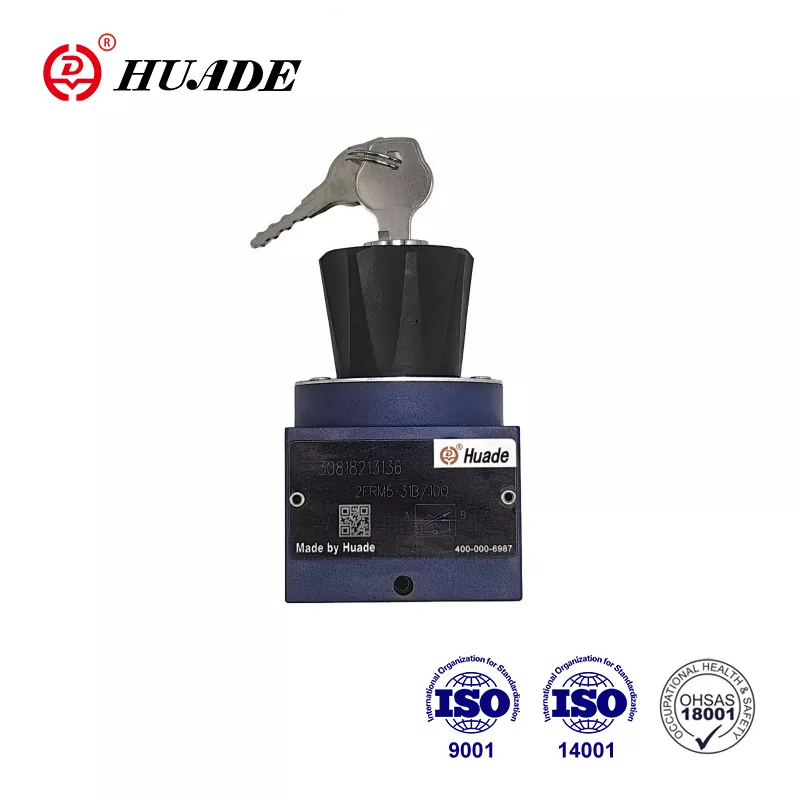

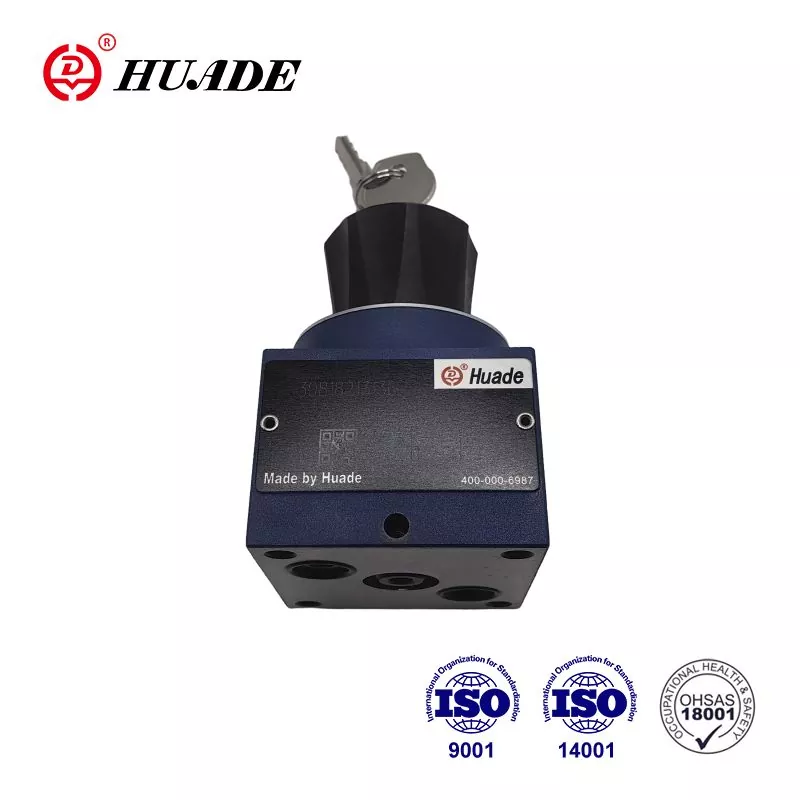

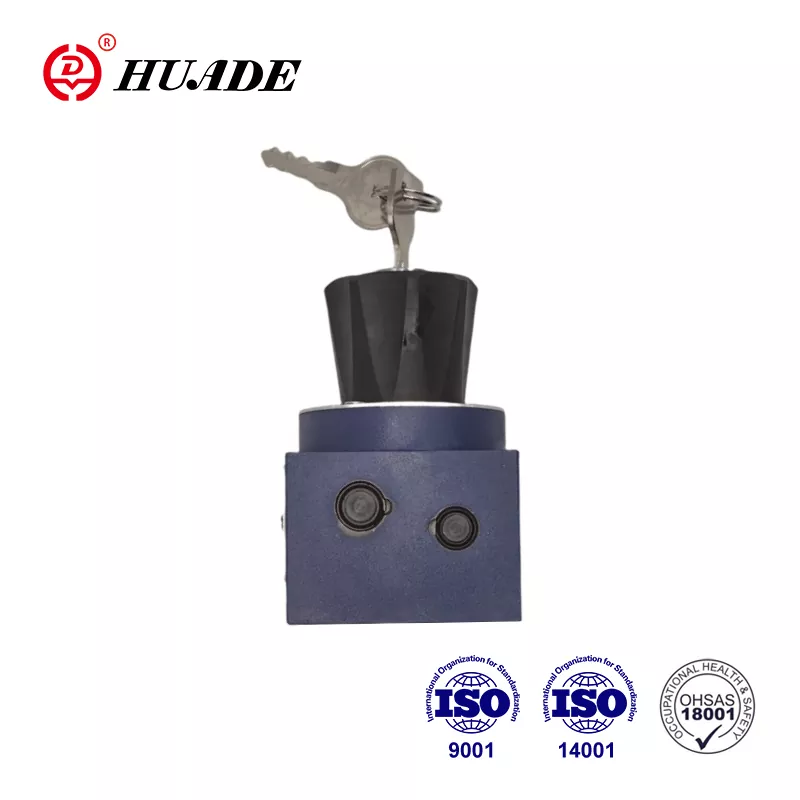

▶ Låsbar roterende drejeknap
Anvendelse:
Flow Control Valve, Type 2FRM er en 2-vejs flowkontrolventil, der bruges til throttling og ikke påvirkes af tryk og temperatur.
2-vejs flowkontrolventil 2FRM består hovedsageligt af boliger (1), indstillingselement (2), åbning (3), trykkompensator (4) valgfrit med slagtilfælde og kontrolventil (5) og bruges til gashåndtering af en strømning ved lavt tryk og temperaturafhængighed.
Det tværsnits tværsnit indstilles ved rotationen af kurvebolten (7). For at holde strømmen konstant uafhængig af trykket ved throttlingpunktet (8) er en trykkompensator (4) tilsluttet. Den tempererede uafhængighed er resultatet af det throttlingpunkt, der konstrueres som en åbning.
Fri strømningsafkast fra B til A er via kontrolventilen (5).
For at nå en kontrolleret gennem strømmen af ventilen i begge retninger er der muligheden for at installere en ensretter sandwichpladetype Z4S under strømningskontrolventilen.
Struktur af flowkontrolventil 2FRM 5
Symbol på flowkontrolventil 2FRM 5
