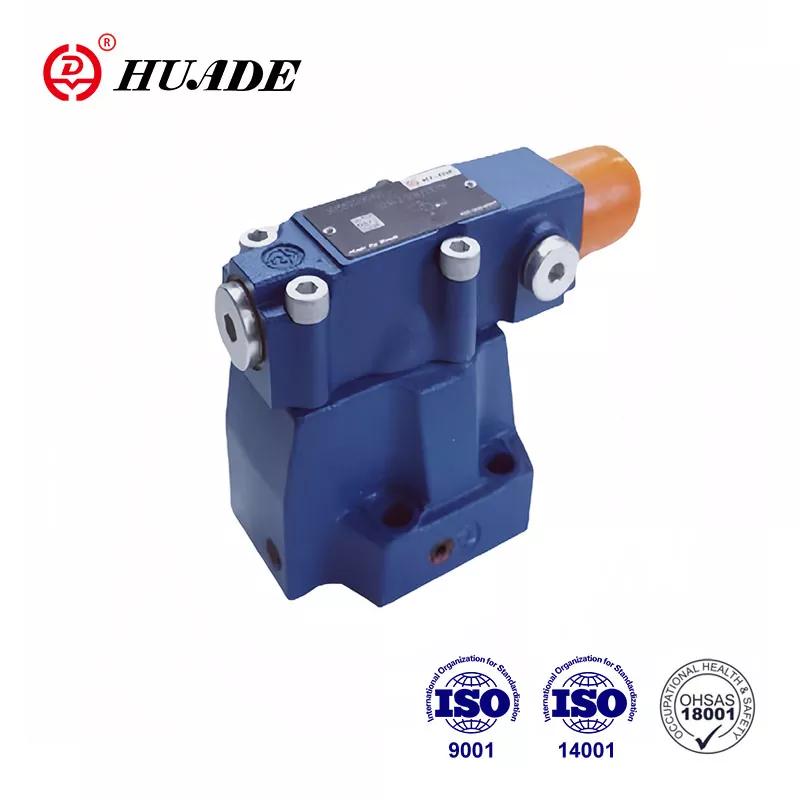

Hvad er en tryksekvensventil? (Det enkle svar)
En tryksekvensventil er som enSmart trafiklys til hydrauliske systemer. Ligesom en trafiklys kontrollerer, når biler kan gå, kontrollerer denne ventil, når forskellige dele af en maskine kan begynde at fungere.
Her er den vigtigste idé:Det forbliver lukket (rødt lys), indtil trykket bygger op til et specifikt niveau, åbnes derefter (grønt lys) for at lade hydraulisk væske flyde til den næste komponent. Dette skaber automatisk sekventering uden nogen computere eller de nødvendige elektriske kontroller.
Hurtigt eksempel:
Tænk på at lave en jordnøddesmør sandwich:
Trin 1:Få brød klar (primær handling)
Vente:Sørg for, at brød er korrekt placeret
Trin 2:Tilføj jordnøddesmør (sekundær handling)
En tryksekvensventil gør det samme for maskiner - den sørger for, at trin 1 er helt færdig, før trin 2 begynder.
Hvorfor dine maskiner har brug for tryksekvensventiler
Spekulerer du på, hvorfor vi ikke bare kan lade alt ske på én gang? Her er grunden til, at ordentlig sekventering betyder noget:
Uden sekvensstyring ville du have kaos. Forestil dig, hvis din bils transmission forsøgte at skifte gear, mens motoren stadig startede, eller hvis en 3D -printer begyndte at udskrive, før sengen blev opvarmet. Det er præcis, hvad der sker i hydrauliske systemer uden korrekt sekventering.
Forretningssagen (hvorfor ingeniører elsker dem):
Nul elektricitet krævet- Arbejder i eksplosive miljøer, hvor elektronik mislykkes
Bulletproof pålidelighed- Færre dele betyder færre fejl (typisk levetid: 10+ år)
Omkostningsbesparelser- Kan erstatte $ 5.000 PLC -systemer med en ventil på $ 200
Vedligeholdelse enkelhed- De fleste teknikere kan betjene dem med grundlæggende værktøjer
Rigtigt spørgsmål:Vil du hellere stole på et computerprogram eller en simpel mekanisk enhed i et beskidt, højtryksmiljø? De fleste erfarne ingeniører vælger mekaniske hver gang.
Hvordan fungerer en tryksekvensventil?
Arbejdsprincippet er faktisk ganske enkelt:
Den grundlæggende proces:
Primær handling starter- Den første cylinder eller motor begynder at arbejde
Tryk bygger sig op- Når den første handling er afsluttet, stopper væske ved at bevæge sig, og presset stiger
Ventil åbnes- Når trykket når sætpunktet (som 400 psi), åbnes sekvensventilen
Sekundær handling begynder- Fluid flyder til den anden cylinder eller motor
Tænk på det som en dæmning i en flod. Dæmningen (sekvensventilen) holder tilbage vand, indtil vandstanden (trykket) bliver højt nok. Derefter åbner det portene for at lade vand flyde nedstrøms.
Nøgledele (hvad der er indeni):
Ventilkrop- Hovedhuset (som et hus)
Forår- Indstiller "triggertrykket" (som en dørlås)
Justeringsskrue- Dit trykopkald (som en termostat)
Ekstern dræningsport- Holder læsninger nøjagtige (som et trykaflastningshul)
For tip:Den eksterne afløb er afgørende - uden det kan bagtryk narre ventilen i åbningen på det forkerte tidspunkt. Angiv altid ekstern afløb i dit systemdesign.
Hydrauliske sekvensventiltyper: Hvilken har du brug for?
Forvirret over hvilken type du skal vælge? Her er den sammenbrud, der redder dig fra dyre fejltagelser:
1. Direktevirkende hydrauliske sekvensventiler
Tænk på det som:En simpel fjederbelastet dør
Responstid:Lyn hurtigt (2-10 millisekunder)
Trykområde:Op til 5.000 psi
Koste:Budgetvenlig ($ 50- $ 300)
Bedst til:Lille mobiludstyr, applikationer med hurtig cyklus
Ulemper:Kan være "springende" ved højt tryk
2. Pilot-betjente tryksekvensventiler
Tænk på det som:Et sofistikeret to-trins system
Responstid:Langsommere men stabil (≈100 millisekunder)
Trykområde:Op til 10.000+ psi
Koste:Højere investeringer ($ 200- $ 1.500)
Bedst til:Store industrielle presser, præcisionsproduktion
Fordel:Sten-solid stabilitet under forskellige forhold
Hvilken skal du vælge?Hvis du har brug for hastighed og enkelhed, skal du gå direktevirkende. Hvis du har brug for præcision og håndterer høje strømme, er pilotbetjent dit svar.
PRYKSekvensventilanvendelser: Hvor du finder dem arbejde
Er du nysgerrig efter, hvor disse ventiler faktisk fungerer? De er overalt - du støder sandsynligvis på dem dagligt uden at vide det.
Fremstilling og industrielt udstyr
CNC -bearbejdningscentre:Klemmearbejde → Start med at skære → Retract -værktøjer
Injektionsstøbning:Luk skimmel → Injicer plast → Udkast del udsend
Hydrauliske presser:Positionsmateriale → Anvend tryk → Slip og udsend
Applikationer til mobile maskiner
Affaldsbiler:Løft beholder → spids og dump → tilbage til position
Konstruktionsudstyr:Deploy Outriggers → Lift Load → Retract Boom
Landbrugsmaskiner:Hæv implementering → Engagér PTO → Startoperation
Specialiserede systemer
Teleskopisk cylinderkontrol:Udvid sektioner i korrekt sekvens for glat drift
Multi-trins hydrauliske systemer:Koordinere flere aktuatorer uden elektroniske kontroller
Mønsteret?Når som helst du ser hydraulisk udstyr, der gør ting i perfekt rækkefølge, er der sandsynligvis en sekvensventil orkestreret showet.
Hvordan adskiller sig en tryksekvensventil fra andre ventiler?
Det er let at forvirre tryksekvensventiler med andre lignende ventiler. Sådan fortæller du dem fra hinanden:
Sekvensventil vs. aflastningsventil
| Funktion | Sekvensventil | Hjælpeventil |
|---|---|---|
| Formål | Kontrollerer rækkefølge af operationer | Beskytter systemet mod højt tryk |
| Standardtilstand | Lukket | Lukket |
| Når det åbnes | Ved fast pres for at starte næste handling | Kun når trykket bliver for højt |
| Hvor væske går | Til næste aktuator | Tilbage til tank |
Sekvensventil vs. reduktionsventil
| Funktion | Sekvensventil | Reduktion af ventilen |
|---|---|---|
| Standardtilstand | Normalt lukket | Normalt åben |
| Hvad det overvåger | Indløbstryk | Outlettryk |
| Formål | Start næste operation | Begræns nedstrømspresset |
Hydraulisk sekvensventil Valgguide: Få det rigtigt første gang
Træt af at gætte, hvilken ventil der fungerer? Her er din trinvise udvælgelsesproces:
Trin 1: Kend dine systemkrav
Maksimalt systemtryk:Ventilen skal håndtere 25% over dit højeste tryk
Sekundær kredsløbsstrømningshastighed:Beregn GPM nødvendigt (ventilen skal håndtere 20% mere)
Nødvendigt nøjagtighed:± 50 psi til generel brug, ± 10 psi til præcisionsarbejde
Responstid har brug for:Hurtig (<50ms) eller stabil (> 100ms)
Trin 2: Miljømæssig virkelighedskontrol
Stil dig selv disse spørgsmål:
Hvad er temperaturområdet? (Standard sæler fungerer -10 ° F til +200 ° F)
Hvor beskidt er miljøet? (Overvej forureningsmodstand)
Hvilken hydraulisk væske type? (Petroleum, syntetisk, biobaseret?)
Er der nogen eksplosiv atmosfære vedrørende? (Kan kræve særlige certificeringer)
Trin 3: Beregn din ventilstørrelse
Enkel formel til strømningskapacitet:
Påkrævet CV = flowhastighed (GPM) ÷ √ (trykfald på tværs af ventilen)
Eksempel:20 gpm sekundær strømning med 100 psi tilgængeligt trykfald har brug for cv = 20 ÷ √100 = 2.0
For tip:Større altid din ventil 20-30% større end beregnet for at undgå at fungere med maksimal kapacitet.
Tips til tryksekvensventiler: Undgå dyre fejltagelser
Klar til at installere, men bekymret for at få det forkert? Følg disse felttestede retningslinjer:
Kritiske opsætningsparametre
Indstil beregning af tryk:Primær belastning + 50-100 psi sikkerhedsmargin
Reliefventilkoordination:Indstil aflastningsventil 150-200 psi over sekvensventilen
Ekstern afløbsforbindelse:Forbind altid til tank (tilslut aldrig denne port!)
Monteringsorientering:Følg producentens specifikationer (normalt enhver position OK)
Installationssekvens, der fungerer
Forinstallationskontrol:Bekræft alle porte og forbindelser
Monteringsventil:Brug korrekt drejningsmomentspecifikationer (typisk 15-25 ft-lbs til fittings)
Indstil indledende pres:Start lavt, juster opad under testning
Testcyklus:Kør flere komplette cyklusser inden den endelige justering
Finjon:Juster indstillet tryk for optimal ydeevne
Almindelig rookie -fejl:Indstilling af presset for højt oprindeligt. Start altid lavt og arbejd op - det er lettere at øge trykket end at fikse beskadiget udstyr.
Sekvensventil Fejlfinding: Løs problemer hurtigt
System ikke sekventering korrekt? Her er din diagnostiske køreplan:
Problem nr. 1: Sekundær handling starter ikke
Symptomer:Primær cylinder afslutter slagtilfælde, men sekundær aktiverer aldrig
Hurtig diagnose:Kontroller systemtrykmåleren under afslutningen af den primære slagtilfælde
Løsninger (i rækkefølge efter sandsynlighed):
Lavere sekvensventil Indstil tryk
Klar blokeret afløbslinje
Udskift svag eller ødelagt forår
Kontroller, at aflastningsventil ikke åbnes for tidligt
Problem nr. 2: For tidlig sekundær aktivering
Symptomer:Begge handlinger forsøger at ske samtidigt
Rodårsager:Indstil tryk for lavt eller uventet trykspidser
Fix strategi:Forøg indstil tryk med trin på 25 psi, indtil den opnåede korrekt sekventering
Problem nr. 3: Uberegnelig eller støjende operation
Hvad du vil høre/se:Chattering, vibrationer, inkonsekvent cykling
Sædvanlige mistænkte:Forurenet væske, luft i systemet, slidte interne komponenter
Handlingsplan:
Kontroller væskens renlighed (skal være ISO 18/16/13 eller bedre)
Blæser luft fra alle høje punkter
Hvis problemer vedvarer, genopbygger eller udskift ventilen
Nøddiagnostisk tip:Hvis du mister produktionstiden, skal du midlertidigt omgå sekvensventilen og fungere manuelt, mens du bestiller dele.
Tryksekvensventilvedligeholdelse: Maksimer din investering
Vil du undgå uventet nedetid? Disse vedligeholdelsesstrategier holder dine ventiler i årtier:
90-dages inspektionsrutine
Visuel kontrol:Se efter eksterne lækager, korrosion, løse fittings
Trykbekræftelse:Bekræft, at sættrykket ikke er drevet (± 25 psi -tolerance)
Fluidanalyse:Kontroller forureningsniveauer og væsketilstand
Cyklusoptælling:Spor operationer til forudsigelig vedligeholdelsesplanlægning
Årlige vedligeholdelsesopgaver
Komplet system flush:Udskift filtre og hydraulisk væske
Ventilkalibrering:Nulstil pres til originale specifikationer
Forseglingsinspektion:Kontroller for slid, før de fejler katastrofalt
Performance Testing:Bekræft responstider og tryknøjagtighed
Vedligeholdelsesbudget virkelighed:At bruge $ 200/år på forebyggende vedligeholdelse sparer typisk $ 2.000+ i nødsituationer og mistede produktionen.
Smart vedligeholdelsestip:Hold en ekstra ventil konfigureret og klar. Når der opstår problemer, skal du skifteventiler og genopbygge den mislykkede enhed offline - minimal nedetid, maksimal produktivitet.
Sekvensventilteknologitendenser: Hvad der kommer næste gang
Spekulerer du på, om sekvensventiler bliver forældede? Her er hvad industriens insidere ved:
Smart sekvensventilintegration
IoT -sensorer:Overvåg cyklusser, temperatur og trykdrift
Forudsigelig analyse:AI forudsiger fejl 30-60 dage i forvejen
Fjerndiagnostik:Kontroller ventilens sundhed fra din telefon
Omkostninger virkelighed:Smarte ventiler koster 2-3x mere, men kan reducere vedligeholdelsesomkostninger med 40%
Avancerede materialer og design
Nano-coating-teknologi:Udvider sællivet med 300-500%
Sammensatte ventillegemer:Lettere vægt, bedre korrosionsbestandighed
Internals med lav friktion:Reducerer energitab med 15-25%
Den elektroniske kontra mekaniske debat
Elektroniske kontrolfordele:Uendeligt programmerbar, præcis, datarig
Mekaniske ventilfordele:Ingen programmering er nødvendig, fungerer uden strøm, enklere fejlfinding
Industriens virkelighed:Selv når elektronik går videre, opretholder mekaniske sekvensventiler en stærk markedsandel i:
Omkostningsfølsomme applikationer
Farlige miljøer
Fjerntliggende placeringer uden pålidelig strøm
Enkle systemer, hvor elektronik tilføjer unødvendig kompleksitet
Bundlinjen:Tryksekvensventiler går ikke nogen steder - de udvikler sig til at være smartere, mens de forbliver mekanisk pålidelige.
Dine næste trin: at sætte denne viden til at fungere
Klar til at specificere, installere eller fejlfinde en tryksekvensventil? Her er din handlingsplan:
For systemdesignere:
Beregn dine kravved hjælp af de leverede størrelsesformler
Vælg ventiltypeBaseret på hastighed vs. præcisionsbehov
Specificer ekstern afløb- Lad ikke entreprenører være billige ud på dette
Plan for justeringsadgang- Teknikere vil takke dig senere
For vedligeholdelsesteam:
Start den 90-dages inspektionsrutinestraks
Lager fælles reservedele(fjedre, sæler, justeringsskruer)
Dokumenter aktuelle sættrykFør de kører
TogoperatørerAt genkende tidlige advarselsskilte
Til fejlfinding:
Kontroller altid det grundlæggende først- Tryk, væskeniveau, filtertilstand
Hold en trykmåler praktiskTil hurtig diagnostik
Husk den eksterne dræningsregel- Det løser 60% af sekvensventilproblemerne
Spørgsmål om din specifikke applikation?De fleste ventilproducenter tilbyder gratis applikationsteknisk support - drage fordel af deres ekspertise.
Endelig tanke:Den bedste sekvensventil er den, der er korrekt valgt, korrekt installeret og vedligeholdes regelmæssigt. Master disse grundlæggende elementer, og du har aldrig mystiske sekventeringsproblemer igen.
