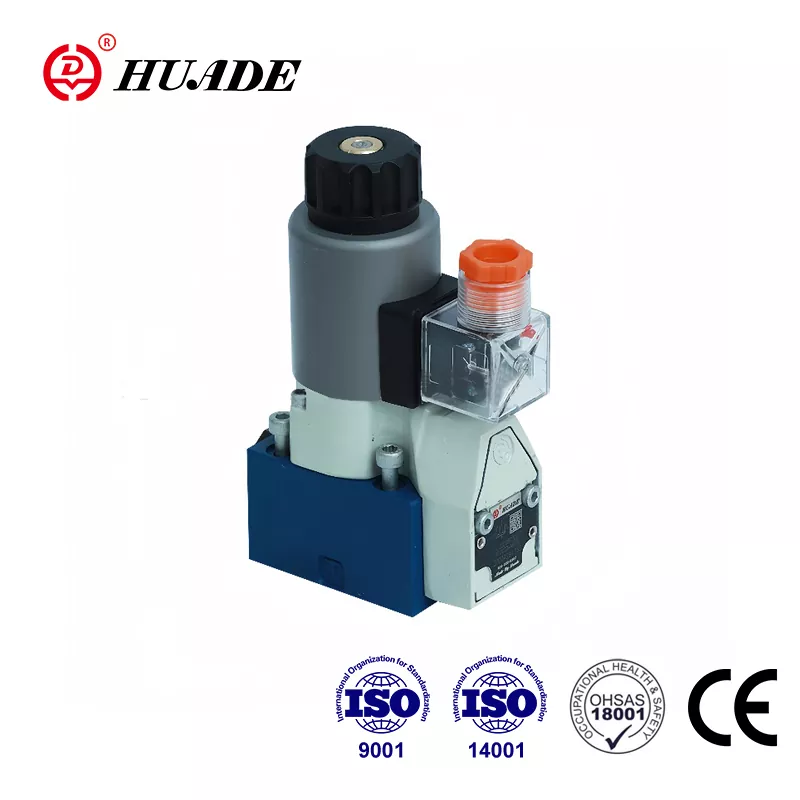

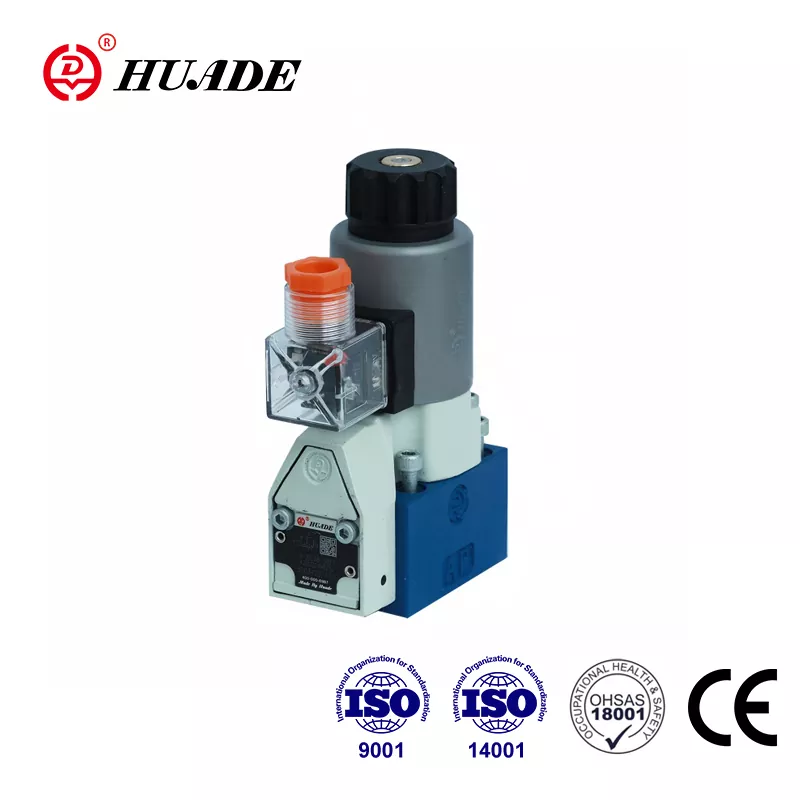

Huade Hydraulic er en førende producent i Kinas hydrauliske industri, og den har haft to langvarige samarbejdserfaringer med Rexroth fra 1979. Huade® retningsbestemte sædeventiler type M-SEW 6 er en overkommelig erstatning for Rexroth® M-SEW 6 komponent serie 3X . Det er konkurrencedygtigt med god kvalitet og lavere pris. For at sikre den høje kvalitet af hydrauliske produkter driver Huade Hydraulic mere end 750 stykker avanceret produktionsudstyr importeret fra hele verden. Kvaliteten af denne magnetventil kan være helt i overensstemmelse med kundernes krav. Fabrikken har bestået de internationale standarder, nemlig ISO9001, ISO14001 og OH SAS18001. Serien af retningsventiler er meget udbredt i forskellige industrielle miljøer.
|
Tekniske data (For applikationer uden for disse parametre, kontakt os venligst!) |
|||
|
Generel |
|||
|
Installation |
valgfri |
||
|
Maks. omgivelsestemperatur (℃) |
50 |
||
|
Vægt |
2/2-vejs tallerkenventil (kg) |
1.5 |
|
|
3/2-vejs tallerkenventil (kg) |
1.5 |
||
|
4/2-vejs klapventil (kg) |
2.3 |
||
|
Hydrauliske data |
|||
|
Maks. driftstryk (MPa) |
se tabel på side 140 |
||
|
Maks. flow (L/min) |
25 |
||
|
Trykvæske |
mineralske olier eller fosfatester |
||
|
Trykvæsketemperaturområde (℃) |
- 30 til + 80 |
||
|
Viskositetsområde (mm²/s) |
2,8 til 500 |
||
|
Grad af forurening μm |
Maksimal tilladt grad af kontaminering af hydraulikvæsken til NAS 1638 klasse 9. Vi anbefaler derfor et filter med en minimumsretentionsrate på β10≥ 75. |
||
|
Elektriske data |
|||
|
Type af spænding |
DC |
AC |
|
|
Tilgængelige spændinger (V) |
12, 24, 42, 96, 110, 205, 220 |
kun muligt via ensretter |
|
|
Spændingstolerance (nominel spænding) (%) |
±10 |
||
|
Strømforbrug (W) |
30 |
||
|
Pligt |
100 % |
||
|
Skiftetid til ISO 6403 |
se tabel nedenfor |
||
|
Skiftefrekvens (cyklus s/t) |
15000 |
||
|
Beskyttelse iht. DIN 40 050 |
IP65 |
||
|
Maks. spoletemperatur (℃) |
til 150 |
||
Funktioner:
▶ Direkte aktiveret retningsventil, magnetbetjent
▶ Lukket port er lækagefri
▶ Skiftet er sikret selv efter længere perioder med tryk
▶ Magnetspolen kan drejes 90°
▶ Individuel elektrisk tilslutning
▶ Med beskyttet håndoverstyring, valgfri
▶ Porteringsmønster til Din 24 340 form A, ISO 4401 og CETOP - RP 121H
Anvendelse:
2-type M-SEW retningsventil er en magnetstyret retningsventil. De styrer start, stop og retning af et flow.
1. Funktioner, sektion af poppet retningsventil M-SEW 6
M-SEW 6 består grundlæggende af et hus (1), magnetventilerne (2), det hærdede ventilsystem (3) og kuglen(e) (4) som lukkeelement.
Grundprincip:
I udgangspositionen presses kuglen (4) på sædet af fjederen (9), og i den skiftede position af solenoiden (2). Magnetkraften (2) virker via håndtaget (6) og kuglen (7) på aktuatorstiften (8), som er forseglet på to sider. Kammeret mellem de to tætningselementer er forbundet med port P. Ventilsystemet (3) er derved trykbalanceret med hensyn til aktiveringskræfterne (magnet eller returfjeder). Ventilerne kan derfor anvendes op til et tryk på 63 MPa.
snitbillede af type M-2SEW6N
snitbillede af type M-3SEW6U
