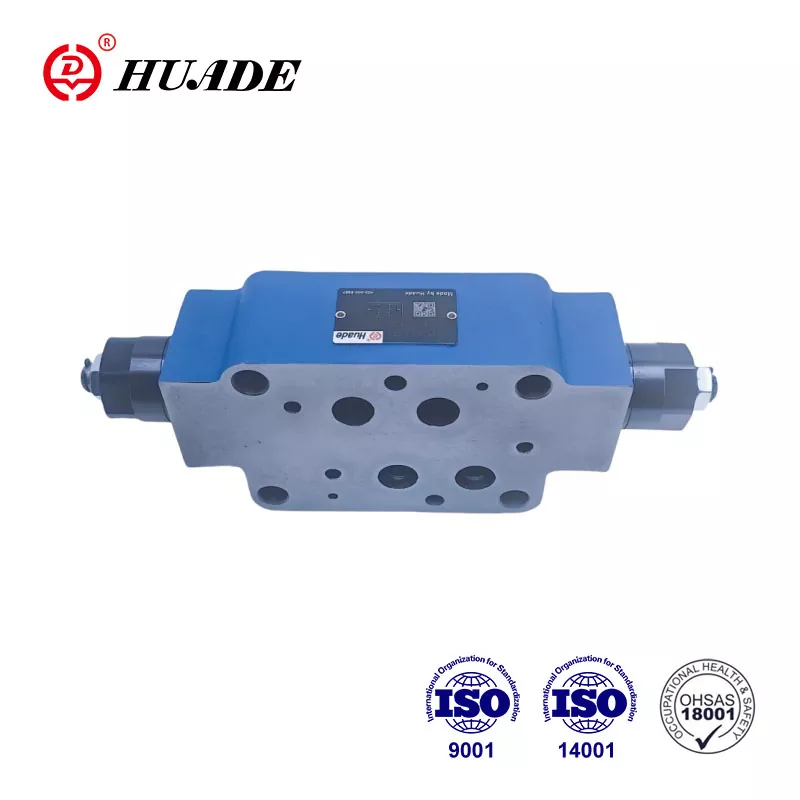

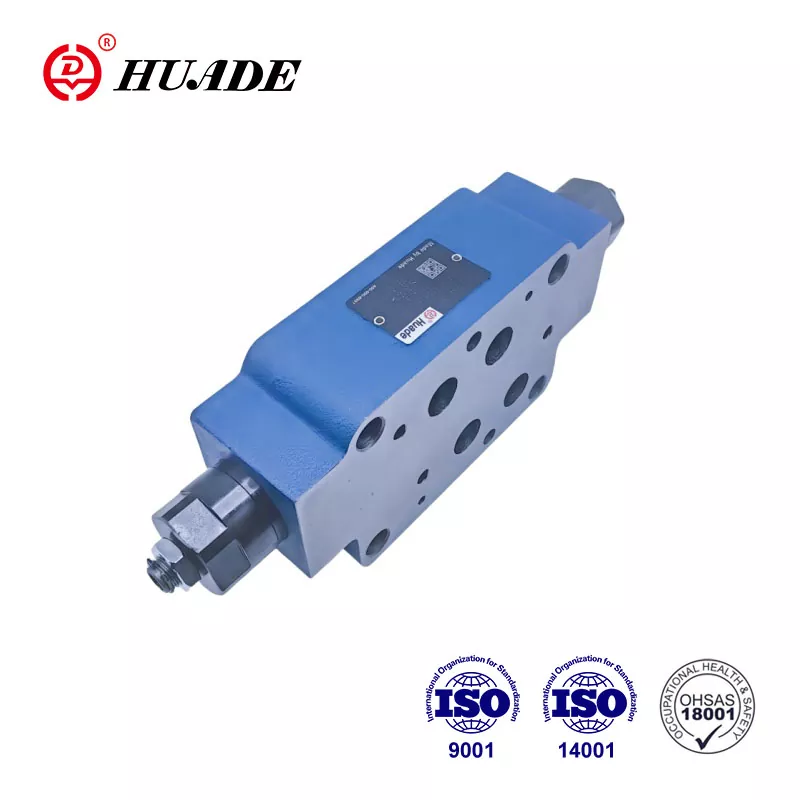

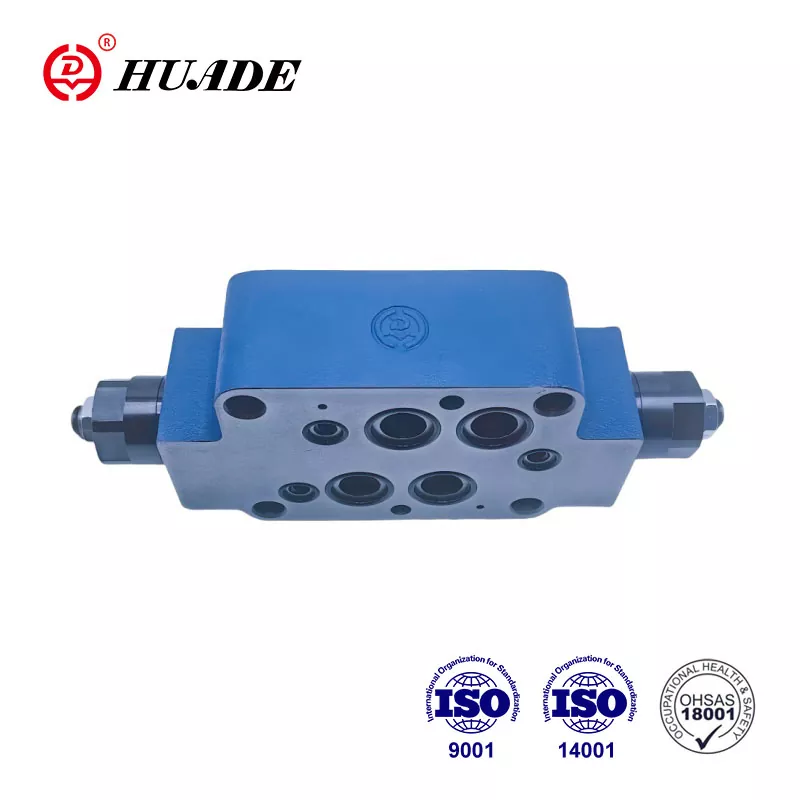

Sandwichplade design Ventiler type Z 2 FS 16 er dobbeltspjæld/kontraventiler. Funktionen af denne ventil er at styre indløbs- eller udløbsflowet. At Huade® Z 2 FS 16 kan erstatte Rexroth® Z2FS 16 3XB skyldes primært det langsigtede samarbejde med Rexroth. Fabrikken kontrollerer strengt produktkvaliteten, og alle kontraventiler opfylder internationale standarder.
|
Tekniske data (for applikationer uden for disse parametre, kontakt os venligst!) |
|||
|
Størrelse |
6 |
16 |
22 |
|
Maksimalt flow (L/min) |
80 |
250 |
350 |
|
Maksimalt arbejdstryk (MPa) |
31.5 |
35 |
|
|
Trykvæske |
Mineralolie (til NBR tætning) eller fosfatester (til FPM tætning) |
||
|
Viskositetsområde (mm²/s) |
10 til 800 |
||
|
Væsketemperaturområde (℃) |
-30 til +80 |
||
Funktioner:
▶ Sandwich tallerken design
▶ Porteringsmønster til DIN 24 340, fra A, ISO 4401 og CETOP - RP 121H
▶ Begrænsning af hoved- eller pilotflow med to serviceporte
▶ Måler-ind eller måler-ud kontrol.
Anvendelse:
Drosselkontraventiler Z 2 FS 16 bruges til at begrænse hoved- eller pilotolieflow ved en eller to serviceporte.
Ventiler type Z 2 FS 16 er dobbeltspjæld/kontraventiler i sandwich plade design. To symmetrisk anbragte gas-/kontraventiler begrænser flowet (ved hjælp af justerbare gasspjældspoler) i den ene retning og tillader fri returstrøm i den anden retning.
Hovedstrømsbegrænsning
Den dobbelte gasspjæld/kontraventil er monteret mellem retningsventilen og underpladen for at ændre hastigheden på en aktuator (hovedstrømsbegrænsning).
Pilotstrømsbegrænsning
I tilfælde af pilotbetjente retningsventiler kan den dobbelte gasspjæld/kontraventil bruges som pilotchokerjustering (pilotstrømsbegrænsning). I dette tilfælde monteres den mellem hovedventilen og pilotventilen.
Opbygning af Dobbelt gasspjæld/kontraventil, Type Z 2 FS 16 3XB
Princippet for hydrauliske systemer
