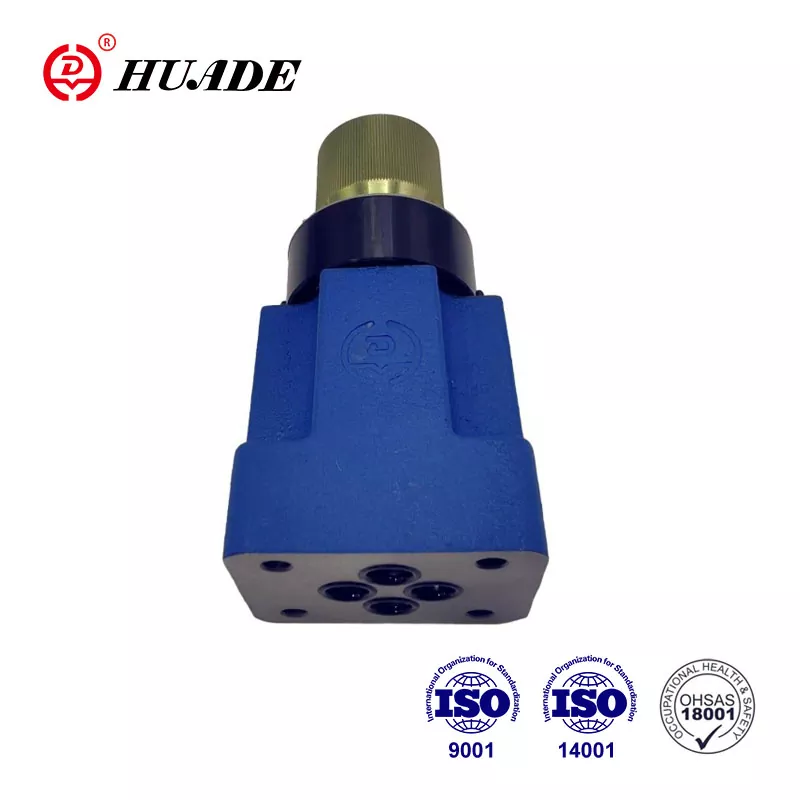

2 -vejs hydraulisk strømningskontrolventil: En komplet guide

En 2 -vejs hydraulisk strømningskontrolventil er en afgørende komponent i hydrauliske systemer, der styrer, hvor hurtig væske bevæger sig gennem et kredsløb. Tænk på det som en vandhane - du kan vende den til at kontrollere, hvor meget vand flyder ud. I hydrauliske systemer kontrollerer disse ventiler hastigheden på maskiner som gravemaskiner, sprøjtestøbemaskiner og fabriksudstyr.

Hvorfor flowkontrol betyder noget i hydrauliske systemer

I ethvert hydraulisk system er tre ting vigtige:

• Tryk- bestemmer, hvor meget kraft eller magt du får
• Retning- Kontroller, hvilken måde tingene bevæger sig
• Flyde- Kontrollerer, hvor hurtigt tingene bevæger sig

Hvordan fungerer en 2 -vejs hydraulisk flowkontrolventil?

Grundlæggende dele af ventilen

Hver anden vejs hydraulisk strømningskontrolventil har disse hoveddele:

• Ventilkrop- Den ydre skal, der forbinder til dine hydrauliske linjer
• Gasåbning- et lille hul, der flyder gennem
• Kontrolelement- bevæger sig for at gøre kløften større eller mindre
• Justeringsmekanisme- giver dig mulighed for at kontrollere ventilen (manuel drejeknap eller elektrisk signal)
• Forår- hjælper ventilen med at vende tilbage til sin startposition

Videnskaben bag flowkontrol

Når hydraulisk væske strømmer gennem en lille åbning, skaber den modstand. Dette hydrauliske hastighedskontrolprincip er det, der får disse ventiler til at fungere. Den grundlæggende formel er:

Dette betyder:

• Større åbning = mere flow = hurtigere hastighed
• Mindre åbning = mindre flow = langsommere hastighed
• Højere tryk = mere flow (hvis åbning forbliver den samme)

For hydrauliske cylinderventilanvendelser kontrollerer dette forhold direkte, hvor hurtigt stemplet bevæger sig. I hydrauliske motoriske kontrolsystemer bestemmer det rotationshastighed.

Hvad er typerne af 2 -vejs hydrauliske strømningskontrolventiler?

1. enkle gashåndtagsventiler (ikke-kompenseret)

Dette er den mest basale type. De fungerer som en manuel vandhane:

Hvordan de fungerer:Du justerer manuelt en knap for at ændre åbningsstørrelsen

Bedst til:Enkle applikationer, hvor nøjagtig hastighed ikke er kritisk

2. tryk kompenserede flowkontrolventiler

Disse er meget smartere. De justeres automatisk for at holde strømmen konstant, selv når trykket ændres.

Hvordan de fungerer:En speciel mekanisme indeni holder trykforskellen på tværs af gashåndtagskonstanten

Bedst til:Præcisionsmaskiner, automatiserede produktionslinjer

3. tryk og temperaturkompenserede ventiler

Dette er den mest avancerede type. De justeres for både tryk- og temperaturændringer.

Hvordan de fungerer:Specielle materialer indeni reagerer på temperaturændringer og justerer automatisk ventilen

Bedst til:Rumfart, testudstyr, kritiske applikationer

Hvilken kontrolmetode skal du vælge til din hydrauliske flowkontrolventil?

Manuel kontrol

Hvad det er:Håndhjul, drejeknapper eller skruer, som du drejer med hånden

Hvornår skal man bruge:Enkle maskiner, der ikke har brug for automatisk kontrol

Eksempler:Grundlæggende butikudstyr, manuelle presser

Elektrisk kontrol

Magnetventiler (til/fra)

• Fungere:Enkel tænd/sluk -kontrol som en lysafbryder
• God til:Grundlæggende start/stop -operationer
• Begrænsning:Kan ikke give glat hastighedskontrol

Proportionelle ventiler

• Fungere:Glat kontrol baseret på elektriske signaler (0-10V eller 4-20MA)
• Responstid:50-80 Hz (hurtigt nok til de fleste applikationer)
• God til:Injektionsstøbning, generel automatisering

Servo ventiler

• Fungere:Ultra-præcis kontrol med positionsfeedback
• Responstid:150-200 Hz (meget hurtig)
• God til:Aerospace, fremstilling med høj præcision

Præstationssammenligning

Kontroltype	Nøjagtighed	Hastighed	Koste	Bedste brug
Manuel	Lav	Langsom	Lav	Enkelt udstyr
Solenoid	Lav	Hurtig	Lav	ON/OFF -kontrol
Proportional	Mellemhøj	Medium	Medium	Generel automatisering
Servo	Meget høj	Meget hurtigt	Høj	Præcisionsapplikationer

Installation og systemdesign

Hvor skal der installeres en 2 -vejs flowkontrolventil?

Du kan installere flowkontrolventiler på tre måder:

Indløbskontrol (meter-in)

• Kontrollerer olie, der går ind i cylinderen
• God til positive belastninger (som løft)
• Risiko: kan forårsage kavitation, hvis ikke designet korrekt

Outlet Control (meter-out)

• Kontrollerer olie, der kommer ud af cylinderen
• God til negative belastninger (som at sænke tunge genstande)
• Giver bedre kontrol, men højere pres

Bypass kontrol

• Sender ekstra olie tilbage til tank
• Mindre effektiv, men enklere
• God til applikationer, der har brug for variabel hastighed

Designtips til bedste ydelse

• Størrelse korrekt:Vælg ventiler, der fungerer på 20-80% af deres maksimale åbning
• Hold olie ren:Brug korrekt filtrering (ISO 4406 Standard)
• Overvej temperatur:Sørg for, at ventiler fungerer i dit temperaturområde
• Plan for vedligeholdelse:Efterlad plads til ventiljustering og udskiftning

Virkelige applikationer

Fremstillingsudstyr

Injektionsstøbemaskiner

• Brug proportionelle ventiler til præcis hastighedskontrol
• Flere hastighedsfaser for forskellige dele af cyklussen
• Sparer energi og forbedrer produktkvaliteten

Maskinværktøjer

• Hurtig tilgang, langsom foder, hurtige returcyklusser
• CAM-betjente ventiler til automatisk hastighedsskiftning
• Forbedrer overfladefinish og værktøjets levetid

Mobiludstyr

Gravemaskiner og læssere

• Flydedeling mellem flere funktioner
• Belastningsfølsomme systemer til effektivitet
• Glat operatørkontrol

Kraner og løfteudstyr

• Belastningsventiler forhindrer ukontrolleret sænkning
• Præcis hastighedskontrol for sikkerhed
• Nødsænkende kapacitet

Rumfart og forsvar

• Letvægts servoventiler
• Høj pålidelighed under ekstreme forhold
• Præcis kontrol for flyoverflader

Valg af den rigtige ventil: En trinvis vejledning

Topproducenter og produkter

Førende mærker

Bosch Rexroth

• 2FRM og 2FRE SERIE VALVES
• Industristandard for præcision
• Fremragende teknisk support

Parker Hannifin

• ColorFlow-serie med farvekodede justeringsringe
• Bred vifte af størrelser og indstillinger
• God tilgængelighed over hele verden

Harbour Hydrate

• DSJ- og SF -serieventiler
• Modulært design til let integration
• Højtryksfunktioner

Eaton

• Patronventiler (SICV -serie)
• Rumbesparende design
• Multifunktionelle kapaciteter

Danfoss

• PVG -proportionelle ventilgrupper
• Designet til mobiludstyr
• Tilpasselige løsninger

Hvad man skal se efter, når man køber

• Tekniske specifikationer matcher dine behov
• God teknisk dokumentation
• Lokal service og support
• Rimelige ledetider
• Konkurrencedygtige priser
• Bevist pålidelighed i din branche

Fremtidige tendenser inden for flowkontrolteknologi

Smarte ventiler og IoT -integration

Moderne ventiler bliver smartere med:

• Indbyggede sensorer til overvågning
• Trådløse kommunikationsfunktioner
• Forudsigelige vedligeholdelsesvarsler
• Fjernjustering og overvågning

Avancerede materialer

Nye materialer fremstiller ventiler:

• Mere modstandsdygtig over for at have på sig
• Bedre i ekstreme temperaturer
• Længere varig
• Mere effektiv

Energieffektivitetsfokus

Nye design fokuserer på:

• Reduktion af energiaffald
• Bedre varmehåndtering
• Forbedrede effektivitetsvurderinger
• Miljøoverholdelse

Almindelige problemer og løsninger

Problem	Løsning
Hastighed varierer med belastning	Opgrader til trykkompenseret ventil
Dårlig responstid	Kontroller for luft i systemet, overvej servo -ventil
Ventiljagt eller svingning	Tilføj dæmpning, tjek systemstivhed
Overdreven varmeproduktion	Kontroller ventilstørrelsen, overvej bypass -kontrol
Inkonsekvent præstation	Forbedre oliefiltrering, kontroller for slidte komponenter

Vedligeholdelse og fejlfinding

Regelmæssige vedligeholdelsesopgaver

• Kontroller olie -renlighed- Skift filtre regelmæssigt
• Overvåg driftstemperatur- Opbevar inden for producentgrænser
• Undersøg for eksterne lækager- Adresse straks
• Test responstider- Sammenlign med baseline -målinger
• Kalibrerstyresignaler- Sørg for nøjagtighed over tid

Advarselsskilte at se efter

• Slæg svar
• Inkonsekvente hastigheder
• Usædvanlige lyde
• Ekstern lækage
• Overdreven varme

Omkostningsovervejelser

Startomkostninger

• Enkle gashåndventiler: $ 50- $ 200
• Proportionelle ventiler: $ 300- $ 1.500
• Servo ventiler: $ 1.000- $ 5.000+

Langsigtede omkostninger

• Energieffektivitetsbesparelser
• Reduceret vedligeholdelse
• Forbedret produktkvalitet
• Mindre nedetid

ROI -faktorer

• Forbedringer af produktionshastighed
• Kvalitetskonsistens
• Energibesparelser
• Vedligeholdelsesreduktion

Konklusion

2 -vejs hydrauliske flowkontrolventiler er vigtige for at kontrollere hastigheden i hydrauliske systemer. Nøglen er at vælge den rigtige type til din applikation:

• Enkle gashåndteringsventilertil grundlæggende applikationer til lave omkostninger
• Trykkompenserede ventilerfor konsekvent ydelse
• Servo ventilerFor de højeste præcisionsbehov

Husk, at ventilen kun er en del af dit hydrauliske system. Succes afhænger af korrekt systemdesign, korrekt størrelse, god vedligeholdelse og valg af kvalitetskomponenter fra velrenommerede producenter.

Omkostningerne ved at vælge forkert: Hvad sker der, når du får det forkert

Valg af den forkerte flowkontrolventil kan føre til alvorlige problemer og dyre konsekvenser:

Præstationsproblemer:

• Inkonsekvente hastigheder- Dine maskiner fungerer ikke pålideligt
• Produkter af dårlig kvalitet- Inkonsekvente fremstillingsprocesser
• Sikkerhedsrisici- Uforudsigelig maskinadfærd kan forårsage ulykker

Økonomisk indvirkning:

• Energiaffald- Dårligt matchede ventiler kan øge strømforbruget med 15-30%
• Fejl i for tidlig udstyr- Forkert ventilstørrelse forårsager overdreven slid på pumper, cylindre og motorer
• Produktionsforsinkelser- upålidelig hydraulisk hastighedskontrol fører til nedetid og ubesvarede frister
• Vedligeholdelsesomkostninger- Forkerte ventiler kræver hyppigere service og udskiftning

Systemdækkende problemer:

• Varmeopbygning- Ineffektive ventiler genererer overskydende varme, hvilket reducerer olie levetid
• Pumpe skader- Forkert flowkontrol kan forårsage pumpekavitation eller overophedning
• Hydraulisk cylinderventil misforhold- Forkert størrelse skader forsegler og forårsager intern lækage

Uanset om du bygger en ny maskine eller opgraderer en eksisterende, vil forstå disse grundlæggende elementer hjælpe dig med at tage det rigtige valg og få den bedste ydelse fra dit hydrauliske system.

Yderligere ressourcer

For mere detaljerede tekniske oplysninger, se:

• Producentwebsteder (Bosch Rexroth, Parker, Hawe)
• ISO 1219 hydrauliske symboler standard
• Hydrauliske tekniske håndbøger
• Lokale hydrauliske distributører til applikationsstøtte

Denne vejledning giver et fundament for at forstå 2 -vejs hydrauliske flowkontrolventiler. For specifikke applikationer skal du altid konsultere med hydrauliske ingeniører og følge producentanbefalinger.
