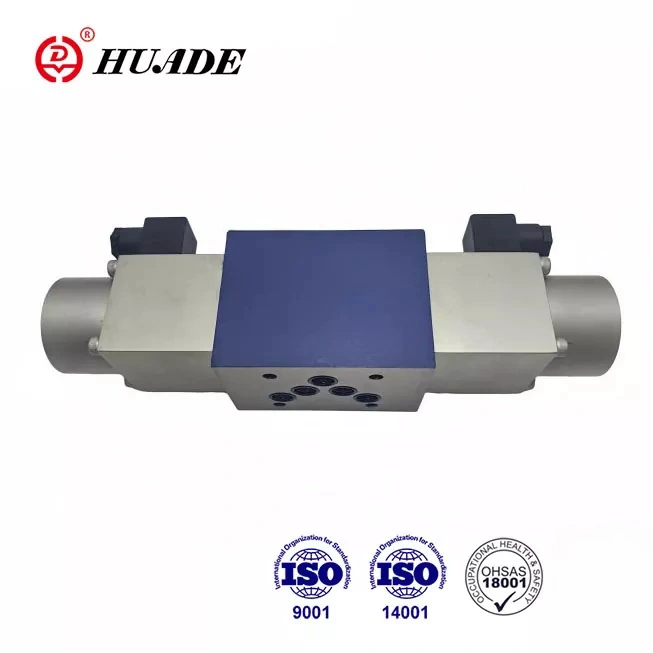

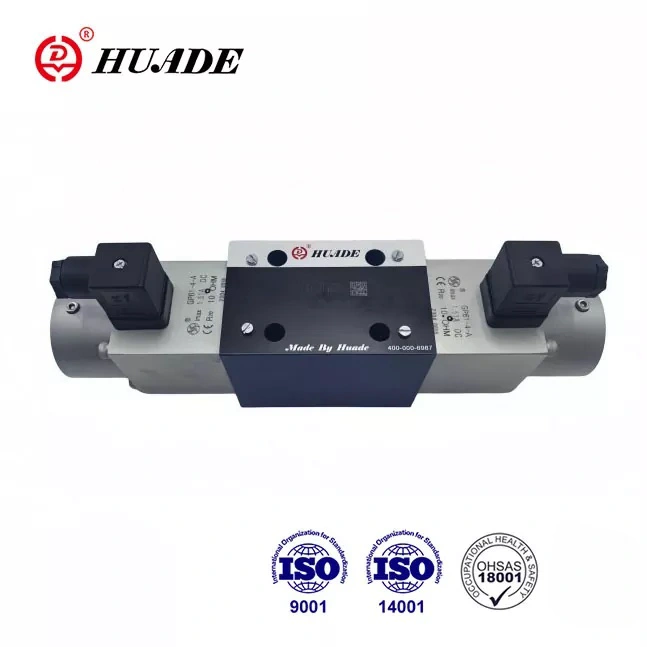

Type 4WRA-retningsbestemte kontrolventiler er direkte betjent via proportional magnetventiler. De er vidt brugt i forskellige industrielle hydrauliske miljøer, der kræver retning og flowkontrol. Takket være to langsigtede samarbejder kan Huade® proportionelle retningsventiler matche de samme produkter, der tilbydes af Rexroth i ydeevne. Prisen på dette produkt er relativt lavere.
|
Hydrauliske data |
|||
|
Størrelse |
6 |
10 |
|
|
Driftstryk (MPA) |
Port A, B, P |
31.5 |
31.5 |
|
port T |
16 |
16 |
|
|
Flow (l/min) |
43 |
95 |
|
|
Kontamineringsgrad |
≤ 20 (anbefaler ≤10) |
||
|
Hysterese (%) |
<6 |
<5 |
|
|
Gentagelighed (%) |
<3 |
<2 |
|
|
Frekvensrespons (-3dB, signal ± 100%) (Hz) |
6 |
4 |
|
|
Trykvæske |
Mineralolie (til NBR -tætning), phosphatester (til FPM -tætning) |
||
|
Viskositetsområde (mm ²/s) |
3.8 til 380 |
||
|
Trykvæsketemperaturområde (℃) |
-30 til+80 |
||
|
Vægt (kg) |
Ventil med en magnetventil |
1.75 |
5.9 |
|
Ventil med to magnetventiler |
2.5 |
7.5 |
|
|
Elektriske data |
|||
|
Størrelse |
6 |
10 |
|
|
Spændingstype |
Direkte spænding |
Direkte spænding |
|
|
Nominel spænding (V) |
24V |
||
|
Max.current pr. Magnet (a) |
1.5 |
||
|
Solenoid spole |
Kold værdi ved 20 ℃ |
5.4 |
10 |
|
Max.warm value |
8.1 |
15 |
|
|
Miljøtemperatur ℃ |
op til+50 |
||
|
Coiltemperatur ℃ |
op til +150 |
||
|
Isolering af ventil til DIN 4050 |
IP65 |
||
|
Tilknyttet forstærker (24 V ensretter af brodetype) |
VT-3013S30 |
VT-3014S30 |
|
Funktioner:
▶ Direkte aktiverede proportional ventil til kontrol af retningen og volumenstrømmen af en hydraulisk væske
▶ Til montering af underplader
▶ Til den åbne sløjfe -kontrol af både retning og strøm af en hydraulisk væske
▶ Forårscentreret kontrolspole
▶ Lavt trykfald over kontrollandene
▶ Både ventil og elektronisk kontrol fra en leverandør
Anvendelse:
Type 4WRA -retningsbestemte kontrolventiler bruges til at kontrollere retningen og mængden af en strømning.
Retningsstyringsventiler Type 4WRA består dybest set af huset (1), kontrolspolen (3), en eller to returfjedre (2) og derudover et eller to proportionale magnetventiler (5).
Type 4WRA 6 ...... 10b/..... og 4WRA 10 ...... 10b/..... (3-positionsventil)
Hvis solenoiderne ikke aktiveres, opretholdes kontrolspolen (3) i den neutrale position ved hjælp af returfjedre (2). Aktivering af kontrolspolen (3) er direkte via den proportionelle magnetventil (5). Hvis for eksempel magnetventil 'A' er energisk, vil den skubbe kontrolspolen (3) til højre i forhold til det elektriske signal. Forbindelser oprettes derefter fra P til B og A til T.
På denne måde får kontrolspolen (3), at de V-formede riller åbnes gradvist for at flyde. Når den proportionelle magnetventil (5) er de-energised, returneres kontrolspolen (3) til centerpositionen ved returfjederen (2).
Struktur af proportional retningsventil 4WRA
Type 4WRA ... A ... 10B og 4WRA ... B ... 10B (2-positionsventil)
Funktionen af denne ventil er den samme som for ventiltype 4WRA. Men det er returventil på 2-positioner med kun en
proportional magnetventil
Type 4WRA vedtager subplade -montering, fjedercenter og lavt trykfald over kontrolområdet.
De brugte ofte i maskine, let industri, metallurgi, min, rumflugt og andre felter.
Struktur af proportional retningsventil 4WRA ... A ... og 4WRA ... B ...
Symbol på proportional retningsventil 4WRA
