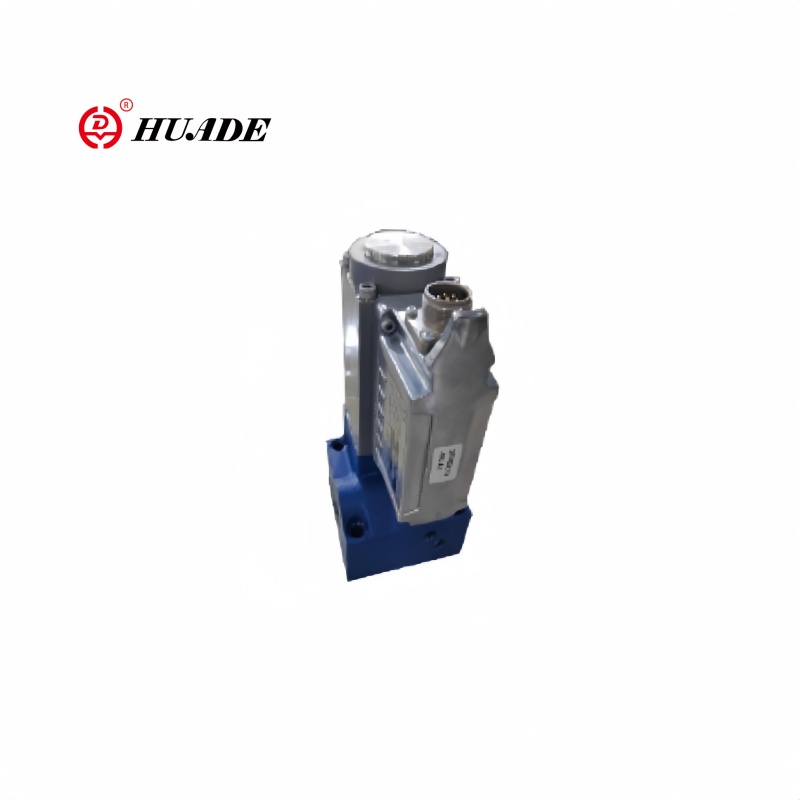

I verdenen af industriel automatisering og væskekontrolsystemer repræsenterer proportionalt ventiltryk et af de mest afgørende begreber til opnåelse af præcise og effektive operationer. At forstå dette grundlæggende princip er vigtigt for ingeniører, teknikere og enhver, der arbejder med hydrauliske eller pneumatiske systemer.
Definition af proportionalt ventiltryk
Proportional ventiltryk henviser til det kontrollerede udgangstryk genereret af en proportional ventil, hvor trykniveauet er direkte proportionalt med indgangssignalet, der påføres ventilen. I modsætning til enkle on/off -ventiler, der fungerer i binære tilstande, giver proportionelle ventiler uendelig variabel kontrol mellem minimum og maksimale trykværdier baseret på størrelsen af det elektriske indgangssignal.
Forholdet mellem indgangssignal og udgangstryk følger en lineær eller forudbestemt kurve, hvilket muliggør præcis trykmodulation. Dette proportionelle forhold muliggør glat, kontinuerlig kontrol af tryk snarere end pludselige ændringer, hvilket gør disse ventiler ideelle til applikationer, der kræver finjusteret trykregulering.
Hvordan proportionelle ventiler fungerer
Den grundlæggende drift af en proportional ventil er afhængig af elektromagnetisk kraftstyring. Når et elektrisk signal påføres på ventilens magnetventil, genererer det en magnetisk kraft, der er proportional med den aktuelle eller spændingsindgang. Denne elektromagnetiske kraft virker mod en fjedermekanisme og væsketryk for at placere en ventilspole eller poppet.
Efterhånden som indgangssignalet øges, vokser den elektromagnetiske kraft stærkere og bevæger ventilelementet længere fra sit sæde. Denne øgede åbning tillader mere væskestrøm og resulterer typisk i højere nedstrøms tryk, afhængigt af ventilens konfiguration. Den nøjagtige placering af ventilelementet skaber det proportionelle forhold mellem indgangssignal og udgangstryk.
Moderne proportionelle ventiler inkorporerer ofte feedbacksystemer ved hjælp af positionssensorer eller tryktransducere for at sikre nøjagtig kontrol og kompensere for eksterne faktorer, såsom temperaturvariationer, forsyningstrykssvingninger eller komponentslitage.
Typer af proportional ventiltrykskontrol
Direktevirkende proportional ventiler
Disse ventiler kontrollerer direkte tryk gennem den elektromagnetiske kraft, der virker på ventilelementet. De bruges typisk i applikationer med lavere tryk, hvor solenoidkraften er tilstrækkelig til at overvinde væskekræfter og fjederspænding.
Pilot-betjente proportionalventiler
Til applikationer med højere tryk bruger pilotbetjente ventiler en lille proportional ventil til at kontrollere en større hovedventil. Pilotventilen modulerer tryk på et kontrolkammer, som derefter placerer hovedventilelementet. Denne konfiguration tillader præcis kontrol af høje tryk med relativt lav elektrisk effektindgang.
Trykreducerende ventiler
Disse proportionelle ventiler opretholder konstant nedstrøms tryk uanset opstrøms trykvariationer eller strømningshastighedsændringer. Outputtrykket er proportionalt med indgangssignalet, hvilket gør dem ideelle til trykreguleringsapplikationer.
Trykaflastningsventiler
Proportionelle trykaflastningsventiler tilvejebringer indstillinger for variabelt relieffer baseret på indgangssignalet. Dette tillader dynamisk justering af systemets maksimale tryk uden mekanisk justering.
Applikationer og fordele
Proportional ventil trykstyring finder applikationer på tværs af adskillige brancher. I mobil hydraulik muliggør disse ventiler en jævn drift af konstruktionsudstyr, hvilket giver præcis kontrol af boom, spand og sporbevægelser. Fremstilling af automatiseringssystemer bruger proportionale ventiler til ensartede klemmekræfter, injektionsstøbningstryk og materialehåndteringsoperationer.
Luftfartsindustrien er afhængig af proportional ventiltrykkontrol til flykontrolsystemer, landingsudstyr og kabinetrykstyring. I bilindustrien kontrollerer disse ventiler transmissionstryk, servostyring og motorstyringssystemer.
Forbedret systemeffektivitet
Præcis trykmatchning til belastningskrav reducerer energiaffald og optimerer systemydelsen.
Nedsat energiforbrug
At undgå overpressurisering fører til betydelige energibesparelser og lavere driftsomkostninger.
Forbedret produktkvalitet
Konsekvent procestryk sikrer pålidelige produktionsresultater og produktkonsistens.
Øget systemreaktionsevne
Glatte trykovergange giver bedre systemstyring og operationel glathed.
Nøgleprestationsparametre
Control System Integration
Proportionelle ventiltrykkontrolsystemer integreres typisk med elektroniske kontrolenheder (ECU) eller programmerbare logiske controllere (PLC'er). Disse controllere tilvejebringer de nøjagtige elektriske signaler, der kræves til nøjagtig trykkontrol under overvågning af systemets feedback.
Moderne kontrolstrategier
Moderne kontrolsystemer anvender ofte lukkede kontrolstrategier, hvilket kontinuerligt sammenligner det faktiske trykproduktion til ønskede sætpunkter og justerer ventilindgangssignaler i overensstemmelse hermed. Denne fremgangsmåde kompenserer for systemvariationer og opretholder præcis trykstyring under ændrede driftsbetingelser.
Fremtidig udvikling
Udviklingen af proportional ventiltryksteknologi fortsætter med fremskridt inden for materialevidenskab, elektroniske kontrolsystemer og sensorteknologi. Smarte ventiler, der indeholder indbygget diagnostik, forudsigelige vedligeholdelsesfunktioner og trådløs kommunikation, bliver mere udbredt.
Digital ventilteknologi lover endnu større præcision og fleksibilitet, hvilket potentielt erstatter traditionelle proportionelle ventiler i nogle applikationer. Imidlertid er proportional ventiltrykkontrol stadig en grundlæggende og pålidelig teknologi til væskekraftsystemer.
Forståelse af proportionalt ventiltryk gør det muligt for ingeniører at designe mere effektive, præcise og pålidelige fluidkontrolsystemer på tværs af forskellige applikationer, hvilket gør det til et vigtigt koncept i moderne industriel automatisering.
