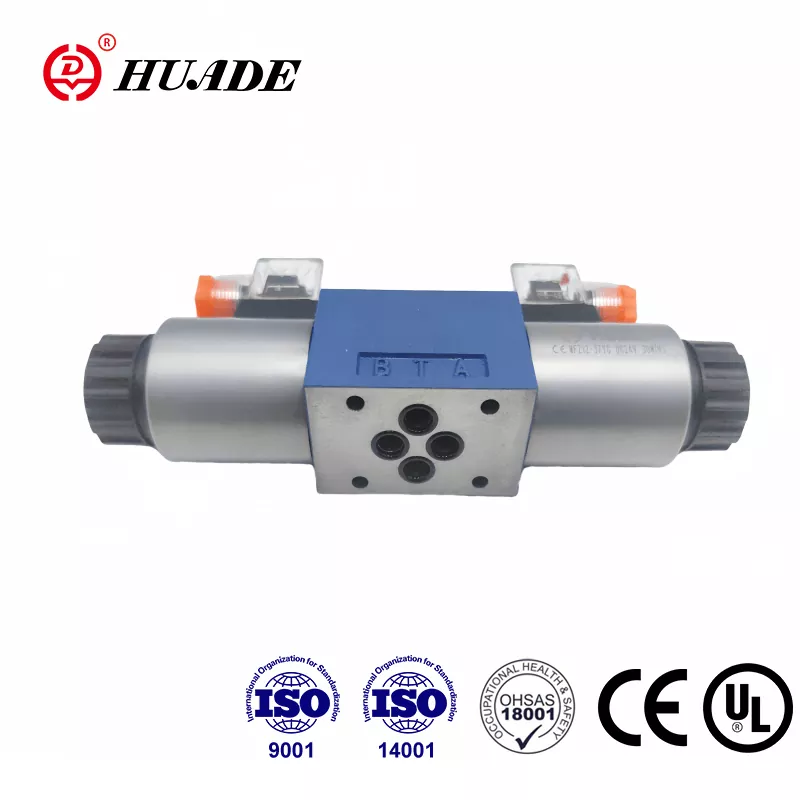

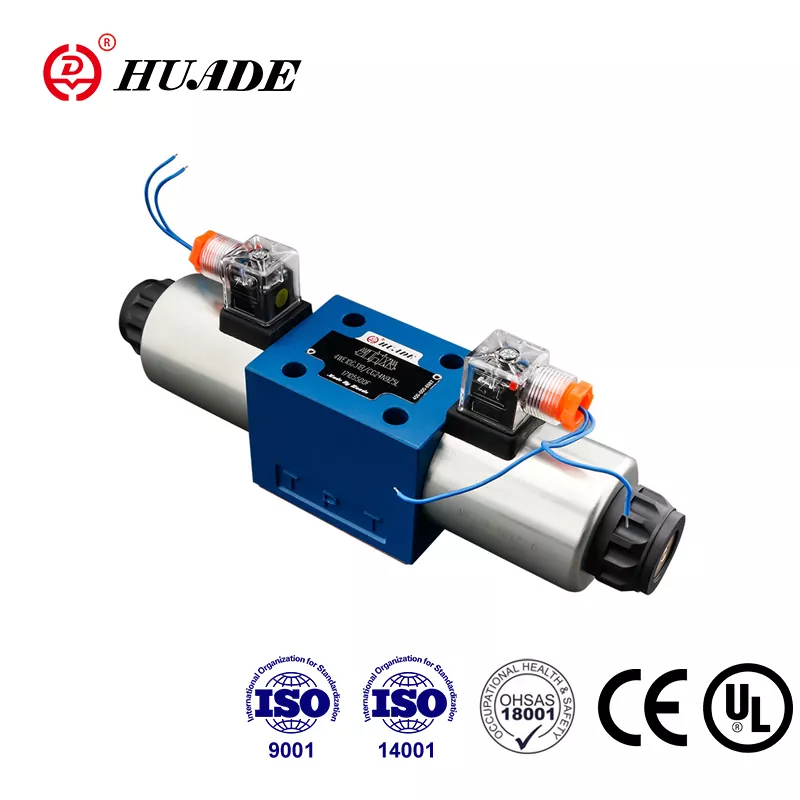

Retningsstyringsventil 4we 10 d for Rexroth

Beijing Huade Hydraulic blev etableret i 1979, den har nu udviklet sig til en stor statsejet virksomhedsgruppe med speciale i design, fremstilling og service af hydrauliske ventiler og udstyr. Huade® Directional Spool Valve Type 4we 10 D er et overkommeligt alternativ til den samme model, der tilbydes af Rexroth. Solenoid -retningsventilserien har bestået CE- og UL -certificeringer. Ventilerne vil blive pakket i standardkartoner med anti-counterfeiting-etiketter. Fabrikken har bestået systemcertificeringer af kvalitetsstyring, miljøstyring og arbejdsmiljøforvaltning og sikkerhedsstyring. Huade® hydrauliske retningsventiler er vidt anvendt i marine styringsudstyrets hydrauliske system, svingende kranesystem og justerbar tonehøjdepropeller hydraulisk system, Huade ejer en enorm kundegruppe i marineindustrien.

Produktparameter for retningsbestemt kontrolventil 4we 10 d for Rexroth

Produktfunktion af retningsbestemt kontrolventil 4we 10 d for Rexroth

Funktioner:

▶ Direkte magnetventil betjent retningsspoleventil som standardversion

▶ Vådstift DC eller AC -solenoider med aftagelige spoler

▶ Perfekt kontur

▶ Spiraler kan udskiftes uden at åbne tryktæt kammer

▶ Valg af enten centrale eller individuelle elektriske forbindelser

▶ Valgfri håndover-ride

▶ Lang levetid

▶ Porting mønster til DIN 24 340 Form A, ISO 4401 og CETOP - RP 121H

Anvendelse:

4we 10 D er magnetventil betjent retningsspoleventil. Det styrer starten, stop og retning af en væske.

Funktioner, sektion af retningsstyringsventilen 4we 10 d for Rexroth

Retningsventiler omfatter dybest set huset (1), et eller to solenoider (2), kontrolspole (3) og en eller to returfjedre (4). I hvile holdes kontrolspole (3) i sin centrale eller indledende position ved hjælp af returfjedre (4) (undtagen i tilfælde af impulsspole). Kontrolspole (3) betjenes af vådstiftens magnetventiler (2). Solenoidkraften (2) virker på kontrolspole (3) og flytter den fra sin hvileposition til den ønskede slutposition. Dette tillader fri strømning fra P til A og B til T eller P til B og A til T.

Ved at fjerne energisagnoid (2) returneres kontrolspole (3) til sin oprindelige position ved returfjeder (4).

Valgfri håndover-ride (5) påhører kontrolspole (3), der skal flyttes, uden at solenoiderne er energiske.

Strukturdiagram over We 10 30B -serien

Meddelelse om retningsbestemt kontrolventil 4we 10

1. Væsken skal filtreres. Minimum filterfinhed er 20 ㎛.

2. Tanken skal forsegle, og et luftfilter skal installeres ved luftindgangen

3. produkter uden underplade, når de forlader fabrikken, hvis det er nødvendigt, bedes du bestille specielt.

4. Ventilfikserskruer skal vælges og bruges i henhold til den parameter, der er anført i prøvebogen

5. Roughness af overflade, der er forbundet med ventilen, kræves til 0,8.

6. Overfladefinish af parringsstykke kræves til 0,01/100 mm.
