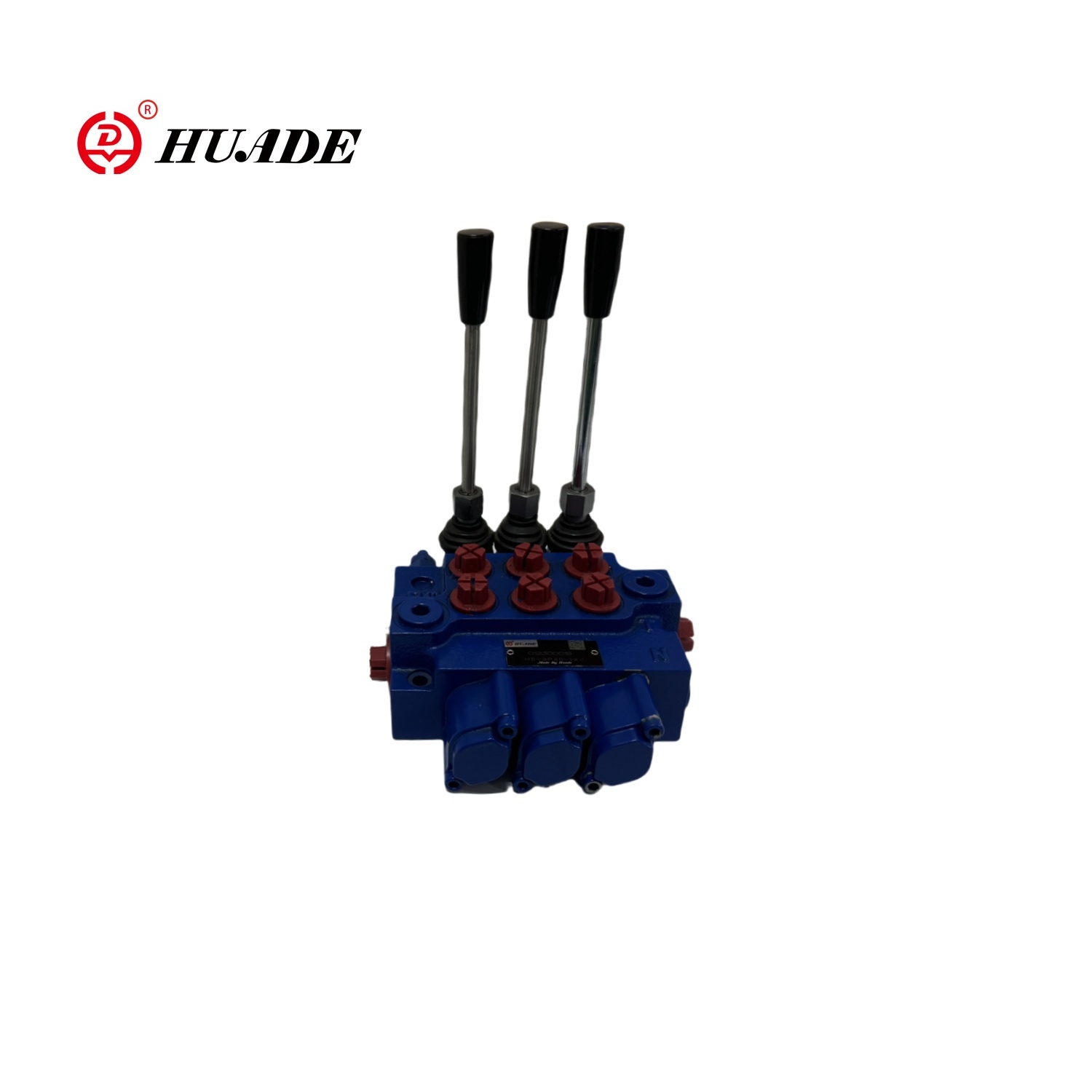

Huades åbne center multi-vejs ventil er en speciel hydraulisk ventil. Dens karakteristik er, at når ventilkernen er i den midterste position, kan den hydrauliske olieudgang fra hydraulikpumpen flyde tilbage til olietanken gennem multi-vejs ventil. Det åbne center multi-vejs ventil vedtager generelt en seks-vejs multi-vejs ventilstruktur. Det vigtigste oliekredsløb for den hydrauliske pumpeudløb er opdelt i to kredsløb: et parallelt oliekredsløb (parallelkanal) og et bypass -olie -kredsløb (Open Center Channel). Hastighedsreguleringen af det åbne center multi-vejs ventil vedtager en kombination af bypass-throttling og olieindgangsspott. Hastighedsreguleringseffekten opnås ved at kontrollere åbningsmængden af oliecylinderen og olietanken gennem ventilkernens throttling.
| Strukturelle funktioner | Samlet struktur |
| Installation og fastgørelse | 2 × M8 bolte |
| Trykforbindelse | Åbn Center Multi-Way Valve |
| Omgivelsestemperatur | -40 til +60 ℃ |
| Oliemedium | Mineral hydraulisk olie |
| Viskositetsområde | Tilladt 12 ~ 800mm2/s |
| Anbefalet interval 20 ~ 100mm2/s | |
| Olietemperatur | -15 til 80 ℃ |
| Filterniveau | Olie fast kontamineringsniveau NAS1638 Niveau 10 |
| Maksimalt arbejdstryk | P = 250 bar, t = 50bar, a, b = 300bar |
| Bedømt strømning | 40L/min |
| Ventil kerne rejse | ± 6 mm |
| Spool drivkraft | Mindre end 200n |
Funktioner:
▶ Vedtag et integreret design for at kontrollere fluidets strømningsretning i starten, arbejdet og stoppe stater
▶ Tryk til 250bar
▶ Strøm til 40L/min

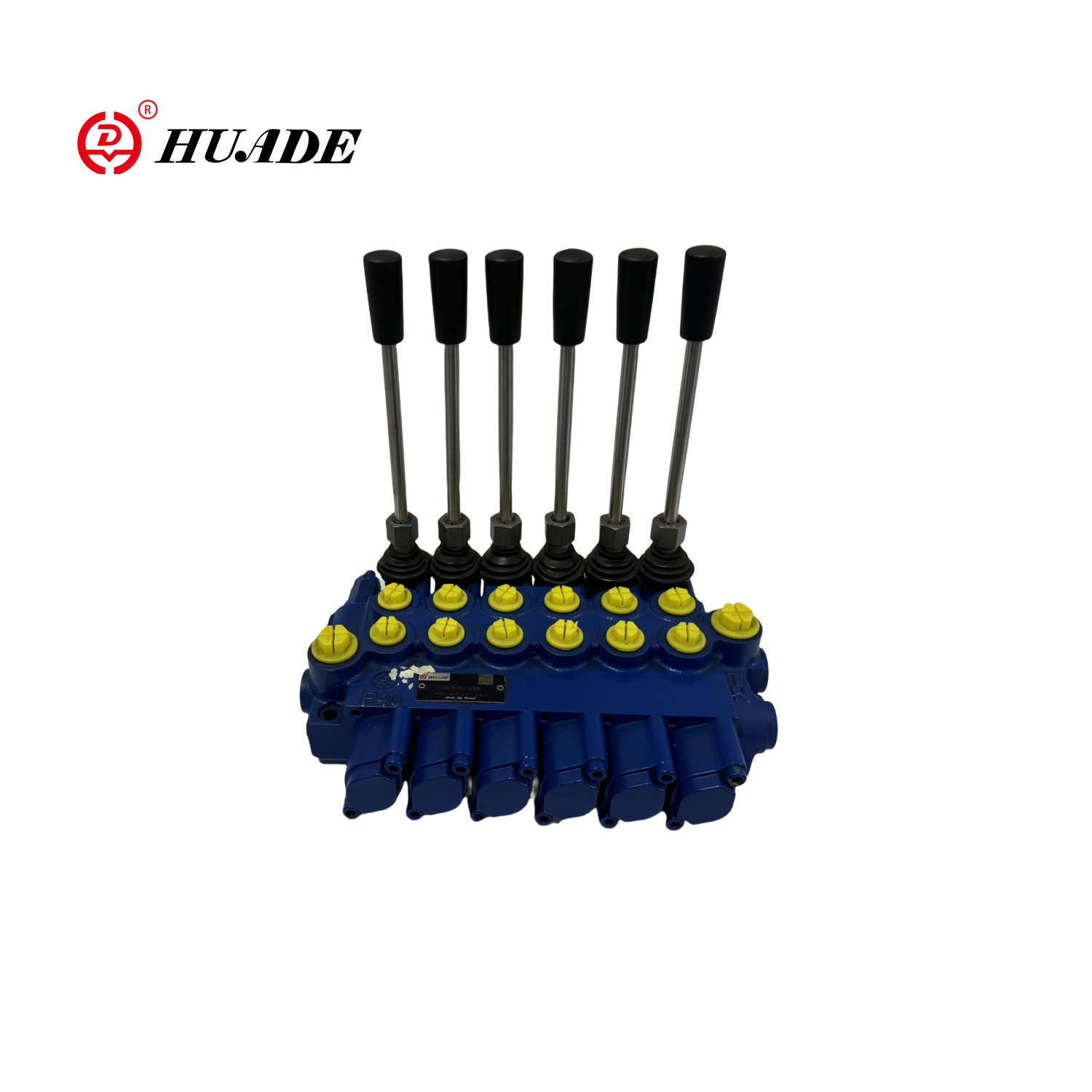

▶ 6-enheds integreret struktur
▶ Åbn midttype
Anvendelse:
Åbn-centre multi-vejs ventil bruges hovedsageligt i kulboringrigge, kraner og borerigge.
