Hvad er en hydraulisk flowreguleringsventil?
En hydraulisk flowreguleringsventil er som en trafikleder for væske i hydrauliske systemer. Ligesom et trafiklys styrer, hvor mange biler der passerer gennem et vejkryds, styrer disse ventiler, hvor meget hydraulisk væske, der strømmer gennem dit system.
Kort sagt,hydrauliske flowreguleringsventiler regulerer hastigheden af hydrauliske motorer og cylindre ved at kontrollere mængden af væske, der når dem. Mere væske betyder hurtigere bevægelse, mindre væske betyder langsommere bevægelse.
Hvorfor er flowreguleringsventiler så vigtige?
Erikoissovellukset
Her er, hvad flowreguleringsventiler gør for dit system:
Ito ang dahilan kung bakit ang mga pamantayang pang-industriya tulad ng ASME B31.3 at ang mga code ng kaligtasan ay nangangailangan ng wastong presyon na binabawasan ang mga regulators (hindi mga balbula ng karayom) para sa pangunahing pagbawas ng presyon sa mga system kung saan ang over-pressurization ay nagdudulot ng makabuluhang peligro. Ang mga balbula ng karayom ay maaaring madagdagan ang mga regulator para sa mahusay na pagsasaayos ngunit hindi maaaring palitan ang mga ito para sa kontrol sa presyon ng kaligtasan-kritikal.
Grundprincippet er overraskende enkelt. Disse ventiler fungerer ved at skabe en variabel åbning, som væske skal passere igennem.
Forestil dig at prøve at fylde en spand med vand. Hvis du åbner vandhanen lidt, løber vandet langsomt. Åbn det bredt, og vandet strømmer hurtigt ud. Flowreguleringsventiler fungerer på samme måde - de justerer deres åbningsstørrelse for at kontrollere væskeflowhastigheden.
De vigtigste faktorer, der påvirker flow er:
- Åbningsstørrelse- Større åbning = mere flow
- Trykforskel- Højere tryk = hurtigere flow (i basisventiler)
- Væsketykkelse- Tykkere væske = langsommere flow
Hovedtyper af hydrauliske flowreguleringsventiler
Vedligeholdelsestips til lang levetid
Nåleventiler
- Perfekt til præcise, små justeringer
- Som at bruge en dråbe i stedet for en brandslange
- Fantastisk til kalibrering og finjustering
- Ulemper: Flow ændres, når trykket ændres
Drosselventiler
- God til grundlæggende hastighedskontrol
- Let at justere manuelt
- Almindelig i simple systemer
- Ikke særlig præcis under varierende belastning
Kugleventiler
- Hovedsageligt til on/off kontrol
- Meget holdbar og pålidelig
- Begrænset præcision til hastighedskontrol
- Fantastisk til at isolere sektioner
2. Avancerede flowreguleringsventiler

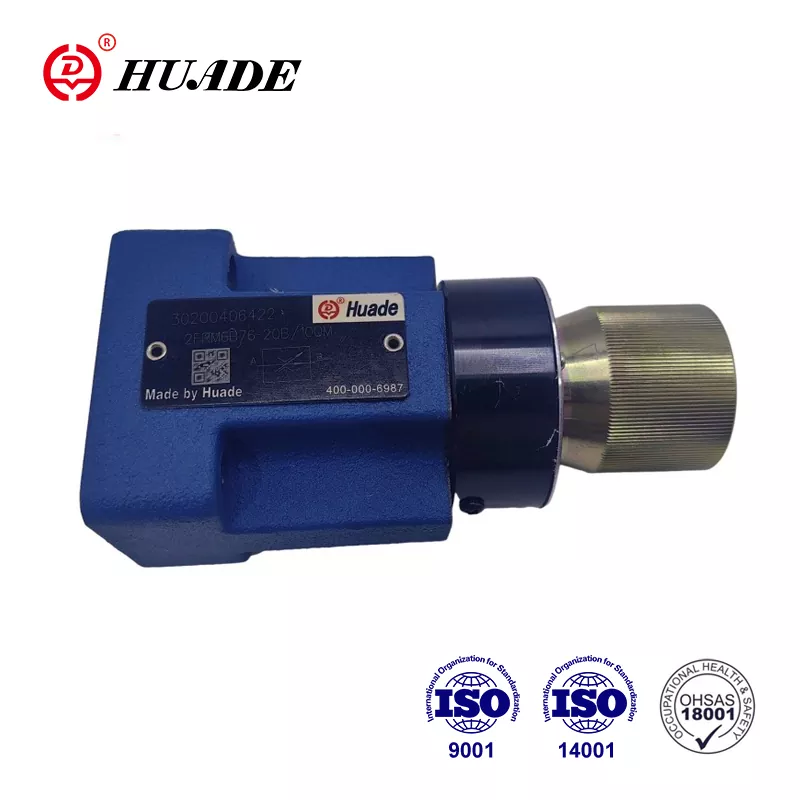

Trykkompenserede ventiler
De "smarte" ventiler i hydrauliske systemer. Hold flowet stabilt, selv når trykket ændres.
Tekniske detaljer:
- Indbygget pilotventil justerer automatisk hovedåbningens størrelse baseret på trykforskellen
- Kompensationsområde:Opretholder typisk ±5 % flownøjagtighed over 50-350 bars trykområde
- Interne komponenter:Fjederbelastet kompensatorspole, justerbar drosselåbning og trykfølende porte
Dyrere men meget mere pålidelig. Perfekt til præcisionsarbejde.
Meter-In vs Meter-Out-ventiler
Begrænsning:Kan forårsage kavitation ved overskridende belastninger
Bedst til:Positive belastninger, lodrette cylindre, der strækker sig nedad
Fordel:Skaber modtryk for at forhindre kavitation
Bedst til:Overskridende belastninger, lodrette cylindre, der trækkes tilbage
Proportionale flowreguleringsventiler
Styres elektronisk for superpræcis justering.
- Kontrolmetode:PWM (Pulse Width Modulation) signaler fra elektronisk forstærker
- Feedback system:Lukket sløjfestyring med flowsensorer eller positionsfeedback
- Svartid:Typisk 10-50 millisekunder for trinændringer
- Signalområde:Standard 4-20mA eller 0-10V styresignaler
- Forstærker funktioner:Nuværende vibrering for at forhindre ventilen, der sætter sig fast, rampefunktioner for jævn start
Kan programmeres og automatiseres. Dyrt, men giver den bedste kontrol. Almindelig i moderne CNC-maskiner og robotter.
Avancerede tekniske koncepter
Fremtidige trender
Trykkompenserede ventiler bruger et to-trins design:
- Primær fase:Justerbar gasspjæld (brugerstyret)
- Sekundær fase:Automatisk kompensatorspole reagerer på trykforskel
Arbejdsprincip:
- Kompensatoren opretholder et konstant trykfald (typisk 7-10 bar) over den primære åbning
- Når nedstrømstrykket stiger, åbner kompensatoren mere for at opretholde flowet
- Når opstrømstrykket falder, begrænser kompensatoren for at forhindre flowstigning
- Resultat:Konsistent flow uanset belastningsændringer
Proportionalventilkontrolsystemer
Elektronisk kontrolkæde:
- Kommandosignal:4-20mA eller ±10V fra PLC/controller
- Forstærkerbehandling:Konverterer signal til korrekt strøm/PWM
- Solenoidrespons:Proportional solenoide skaber kraft proportional med strømmen
- Ventilrespons:Spolepositionen er direkte relateret til solenoidens kraft
- Flowoutput:Præcis flowkontrol med minimal hysterese
Max tryk
Flow Divider-teknologi
Flowdelere af spoletype:
- Brug synkroniserede spoler til at opdele flow
- Nøjagtighed:±5 % flowdeling under normale forhold
- Trykfølsomhed:Ydeevnen forringes med store trykforskelle
- Ansøgninger:Velegnet til lignende belastningsanvendelser
Gear-type flowdelere:
- Brug præcisionsgearsæt til flowdeling
- Nøjagtighed:±2 % flowfordeling uanset trykforskelle
- Selvkompenserende:Justerer automatisk for viskositetsændringer
- Ansøgninger:Kritisk synkronisering (flykontrol, tunge løft)
Ansøgninger
Byggeudstyr
- Gravemaskiner: Glatte arm- og skovlbevægelser
- Kraner: Præcis løft og positionering
- Bulldozere: Kontrollerede bladjusteringer
Fremstilling
- Sprøjtestøbemaskiner: Perfekt deldannelse
- CNC-maskiner: Præcise skærehastigheder
- Samlebånd: Synkroniserede bevægelser
Landbrug
- Høstmaskiner: Koordineret skæring og opsamling
- Traktorer: Redskabskontrol
- Vandingssystemer: Vandstrømsstyring
Andre applikationer
- Kraftværks turbiner
- Vandbehandlingsanlæg
- Olie- og gasdrift
- Udstyr til minedrift
Sådan vælger du den rigtige flowreguleringsventil
At vælge den rigtige ventil er som at vælge det rigtige værktøj til et job. Overvej disse faktorer:
1. Systemkrav
- Hvilket tryk fungerer dit system ved?
- Hvor meget flow har du brug for?
- Hvilken type væske bruger du?
Vejledning til tekniske specifikationer
| Anvendelse | Anbefalet ventiltype | Flowhastighed | Max tryk | Tilslutningsstørrelse | Medicinska gassystem |
|---|---|---|---|---|---|
| Lille CNC maskine | Nåleventil | 2-8 l/min | 210 bar | 1/4" NPT | Manuel |
| Sprøjtestøbning | Trykkompenseret | 15-50 L/min | 350 bar | 1/2" SAE | Manuel/elektrisk |
| Gravemaskinearm | Proportional | 80-200 L/min | 420 bar | 3/4" SAE | Elektronisk (PWM) |
| Hydraulisk presse | Meter-Out | 25-100 L/min | 700 bar | 1" SAE | Pilotbetjent |
| Mobil kran | Prioritetsventil | 120-300 L/min | 350 bar | 1" SAE | Load-Sensing |
2. Præcisionsbehov
3. Miljø
- Temperaturområde:Standardventiler fungerer fra -20°C til 80°C
- Ekstreme forhold:Særlige tætninger er nødvendige for -40°C til 120°C
- Ætsende væsker:Rustfrit stål eller specielle belægninger påkrævet
- Høj vibration:Låsewire-justeringer eller elektronisk styring anbefales
4. Budgetovervejelser
Almindelige problemer og løsninger
Problem: Inkonsekvent hastighed
Symptomer:Aktuatoren øger og bremser tilfældigt
Årsager:Snavset væske, slidte ventildele, forkert ventiltype
Løsning:Rengør eller udskift væske, serviceventil, opgrader til trykkompenseret ventil
Problem: Overophedning
Symptomer:Systemet bliver for varmt, reduceret ydeevne
Årsager:Intern lækage, forkerte ventilindstillinger
Løsning:Udskift tætninger, juster ventilindstillinger, kontroller for korrekt ventilstørrelse
Problem: Kavitation i flowkontrolsystemer
Symptomer:Høj støj, vibrationer, mælkeagtig væske, beskadigelse af komponenter
Teknisk forklaring:Når væskehastigheden overstiger kritiske grænser, falder trykket under damptrykket
Årsager:
- Indmålerventiler med overløbsbelastning
- Underdimensionerede ventilåbninger
- Høje væsketemperaturer reducerer damptrykket
Løsning:
- Autó motorok
- Installer anti-kavitationsventiler
- Forøg åbningsstørrelsen eller brug flere parallelle ventiler
Kritisk formel:Sørg for strømningshastighed < 6 m/s i sugeledninger
Problem: Flowreguleringsventil ustabilitet
Symptomer:Jagt, oscillation, ustabil aktuatorbevægelse
Tekniske årsager:
- Utilstrækkelig dæmpning i proportional ventilreguleringskreds
- Resonansfrekvenstilpasningssystem egenfrekvens
- Forstærkningsindstillingerne er for høje i elektronisk forstærker
Løsning:
- Juster PID-parametre (reducer proportional forstærkning, øg dæmpning)
- Tilføj akkumulator for systemoverholdelse
- Typer hydrauliske stasjoner
- Brug ventiler med højere frekvensrespons (servoventiler)
Vedligeholdelsestips til lang levetid
Månedlige Checks
- Se efter eksterne utætheder omkring fittings
- Tjek væskeniveauer og farve
- Lyt efter usædvanlige lyde
- Føl efter overdreven vibration
Kvartalstjeneste
- Udskift hydrauliske filtre
- Test væskekvalitet
- Kontrol af ventilkalibrering
- Tarım Makinaları
Årlig vedligeholdelse
- Komplet ventileftersyn, hvis det er nødvendigt
- Udskift sliddele
- Opdater systemdokumentation
- Træn operatørerne i korrekt brug
Fremtiden for flowreguleringsventiler
Teknologien gør disse ventiler smartere og mere effektive:
Nøgle takeaways
- Hydrauliske flowreguleringsventiler erhastighedsregulatorertil hydrauliske systemer
- Forskellige typer tjener forskellige behov - fra simple manuelle ventiler til avancerede elektroniske
- Korrekt valgsparer pengeog forbedrer systemets ydeevne
- Regelmæssig vedligeholdelse forhindrer dyre nedbrud
- Ny teknologi gør ventiler smartere og mere effektive
Konklusion
At forstå hydrauliske flowreguleringsventiler behøver ikke at være kompliceret. Disse vitale komponenter er simpelthen hastighedsregulatorerne i den hydrauliske verden, der sørger for, at alt bevæger sig i det rigtige tempo for sikkerhed, præcision og effektivitet.
Uanset om du betjener tungt udstyr, driver en fabrik eller vedligeholder hydrauliske systemer, hjælper det dig med at vide, hvordan disse ventiler fungerer, med at træffe bedre beslutninger om valg af udstyr, vedligeholdelse og fejlfinding.
Husk: den rigtige flowreguleringsventil, korrekt vedligeholdt, er en investering, der betaler sig i systempålidelighed, energibesparelser og driftssikkerhed. Vælg klogt, vedligehold regelmæssigt, og dit hydrauliske system vil tjene dig godt i mange år fremover.
