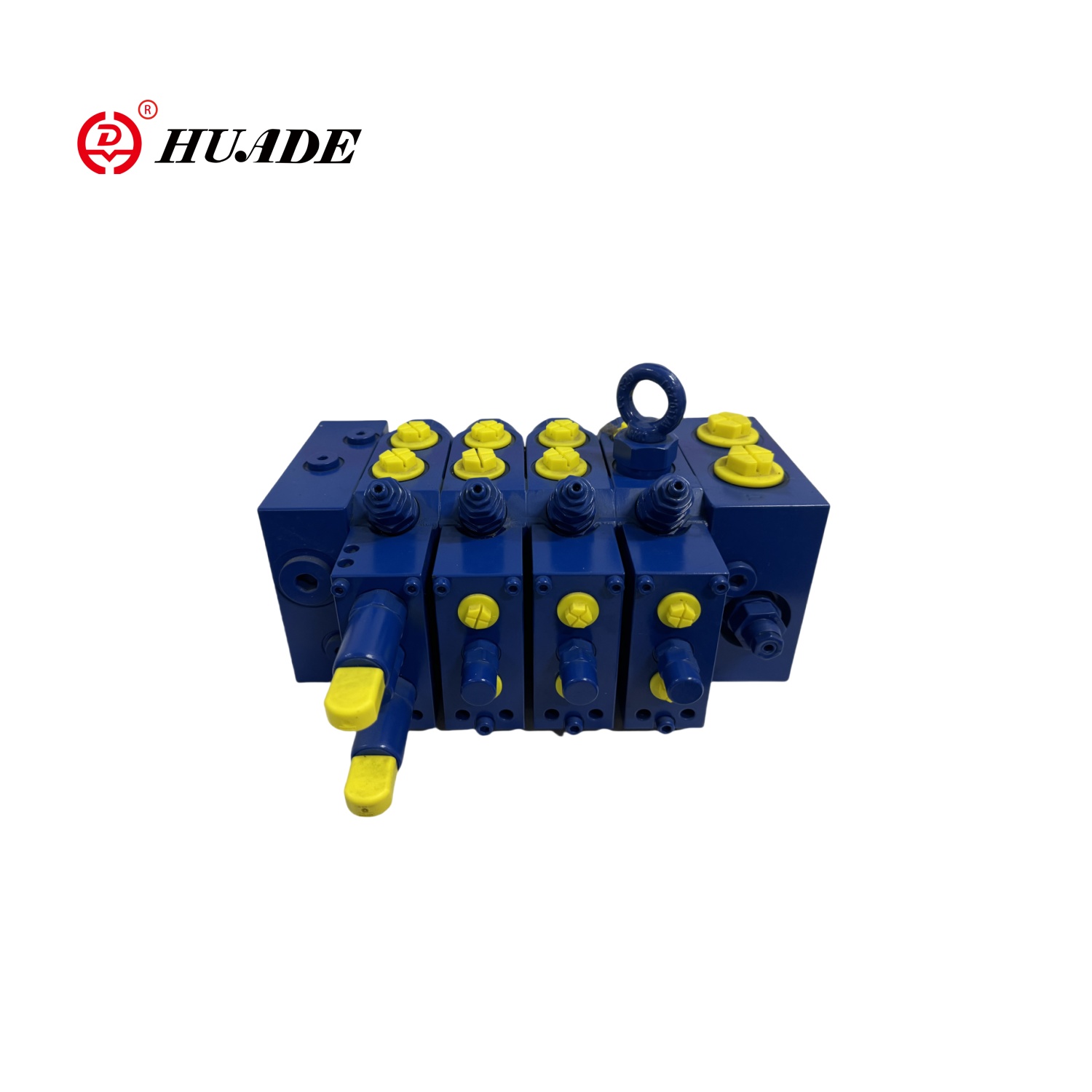

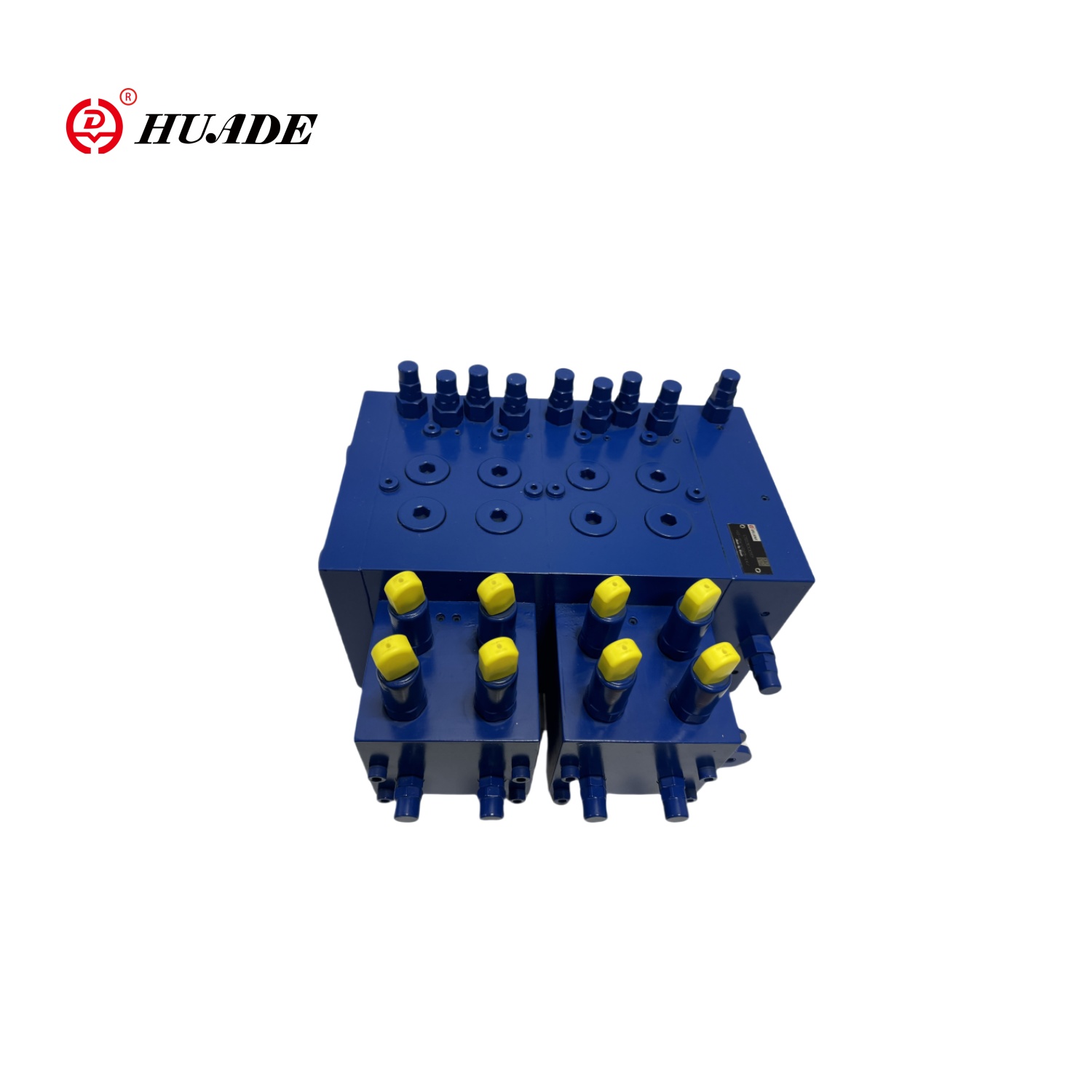

En belastningsfølsom multi-vejs ventil er en ventil, der vender tilbage ændringssignalerne om tryk, strømning og strøm til ventilen for at realisere kontrolfunktionen. Det kan automatisk justere strømmen i henhold til belastningsændringen for at bevare systemets stabilitet og effektivitet. Den belastningsfølsomme multi-vejs ventil er normalt udstyret med en trykføler til at overvåge de hydrauliske trykændringer i systemet i realtid.
| Generelt | ||
| Installationssted | Intet krav | |
| Olieport | Rørtråd IS0228/1 | |
| Vægt | Olieindløb (side) （kg） | 7 |
| Retningsventil, hydraulisk （kg） | 7.1 | |
| Retningsventil, elektro-hydraulisk （kg） | 7.5 | |
| Slut （kg） | 5.8 | |
| Hydraulisk olie og omgivelsestemperaturområde (℃) | -20 til 80 | |
| Hydraulisk | ||
| Flyde | Port P Q L/Min | 300 med mellemliggende olieindløb |
| L/min | 200 med sideolieindløb | |
| Port A 、 B Q L/Min | 150 med trykkompensator og belastningsholdingsfunktion (s type) | |
| L/min | 190 med trykkompensator uden belastningsholdning (T -type) | |
| L/min | 200 trykkompensator (type C) | |
| Nominelt tryk p bar | 350 | |
| Maksimalt arbejdstryk pr. Port | P p bar | 350 |
| A, b p bar | 420 | |
| Ls p bar | 330 | |
| T p bar | 30 | |
| Og p bar | Intet pres tilbage til tank | |
| Maksimalt pilottryk pr. Port | X p bar | 35 |
| a, b p bar | 35 | |
| Pilottrykområde | Hydraulisk P -bjælke | 8,5 til 22,5 |
| Elektro-hydraulisk P-bjælke | 6.5 til 17.2 | |
| Krævet kontroldifferentieringstryk på multi-vejs ventil | S-Type og C-type P bar | 18 |
| T-type p bar | 25 | |
| LS Relief Valve -funktion (justeringsområde) Bar | 50 til 149? 150 til 330 | |
| Hydraulisk olie | DIN51524 Mineralolie | |
| Viskositetsområde v mm2/s | 10 til 380 | |
| Tilladt kontamineringsniveau af hydraulisk olie | 20/18/15 niveau | |
| Renlighedsniveau i henhold til IS04406 (C) | Det anbefales at bruge et filter med en minimum filtreringsnøjagtighed på β10≥75 | |
| Elektroniske enheder | ||
| Elektrisk pilotkontrolventil | TM1005110 Skiftventil | |
| TM82002 proportional ventil | ||
Funktioner:
▶ Proportional retningsventil for flowkontrol uafhængigt af belastningstryk
▶ Chip-type struktur
▶ Med belastningstryk kompensationsfunktion
▶ Høj gentagelighed og lav hysterese
▶ kan justeres af slagbegrænser
▶ Overløbsventil med oliefyldningsfunktion
| Tryk | 300bar |
| Flyde | 120L/min |
| Nominelt pres | 250bar (pumpeside) |
| 300bar (aktuators side) | |
| Maksimal strømning | |
| (Pumpeside) | 200L/min (sideolieindløb) |
| 200L/min (mellemliggende olieindløb) | |
| (Aktuators side) | 200L/min (med belastningsholdningsfunktion) |
| 190l/min (med trykkompensator) | |
| 150L/min (med trykkompensator og belastningsventil) |
Anvendelse:
Belastningsfølsomme multi-vejs ventiler er blevet vidt brugt på mange felter på grund af deres fremragende ydelse, såsom konstruktionsmaskiner, landbrugsmaskiner, industriel fremstilling, løft og transportmaskineri, minemaskineri, skibe og marineteknik.
