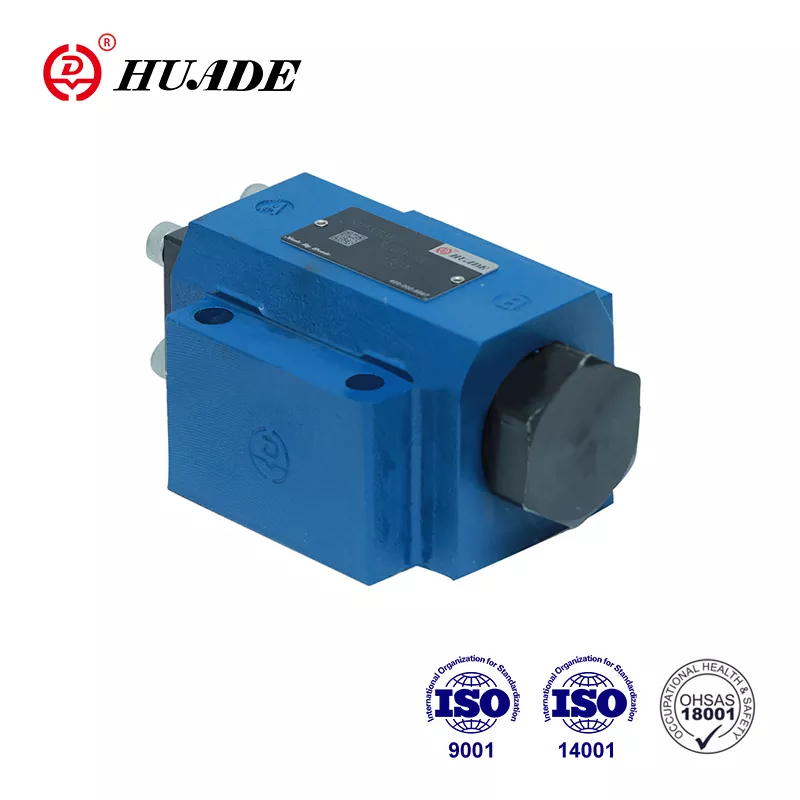

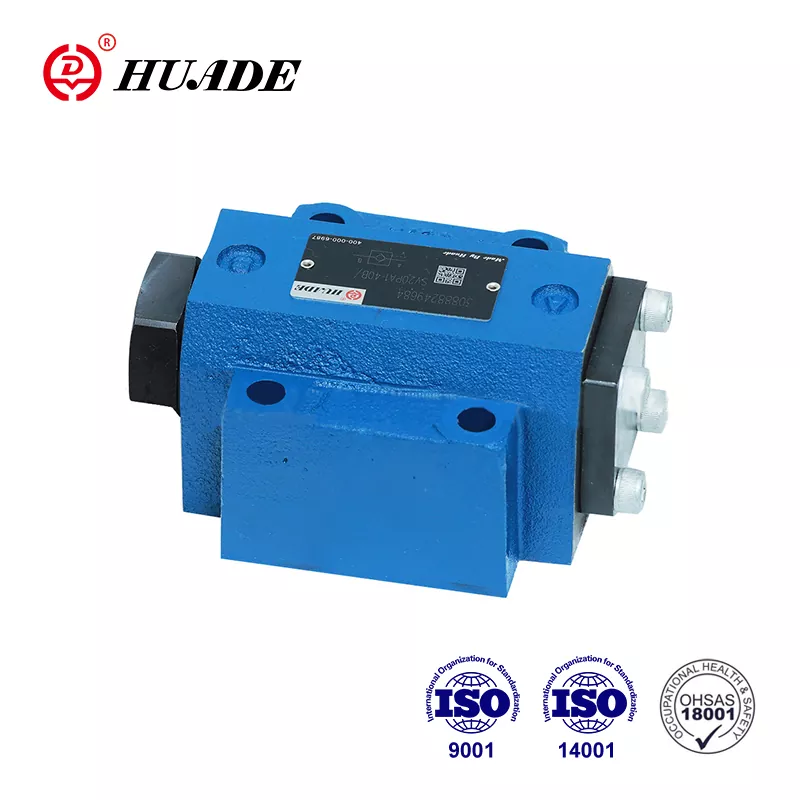

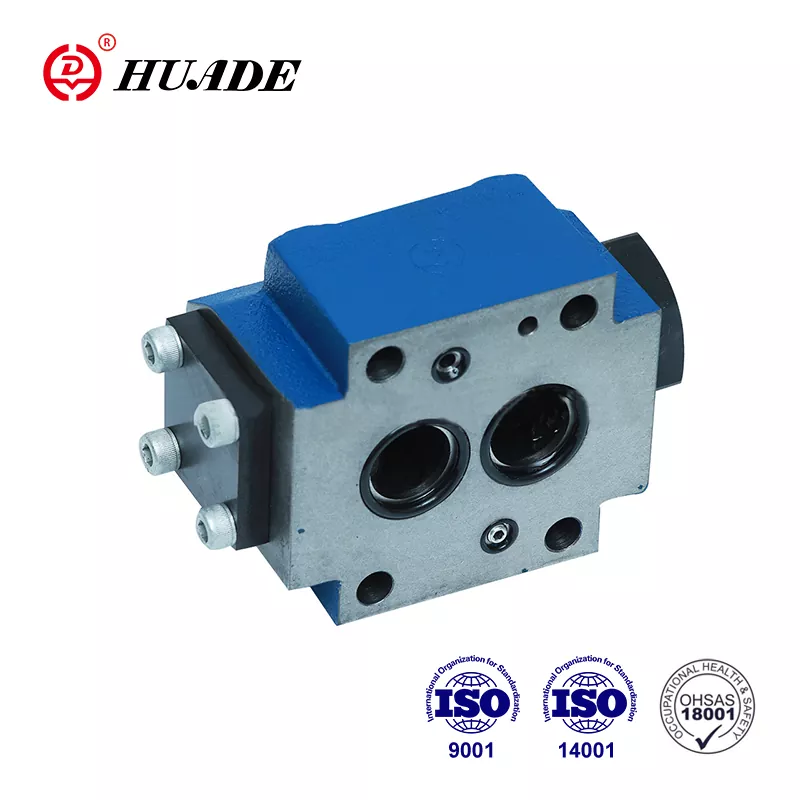

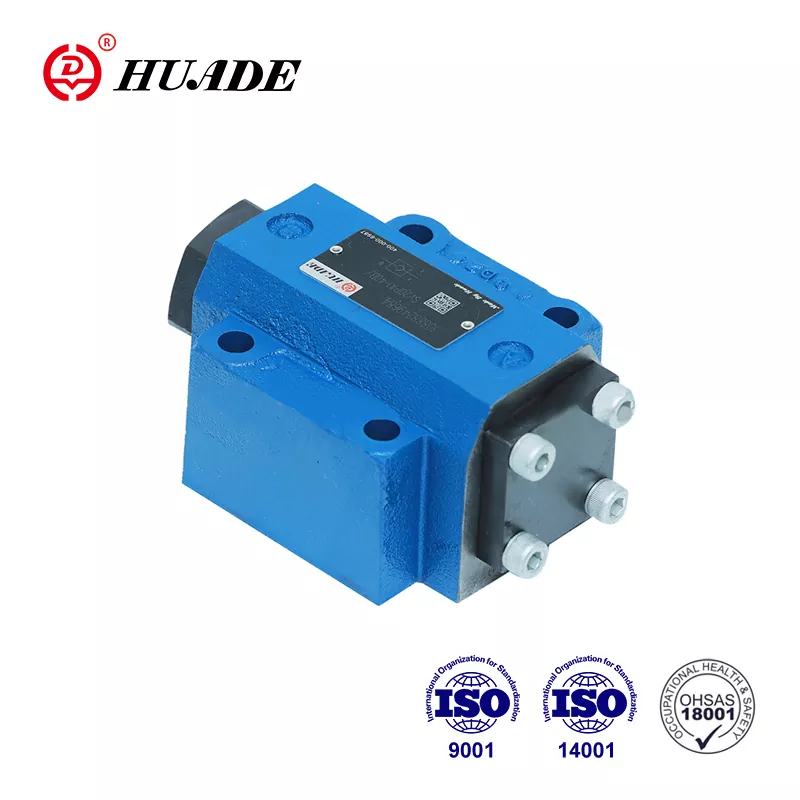

Efter at Huade blev etableret, samarbejdede det med Rexroth to gange. Huade® kontraventil SV er overkommelige erstatninger for Rexroths samme serie af produkter. Det er konkurrencedygtigt med velkendte produkter med god kvalitet og lavere pris. Fabrikken har bestået ISO9001, ISO14001 og OH SAS18001. Det er et velkendt nationalt mærke i Kina. Inden for garantiperioden er det gratis at reparere. Alle kontraventiler gennemgår strenge tests, før de forlader fabrikken, for at sikre overlegen og stabil ydeevne. Huade® hydrauliske ventiler er meget udbredt i militærindustrien og andre områder på grund af den overlegne ydeevne.
|
Tekniske data |
||||||
|
Stil |
10 |
16 |
20 |
25 |
30 |
|
|
Vægt |
montering af underplade (kg) |
1.8 |
- |
4.7 |
- |
7.8 |
|
gevindforbindelse (kg) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Installationsposition (MPa) |
Valgfri |
|||||
|
Strømningsretning (MPa) |
Fra A til B fri, fra B til A gennem åbning |
|||||
|
Driftstryk, maks.(MPa) |
0,5-315 |
|||||
|
Kontroltryk, max (MPa) |
0,5-315 |
|||||
|
Styr volumen -port X (cm3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Kontrolområder -område A1 (cm3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-område A2 (cm3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-område A3 (cm3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
-område A4 (cm3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Trykvæske |
Mineralolier (til NBR tætning) eller fosfatester (til FPM tætning) |
|||||
|
Trykvæsketemperaturområde (℃) |
-30～+80 |
|||||
|
Viskositetsområde (mm2/s) |
2,8 til 500 |
|||||
Funktioner:
▶ kontraventil styret af væske
▶ Til underplademontering, Monteringsmønster iht. DIN 24 340
▶ Underplade eller gevindforbindelse
▶ Med eller uden lækageport
▶ Med eller uden foråbning
▶ Type med foråbning, dæmpet dekompression
▶ 4 åbningstryk
▶ Portering af mønster til Din 24 340 fom A, 1SO 4401 og CETOP-RP 121H
Anvendelse:
Pilotbetjente kontraventiler SV anvendes til isolering af driftskredsløb under tryk, som sikring mod sænkning af en last, når der opstår et ledningsbrud, eller mod krybende bevægelser af hydraulisk låste aktuatorer.
Kontraventiler SV er hydraulisk pilotbetjente kontraventiler i tallerkendesign, som kan åbnes for at tillade lav i begge retninger.
Grundlæggende består disse ventiler af hus (1), tallerken (2), trykfjeder (3), styrespole (4) samt en foråbning, som kugleventil (5), eventuelt.
Ventilen muliggør frit flow fra A til B, i modsat retning holdes ventilen (2) på sit sæde af systemtrykket, udover fjederkraften.
Gennem tryktilslutningen ved styreport X flyttes styrestemplet (4) til højre. Dette skubber tallerkenen (2) fra sædet. Nu kan ventilen også have et flow fra B til A.
For at sikre korrekt åbning af ventilen via styrestemplet (4) er et vist minimum styretryk nødvendigt.
Denne ventil har en ekstra foråbning. Gennem tryktilslutning på styreport X skubbes styrestemplet (4) til højre.
Dette skubber først kuglen (5) og derefter poppen (2) fra sædet. Nu kan ventilen også have et flow fra B til A. På grund af foråbningen er der en dæmpet dekompression af væsken under tryk. Herved undgås mulige trykstød
Udskåret billede af kontraventil type SV. .PA
(uden lækageport, med foråbning)
