Axial stempelpumperer blandt de mest Sofistikerede og effektive hydrauliske pumper i moderne industrielle anvendelser. Fra byggeudstyr og flysystemer til fremstilling af maskineri, Disse pumper tilvejebringer den højtryksvæske, der er nødvendig for krævende operationer. Men hvordan nøjagtigt konverterer disse tekniske vidunder mekaniske Energi til hydraulisk tryk? Lad os dykke dybt ned i den fascinerende verden af Axial stempelpumper og udforsk deres indre arbejde.
Forstå det grundlæggende
En aksial stempelpumpe er positiv forskydning af hydraulisk pumpe, der bruger stempler arrangeret i et cirkulært mønster omkring en central akse. I modsætning til radiale stempelpumper, hvor stempler bevæger sig vinkelret på drivakslen, aksiale stempelpumper har stempler, der bevæger sig parallelt med akselaksen. Denne unikke konfiguration giver mulighed for kompakt design mens du leverer ekstraordinære præstationsegenskaber.
Det grundlæggende princip bag alle aksiale Stempelpumper er relativt ligetil: som stempler gengælder inden for deres Cylindre, de skaber skiftevis suge- og dechargecyklusser. Under Sugeslag, stempler trækker væske ind i cylinderkamrene. Under Komprimeringsslag, de tvinger væsken ud ved højt tryk. De koordinerede Bevægelse af flere stempler sikrer kontinuerlig, glat fluidstrøm.
Kernekomponenter og arkitektur
Hjertet af en aksial stempelpumpe består af flere kritiske komponenter, der arbejder i perfekt harmoni. Cylinderblokken, Eller tønde, huser flere stempler arrangeret i et præcist cirkulært mønster. Disse pumper er typisk mellem 5 og 11 stempler, hvor 7 eller 9 er mest Fælles for optimal balance mellem flow glathed og mekanisk kompleksitet.
Hvert stempel opretter forbindelse til en hjemmesko pude gennem en kugleledsk forbindelse. Dette arrangement giver stemplet mulighed for at følge Vinkelbevægelsen, mens den opretholder korrekt tætning inden for sin cylinder. De Slipper puder kører mod en vuggeplade (i udarbejdelsespladedesign) eller camring (i bøjede aksedesign), der konverterer drivakslens roterende bevægelse ind i den frem- og tilbagegående bevægelse, der er nødvendig til pumpehandling.
Ventilpladen fungerer som pumpens timing mekanisme, der indeholder nøjagtigt placerede indløbs- og udløbsporte, der justeres med cylinderkamrene på nøjagtigt de rigtige øjeblikke. Høj præcision Fremstilling sikrer perfekt timing mellem stempelposition og havn Justering, maksimering af volumetrisk effektivitet, mens trykket minimeres pulsationer.
To hoveddesignvarianter
Axial stempelpumper findes i to primære Konfigurationer, hver med forskellige driftsprincipper og applikationer.
Swash Plate Design
Swashpladedesignet repræsenterer mest Almindelig aksial stempelpumpekonfiguration. I dette arrangement forbliver stempler parallelt med drivakslen, mens deres hjemmesko puder kontakter et vinklet svasker plade. Når cylinderblokken roterer med drivakslen, følger hvert stempel Et sinusformet bevægelsesmønster bestemt af vinkelpladen.
Når et stempel bevæger sig væk fra swash plade, det skaber sugning, der trækker væske gennem indløbsporten ind i Cylinderkammer. Når rotationen fortsætter, og stemplet nærmer sig skashet plade, komprimering forekommer, hvilket tvinger væske gennem udløbsporten ved forhøjet tryk. Swashpladevinklen bestemmer direkte stemplets slaglængde, Og i forskellige forskydningspumper kan denne vinkel justeres til kontrolstrømmen sats.

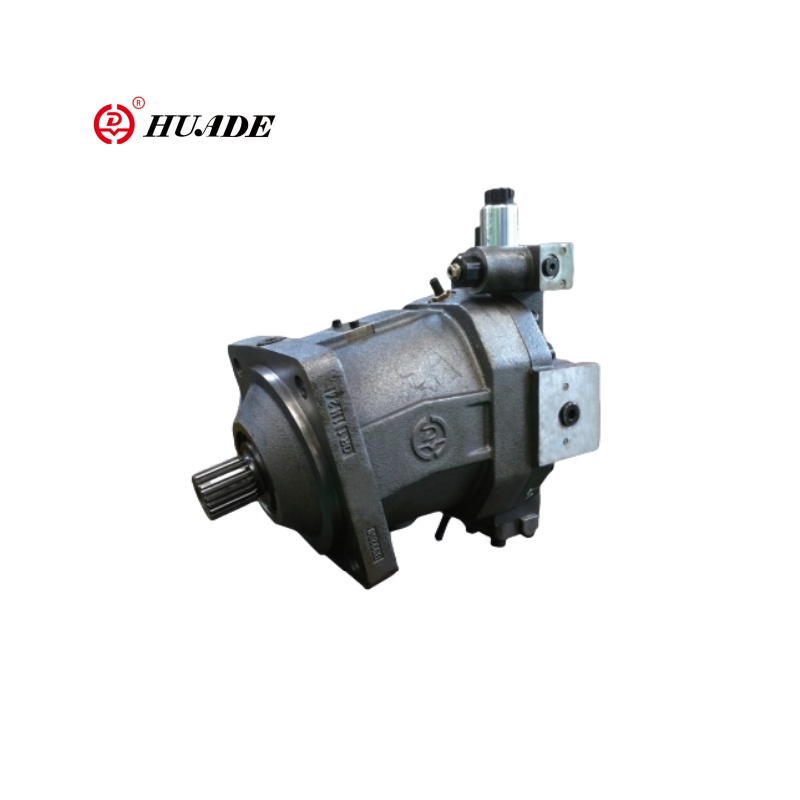

Bent Axis Design
Bent Axis -pumper har en mere kompleks, men potentielt mere effektiv konfiguration. Her sidder cylinderblokken på en Vinkel (typisk 15 til 30 grader) i forhold til drivakslen. Stempler forbinder Direkte til drevflangen gennem universelle led eller sfæriske forbindelser, Fjernelse af behovet for hjemmesko puder og swash plader.
Dette design giver flere fordele, inklusive højere driftspress, bedre effektivitet ved høje hastigheder og Nedsat slidkomponenter. Den øgede mekaniske kompleksitet skaber imidlertid Disse pumper er dyrere og udfordrende at fremstille, hvilket begrænser deres anvendelse til specialiserede applikationer med højtydende.
Pumpecyklussen forklarede
Forståelse af den komplette pumpecyklus afslører, hvordan aksiale stempelpumper opnår deres imponerende præstation egenskaber. Hvert stempel gennemgår fire forskellige faser under hver Revolution af drivakslen.
I sugefasen bevæger stemplet sig Væk fra ventilpladen (i bøjningsplatedesign) eller følger den bøjede akse Geometri for at øge cylindervolumen. Cylinderkammeret forbindes til indløbsport, hvilket skaber en trykforskel, der trækker væske ind i kammeret. Korrekt indløbsdesign sikrer tilstrækkelig væskeforsyning uden kavitation, selv ved høje driftshastigheder.
Kompressionsfasen begynder som fortsat Rotation bevæger stemplet mod maksimal slagposition. Cylinderkammeret Frakobl fra indløbsporten og begynder at oprette forbindelse til udløbsporten. Væske Komprimering starter gradvist, hvilket giver pres for at opbygge glat uden Pludselige chokbelastninger, der kan skade pumpekomponenter.
Højekomprimering opstår, når stemplet når sin nærmeste tilgang til ventilpladen eller maksimalt komprimeringspunkt i det bøjede akse -design. I dette øjeblik forekommer maksimal trykudvikling, og Cylinderkammeret stemmer fuldt ud med udløbsporten for optimal væske udledning.
Endelig afslutter afladningsfasen Cyklus, når stemplet begynder sit returslag. Resterende tryk i cylinderen Kammerkræfter forbliver væske gennem udløbsporten, mens kammeret Afbrydes gradvist fra udløbet og forbereder sig på at oprette forbindelse igen med indløbet til den næste cyklus.
Variabel forskydningsteknologi
En af de mest bemærkelsesværdige træk ved mange Axial stempelpumper er deres evne til at variere forskydning under drift. Denne Kapacitet giver en hidtil uset kontrol over hydrauliske systemer, der tillader Præcis justering af strømningshastighed uden at ændre drivhastighed eller ved hjælp af throttling Ventiler, der spilder energi.
I variable swashpladepumper, servo Mekanismer justerer vinkelpladevinklen baseret på systemfterspørgsel eller operatør input. Forøgelse af vinklen øger stemplets slaglængde og pumpe Fortrængning, mens reducering af vinklen reducerer strømmen. Nogle avancerede Systemer kan endda vende vinkelpladevinkelen og skabe pumper, der kan fungere som motorer eller giver omvendt flowkapacitet.
Kontrolsystemerne til variabel Fortrængningspumper spænder fra enkel manuel justering til sofistikeret Elektroniske feedbacksystemer. Trykkompenserede kontroller justeres automatisk forskydning for at opretholde konstant pres uanset strømning efterspørgsel, mens Load-sensing-systemer optimerer energiforbruget ved at matche pumpeudgang til Faktiske systemkrav.
Præstationsegenskaber og Applikationer
Axial stempelpumper udmærker sig i applikationer kræver højt tryk, præcis kontrol og pålidelig drift. Deres typiske Driftstrykket varierer fra 1.000 til 10.000 psi eller højere, med nogle Specialiserede design, der er i stand til at overstige 15.000 psi. Flowhastigheder varierer dramatisk baseret på forskydning og hastighed fra et par liter pr. Minut i Præcisionsapplikationer til hundreder af gallon pr. Minut i industrielle systemer.
Effektiviteten af veldesignet aksial Stempelpumper overstiger typisk 90%, hvilket gør dem ideelle til mobiludstyr Hvor brændstofforbruget direkte påvirker driftsomkostningerne. Deres kompakte størrelse I forhold til outputkapacitet gør dem særlig værdifulde i fly Hydraulik, hvor vægt- og rumbegrænsninger er kritiske.
Konstruktionsudstyr repræsenterer måske Det største applikationsområde, hvor disse pumper driver alt fra gravemaskine Bommer til bulldozer -spor. Den variable forskydningsevne tillader operatører til præcist at kontrollere implementere bevægelse, mens de opretholder optimal Motoreffektivitet på tværs af forskellige belastningsforhold.
Overvejelser og levetid overvejelser
Korrekt vedligeholdelse er afgørende for Maksimering af aksial stempelpumpe levetid og ydeevne. Precision Manufacturing og stramme tolerancer, der kræves til optimal drift, gør disse pumper følsomme til kontaminering og forkerte væskeforhold. Filtrering af høj kvalitet, Regelmæssig væskeanalyse og overholdelse af producentens specifikationer for Hydraulisk væsketype og renlighedsniveauer er vigtige.
Komponent slidmønstre i aksialt stempel Pumper er forudsigelige og håndterbare med korrekt vedligeholdelse. Slipper puder og Swash -plader i bøjningsplade -design oplever de højeste slidhastigheder på grund af Deres glidekontakt under høje belastninger. Moderne belægninger og materialer har dramatisk udvidet komponent levetid, men regelmæssig inspektion og rettidig Udskiftning forbliver vigtig.
De sofistikerede kontrolsystemer i Variable forskydningspumper kræver yderligere opmærksomhed på elektronisk Komponenter og servoventilens renlighed. Regelmæssig kalibrering og system Diagnostik hjælper med at sikre optimal ydeevne og forhindre dyre fejl.
