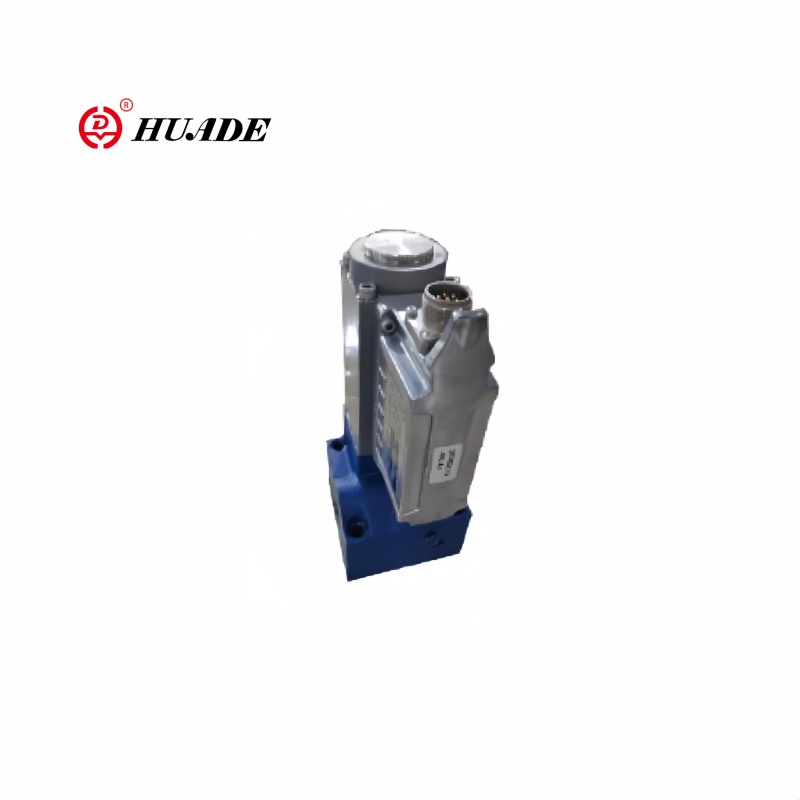

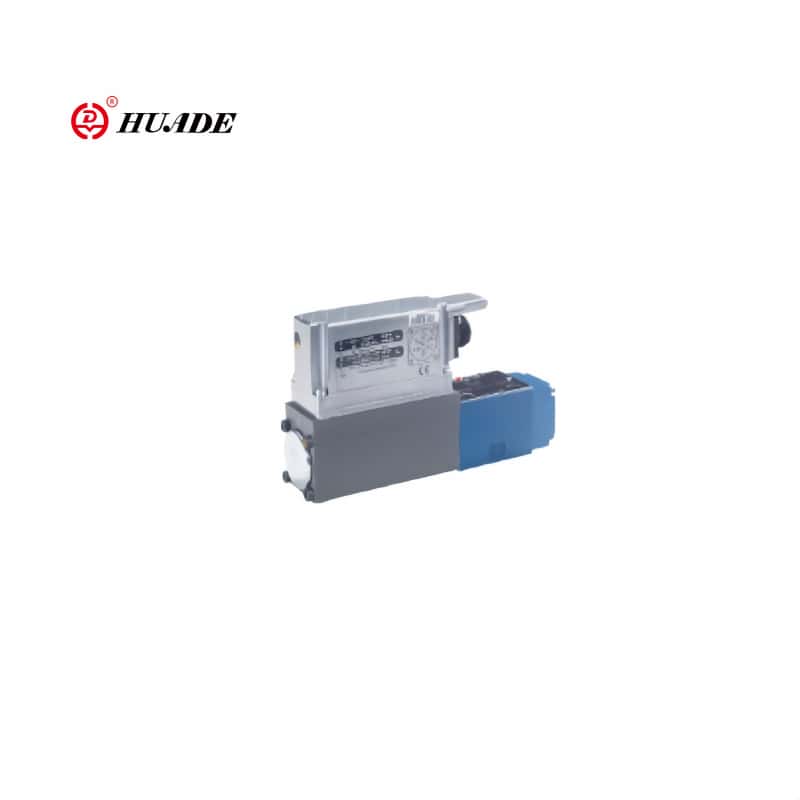

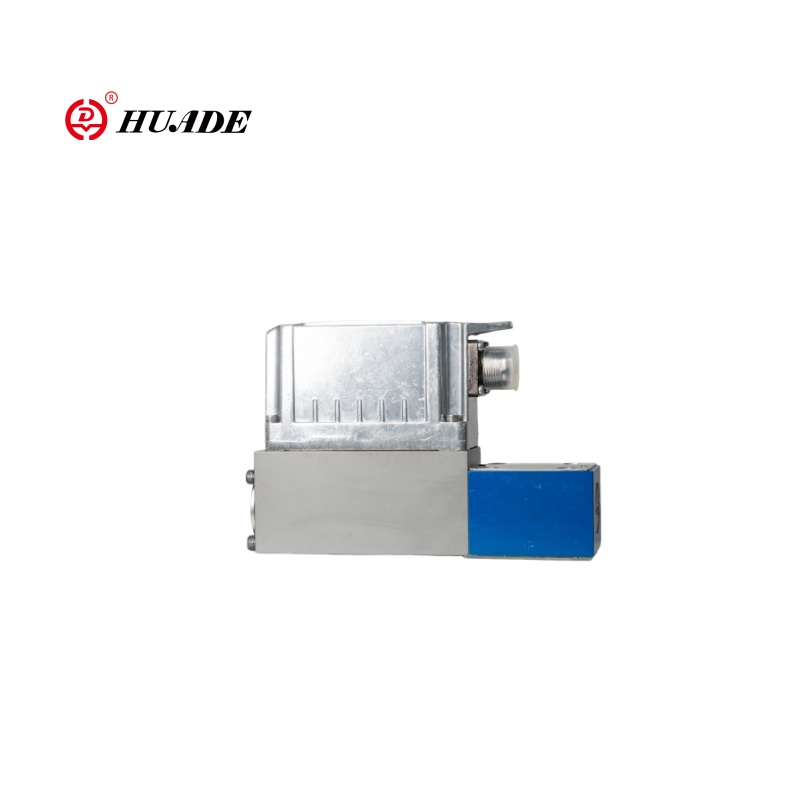

Proportional flowkontrolventil 3Freez-1x

Proportional flowventil 3Freez-1x er en højpræcisionsvæskekontrolkomponent, som normalt bruges i industrielle automatiseringssystemer, der kræver præcis flowregulering eller flowforholdsfordeling. Valve 3Freez-1x er en elektronisk kontrolleret proportional regulator (0-10V/4-20MA signalindgang). Trykket kan normalt nå 315bar, velegnet til hydrauliske systemer med høj tryk. Proportional flowventil 3Freez-1x-ventil kan integreres med PLC- og DCS-systemer og understøtter Modbus og andre kommunikationsprotokoller. Den proportionelle ventil 3Freez-1X styrer strømningshastigheden gennem andelen af ​​elektriske signaler, realiserer stepløs hastighedsregulering af aktuatoren og forbedrer systemets responsnøjagtighed.

Produktparameter for proportional flowkontrolventil 3Freez-1x

Produktfunktion og anvendelse af proportional flowkontrolventil 3Freez-1x

Funktioner

▶ Direkte kontrollerede flowkontrolventiler NG6 og NG10 med indbygget elektronik og induktiv position transducer

▶ Med positionskontrol, minimal hysterese <1 %, se tekniske data

▶ 3-vejs-funktionen bestemmes af, hvordan de hydrauliske porte tildeles (resterende strømning løber gennem Port P, 3rd Way)

▶ Justerbar ved hjælp af den kontrollerede magnetposition, positionstransduceren og den indbyggede elektronik

▶ Til vedhæftning af underplade, montering af hulkonfiguration NG6 til ISO4401-03-02-0-94, NG10 til ISO 4401-05-04-0-94

▶ Underplader i henhold til katalogark, RE 45053 for NG6, RE 45055 for NG10 (ordre separat)

▶ Plug-in-stik til DIN 43563-AM6, se katalogark Re 08008 (ordre separat)

▶ Data for den indbyggede triggerelektronik

• Overholder CE, EMC -direktiver

I 61000-6-2: 2002-08

Og og 61000-6-3: 2002-08

• Ub = 24VVNOM DC

• Elektrisk forbindelse 6p+PE

• Signalaktivering

-Standard 0 ...+10v (A1)

• Ventilkurvekalibreret på fabrikken

Anvendelse:

Proportional flowventil 3Freez-1x er vidt brugt i hydrauliske systemer, konstruktionsmaskiner, injektionsstøbemaskiner, die-casting-maskiner, kemisk/processtyring osv. Den eksplosionssikre model kan også bruges i automatiseringsudstyr i farlige områder såsom olie og naturgas.

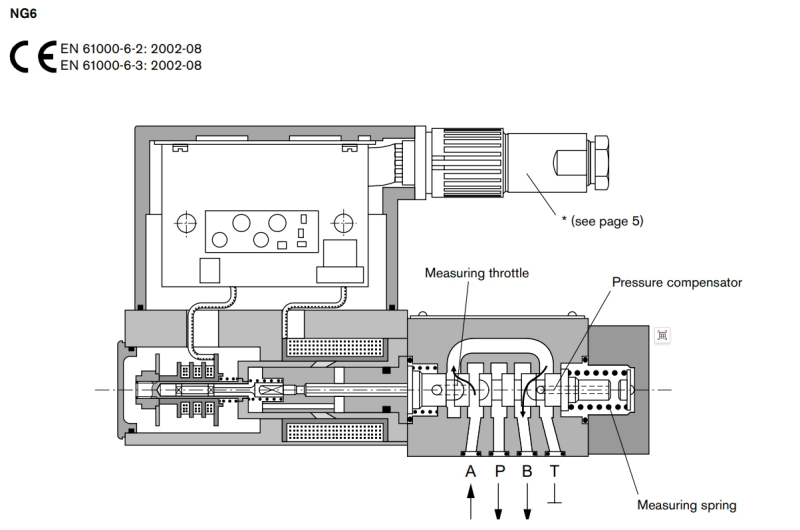

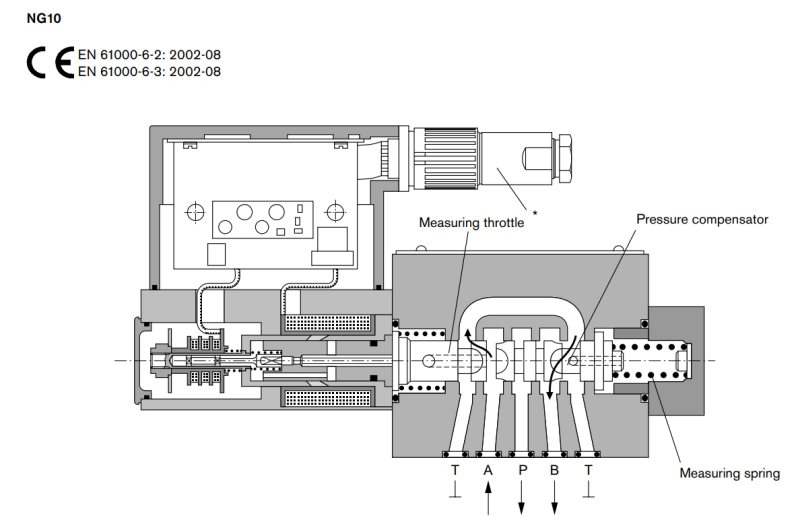

Funktion og sektion af proportional flowkontrolventil 3Freez-1x

Generel

Type 3Freez Proportional flowkontrolventiler med positionskontrol og elektronik om bord er tilgængelige i nominelle størrelser6 og 10. De aktiveres ved hjælp af en proportional magnetventil med induktiv positionstransducer. Hysterese er <1 %.

Elektronikken ombord kalibreres på fabrikken og muliggør hurtige responstider. Designet af ventilkroppen er sådan, at den resterende strømning løber gennem Port P.

Grundlæggende princip

For at justere oliestrømningshastigheden fra B indstilles et setpoint i triggerelektronikken. Baseret på dette setpoint kontrollerer elektronikken magnetventilen som en funktion af signalet fra den positionstransducer. Positionskontrollen sikrer meget lav hysterese. Ventilåbningen bestemmes af målingskanterne på spolen, og den integrerede trykkompensator sammenligner trykfaldet ved hjælp af en 8-bar, der måler fjeder. Trykkompensatoren med måling af fjederen regulerer trykket før gashåndteringskanten i henhold til den forenklede formel: "Lasttryk plus kraft af måling af fjederen". På denne måde opretholdes trykfaldet over målingskanten på et konstant niveau.
