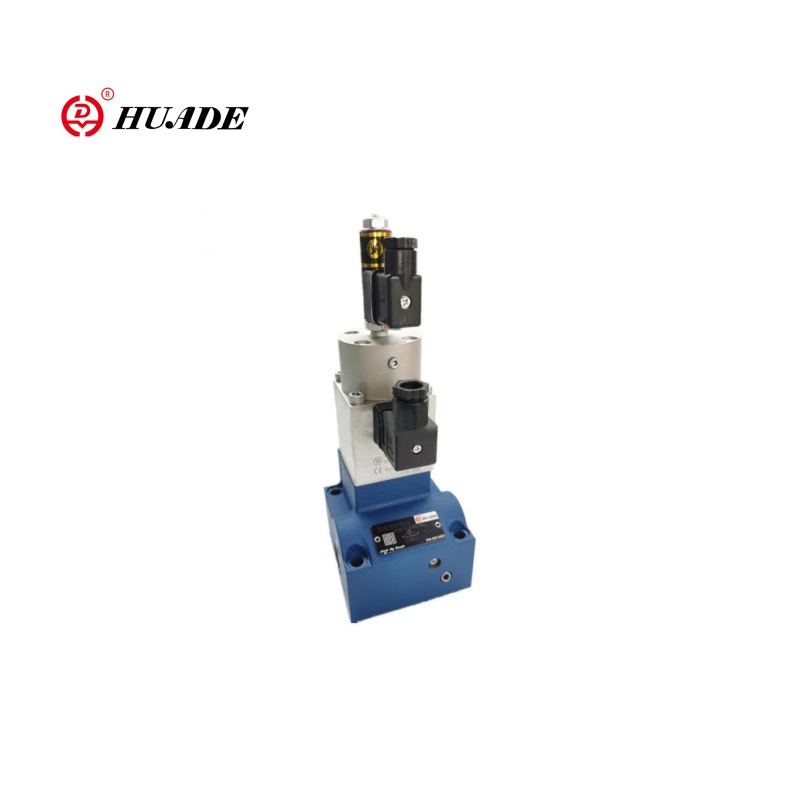

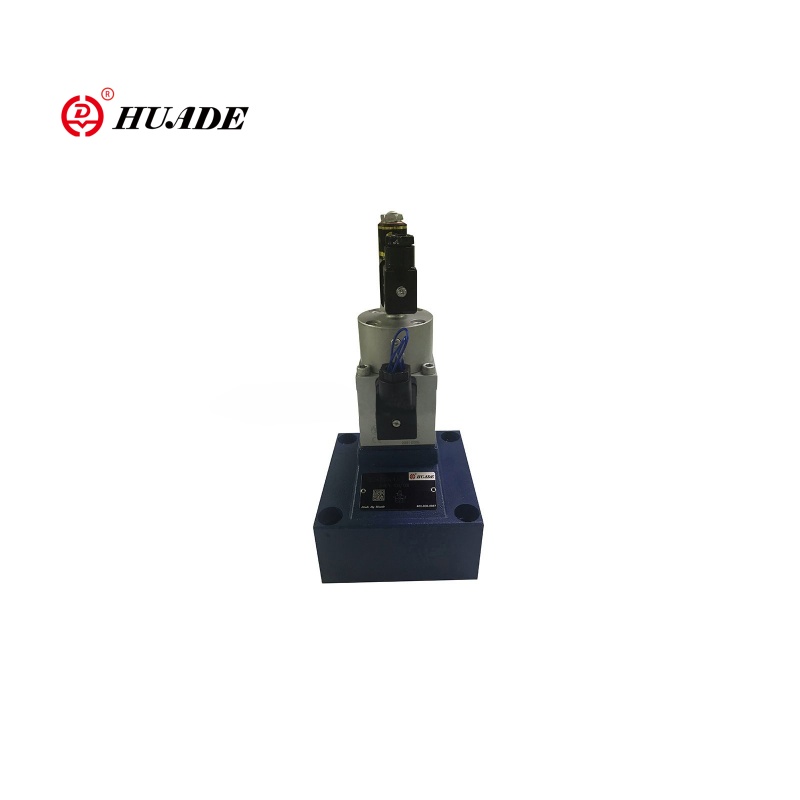

Proportional flowkontrolventil 2FRE10

2FRE10-to-vejs proportional flowkontrolventil er en flowkontrolventil for hydrauliske systemer med en proportional reguleringsfunktion. Ventil 2FRE10 er velegnet til scenarier, hvor aktuatorens hastighed (såsom hydrauliske cylindre eller motorer) skal kontrolleres nøjagtigt. Proportional strømningsventil 2FRE10 justerer kontinuerligt ventilåbningen ved at indtaste elektriske signaler (f.eks. 0 ~ 10V eller 4 ~ 20MA) for at opnå trin -strømningsændring. Det er let at installere og bruges ofte i kombination med andre trykventiler (såsom trykkompensatorer) for at forbedre systemstabiliteten.

Produktparameter for proportional flowkontrolventil 2FRE10

Hydraulisk
Driftstryk (MPA)	31.5
Minimum trykforskel (MPA)	størrelse 10	Størrelse 16
	0,3 ~ 0,8	0,6 ~ 1
Trykvæske	Mineralolie (til NBR -tætning), phosphatester (til FPM -tætning)
Viskositetsområde (mm2/s)	2.8 til 380
Trykvæsketemperaturområde (℃）	-20 til +70
Hysterese (%)	＜ ± 1QMax
Gentagelighed (%)	＜ 1 Qmax
Prøvespredning (%)	＜ ± 2
Installation	valgfri
Vægt (kg)	6	8.3
Elektrisk
Spændingstype	DC 24V
Spiral Modstand af magnetventil (ω)	Kold værdi ved 20 ℃ 10, Max Warm Value 13.9
Maks. Power (VA)	50
Induktivitet (MH)	6 til 8
Oscillatorfrekvens (KHZ)	2.5
VT-5010S30 Efterspørgsel efter isolering IP65	IP65

Funktioner:Produktfunktion og anvendelse af proportional flowkontrolventil 2FRE10

▶ Ventil med en trykkompensator for trykkompenseret kontrol af en strømning

▶ Aktivering via en proportional magnetventil

▶ Med feedback fra elektrisk position af kontrolåbningen

▶ Positionstransducerspolen kan flyttes aksialt, hvilket gør nulpunktjusteringen af ​​kontrolåbningen let, uden at skulle røre ved elektronikken (elektrisk-hydraulisk)

▶ Minimum prøvevariation af ventil og elektrisk forstærker VT 5004 (separat ordre)

Anvendelse:

Den to-vejs proportionale flowkontrolventil 2FRE10 er vidt brugt i industrielle hydrauliske systemer og ingeniørmaskiner. Ventil 2FRE10 justerer hastigheden af ​​hydrauliske cylindre eller motorer i gravemaskiner, kraner, gaffeltrucks og andet udstyr for at opnå glat bevægelse og optimeret effektivitet.

Funktion og sektion af proportional flowkontrolventil 2FRE10

Type 2FRE .. Proportionelle flowkontrolventiler har en 2-vejs funktion. De kan fra en anvendt elektrisk kommandoværdi regulere en strøm, der er tryk og i vid udstrækning temperaturkompenseret.

De består dybest set af huset (1), proportional magnetventil med induktiv positionstransducer (2), måling af åbning (3), trykkompensator (4), slagbegrænser (5) samt en valgfri kontrolventil (6).

Indstillingen af ​​strømmen bestemmes (0 bis 100 %) på kommandoværdiens potentiometer. Den påførte kommandoværdi, forårsager via forstærkeren såvel som den proportionale magnetventil, justeringen af ​​måleåbningen (3). Placeringen af ​​måleåbningen (3) opnås af positionstransduceren. Eventuelle afvigelser fra kommandoværdien kompenseres for positionens feedback -kontrol.

Trykkompensatoren (4) holder trykfaldet ved måleåbningen (3) til en konstant værdi. Strømmen er derfor tryk kompenseret.

Den lille temperaturdrift opnås på grund af design af måleåbningen. Ved en kommandokærdi på 0 % er måleåbningen lukket.

I tilfælde af et tab af effekt eller en kabelbrud på den position transducer lukkes måleåbningen. Fra en kommando for 0 % er en springfri start mulig. Via to ramper inden for den elektriske forstærker er det muligt at udsætte åbningen og lukningen af ​​måleåbningen.

Via checkventilen (6) frie strømning er mulig fra B til A.

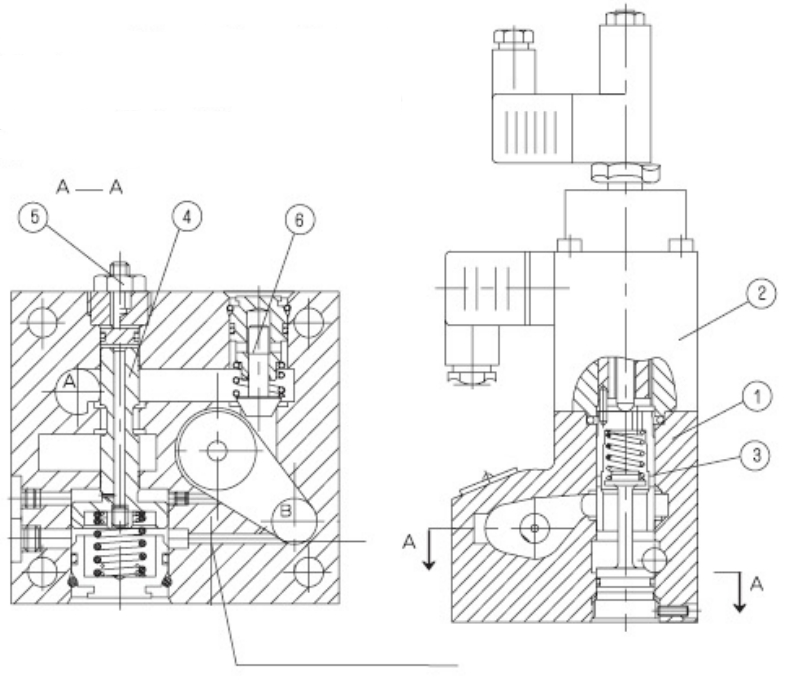

Strcture af Proportional flowkontrolventil 2FRE10

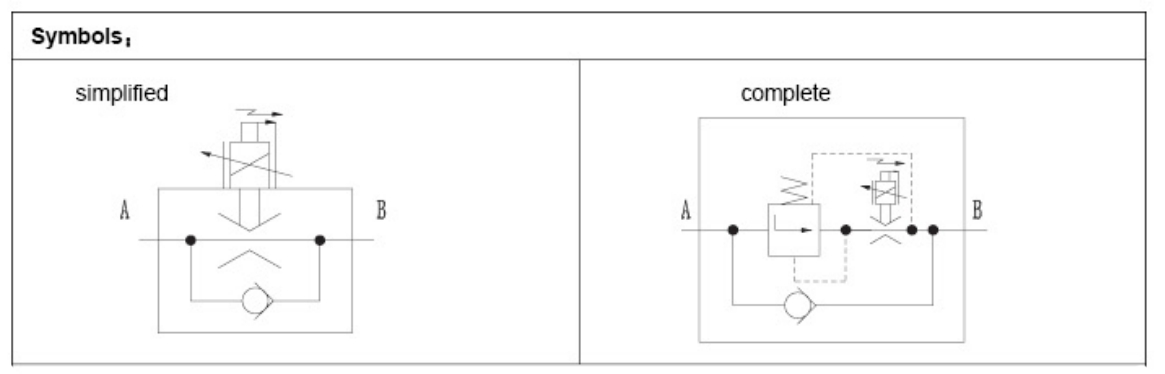

Symboler på proportional flowkontrolventil 2FRE10
