Når du arbejder med hydrauliske systemer, kan valget af den rigtige retningsreguleringsventil gøre eller ødelægge din operation. Retningsreguleringsventilen WMM 10 fra Bosch Rexroth er blevet et populært valg i industrielle omgivelser og med god grund. Denne manuelt betjente ventil håndterer højt tryk og høje flowhastigheder, mens den bibeholder en pålidelighed, der er svær at matche.
Hvad får WMM 10 til at skille sig ud
Retningsreguleringsventilen WMM 10 er designet til manuel styring af hydraulikvæske i industrimaskiner. Det, der adskiller den, er dens evne til at håndtere tryk op til 315 bar ved porte P, A og B, med flowhastigheder, der når 160 liter i minuttet. Disse tal betyder noget, fordi de tillader ventilen at styre store hydrauliske aktuatorer uden at gå på kompromis med responstid eller præcision.
Ventilen bruger et enkelt, men effektivt design. Når du flytter det manuelle håndtag, skifter det en intern spole, der omdirigerer hydraulikvæskestrømmen. Denne direkte mekaniske forbindelse giver operatører øjeblikkelig feedback og kontrol, hvilket er særligt værdifuldt under maskinopsætning eller nødsituationer. Skiftetiden falder typisk mellem 10 og 45 millisekunder, afhængigt af oliens viskositet og hvor meget kraft du anvender på håndtaget.
Forståelse af de tekniske specifikationer
Retningsreguleringsventilen WMM 10 følger NG10-størrelsesstandarden, også kendt som D05 eller CETOP 5. Denne standardisering betyder, at ventilen kan erstatte andre NG10-ventiler uden at ændre din monteringsplade. Ventilen vejer mellem 3,3 og 4,4 kg og kan installeres i enhver position, hvilket giver dig fleksibilitet i systemdesign.
En detalje, der ofte bliver overset, er returportens trykgrænse. Mens arbejdsportene kan klare 315 bar, når T-porten (returlinjen) maksimalt ud på 160 bar. Denne forskel har betydning, når du designer dit hydrauliske kredsløb. Højtryksspidser i returledningen kan få spolen til at sætte sig fast eller bevæge sig uventet, hvilket er grunden til, at mange ingeniører designer dedikerede lavtryksreturledninger til systemer, der anvender retningsreguleringsventilen WMM 10.
Den nødvendige betjeningskraft for at skifte ventilen afhænger af konfigurationen. Spring-retur-modeller har brug for 18 til 20 Newtons kraft, mens spærreversioner (markeret med "F" i modelkoden) kræver 30 til 40 Newton. Spærrefunktionen låser spolen i position, hvilket er nyttigt, når du skal opretholde en ventilindstilling uden at holde i håndtaget.
Sådan læser du modelkoden
At forstå modelkoden hjælper dig med at bestille den rigtige ventil. En typisk kode som 4WMM10E5X/F opdeles i specifikke komponenter. "4" angiver fire porte, "WMM" viser, at det er en manuelt betjent håndtagsventil, "10" henviser til NG10-størrelsen, "E" beskriver spolekonfigurationen (i dette tilfælde er alle porte blokeret i neutral), "5X" identificerer komponentserien, og "F" betyder, at den har en spærremekanisme.
Spoolsymbolet gør en reel forskel i, hvordan dit system opfører sig. En "E" spole blokerer alle porte i neutral position, hvilket forhindrer drift i dine aktuatorer. En "W" spole forbinder alle porte til tanken i neutral, hvilket aflaster pumpen og reducerer varmeopbygning. En "J" spole skaber et seriekredsløb, der er godt til lavhastighedsdrift. At vælge den forkerte spooltype kan føre til ydeevneproblemer, så det er værd at bruge tid på at forstå dit systembehov.
Hydraulikvæske kompatibilitet
Retningsreguleringsventilen WMM 10 arbejder med forskellige hydrauliske væsker, men hver type har specifikke krav. Standard mineralolier som HL eller HLP fungerer med enten NBR- eller FKM-tætninger og fungerer normalt over hele trykområdet. Biologisk nedbrydelige muligheder som HETG-væsker bruger også NBR- eller FKM-tætninger, mens HEES-væsker specifikt har brug for FKM-tætninger.
Vandholdige brandsikre væsker (HFC) giver særlige udfordringer. Når du bruger HFC-væsker med retningsreguleringsventilen WMM 10, skal du begrænse trykforskellen til 50 bar i stedet for de normale 315 bar. Ventilens forventede levetid falder også med 50 til 100 procent med HFC-væsker. Du skal også forspænde returporten til omkring 20 procent af arbejdstrykforskellen for at forhindre kavitation. Disse ekstra krav øger dine samlede ejeromkostninger, så tag det med i din beslutning, hvis du overvejer HFC-væsker.
Driftstemperaturområder varierer afhængigt af tætningsmateriale. NBR-tætninger arbejder fra negative 30 til positive 80 grader Celsius for selve væsken, mens omgivelsestemperaturen skal forblive mellem negativ 20 og positiv 70 grader Celsius. FKM-tætninger tilbyder lidt forskellige områder, der går fra negativ 20 til positiv 80 grader Celsius for væsketemperatur.
Hold dit system rent
Oliens renhed gør en enorm forskel i ventilens ydeevne. Retningsreguleringsventilen WMM 10 kræver væskerenhed af ISO 4406 klasse 20/18/15 eller bedre. Dette kan virke som teknisk overkill, men forurening er den førende årsag til, at spole sidder fast i manuelt betjente ventiler. Selv små partikler kan kile sig ind mellem spolen og boringen, hvilket får ventilen til at hænge op eller bevæge sig trægt.
Installation af et filtreringssystem af høj kvalitet betaler sig i det lange løb. Ventilens middeltid til farligt svigt (MTTFd) når 150 år under rene forhold, hvilket viser, at selve ventilen er ekstremt pålidelig. De fleste fejl kan føres tilbage til eksterne faktorer som forurenet olie, forkert installation eller drift uden for det specificerede trykområde.
Fælles problemer og løsninger
Fastklæbning af spole er det hyppigste problem med retningsreguleringsventilen WMM 10. Dette sker normalt, når partikler samler sig omkring spolen, eller når der arbejdes i kolde temperaturer med olie med høj viskositet. Løsningen involverer opretholdelse af korrekt olierenhed og sikring af din hydrauliske væskeviskositet forbliver inden for området 2,8 til 500 kvadratmillimeter pr. sekund.
Uventede spolebevægelser i spærreversioner kan forekomme, når trykspidser i returledningen overvinder holdekraften på 30 til 40 Newton. Dette skaber en sikkerhedsrisiko, fordi ventilen kan skifte position uden operatørens input. Tilføjelse af en kontraventil i returledningen eller design af et separat lavtryksreturkredsløb løser dette problem.
Tætningslækage udvikler sig over tid, efterhånden som tætninger slides fra normal drift. Regelmæssig inspektion fanger så tidligt, før små utætheder bliver store problemer. Når du udskifter tætninger, skal du sørge for at matche tætningsmaterialet til din hydrauliske væsketype.
Priser og alternativer
Retningsreguleringsventilen WMM 10 fra Bosch Rexroth koster typisk mellem $1.091 og $1.114 USD for OEM-dele. Denne pris afspejler den tekniske kvalitet og certificering, der følger med Rexroth-mærket. Billigere alternativer fra producenter som Huade varierer fra $38 til $132 USD og hævder NG10-kompatibilitet, men disse er forbundet med risici.

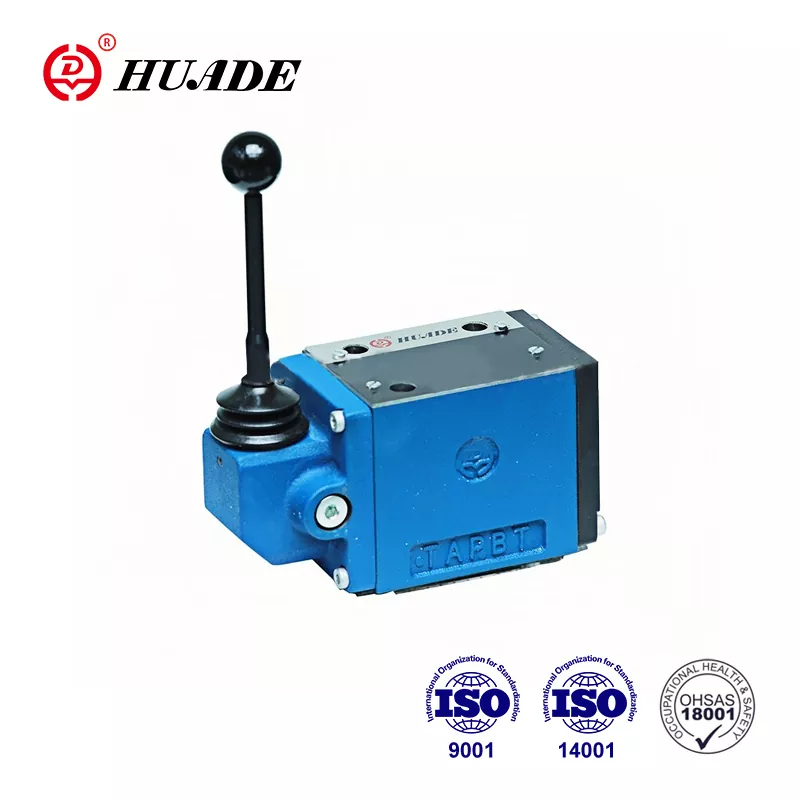

Kinesiske producenter producerer funktionelt lignende ventiler til meget lavere priser. Huade tilbyder en WMM 10 ækvivalent, der matcher de grundlæggende specifikationer på 315 bar tryk og 160 liter pr. minut flow. Spørgsmålet bliver, om omkostningsbesparelserne retfærdiggør de potentielle risici i præcision, dokumentationskvalitet og langsigtet support.
Når du sammenligner alternativer, skal du være meget opmærksom på de faktiske specifikationer i stedet for blot modelnummeret. Nogle NG6-ventiler bruger lignende navngivningskonventioner, men håndterer kun 80 liter i minuttet, hvilket ville ødelægge dit system. Bekræft, at ethvert alternativ virkelig giver den kapacitet på 160 liter pr. minut, der gør retningsreguleringsventilen WMM 10 velegnet til større aktuatorer.
Best Practices for installation
Korrekt installation af retningsreguleringsventilen WMM 10 starter med monteringsfladen. Ventilen monteres på en underplade, der er i overensstemmelse med DIN 24340 A eller ISO 4401-05-04-0-05 standarder. Tilspænd monteringsboltene til specifikation og brug de korrekte tætninger mellem ventilen og underpladen. Selv små installationsfejl kan føre til intern lækage eller nedsat ydeevne.
Rørstørrelse betyder mere, end mange mennesker er klar over. Når strømningshastighederne nærmer sig 160 liter i minuttet, skaber underdimensionerede rørføringer for store trykfald og varmeopbygning. Returledningen har især brug for passende dimensionering på grund af det lavere tryk på T-porten.
For systemer med høje transiente flowhastigheder forhindrer installation af en gasspjældpatron i P-kanalen stødbølger og kavitation. En B08 patron med en 0,8 millimeter åbning giver et godt udgangspunkt, selvom din specifikke applikation måske skal justeres. Denne lille tilføjelse beskytter ventilens levetid betydeligt i systemer med pludselige belastningsændringer.
Vedligeholdelsesstrategi
En proaktiv vedligeholdelsestilgang maksimerer den 150-årige potentielle levetid for retningsreguleringsventilen WMM 10. Regelmæssig olieanalyse fanger kontamineringsproblemer, før de beskadiger ventilen. Testning bør omfatte partikelantal, viskositet og fugtindhold som minimum.
Filterudskiftningsintervaller afhænger af dit driftsmiljø og kontamineringshastighed. Støvfyldte miljøer kan have behov for månedlige filterskift, mens rene industrielle omgivelser kan vare flere måneder. Vent ikke på, at differenstrykalarmer udløses, før du skifter filtre, da der muligvis allerede er sket skader.
Udskiftning af tætninger følger en forudsigelig tidsplan baseret på driftstimer og trykcyklusser. Ved at have reservepakningssæt ved hånden reduceres nedetiden, når udskiftning bliver nødvendig. Dokumenter dine vedligeholdelsesaktiviteter for at etablere mønstre, der hjælper med at forudsige fremtidige behov.
Hvornår skal du vælge WMM 10
Retningsreguleringsventilen WMM 10 udmærker sig i applikationer, hvor manuel styring giver fordele i forhold til elektrisk aktivering. Maskinopsætningsprocedurer drager ofte fordel af den direkte følelse og umiddelbare respons fra manuelle ventiler. Nødtilsidesættelsessystemer favoriserer også manuelle ventiler, fordi de fungerer selv under elektriske fejl.
Stort entreprenørudstyr, værktøjsmaskiner og presser repræsenterer typiske anvendelser for WMM 10. Kombinationen af højtrykskapacitet og høj flowhastighed håndterer kravene fra store hydrauliske cylindre og motorer. Spærrefunktionen fungerer godt til at placere applikationer, hvor du skal låse en indstilling, mens du udfører andre opgaver.
Ventilen er dog ikke ideel til enhver situation. Automatiserede systemer, der har brug for fjernstyring, bør i stedet bruge elektrisk aktiverede ventiler. Anvendelser, der kræver præcis flowkontrol ud over simpel tænd-sluk-skift, kan have brug for proportionalventiler. At forstå disse begrænsninger hjælper dig med at vælge den rigtige ventil til dine specifikke behov.
Afsluttende overvejelser
Retningsreguleringsventilen WMM 10 repræsenterer moden hydraulisk teknologi, der leverer pålidelig ydeevne, når den anvendes korrekt. Dens tryk på 315 bar og flowkapaciteten på 160 liter pr. minut placerer den blandt de mere dygtige manuelle ventiler i størrelsesklassen NG10. Det 150-årige MTTFd-tal afspejler solid teknik, selvom det kræver opmærksomhed på systemets renhed og korrekt vedligeholdelse.
Når du designer et nyt system eller udskifter en eksisterende ventil, skal du fokusere på at matche ventilkapaciteten til dine faktiske krav. Antag ikke, at højere specifikationer altid betyder bedre ydeevne. En korrekt dimensioneret og vedligeholdt retningsreguleringsventil WMM 10 vil overleve det meste af det maskineri, den styrer.
Beslutningen mellem OEM og alternative leverandører afhænger i sidste ende af din risikotolerance og totalomkostningsberegning. Oprindelige prisforskelle ser attraktive ud, men tager hensyn til værdien af teknisk support, dokumentationskvalitet og garantidækning. For kritiske applikationer, hvor nedetid medfører høje omkostninger, giver OEM-optionen normalt økonomisk mening på trods af den højere forhåndspris.
At forstå de tekniske detaljer i retningsreguleringsventilen WMM 10 hjælper dig med at træffe informerede beslutninger om specifikationer, installation og vedligeholdelse. Denne viden omsættes direkte til bedre systemydelse og længere komponentlevetid, hvilket i sidste ende forbedrer din bundlinje.
