I verden af hydrauliske og pneumatiske systemer er præcisionsstyring altafgørende. Uanset om du betjener tungt maskineri, industrielt automationsudstyr eller sofistikerede produktionssystemer, kan evnen til præcist at kontrollere væskeflow og retning gøre forskellen mellem problemfri drift og dyr ineffektivitet. Det er her proportionelle retningsventiler skinner som en af de vigtigste komponenter i moderne væskekraftsystemer.

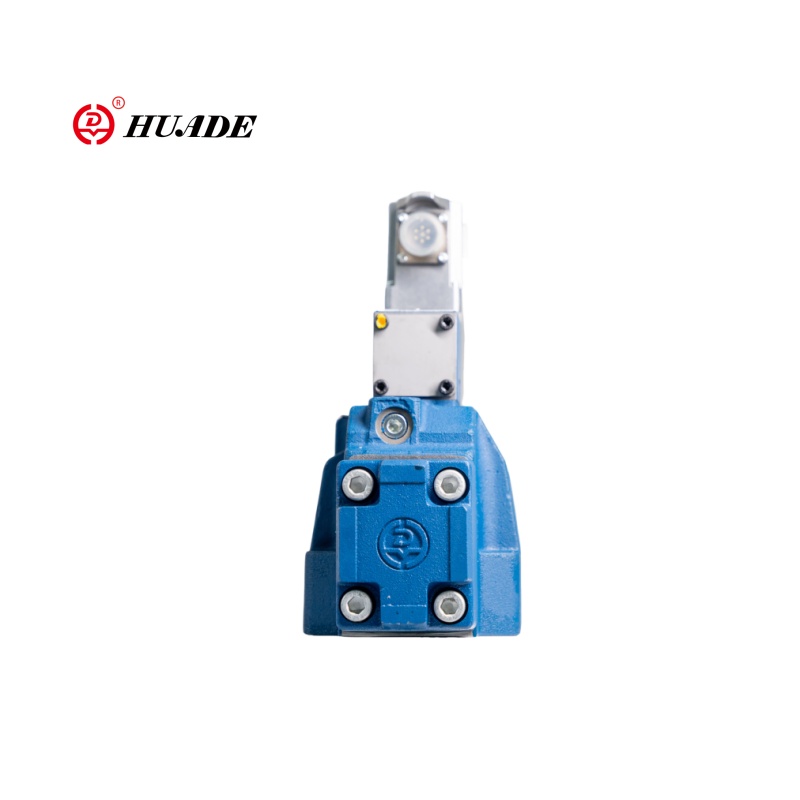

En proportional retningsventil er en avanceret typeproportional ventilder kombinerer funktionerne flowkontrol og retningskontrol i en enkelt, sofistikeret komponent. I modsætning til traditionelle on/off-ventiler, der fungerer i simple binære tilstande, giver proportionelle retningsventiler trinløs kontrol over både retningen og flowhastigheden af hydraulisk eller pneumatisk væske.
Det vigtigste kendetegn ved disse ventiler er deres evne til at give proportional respons. Det betyder, at ventilåbningen og dermed flowhastigheden er direkte proportional med det indgangssignal, den modtager. Når du øger styresignalet med 50 %, øges ventilåbningen med 50 %, hvilket resulterer i en tilsvarende ændring i flowhastigheden.
Betjeningen af en proportional retningsventil er afhængig af sofistikerede elektrohydrauliske eller elektropneumatiske styremekanismer. I sin kerne indeholder ventilen en spole eller ventil, der bevæger sig inden i et omhyggeligt bearbejdet hus for at kontrollere væskestrømningsbanerne.
Styresystemet består typisk af en elektronisk controller, der modtager inputsignaler fra sensorer, joysticks eller computersystemer. Denne controller sender derefter præcise elektriske signaler til servoventiler eller proportionale solenoider, der placerer hovedventilspolen. Avancerede modeller inkorporerer feedbacksystemer med positionssensorer, der kontinuerligt overvåger spolens position og foretager justeringer i realtid for at sikre nøjagtig kontrol.
Ventilhuset indeholder flere porte, der forbinder til forskellige dele af det hydrauliske kredsløb. Ved at placere spolen præcist, kan ventilen dirigere væskestrømmen mellem disse porte og samtidig kontrollere strømningshastigheden. Denne dobbelte funktionalitet eliminerer behovet for separate retnings- og flowreguleringsventiler, hvilket forenkler systemdesignet og forbedrer responstider.
]Lærehvordan proportionalventiler virkeri detaljer]
Disse ventiler kan opnå en ekstrem fin kontrolopløsning, ofte bedre end 0,1 % af fuld skala, hvilket muliggør jævn og nøjagtig drift af hydrauliske aktuatorer og motorer.
Ved kun at give den nødvendige mængde flow minimerer disse ventiler energispild, reducerer varmeudvikling og forlænger komponenternes levetid.
Direkte elektronisk styring eliminerer forsinkelser og unøjagtighed, hvilket resulterer i hurtigere responstider og bedre dynamisk ydeevne.
Med færre bevægelige dele og ingen mekaniske koblinger, der skal slides, kræver de typisk mindre hyppig vedligeholdelse og giver længere levetid.
[Se merehydrauliske proportionalventilapplikationer]
At vælge den rigtige proportional retningsventil kræver omhyggelig overvejelse af flere faktorer. Flowkapacitet er fundamental - ventilen skal dimensioneres til at håndtere de maksimale flowkrav i applikationen, samtidig med at den opretholder god kontrolopløsning ved lavere flowhastigheder.
Trykklassificeringer skal matche eller overstige systemkravene med passende sikkerhedsmargener. Ventilens trykfaldskarakteristika bør evalueres for at sikre tilstrækkeligt flow ved de nødvendige systemtryk.
Kontrolsignalkompatibilitet er afgørende. Ventilens inputkrav skal matche de tilgængelige styresignaler, uanset om det er analog spænding, strøm eller digitale kommunikationsprotokoller. Nogle moderne ventiler tilbyder flere inputmuligheder og programmerbare responskurver for maksimal fleksibilitet.
Miljøfaktorer såsom driftstemperaturområde, forureningsniveauer og vibrationseksponering skal tages i betragtning. Industrielle ventiler giver typisk bedre ydeevne i barske miljøer sammenlignet med standard mobile hydrauliske ventiler.
Proportionale retningsventiler repræsenterer et betydeligt fremskridt inden for væskeeffektstyringsteknologi. Deres evne til at give præcis, uendelig variabel kontrol over både strømningsretning og -hastighed gør dem uundværlige i moderne hydrauliske og pneumatiske systemer. Selvom de kræver en højere initial investering sammenlignet med simple on/off ventiler, retfærdiggør fordelene i form af præcision, effektivitet og systemydelse ofte omkostningerne.
Efterhånden som automatiseringen fortsætter med at udvikle sig, og præcisionskravene bliver strengere, vil proportionelle retningsventiler spille en stadig vigtigere rolle i væskekraftsystemer. At forstå deres muligheder og korrekt anvendelse er afgørende for ingeniører og teknikere, der arbejder med moderne hydraulisk og pneumatisk udstyr.
Uanset om du designer et nyt system eller opgraderer et eksisterende, tilbyder proportionelle retningsventiler den præcision og fleksibilitet, der er nødvendig for at imødekomme nutidens krævende ydeevnekrav, samtidig med at de danner grundlaget for fremtidige fremskridt i automatiseringen.
