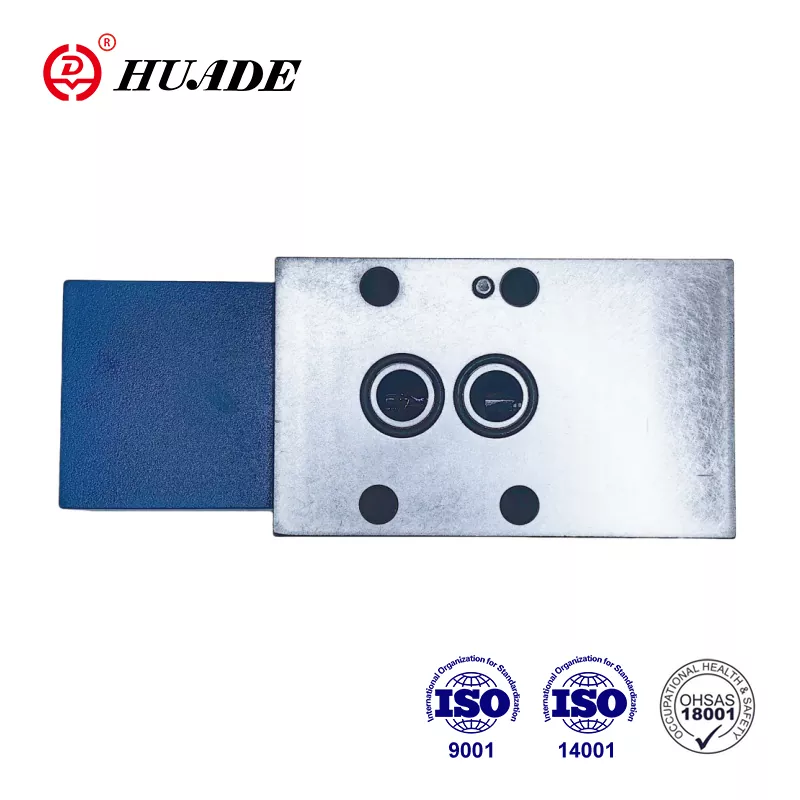

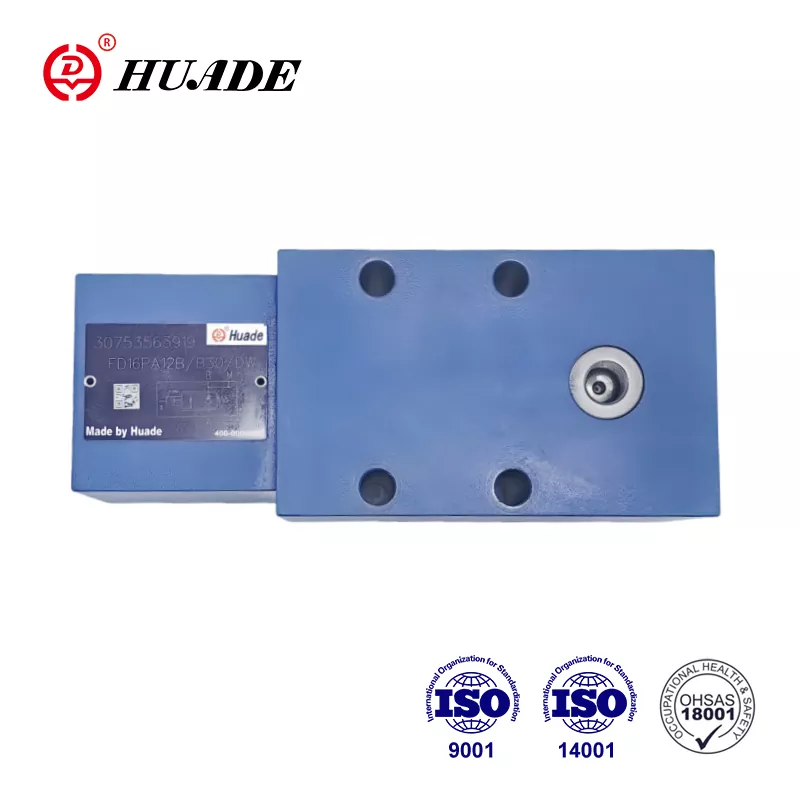

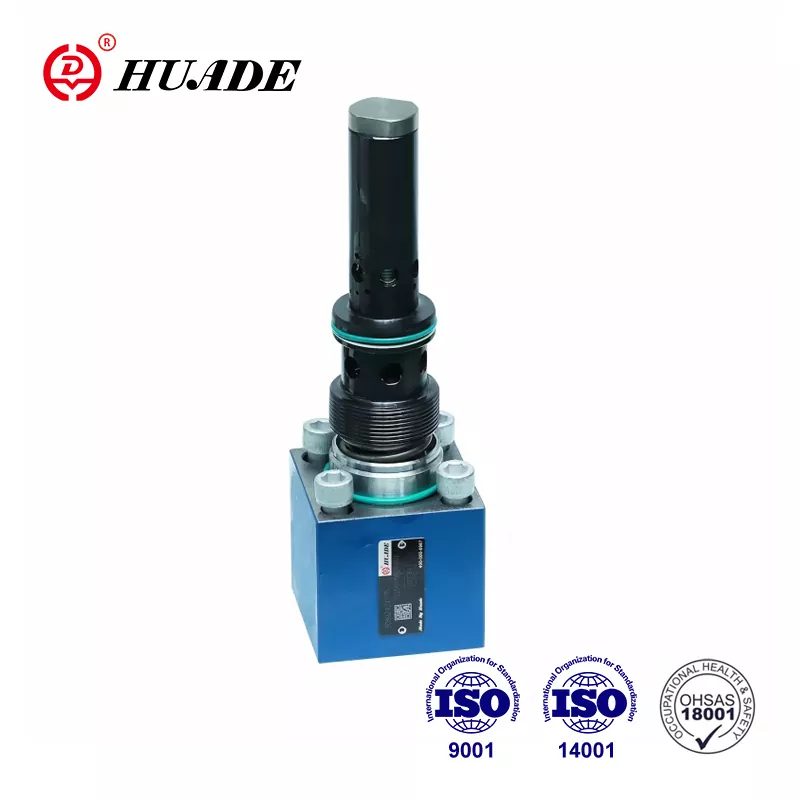

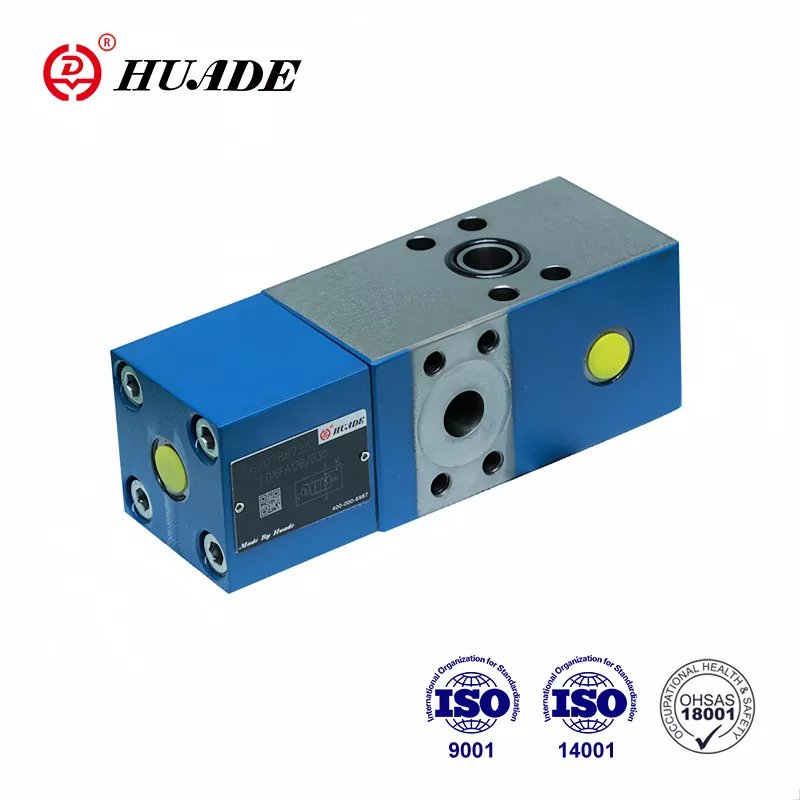

Strømningsventilen FD 12 bruges i det hydrauliske system til at kontrollere hastigheden af den hydrauliske motor og cylinder. Det har høj kvalitet og billig pris. Huade Hydraulic kontrollerer med succes omkostningerne ved produkter og giver kunderne overkommelige hydrauliske FD-check-q-meter ventiler. En af grundene til god kvalitet er, at Huade Hydraulic har et godt inspektionssystem. Fabrikken har introduceret mere end 750 avanceret udstyr fra hele verden. Alle strømningsventiler leveret af Huade Hydraulic opfylder de internationale standarder.
|
Driftstryk, porte A, X (MPA) |
til 31,5 |
|
Driftspress. Port B (MPA) |
til 42 |
|
Pilottryk, Port X (Flow Control Range) (MPA) |
Min.2to3.5, Max.31.5 |
|
Krakningstryk, A til B (MPA) |
0.2 |
|
Indstilling af tryk for sekundær trykaflastningsventil (MPA) |
til 40 |
|
Flow (l/min) |
80 (størrelse12) 200 (størrelse16) |
|
Områdeforhold mellem præ-åbningen |
Poppet Seat Area/Area of Pilot Spool = 1/20 |
|
Trykvæsketemperaturområde (℃) |
-30 til+80 |
|
Viskositetsområde (mm ²/s) |
10 til 800 |
|
Trykvæske |
Mineralolie (til NBR -tætning) eller fosfatester (til FPM -tætning) |
Funktioner:
▶ Porting mønster til DIN 24 340, fra D, ISO 5781 og CETOP - RP 121H
▶ Pilot-betjent kontrolventil, lækrefri. Check-Q-meteren styrer den returnerende strømning Q2 i forhold til strømmen, der ledes ind på den modsatte side af aktuatoren Q1 med cylindre, som områdetforholdet (Q2 = Q1φ) skal tages i betragtning.
▶ By-pass ventil, fri strømning i modsat retning
▶ Valgfrit indbygget sekundær trykaflastningsventil (kun til ventil med flangeforbindelser).
Anvendelse:
Check-Q-meter ventiler FD12 bruges i hydrauliske systemer til at påvirke hastighederne for hydrauliske motorer og cylindre uafhængigt af belastningen (forhindrer at løbe væk). Derudover er der en isoleret funktion til sikkerhed i rørbrurst.
Check-Q-meteren består dybest set af huset (1), hovedpoppet (2), pilotdel (3), pilotspole (4), dæmpning af spole (5) og pilotdæmpning (6).
Struktur af check-q-meter ventil FD 12
Symbol på check-q-meter ventil FD 12
Kredsløbseksempler
Note:
To check-Q-meter kan ikke bruges til at kontrollere to cylindre, der tvinges mekanisk til at bevæge sig sammen, da synkronisering og det samme tryk ikke kan garanteres i hver cylinder.
Derfor skal cylindrene være udstyret med to pilotopererede kontrolventiler, type SL. Check-Q-meter er monteret i en fælles linje.
I dette tilfælde må belastningstrykket ikke overstige 20MPa!
