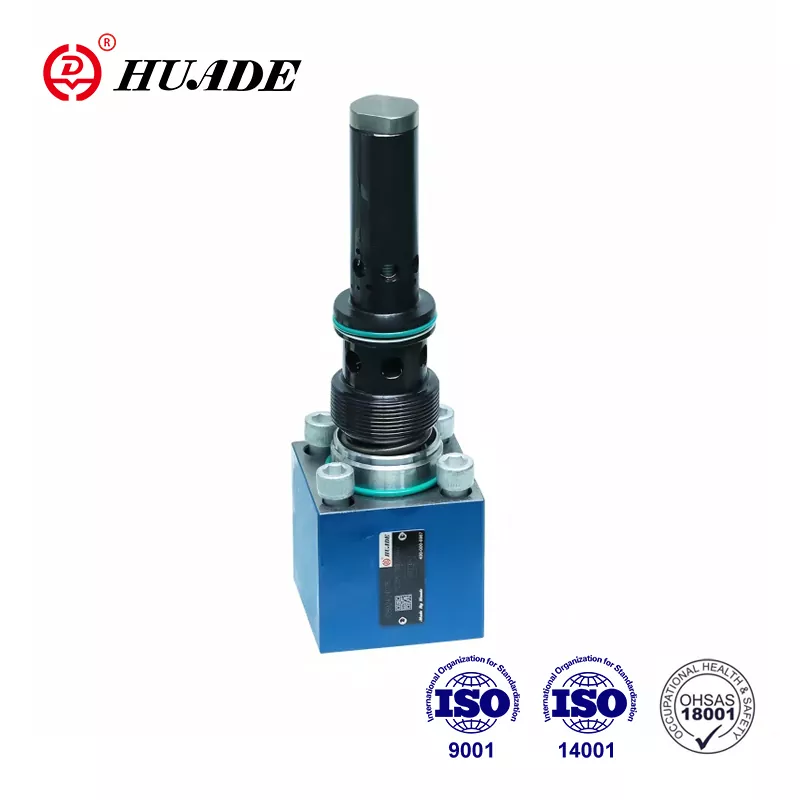

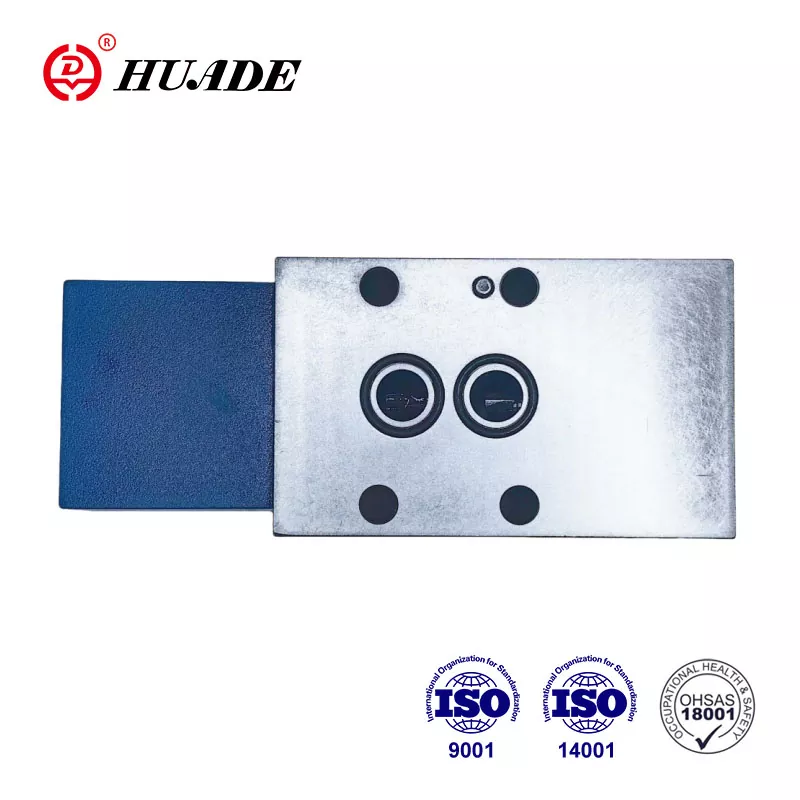

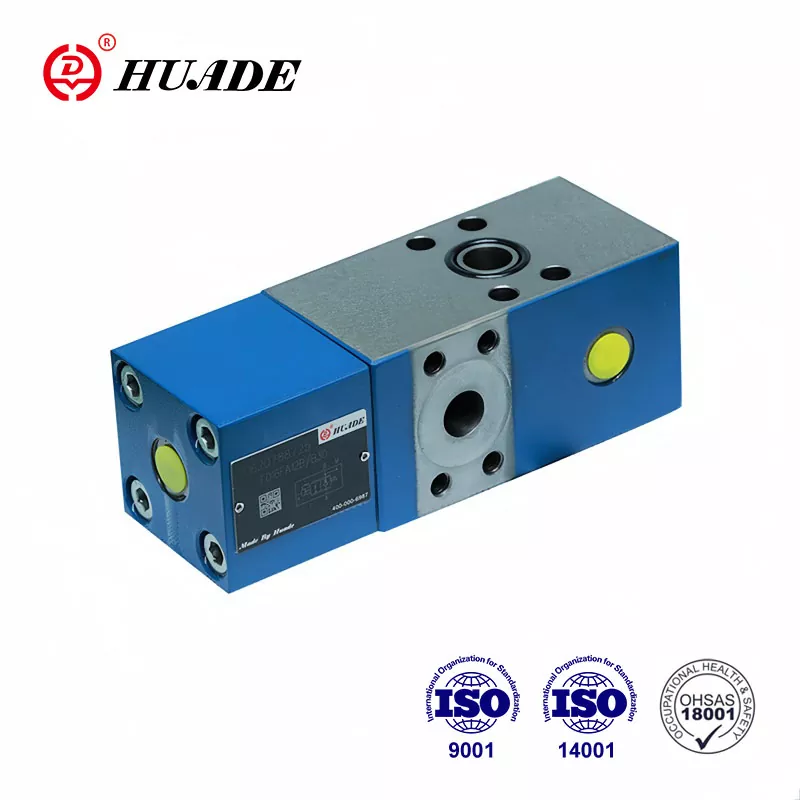

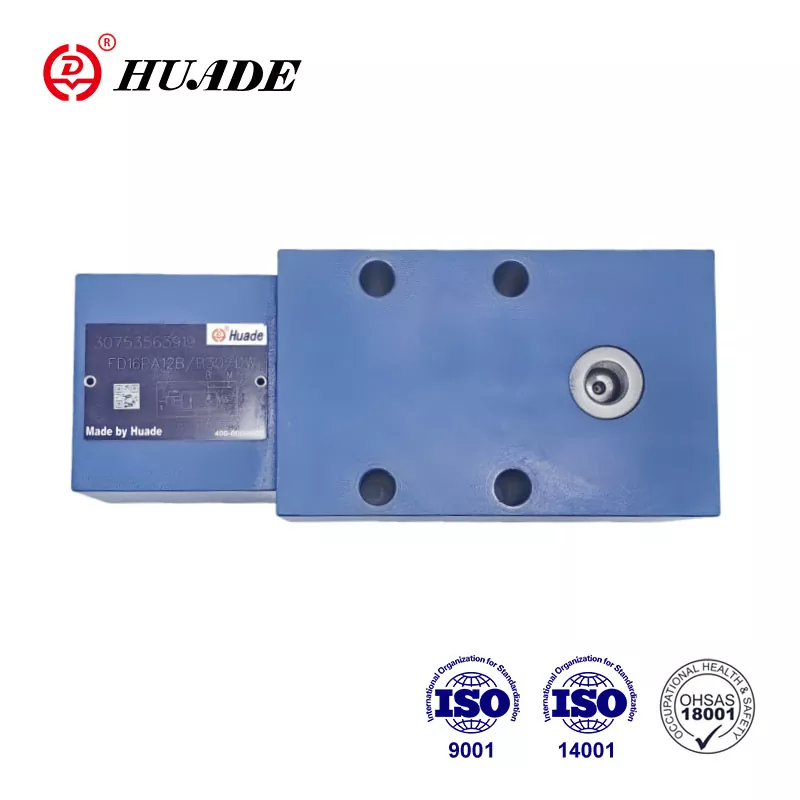

Check-q-meter ventil FD 32

Huade® check-q-meter ventil FD 32 kan bruges i forskellige hydrauliske systemer til at kontrollere strømmen. De er konkurrencedygtige med velkendte produkter med god kvalitet og lavere pris. Det to langsigtede samarbejde med Rexroth muliggør strømningsventiler produceret af Huade Hydraulic for at nå det samme niveau som Rexroth-produkter. Med disse unikke salgspunkter er Huade® Check-Q-meter ventiler allerede populære blandt kinesiske forbrugere.

Produktparameter for check-q-meter ventil FD 32

Produktfunktion og anvendelse af check-q-meter ventil FD 32

Funktioner:

▶ Porting mønster til DIN 24 340, fra D, ISO 5781 og CETOP - RP 121H

▶ Pilot-betjent kontrolventil, lækrefri. Check-Q-meteren styrer den returnerende strømning Q2 i forhold til strømmen, der ledes ind på den modsatte side af aktuatoren Q1 med cylindre, som områdetforholdet (Q2 = Q1φ) skal tages i betragtning.

▶ By-pass ventil, fri strømning i modsat retning

▶ Valgfrit indbygget sekundær trykaflastningsventil (kun til ventil med flangeforbindelser).

Anvendelse:

Check-Q-meter ventiler FD12 bruges til at påvirke hastighederne for hydrauliske motorer og cylindre uafhængigt af belastningen (forhindrer at løbe væk). Derudover er der en isoleret funktion til sikkerhed i rørbrurst.

Sektion og symbol på check-q-meter ventil FD 32

Check-Q-meteren består dybest set af huset (1), hovedpoppet (2), pilotdel (3), pilotspole (4), dæmpning af spole (5) og pilotdæmpning (6).

Struktur af check-q-meter ventil FD 32

Symbol på FD-check-q-meterventil

Kredsløbseksempler

Note:

To check-Q-meter kan ikke bruges til at kontrollere to cylindre, der tvinges mekanisk til at bevæge sig sammen, da synkronisering og det samme tryk ikke kan garanteres i hver cylinder.

Derfor skal cylindrene være udstyret med to pilotopererede kontrolventiler, type SL. Check-Q-meter er monteret i en fælles linje.

I dette tilfælde må belastningstrykket ikke overstige 20MPa!
