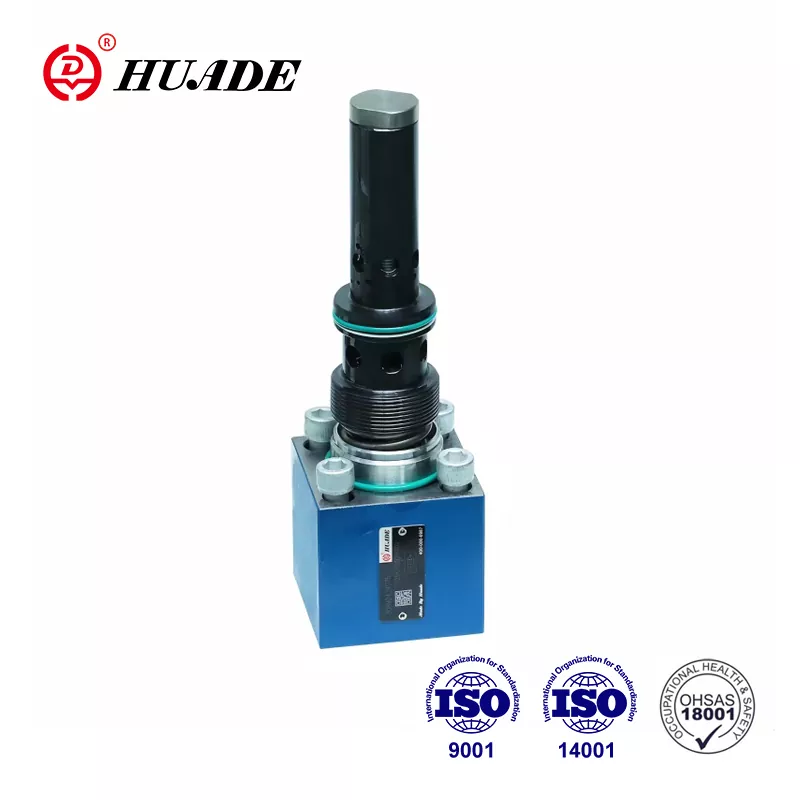

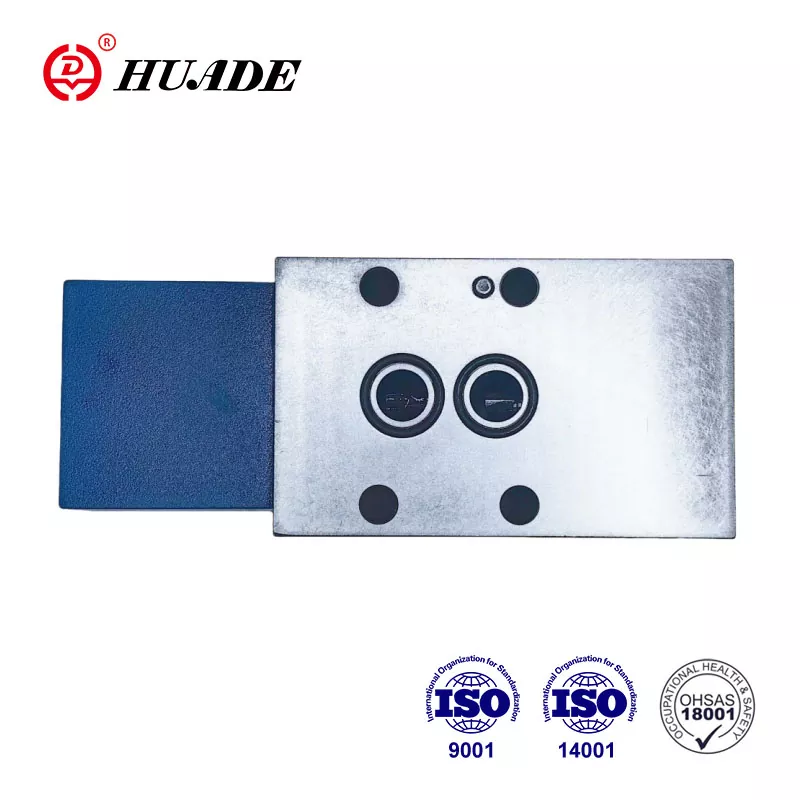

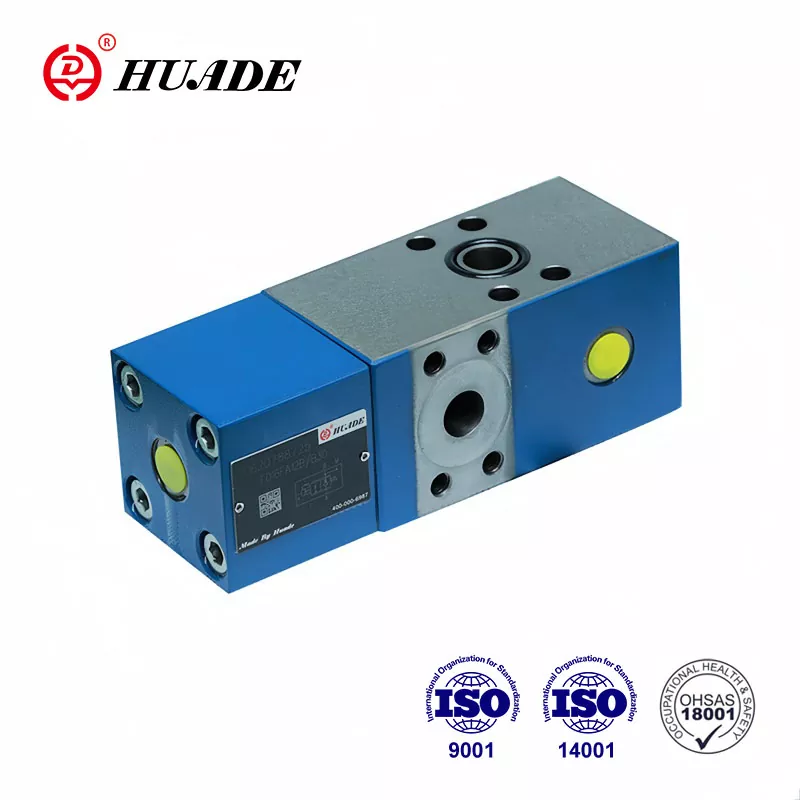

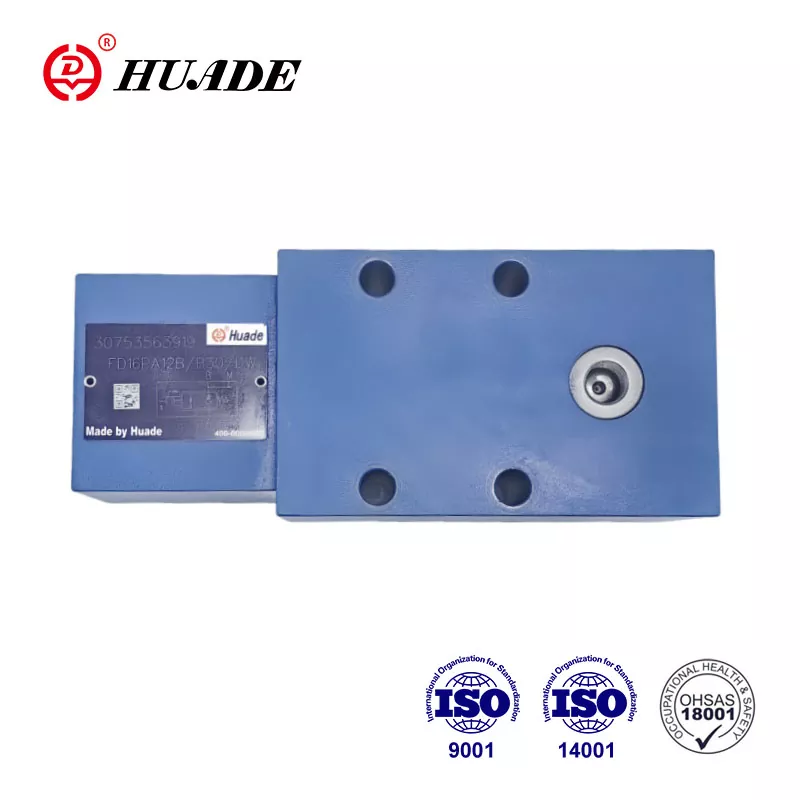

Check-q-meter ventil FD 25

Check-Q-Meter Valve FD 25 er en speciel ventilenhed, der hovedsageligt bruges til at opretholde strømningsbalancen i det hydrauliske system og sikre den stabile drift af systemet. Årsagen til, at Huade® FD 25 check-q-meter ventiler vinder bred brugertillid, skyldes hovedsageligt dens høje kvalitet og relativt lavere pris. Emballagen af produkterne kan tilpasses, såsom standard kartonemballage, trækasseemballage, krydsfinerbokseemballage, plast vandtæt emballage osv.

Produktparameter for check-q-meter ventil FD 25

Produktfunktion og anvendelse af check-q-meter ventil FD 25

Funktioner:

▶ Porting mønster til DIN 24 340, fra D, ISO 5781 og CETOP - RP 121H

▶ Pilot-betjent kontrolventil, lækrefri. Check-Q-meteren styrer den returnerende strømning Q2 i forhold til strømmen, der ledes ind på den modsatte side af aktuatoren Q1 med cylindre, som områdetforholdet (Q2 = Q1φ) skal tages i betragtning.

▶ By-pass ventil, fri strømning i modsat retning

▶ Valgfrit indbygget sekundær trykaflastningsventil (kun til ventil med flangeforbindelser).

Anvendelse:

Check-Q-meter ventiler FD25 bruges i hydrauliske systemer til at påvirke hastighederne for hydrauliske motorer og cylindre uafhængigt af belastningen (forhindrer at løbe væk). Derudover er der en isoleret funktion til sikkerhed i rørbrurst.

Sektion og symbol på check-q-meter ventil FD 25

Check-Q-meteren består dybest set af huset (1), hovedpoppet (2), pilotdel (3), pilotspole (4), dæmpning af spole (5) og pilotdæmpning (6).

Struktur af FD-check-q-meterventil

Symbol på FD-check-q-meterventil

Kredsløbseksempler

Note:

To check-Q-meter kan ikke bruges til at kontrollere to cylindre, der tvinges mekanisk til at bevæge sig sammen, da synkronisering og det samme tryk ikke kan garanteres i hver cylinder.

Derfor skal cylindrene være udstyret med to pilotopererede kontrolventiler, type SL. Check-Q-meter er monteret i en fælles linje.

I dette tilfælde må belastningstrykket ikke overstige 20MPa!
