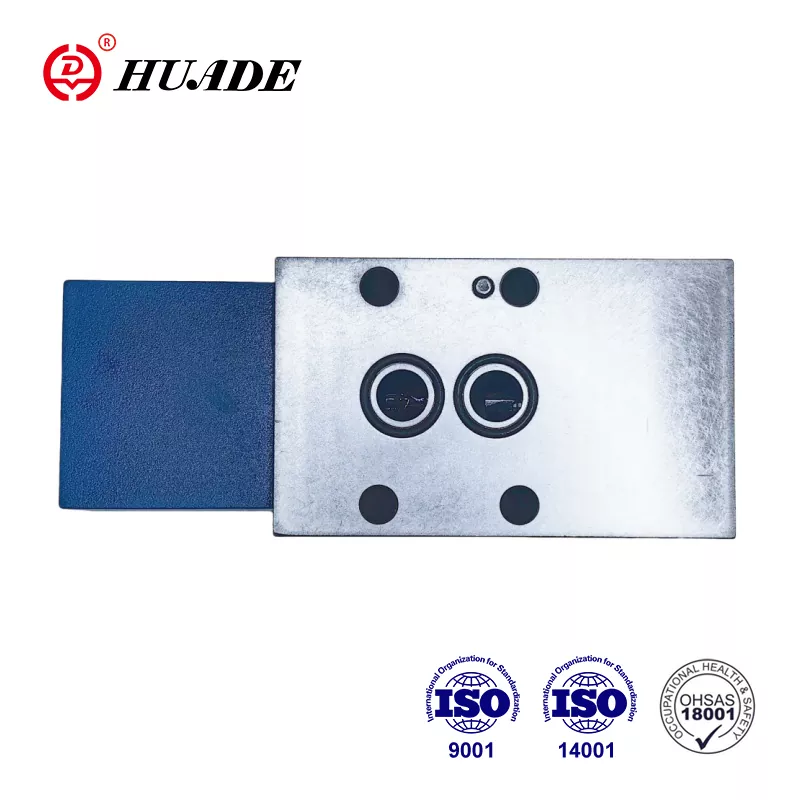

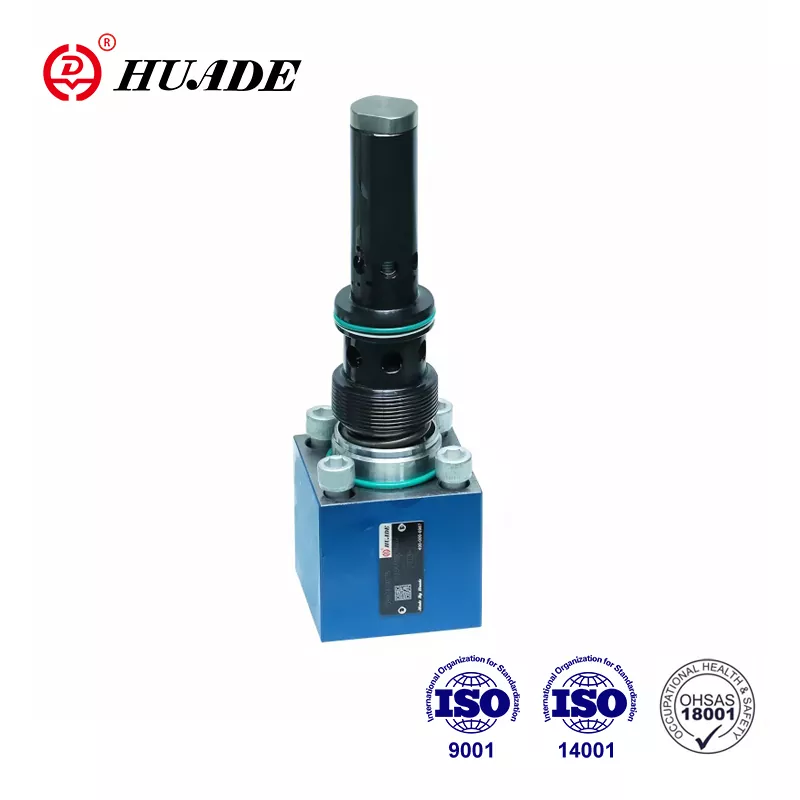

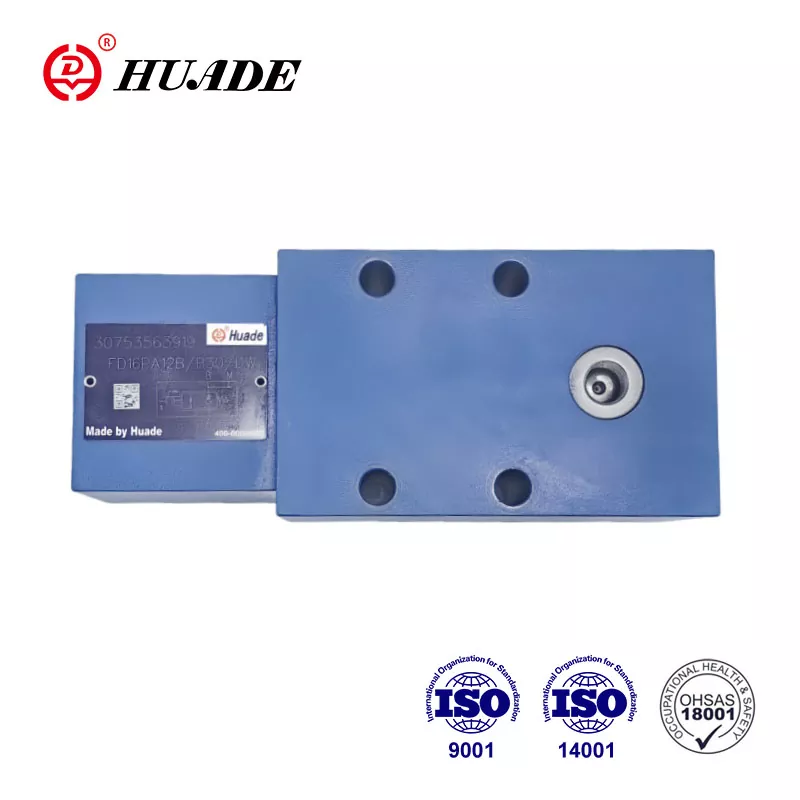

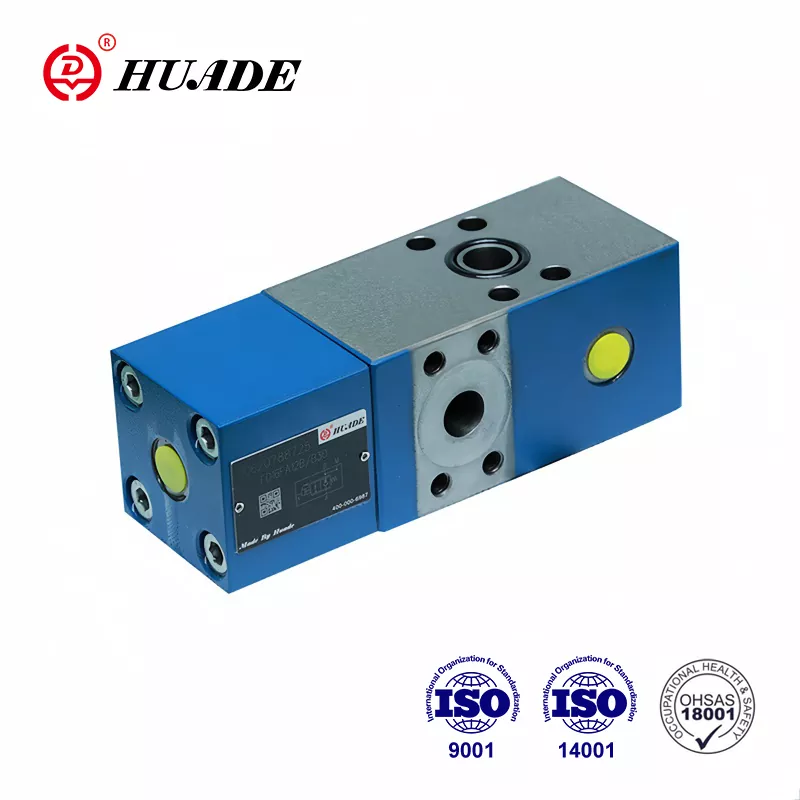

Check-q-meter ventil FD 16

Check-Q-meter ventiltype FD 16 er hovedsageligt kendt for sin funktion af regulering af strømning. Huade hydrauliske ventiler Type FD 16 er kompatible med Rexroth -produkter. Faktum er, at Huade Hydraulic har haft to langsigtede samarbejde med Rexroth. Fabrikken lægger mere vægt på omkostningseffektivitet og praktisk. Fabrikken har et strengt testsystem og avanceret produktionsudstyr fra hele verden for at sikre produktets stabile ydelse.

Produktparameter for check-q-meter ventil FD 16

Produktfunktion og anvendelse af check-q-meter ventil FD 16

Funktioner:

▶ Porting mønster til DIN 24 340, fra D, ISO 5781 og CETOP - RP 121H

▶ Pilot-betjent kontrolventil, lækrefri. Check-Q-meteren styrer den returnerende strømning Q2 i forhold til strømmen, der ledes ind på den modsatte side af aktuatoren Q1 med cylindre, som områdetforholdet (Q2 = Q1φ) skal tages i betragtning.

▶ By-pass ventil, fri strømning i modsat retning

▶ Valgfrit indbygget sekundær trykaflastningsventil (kun til ventil med flangeforbindelser).

Anvendelse:

Hovedfunktionen for check-q-meter ventiler FD16 er at påvirke hastighederne for hydrauliske motorer og cylindre uafhængigt af belastningen (forhindrer at løbe væk). Derudover er der en isoleret funktion til sikkerhed i rørbrurst.

Sektion og symbol på check-q-meter ventil FD 16

Check-Q-meteren består dybest set af huset (1), hovedpoppet (2), pilotdel (3), pilotspole (4), dæmpning af spole (5) og pilotdæmpning (6).

Struktur af check-q-meter ventil FD 16

Symbol på check-q-meter ventil FD 16

Kredsløbseksempler

Note:

To check-Q-meter kan ikke bruges til at kontrollere to cylindre, der tvinges mekanisk til at bevæge sig sammen, da synkronisering og det samme tryk ikke kan garanteres i hver cylinder.

Derfor skal cylindrene være udstyret med to pilotopererede kontrolventiler, type SL. Check-Q-meter er monteret i en fælles linje.

I dette tilfælde må belastningstrykket ikke overstige 20MPa!
