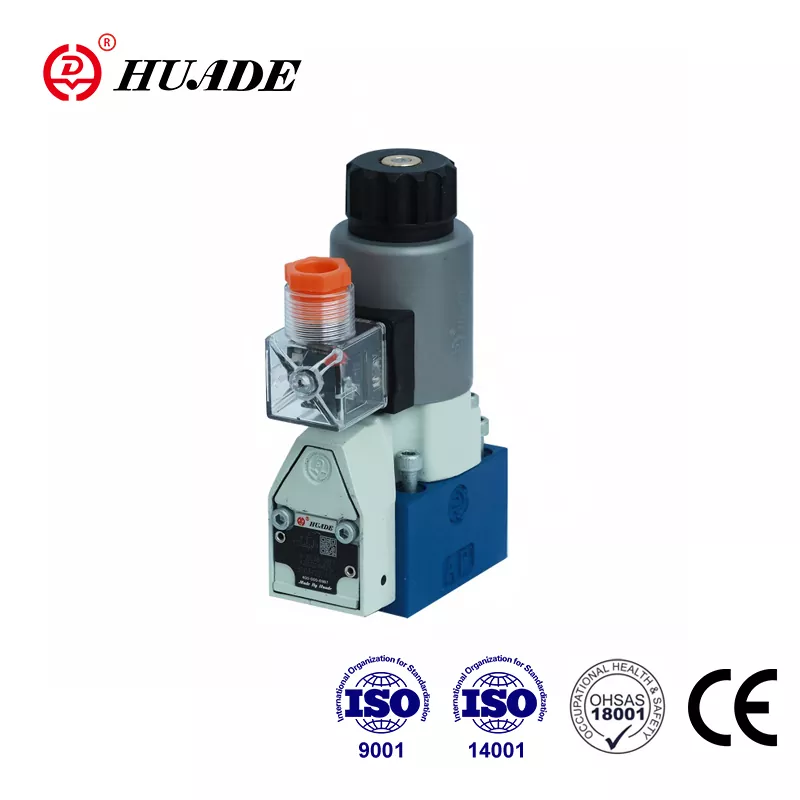

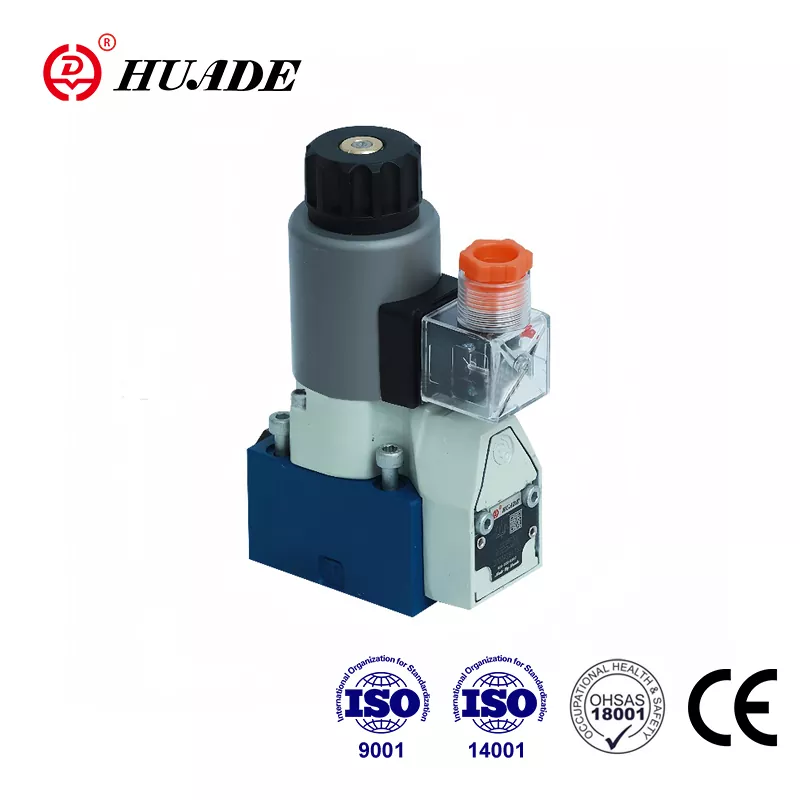

Når det kommer til hydrauliske systemer, der kræver absolut pålidelighed, skiller tallerkenretningsventilen M-SEW 6 fra Bosch Rexroth sig ud som en seriøs konkurrent. Denne ventil løser et problem, som traditionelle spoleventiler simpelthen ikke kan håndtere: komplet lækagefri isolering under højt tryk. Hvis du arbejder med hydrauliske systemer, hvor selv små utætheder betyder noget, kan det spare dig for betydelig hovedpine at forstå, hvad der gør M-SEW 6 anderledes.
Hvad gør en poppet-ventil anderledes
Tallerkenretningsventilen M-SEW 6 bruger en fundamentalt anderledes tilgang end de fleste hydrauliske ventiler, du kan støde på. I stedet for at glide metaldele, der skaber tætninger gennem snævre tolerancer, bruger denne ventil en hærdet kugle eller kegle, der fysisk blokerer flow ved at sidde mod en præcist bearbejdet overflade. Tænk på det som en flaskehætte kontra en skydedør. Flaskehætten skaber en fuldstændig forsegling, når den trykkes ned, mens en skydedør altid har et mellemrum, uanset hvor tæt den passer.
Dette designvalg betyder enormt meget i virkelige applikationer. Traditionelle spoleventiler lækker altid internt i en vis grad. Jo snævrere tolerancer, jo mindre lækker de, men lækagen bliver aldrig nul. M-SEW 6-tal-retningsventilen eliminerer dette problem fuldstændigt gennem sit sædebaserede design. Når tallerkenelementet trykker mod sit sæde, stopper flowet helt.
Trykevner, der adskiller det
M-SEW retningsventilen med 6 tallerkener håndterer tryk op til 630 bar, hvilket svarer til omkring 9.150 psi. Til sammenhæng, de fleste standard D03 størrelse ventiler maksimalt ud omkring 350 bar. Denne næsten fordoblede trykvurdering er ikke kun et tal på et datablad. Det repræsenterer en grundlæggende ingeniørmæssig forpligtelse til strukturel integritet, der påvirker alt fra husets tykkelse til monteringskravene.
Drift ved 630 bar skaber enorme kræfter, der forsøger at adskille ventilen fra dens monteringsflade. Et typisk D03-ventiltilslutningsområde oplever over 4.000 pund adskillelseskraft ved dette tryk. M-SEW 6 tallerken-retningsventilen håndterer dette gennem specifikke monteringskrav, der skal følges præcist. Monteringsoverfladen skal have en fladhed på 0,01 mm pr. 100 mm og en overfladeruhed på Rz 0,8. Monteringsboltene, M5x45 klasse 10,9, skal tilspændes til nøjagtigt 8,9 Nm.
Sådan fungerer M-SEW 6 faktisk
Tallerkenretningsventilen M-SEW 6 fungerer ved direkte magnetaktivering. Når du aktiverer spolen, genererer den magnetisk kraft, der trækker ventilelementet fra dets sæde og tillader flow. Når strømmen er afbrudt, smækker en returfjeder og systemtryk klappen tilbage på sædet, hvilket blokerer flowet øjeblikkeligt. Dette giver M-SEW 6-tal-retningsventilen bemærkelsesværdigt hurtige koblingstider, især når den lukkes.
Skiftehastighederne fortæller en vigtig historie. Ved drift på ren 24V DC, aktiveres ventilen på 25 til 40 millisekunder og deaktiveres på kun 10 til 15 millisekunder. Denne afbrydelsestid er usædvanlig hurtig sammenlignet med spoleventiler, hvilket betyder enormt meget i sikkerhedsapplikationer. Hvis noget går galt, og du skal stoppe flowet med det samme, kan de ekstra millisekunder være kritiske.
Men hvis du kører M-SEW 6 tallerken-retningsventilen på AC-spænding gennem en ensretter, ændres ydeevnen markant. Afspændingstiden stiger til 35 til 55 millisekunder, fordi ensretterkredsløbet har filtreringskondensatorer, der bremser strømmens henfald i spolen. Denne tre til fire gange langsommere reaktion kan være acceptabel for nogle applikationer, men for nødstopsystemer giver den direkte DC-drift klart bedre ydeevne.
Konfigurationsmuligheder og hvad de betyder
M-SEW 6-tal-retningsventilen kommer i flere funktionelle konfigurationer. De mest almindelige er 3/2-vejs versionerne med symbolerne U og C. U-symbolet repræsenterer en normalt åben konfiguration, hvor port P forbindes til port A, når ventilen ikke er aktiveret. C-symbolet repræsenterer normalt lukket, hvor P til A er blokeret, når det ikke er strømførende. Disse 3/2-konfigurationer er, hvor tallerkenventiler virkelig skinner, fordi de kan opretholde perfekt isolation med simpel geometri.
Ventilen kommer også i 4/2-vejs konfigurationer med symbolerne D og Y, selvom disse er noget mindre almindelige. At skabe en 4/2-funktion med tallerkenelementer er mekanisk mere kompleks, fordi du skal opretholde lækagefri isolering ved flere porte samtidigt. Design-afvejningen bliver mere udfordrende, og derfor lægger Rexroth vægt på 3/2-versionerne, hvor tallerkenretningsventilen M-SEW 6 kan levere sin maksimale pålidelighed og trykevne.
Flowkapaciteten er maksimalt 25 liter i minuttet. Dette kan virke lavt sammenlignet med nogle spoleventiler, men det er faktisk rimeligt for en D03 størrelse direkte betjent tallerkenventil. Solenoiden skal overvinde både fjederkraften og trykkraften, der virker på tallerkenelementet. Forøgelse af strømningskapaciteten ville kræve et større tallerkenområde, hvilket ville kræve en upraktisk stor solenoide til direkte drift.
Bestillingskodestruktur forklaret
M-SEW 6-tal-retningsventilen bruger en 16-positions bestillingskode, der specificerer alle tekniske detaljer. At forstå denne kode hjælper dig med at få præcis den ventil, du har brug for. Position 01 angiver væsketypen, som er M for mineralolie. Position 02 angiver, om det er en 2-vejs, 3-vejs eller 4-vejs ventil. Position 03 er SEW, hvilket bekræfter, at det er en direkte betjent ventil i tallerkenstil.
Position 04 bekræfter størrelsen som 6, hvilket svarer til NG6 eller D03 standarden. Position 05 er dit symbolvalg som U eller C. Position 07 angiver trykket, enten 420 eller 630 bar. Position 09 håndterer spænding, hvor G24 er standard 24V DC. Muligheder som G96 og G110 angiver drift på 110V eller 120V AC gennem ensretning.
Position 12 bliver vigtig, hvis du har brug for positionsovervågning. M-SEW 6-tal-retningsventilen kan udstyres med induktive sensorer (QMAG24 eller QMBG24), der bekræfter ventilens aktuelle position. Disse overvågningsmuligheder fungerer dog kun med 420 bar-versionen. Det tykkere hus, der kræves til 630 bar drift, efterlader ikke plads til standard sensormonteringsarrangementet.
Position 13 giver dig mulighed for at tilføje gas- eller kontraventilindsatser. Gashåndtagsindsatserne, betegnet B12 til B22, begrænser flowet i forskellige grader. Når du betjener tallerkenretningsventilen M-SEW 6 ved maksimalt tryk og flow, kan disse indsatser forhindre vandslag og kavitation under skift. Position 14 specificerer tætningsmateriale, enten standard NBR eller FKM (betegnet med V-suffiks) for kompatibilitet med specielle væsker.
Væskekompatibilitetsovervejelser
M-SEW 6-tal-retningsventilen fungerer med standard mineralolier, der opfylder DIN 51524-specifikationerne. Den håndterer også forskellige biologisk nedbrydelige og brandsikre væsker, herunder HEES, HEPG, HETG, HFDR og HFDU typer. Tætningsmaterialevalget bliver her kritisk. Standard NBR-tætninger fungerer fint med mineralolie og fungerer fra -30°C til +80°C. Hvis du bruger visse syntetiske estere eller polyglykolvæsker, skal du angive FKM-tætninger med V-suffikset. FKM-tætninger har et lidt smallere temperaturområde på -20°C til +80°C, men giver den nødvendige kemikalieresistens.
Forkert tætningsvalg forårsager hurtig nedbrydning. NBR-tætninger vil svulme og svigte i visse syntetiske væsker, mens FKM-tætninger kan hærde og revne, hvis de bruges uden for deres temperaturområde. Tallerkenretningsventilen M-SEW 6-dokumentationen specificerer tydeligt, hvilken tætning der fungerer med hvilken væske, og det er ikke valgfrit at følge disse retningslinjer strengt.
Installationskrav, du ikke kan ignorere
Korrekt montering af retningsventilen M-SEW 6 afgør, om den fungerer som designet eller lækker under tryk. Ventilen monteres på en D03/NG6 manifold eller underplade ved hjælp af fire M5x45 bolte. Disse bolte skal have en styrke på 10,9 og tilspændt til præcist 8,9 Nm. Underspænding gør det muligt for huset at adskilles fra monteringsfladen under tryk. Overdrejning kan fordreje monteringsoverfladen og skabe spændingskoncentrationer, der fører til tætningsfejl.
O-ringene ved portene betyder også noget. Port P bruger en 10x2 mm O-ring, mens porte A og B bruger 9,25x1,78 mm O-ringe. Det er ikke vilkårlige størrelser. De er tilpasset rilledimensionerne og forventede trykbelastninger. Brug af forkerte O-ringe eller beskadigede O-ringe garanterer lækage, der overser hele formålet med at vælge en tallerkenretningsventil M-SEW 6 i første omgang.
Magnetspolen fastgøres med en låsemøtrik tilspændt til 4 Nm. Dette kan virke mindre kritisk end de vigtigste monteringsbolte, men løs solenoidemontering forårsager tilpasningsproblemer, der øger det magnetiske mellemrum, reducerer kraften og potentielt forhindrer fuld tallerkenvandring. Ventilen kan se ud til at virke, men ikke helt åben eller lukket, hvilket forårsager strømningsbegrænsninger eller ufuldstændig tætning.
Vedligeholdelsesfordele Indbygget i design
Et smart aspekt ved M-SEW 6-tal-retningsventilen er det aftagelige og roterbare spoledesign. Magnetspolen kan fjernes og udskiftes uden at forstyrre det trykholdige hydraulikhus. Det betyder, at du kan udføre elektrisk vedligeholdelse uden at tage trykket af hele det hydrauliske system. I højtrykssystemer er trykaflastning og genopladning af tryk tidskrævende og potentielt risikabelt. At være i stand til at skifte en defekt spole uden at røre ved det hydrauliske kredsløb reducerer nedetiden betydeligt.
Spolen roterer 90 grader, hvilket hjælper med kabelføring i tætte manifoldblokke. Du kan orientere den elektriske forbindelse for at undgå interferens med tilstødende komponenter. Denne fleksibilitet gør tallerkenretningsventilen M-SEW 6 lettere at integrere i komplekse samlinger, hvor pladsen er begrænset.
Selve tallerkendesignet kræver mindre vedligeholdelse end spoleventiler. Der er ingen præcist bearbejdede glideflader, der gradvist slides og øger lækagen. Poppen lukker enten eller også gør den ikke. Så længe forurening ikke beskadiger sædeoverfladerne, bevarer ventilen sin nullækageevne i det væsentlige på ubestemt tid.
Hvor denne ventil giver mest mening
Tallerkenretningsventilen M-SEW 6 udmærker sig i applikationer, hvor belastninger skal holdes uden afdrift i længere perioder. Hydrauliske spændesystemer i værktøjsmaskiner repræsenterer en perfekt anvendelse. Når klemmen lukker på et emne, skal den forblive fastspændt med nul tryktab under bearbejdning. Selv en lille lækage ville tillade, at klemmen langsomt frigøres, hvilket potentielt får arbejdsemnet til at flytte sig under skæreoperationer.
Akkumulatorisolering er en anden naturlig pasform. Når du oplader en akkumulator og derefter skal isolere den fra resten af kredsløbet, blæser en utæt afspærringsventil gradvist trykket ud af akkumulatoren. M-SEW 6-tal-retningsventilen opretholder dette tryk på ubestemt tid. Sikkerhedskredsløb gavner også enormt. Hvis et sikkerhedssystem afhænger af at forhindre flow, når det er afbrudt, kan intern lækage gennem en spoleventil tillade utilsigtet bevægelse, selv når styresignalet er slukket.
Testsystemer, der skal holde trykket for lækagedetektion, kræver isoleringsventiler uden lækage. Højtryksformnings- og smedningspresser arbejder ved tryk, hvor M-SEW 6's 630 bar-værdi bliver værdifuld. Undersøiske hydrauliske systemer står over for både høje tryk og strenge krav til pålidelighed, hvor tallerkenretningsventilen M-SEW 6's lækagefri design giver kritiske sikkerhedsmarginer.
Sammenligning med konkurrencedygtige muligheder
Parker Hannifins D1SE-serie repræsenterer den tætteste direkte konkurrence til M-SEW 6-tal-retningsventilen i størrelsesområdet D03. D1SE håndterer tryk op til 350 bar og flyder op til 20 liter i minuttet. Den bruger en lignende poppetdesignfilosofi med siddeelementer af kegletype. Skiftetiderne er langsommere, omkring 50 ms for strømtilførsel og 60 ms for strømafbrydelse ved DC-drift.
Trykforskellen mellem 350 bar og 630 bar afslører forskellige markedsstrategier. Parker retter D1SE mod det bredere marked af applikationer, der kræver lækagefri isolering ved normalt industrielt tryk. Rexroth placerer M-SEW 6-tal-retningsventilen til premiumsegmentet, hvor ekstreme trykevner retfærdiggør højere omkostninger. Applikationer, der virkelig har brug for 630 bar-kapacitet, har begrænsede alternativer, hvilket giver Rexroth en stærk position i den niche.
De hurtigere koblingstider for M-SEW 6, især 10-15 ms afspændingstiden, giver en håndgribelig sikkerhedsfordel i nødstopscenarier. Denne forskel på 45 ms mellem M-SEW 6 og D1SE kan afgøre, om en maskine stopper, før den forårsager skade eller personskade. For sikkerhedskritiske applikationer er hurtigere svartider ikke bare gode funktioner, det er væsentlige krav.
Forståelse af afvejninger
At vælge en tallerkenretningsventil M-SEW 6 betyder, at man accepterer visse begrænsninger. Strømningskapaciteten på 25 liter pr. minut vil ikke tilfredsstille applikationer, der kræver høje flowhastigheder. Trykubalancen, der er iboende i tallerkendesignet, betyder, at solenoiden arbejder hårdere for at åbne ventilen mod systemtrykket. Direkte betjente tallerkenventiler når praktiske grænser omkring flow- og trykområderne, som M-SEW 6 opnår. At blive væsentligt større ville kræve pilotdrift, hvilket tilføjer kompleksitet og omkostninger.
Kravene til monteringspræcision er strengere end typiske spoleventiler. Du kan ikke bolte M-SEW 6 tallerken-retningsventilen på en groft bearbejdet overflade og forvente, at den forsegler ved 630 bar. Manifolden eller underpladen skal bearbejdes korrekt for at opfylde planheds- og finishspecifikationerne. Dette øger omkostningerne til det overordnede system, men leverer den nul-lækageydelse, der retfærdiggør at vælge en tallerkenventil i første omgang.
Positionsovervågningsbegrænsningen på 630 bar-versionen har betydning i applikationer, der kræver funktionssikkerhedsverifikation. Hvis din sikkerhedsanalyse fastslår, at du har brug for positionsfeedback for at bevise, at ventilen er lukket, skal du acceptere trykgrænsen på 420 bar. Dette repræsenterer en grundlæggende ingeniørmæssig afvejning, hvor Rexroth valgte ikke at kompromittere den strukturelle integritet, der er nødvendig for 630 bar for at kunne rumme sensorer.
At træffe det rigtige valg til din ansøgning
Hvis din applikation absolut kræver nul intern lækage, hører tallerkenretningsventilen M-SEW 6 til på din shortlist. Hvis du skal holde trykket over 400 bar, indsnævres dine muligheder betydeligt, og M-SEW 6 bliver et af de få levedygtige valg i D03-størrelsen. Hvis hurtig afbrydelsesreaktion betyder noget for sikkerheden, giver 10-15ms koblingstiden reelle fordele. Hvis du arbejder med biologisk nedbrydelige eller brandsikre væsker, håndterer FKM-tætningsmuligheden kompatibilitet, som nogle konkurrerende ventiler ikke tilbyder.
Omvendt, hvis du har brug for høje strømningshastigheder over 30 liter i minuttet, vil M-SEW 6-tal-retningsventilen ikke fungere. Hvis din applikation involverer hyppige cyklusser ved maksimalt flow og tryk, bør du omhyggeligt vurdere, om ventilen forbliver inden for dens ydeevnegrænser, eller om du har brug for gasspjældindsatser for at klare forholdene. Hvis du har brug for 4/2 funktionalitet med komplekse koblingskrav, kan en spoleventil faktisk være enklere på trods af dens lækageegenskaber.
Beregningen af de samlede ejeromkostninger favoriserer M-SEW 6-tal-retningsventilen i applikationer, hvor nedetiden er dyr. Den lange levetid, minimalt slid og nem udskiftning af spole reducerer vedligeholdelsesomkostningerne og systemets nedetid. Den oprindelige købspris er højere end standardspoleventiler, men i kritiske applikationer, hvor pålidelighed er vigtig, afskrives den præmiepris hurtigt.
Teknisk dokumentation og support
Bosch Rexroth leverer omfattende teknisk dokumentation for M-SEW 6-tal-retningsventilen inklusive CAD-modeller i flere formater, fulddimensionelle tegninger og detaljerede ydeevnekurver. Dokumentationen specificerer klart alle installationskrav, O-ringspecifikationer, momentværdier og væskekompatibilitetsoplysninger. At følge disse specifikationer nøjagtigt er afgørende for at opnå den nominelle ydeevne.
Ventilen er i overensstemmelse med ISO 4401-03-02-0-05 og DIN 24340 Form A monteringsstandarder, hvilket sikrer kompatibilitet med industristandard manifolder og underplader. Denne standardisering reducerer integrationsrisikoen og gør M-SEW 6-tal-retningsventilen til en ligetil erstatning for andre D03-ventiler, når et system opgraderes til bedre lækageydelse.
Afsluttende overvejelser
Bosch Rexroth M-SEW 6 tallerkens retningsventil repræsenterer en specialløsning til krævende applikationer. Det forsøger ikke at være alle ting til alle applikationer. I stedet fokuserer den på at udføre ét arbejde usædvanligt godt: at give lækagefri isolering ved tryk op til 630 bar i en standardiseret D03-pakke. Den teknik, der gør dette muligt, kræver opmærksomhed på detaljer under installation og påføring, men leverer ydeevne, som konventionelle spoleventiler simpelthen ikke kan matche.
For ingeniører, der arbejder med belastningsholdende kredsløb, sikkerhedssystemer eller højtryksapplikationer, hjælper det at forstå, hvad M-SEW 6-tal-retningsventilen tilbyder, med at foretage informerede komponentvalg. Ventilens egenskaber stemmer overens med specifikke krav, hvor dens styrker betyder mest. At vælge det til den rigtige applikation leverer pålidelig, lækagefri ydeevne, der retfærdiggør dens førsteklasses positionering på markedet.
