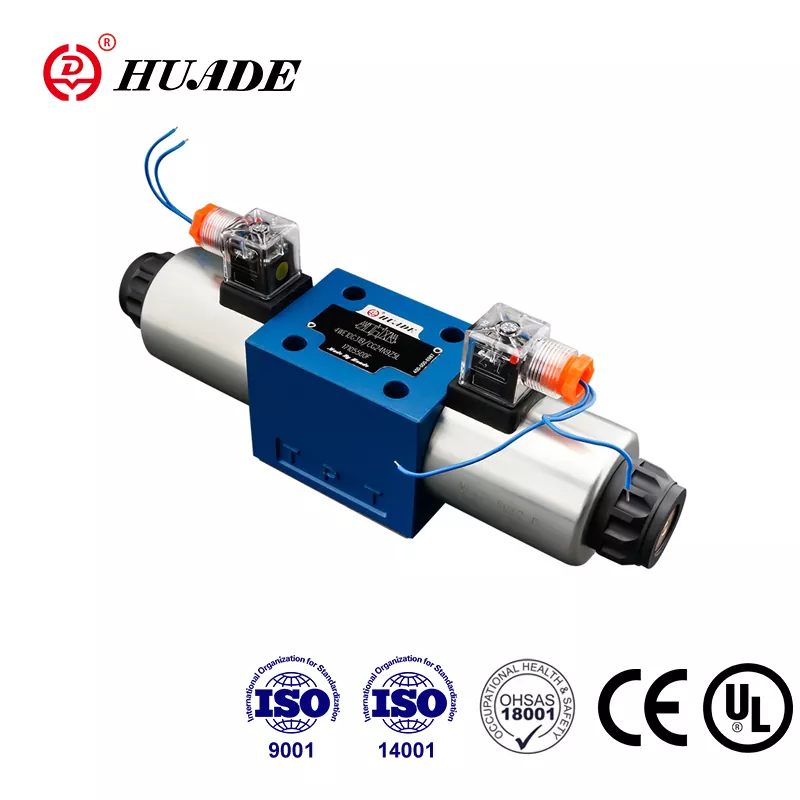

Når du arbejder med hydrauliske systemer, har du brug for komponenter, der bare fungerer – dag efter dag, skift efter skift. De4WE10 retningsreguleringsventilhar fået sit ry på fabrikker verden over af netop den grund. Denne retningsreguleringsventil er ikke den smarteste teknologi, der findes, men 4WE10 klarer det væsentlige arbejde med at kontrollere hydraulikvæskestrømmen med bemærkelsesværdig konsistens.
De4WE10 ventilfungerer efter et ligetil princip. En elektromagnetisk spole skubber en spole ind i ventilhuset, som åbner og lukker veje for hydraulikolie. Når du aktiverer spolen, bevæger spolen sig. Når du afbryder strømmen, returnerer en fjeder den til sin oprindelige position. 4WE10's design er direkte virkende, hvilket betyder, at der ikke er noget pilottrin eller kompleks mekanisme mellem det elektriske signal og den mekaniske bevægelse.
Forståelse af 4WE10's NG10 Standard
De4WE10 retningsreguleringsventilfølger det, der kaldes NG10 monteringsstandard, også kendt som CETOP 5 eller ISO 4401-05. Denne standardisering betyder mere, end du måske tror for retningsreguleringsventiler. Det betyder, at du kan udskifte en 4WE10 fra én producent med en tilsvarende retningsreguleringsventil fra en anden uden at redesigne din monteringsplade eller ominstallere dit system. For vedligeholdelsesteams og udstyrsdesignere reducerer denne udskiftelighed af 4WE10 hovedpine og omkostninger.

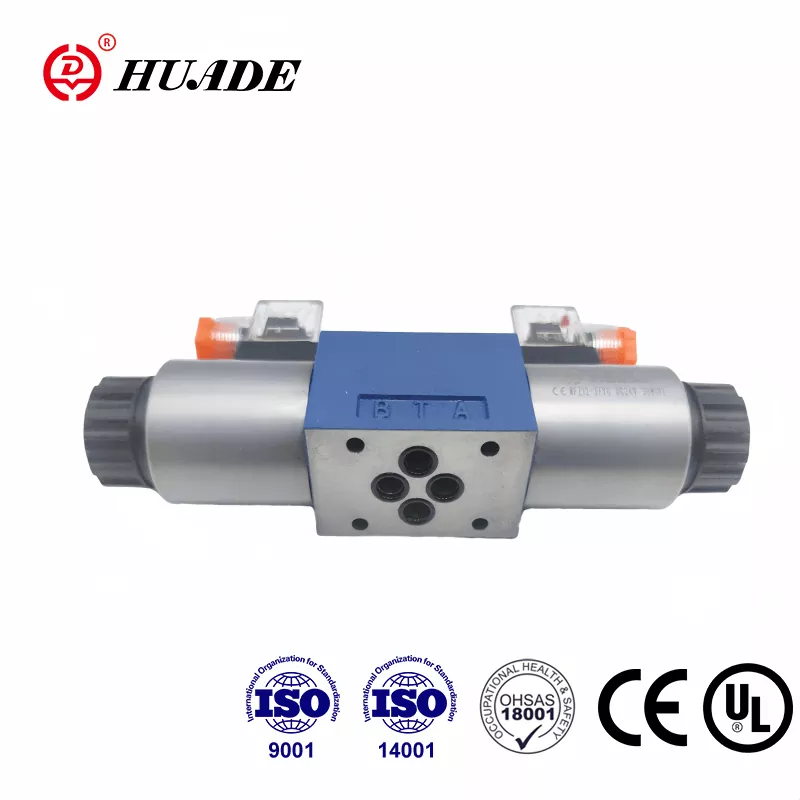

De4WE10 ventilforbindes gennem fire hovedporte: P for trykindløb, A og B for de to arbejdsporte, der forbinder til dine aktuatorer, og T for returledningen tilbage til tanken. Denne fire-vejs konfiguration giver 4WE10 kontrol over tovejs bevægelse, og det er grunden til, at du finder disse retningsreguleringsventiler, der styrer cylindre, der skal forlænges og trækkes tilbage.
Tekniske egenskaber for 4WE10 retningsreguleringsventilen
De4WE10håndterer tryk op til 315-350 bar afhængigt af den specifikke model, hvilket svarer til omkring 4.569 PSI. Det er nok for de fleste industrimaskiner uden at vove sig ind i ekstremt tungt terræn. 4WE10's nominelle strømningshastighed ligger på 120 liter i minuttet, selvom denne retningsreguleringsventil kan skubbe til 160 liter i minuttet, når det er nødvendigt. Til reference svarer 120 liter i minuttet til cirka 31,7 gallons i minuttet.
Disse tal definerer, hvor4WE10 ventilpasser ind i dit system. Hvis du konsekvent kører højere flow gennem din retningsreguleringsventil, vil du begynde at se trykfald, der genererer varme og spildenergi. Forholdet mellem flow og trykfald i 4WE10 er ikke lineært – det følger en kvadratisk lov, hvilket betyder, at en fordobling af din flowhastighed firdobler dit tryktab. Ved de nominelle 120 liter i minuttet vil din 4WE10 retningsreguleringsventil vise et trykfald på omkring 12 bar, hvilket repræsenterer energi, der bliver til varme i stedet for nyttigt arbejde.
4WE10 spoletyper og deres anvendelser
De4WE10 ventilkommer i forskellige spolekonfigurationer, identificeret med bogstaver som D, E, G og H. Hvert bogstav definerer, hvad der sker med væskebanerne, når retningsreguleringsventilen sidder i sin midterposition, og valget af den rigtige 4WE10-konfiguration har betydning for, hvordan din maskine opfører sig.
De4WE10 H-spoleblokerer alle porte i midterpositionen. Dette skaber en hydraulisk lås, der holder din cylinder præcis, hvor den er, selv under belastning. Du ville bruge denne 4WE10-konfiguration, når positioneringsnøjagtighed har betydning, som at holde en klemme lukket, mens en svejseoperation finder sted. Ulempen er, at enhver termisk udvidelse af indesluttet olie kan øge trykket i din retningsreguleringsventil, så du skal tage højde for det i dit design.
De4WE10 G-spoleforbinder trykporten direkte til tanken i midterposition. Denne retningsstyringsventilkonfiguration aflæsser din pumpe og sænker systemtrykket til næsten nul, mens 4WE10 er inaktiv. Det er almindeligt i presseapplikationer, hvor maskinen venter mellem cyklusser. Din pumpe kører, men den kæmper ikke mod højtryk gennem 4WE10-ventilen, som sparer energi og reducerer varmen.
De4WE10 E-spoleblokerer trykporten, men forbinder arbejdsportene med tanken. Dette lader indespærret tryk udtømmes fra dine aktuatorer, mens det forhindrer nyt flow fra pumpen gennem retningsreguleringsventilen. Det er nyttigt, når du skal slippe det resterende tryk, før den næste cyklus starter på dit 4WE10-system.
Forskellige applikationer har brug for forskellig adfærd, og de standardiserede bogstavkoder gør det nemmere at specificere præcis, hvilken 4WE10 retningsreguleringsventil du har brug for uden lange tekniske beskrivelser.
Installation af din 4WE10 retningsreguleringsventil
Montering af4WE10er ligetil, men du skal være opmærksom på et par detaljer. Retningsreguleringsventilen kan monteres i enhver retning, selvom du bør overveje, hvor de elektriske forbindelser på din 4WE10 ender for at lette vedligeholdelsen. Spolerne er aftagelige og kan rotere 360 grader rundt om deres akse, hvilket hjælper, når du har at gøre med trange pladser på din 4WE10 installation.
En ofte overset detalje med4WE10 ventiler returledningstrykket. Mens hovedportene håndterer 350 bar, bør tankporten på din retningsreguleringsventil forblive under 160 bar. Hvis du kører flere 4WE10-enheder, der deler en fælles returledning, kan trykspidser fra én retningsreguleringsventil påvirke andre. Modtrykket kan endda forårsage uønsket spolebevægelse i din 4WE10. Brug af individuelle kontraventiler på hver 4WE10 returledning eller sikring af passende ledningsdimensionering forhindrer dette problem.
De4WE10 retningsreguleringsventilindeholder bestemmelser om manuel tilsidesættelse, som lader dig betjene den i hånden under idriftsættelse eller fejlfinding. Denne funktion på 4WE10 har en trykgrænse på 50 bar på tankporten. Den er ikke designet som en sikkerhedsfunktion eller til regelmæssig betjening af din retningsreguleringsventil, kun som en vedligeholdelseshjælp.
4WE10 elektriske specifikationer
Mest4WE10 retningsreguleringsventilerkøre på 24V DC, selvom du finder 4WE10-versioner til 12V, 48V, 110V AC og 220V AC afhængigt af dit anlægs standarder. 4WE10-spolen forbindes gennem en DIN EN 175301-803 elektrisk konnektor, som er blevet noget af en industristandard for industrielle retningsreguleringsventiler. Mange 4WE10-versioner inkluderer en LED-indikator, der lyser, når spolen er aktiveret, hvilket giver dig hurtig visuel bekræftelse uden at skulle bruge et multimeter.
De4WE10'erspoledesignet bruger en vådstiftkonstruktion, hvilket betyder, at den sidder i direkte kontakt med den hydrauliske olie, der strømmer gennem retningsreguleringsventilen. Denne oliekontakt i 4WE10 gør flere nyttige ting. Det køler spolen, hvilket forhindrer termisk overbelastning i din retningsreguleringsventil. Det dæmper mekaniske vibrationer og støj og holder 4WE10-driften stille. Og det giver smøring, der forlænger spolens levetid på din retningsreguleringsventil. Ulempen er, at hvis du har en spolefejl på din 4WE10, skal du dræne eller isolere den del af systemet før udskiftning, selvom det aftagelige design gør denne proces relativt hurtig for retningsreguleringsventilen.
Væskekrav til 4WE10-ventilen
De4WE10 retningsreguleringsventilforventer mineralbaseret hydraulikolie med en viskositet omkring 37 mm²/s ved 55°C. 4WE10 tolererer et bredt område fra 2,8 til 380 mm²/s, men drift i ekstremerne påvirker ydeevnen i din retningsreguleringsventil. Meget tynd olie øger intern lækage i 4WE10, mens tyk olie sænker responstiden og øger trykfaldet gennem retningsreguleringsventilen.
Forureningskontrol har væsentlig betydning for4WE10 ventilliv. Anbefalingen for retningsreguleringsventiler er ISO 4406 renhed på 20/18/15 eller bedre, med filtrering ved 10-16 mikron. Det lyder måske for præcist, men afstanden mellem spolen og boringen i din 4WE10 måler i området 5-25 mikron afhængigt af retningsreguleringsventilens design. Partikler i det størrelsesinterval fungerer som sandpapir og bærer præcisionsoverfladerne i din 4WE10, der forsegler hver port fra de andre.
Hårde partikler skaber ridser, der øger lækagen over tid i din4WE10 retningsreguleringsventil. Bløde forurenende stoffer og vand kan fremme korrosion eller danne slamaflejringer. Uanset hvad, forringes din 4WE10-ventilydelse. I virkelig snavsede systemer kan du se, at spolen sætter sig fast, hvor 4WE10-spolen nægter at bevæge sig jævnt eller langsomt vender tilbage til midterpositionen i retningsreguleringsventilen.
4WE10 Trykfald og systemeffektivitet
At forstå trykfald hjælper dig med at designe mere effektive systemer med4WE10 ventil. Ved 60 liter i minuttet falder din retningsreguleringsventil omkring 3 bar. Ved 100 liter i minuttet springer det til 8 bar gennem 4WE10. Ved de maksimale 120 liter i minuttet taber du 12 bar på tværs af retningsreguleringsventilen.
Hver bar trykfald ved en given strømningshastighed repræsenterer strøm omdannet til varme i din4WE10. Formlen er ligetil: effekttab er lig med strømningshastighed gange trykfald. Ved 100 liter i minuttet med et fald på 8 bar gennem din retningsreguleringsventil er det cirka 1,3 kilowatt varme. Dit system skal sprede den varme, der genereres af 4WE10, enten gennem en køler eller ved at acceptere højere olietemperaturer.
For systemer, hvor effektivitet betyder noget, holdes flowhastigheder under 80 liter i minuttet gennem4WE10 retningsreguleringsventilgiver dig en bedre balance mellem ventilstørrelse og varmeudvikling. Hvis du har brug for højere flow, end 4WE10 effektivt kan håndtere, så overvej den næste størrelse op eller brug flere retningsreguleringsventiler parallelt.
4WE10 Skiftetid og respons
De4WE10 ventilskifter typisk på 70-120 millisekunder, hvilket er hurtigt nok til de fleste industrielle applikationer, men ikke øjeblikkeligt. Interne dæmpningsfunktioner i retningsreguleringsventilen udjævner overgangen og forhindrer hydrauliske stød, der kan beskadige komponenter eller skabe støj. Du vil finde små åbninger og kamre designet i 4WE10-spolen, der måler olieflowet under skiftebegivenheden.
Nogle4WE10 retningsreguleringsventilmodeller inkluderer eksterne justeringsskruer, der lader dig justere omskiftningshastigheden. Dette bliver nyttigt, når flere 4WE10-enheder deler fælles linjer, så du kan forskyde deres skiftetider for at undgå tryktransienter i dit retningsreguleringsventilsystem.
Almindelige applikationer til 4WE10 retningsreguleringsventilen
Du finder4WE10 ventileri hele industrielle omgivelser. Værktøjsmaskiner anvender 4WE10 retningsreguleringsventilen til arbejdsopspænding, hvor en cylinder skal forlænges kraftigt og holde positionen, mens der skæres. Sprøjtestøbemaskiner bruger 4WE10 til at styre ventilstifter, der regulerer plastikflow. Automatiserede samlebånd bruger disse retningsreguleringsventiler i pick-and-place robotter til diskrete positioneringsbevægelser.
De4WE10udmærker sig ved diskret kontrol - flyt til position A, stop, flyt til position B, stop. Denne retningsreguleringsventil håndterer ikke proportional kontrol godt, fordi den enten er åben eller lukket uden noget imellem. Hvis du har brug for variabel hastighedskontrol eller præcis flowregulering ud over, hvad 4WE10 tilbyder, vil du i stedet gå op til en proportional retningsreguleringsventil i 4WRPE-serien.
Vedligeholdelse af din 4WE10-ventil
De4WE10'eraftageligt spoledesign forenkler vedligeholdelsen af denne retningsreguleringsventil. Når en spole svigter på din 4WE10, kan du udskifte den uden at åbne det hydrauliske system. Frakobl det elektriske stik, skru fastholdelsesmøtrikken af, træk den gamle spole ud, og installer den nye på din retningsreguleringsventil. 4WE10-spolen kan rotere under installationen, så du kan placere det elektriske stik, hvor det er mest praktisk.
Indvendig spole slid i4WE10 retningsreguleringsventilforårsager til sidst øget lækage og træg reaktion. Du bemærker måske, at en cylinder driver langsomt, når den skal holde position, eller skiftetiden øges på din 4WE10. På det tidspunkt kigger du på enten at genopbygge retningsreguleringsventilen med nye tætninger og muligvis en ny spole eller udskifte din 4WE10 helt. Den økonomiske beregning afhænger af dine arbejdsomkostninger kontra ventilprisen.
Forureningsrelateret stikning i4WE10viser sig som intermitterende drift eller fuldstændig manglende skift. Nogle gange kan du genoprette funktionen i din retningsreguleringsventil ved at skylle systemet og udskifte filtre, men hvis der er opstået ridser på 4WE10 spolen eller boringen, skal du have reservedele til retningsreguleringsventilen.
Indkøb af din 4WE10 retningsreguleringsventil
Bosch Rexroth opstod4WE10design og tilbyder det bredeste udvalg af retningsreguleringsventiler med 53 forskellige spolekonfigurationer. Deres 4WE10 ventiler tjener som referencestandard for retningsreguleringsventiler. Hydac, Parker, Eaton Vickers og Argo Hytos fremstiller alle kompatible 4WE10-versioner, der monteres på den samme grænseflade. Kinesiske producenter som CML og Huade producerer omkostningskonkurrencedygtige 4WE10-alternativer, der opretholder monteringsstandarden for retningsreguleringsventiler.
Prissætning for4WE10 retningsreguleringsventilspænder fra omkring $18 til $38 pr. enhed afhængigt af mængde, specifikationer og leverandør. Minimumsordremængder for 4WE10-enheder varierer fra enkelte styk til 50 eller mere, med større ordrer, der giver lavere enhedspriser. Ledetider løber typisk 10-15 dage for standard 4WE10-konfigurationer.
Standardiseringen betyder, at du kan kilde4WE10 retningsreguleringsventilerfra flere leverandører og opretholder udskiftelighed. Til kritiske applikationer kan du have 4WE10 ventiler fra to forskellige producenter på lager for at sikre, at du aldrig er afhængig af en enkelt forsyningskæde til dine retningsreguleringsventiler.
Begrænsninger af 4WE10 og Hvornår skal man overveje alternativer
De4WE10 retningsreguleringsventilvaretager sin designede rolle godt, men har klare begrænsninger. Den binære karakter af 4WE10's styring betyder, at denne retningsreguleringsventil ikke er egnet til applikationer, der kræver variabel hastighed eller blød start. Trykfaldene ved høj flow gør 4WE10 ineffektiv til kontinuerlig drift med høj flow. Den interne lækage, der er iboende i 4WE10 spoledesignet, betyder, at denne retningsreguleringsventil ikke vil holde trykket på ubestemt tid i konfigurationer med lukket center.
Hvis du har brug for proportional kontrol ud over hvad4WE10tilbyder, se på retningsreguleringsventiler med integreret elektronik og proportionalmagneter. Hvis du har brug for meget lav lækage, så overvej ventiler i tallerkenstil i stedet for 4WE10. Hvis du arbejder med flows væsentligt over 120 liter i minuttet, giver den næste størrelse op (NG16 eller NG25) mere mening end 4WE10 retningsreguleringsventilen.
De4WE10teknologien er moden, hvilket betyder, at du ikke vil se dramatiske forbedringer i den grundlæggende 4WE10-ydeevne. Innovation inden for hydraulik har bevæget sig mod proportionelle og smarte retningsreguleringsventiler med integreret diagnostik. 4WE10 forbliver relevant til applikationer, hvor dens muligheder matcher kravene, og hvor gennemprøvet, standardiseret retningsreguleringsventilteknologi opvejer fordelene ved nyere tilgange.
Valg af den rigtige 4WE10-konfiguration
At vælge en4WE10 retningsreguleringsventilkræver, at dine systemparametre matches med ventilens muligheder. Beregn din nødvendige flowhastighed, og sørg for, at den forbliver under 80-100 liter i minuttet for effektivitet med 4WE10. Bekræft, at dit tryk forbliver inden for grænsen på 315-350 bar med tilstrækkelig sikkerhedsmargin til din retningsreguleringsventil. Vælg 4WE10-spoletypen, der giver den centreringsadfærd, din applikation har brug for.
Overvej den elektriske forsyning, der er tilgængelig på dit installationssted, og angiv den passende4WE10spolespænding til din retningsreguleringsventil. Tænk gennem vedligeholdelsesadgangen – kan nogen nå det elektriske stik og spolen på din 4WE10, når der er behov for service? Planlæg din returlednings VVS for at undgå modtryksproblemer med retningsreguleringsventilen.
De4WE10'erpålidelighed kommer fra dets ligefremme mekaniske design og de modne fremstillingsprocesser bag denne retningsreguleringsventil. Når den anvendes korrekt inden for dens driftsramme og vedligeholdes i overensstemmelse med grundlæggende hydrauliksystempraksis, leverer 4WE10 mange års ensartet service. Denne pålidelighed, kombineret med global tilgængelighed og konkurrencedygtige priser, forklarer, hvorfor 4WE10 retningsreguleringsventilen forbliver et standardvalg til industriel hydraulisk kontrol på trods af at den er en af de ældre ventilteknologier, der stadig er i produktion.
For systemer, der reelt kun har behov for diskret positionskontrol ved moderate flowhastigheder4WE10 retningsreguleringsventilrepræsenterer en praktisk, velforstået løsning. Det giver dig ikke det sofistikerede som nyere teknologier, men 4WE10 vil dukke op på arbejde hver dag og udføre sit arbejde uden dramatik.
