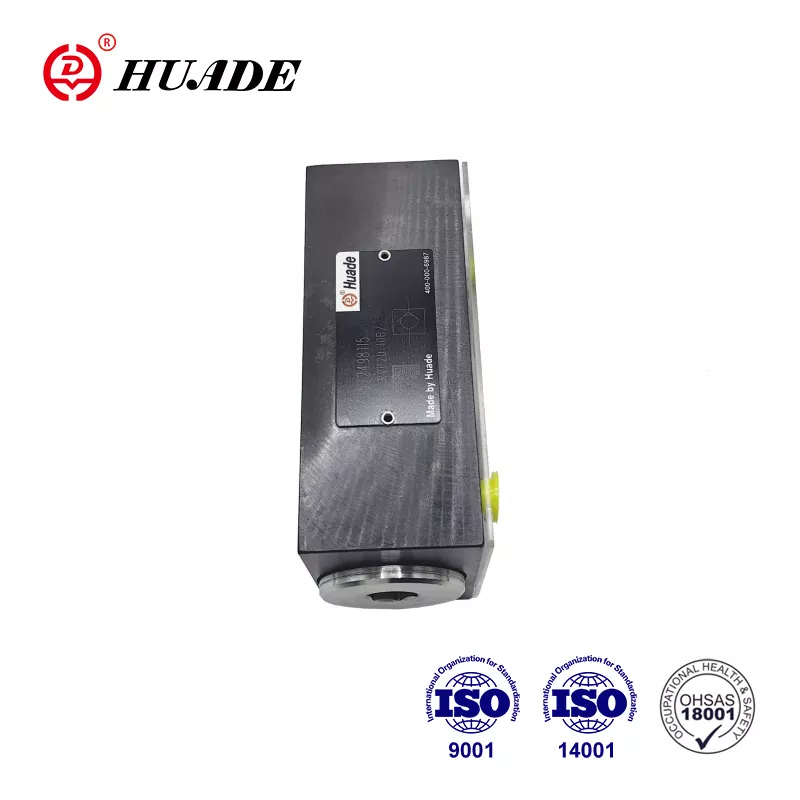

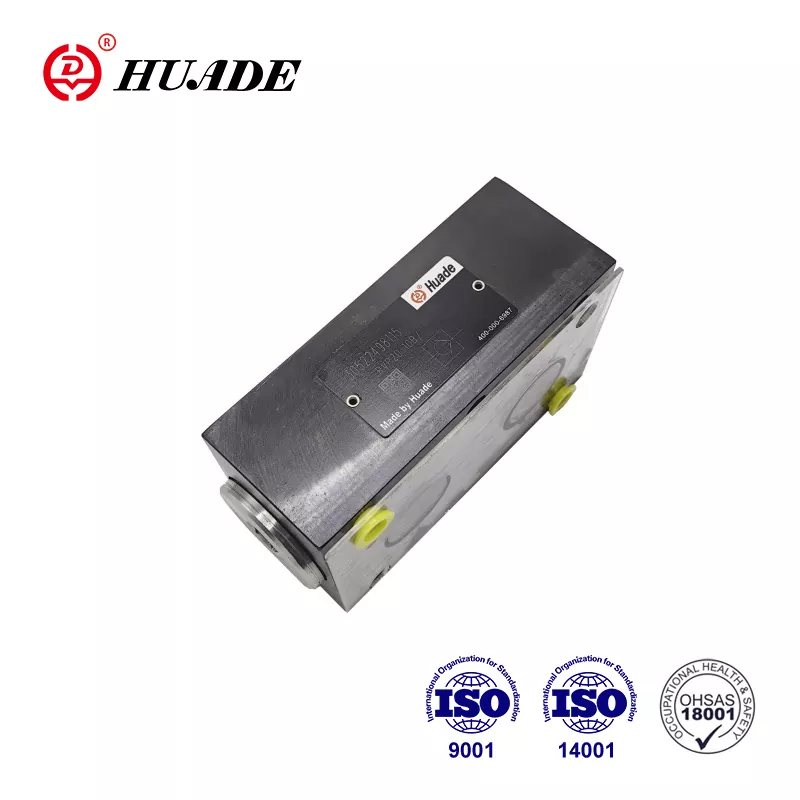

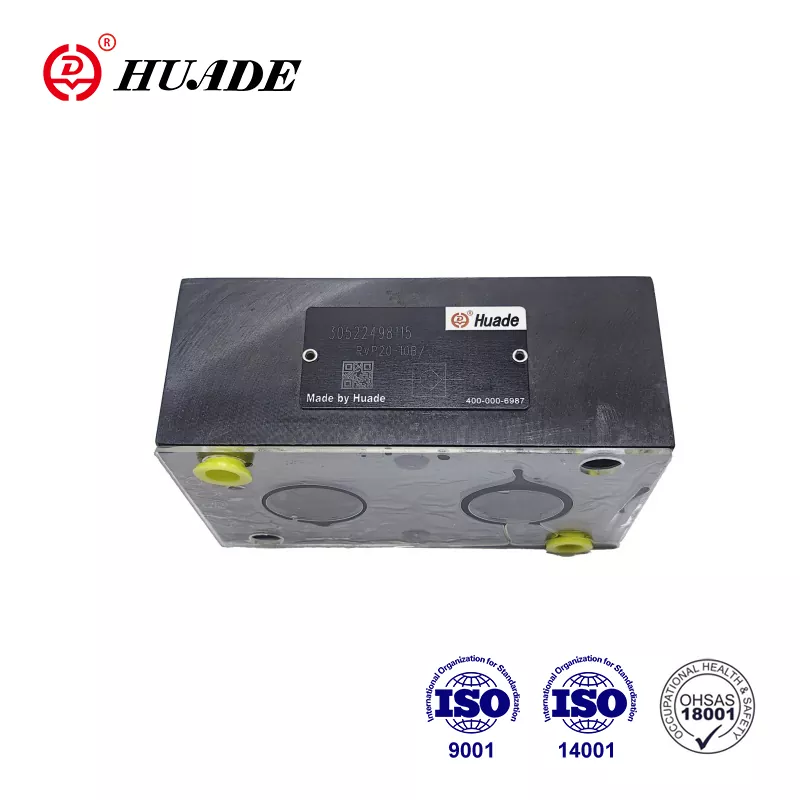

Kontraventil RVP 20

I samarbejde med Rexroth for anden gang i 1995 kan Huades højtydende kontraventil RVP 20 fuldstændig erstatte den samme type ventil, som Rexroth tilbyder. Prisen er mere rimelig. Alle Huade® kontraventil RVP 20 har et års garanti. Fabrikken har bestået ISO9001, ISO14001 og ISO45001. Huade® kontraventiler er meget udbredt i ingeniør- og entreprenørmaskiner, metallurgi, værktøjsmaskiner osv. Dette er et gammelt mærke i Kina.

Produktparameter for kontraventil RVP 20

Produktegenskab og anvendelse af kontraventil RVP 20

Funktioner:

▶ Underpladetilslutning

▶ Lækagefri lukning i én retning

Anvendelse:

Kontraventilen RVP 20 bruges hovedsageligt ved pumpens udløb som modtryksventil og omløbsventil.

Produktionsdetaljer for kontraventil RVP 20

Kontraventilen type RVP 20 har til opgave, fortrinsvis at lukke en strømningslækage fri i den ene retning og at tillade fri strømning i den modsatte retning. Strukturdiagrammet er som følger. Den består grundlæggende af huset (1), trykfjeder (2), trykfjeder (3) og fjedersæde (4). Trykventilens (2) slaglængde, som styres på dens udvendige diameter, er begrænset af et mekanisk stop. Den indbyggede trykfjeder (3) understøtter lukkebevægelsen. Ydermere holder trykfjederen (3) ventilen (2) i lukket position, selv når der ikke er nogen strømning gennem ventilen.

Symbol

Strukturdiagram

①Bolig  ②Poppet  ③Fjeder  ④Fjedersæde

Meddelelse om kontraventil RVP 20

1. Væsken skal filtreres. Minimum filterfinhed er 20 ㎛.

2. Tanken skal være forseglet, og der skal monteres et luftfilter ved luftindgangen.

3. Produkter uden underplade, når de forlader fabrikken, hvis du har brug for dem, bedes du venligst bestille specielt.

4. Ventilfastgørelsesskruer skal have et højt intensitetsniveau (klasse 10.9). Vælg og brug dem i henhold til parameteren, der er angivet i prøvebogen.

5. Ujævnheden af ​​overfladen forbundet med ventilen er påkrævet til 0,8.

6. Overfladefinish af parringsstykke er påkrævet til 0,01/100 mm.
