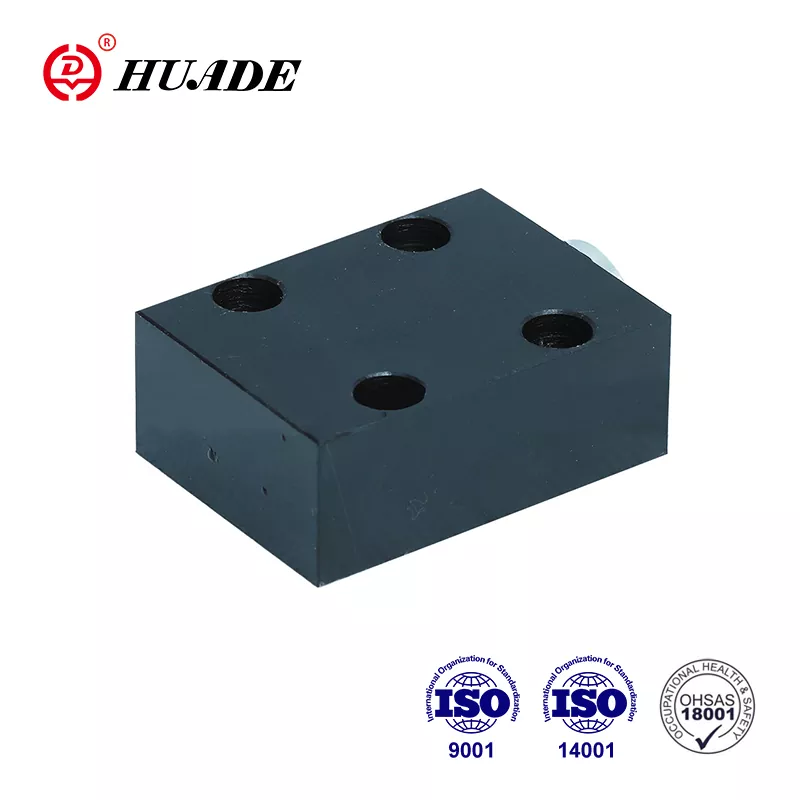

Kontroller ventil RVP 25

Samarbejde med Rexroth i mere end 7 år fra 1979, Huade® Check Valve RVP 25 er kompatibel med Rexroth RVP 25 med en rimelig pris. Det er lavet af holdbart stål. Alle Huade® -produkter gennemgår streng testning, før de forlader fabrikken for at sikre høj kvalitet og har et års garanti. Inden for garantiperioden er det gratis at reparere. Huades vare har opfylder internationale standarder, nemlig ISO9001, ISO14001 og ISO45001. Huade® -kontrolventiler er vidt brugt i teknik- og konstruktionsmaskiner, metallurgi, værktøjsmaskiner osv. Dette er et gammelt nationalt brand i Kina.

Produktparameter på checkventilen RVP 25

Produktfunktion og anvendelse af checkventilen RVP 25

Funktioner:

▶ Underpladeforbindelse

▶ Lækagefri lukning i en retning

Anvendelse:

Kontrolventilen RVP 25 bruges hovedsageligt ved udløbet af pumpen som en bagtrykventil og bypass -ventil.

Produktionsdetaljer om kontrolventilen RVP 25

Kontrolventiltypen RVP 25 kan bruges i forskellige industrielle miljøer med høj presse. Det har opgaven med, fortrinsvis lukning af en flow lækage fri i en retning og for at tillade fri strømning i den modsatte retning. Strukturdiagrammet er som følger. Det består dybest set af huset (1), Poppet (2) komprimeringsfjeder (3) og forårstol (4). Stræk af poppet (2), der styres på dens udvendige diameter, er begrænset af et mekanisk stop. Den indbyggede komprimeringsfjeder (3) understøtter lukningsbevægelsen. Desuden holder kompressionsfjederen (3) poppet (2) i den lukkede position, selv når der ikke er nogen strømning gennem ventilen.

Symbol

Strukturdiagram

①housing ②poppet ③spring ④spring sæde

Meddelelse om kontrolventil RVP 25

1. Væsken skal filtreres. Minimum filterfinhed er 20 ㎛.

2. Tanken skal forsegle, og et luftfilter skal installeres ved luftindgangen.

3. produkter uden underplade, når de forlader fabrikken, hvis det er nødvendigt, bedes du bestille specielt.

4. Ventilfastgørelsesskruer skal være et højt intensitetsniveau (klasse 10.9). Vælg og brug dem i henhold til den parameter, der er anført i prøvebogen.

5. Roughness af overflade, der er forbundet med ventilen, kræves til 0,8.

6. Overfladefinish af parringsstykke kræves til 0,01/100 mm.
