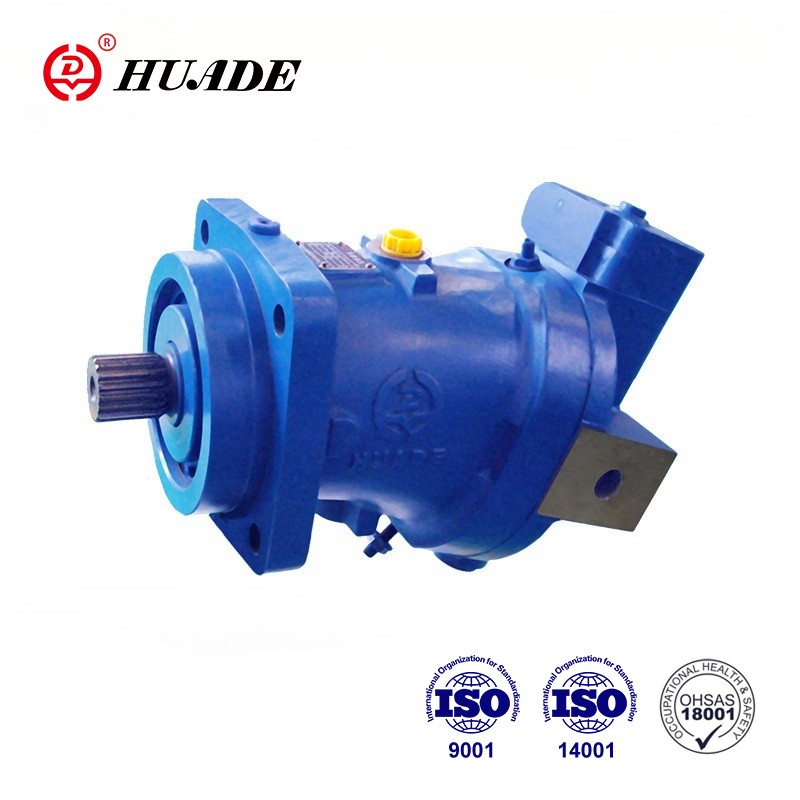

Hydrauliske aksiale stempelmotorerrepræsenterer en af de mest sofistikerede og effektive løsninger inden for fluidkraftteknologi. Disse præcisions-engineererede enheder omdanner hydraulisk energi til rotation mekanisk energi, hvilket gør dem uundværlige i applikationer, der spænder fra tung Konstruktionsudstyr til præcisionsproduktionsmaskiner. Forståelse Deres operation afslører de elegante tekniske principper, der gør moderne Hydrauliske systemer mulige.
Det grundlæggende princip
I sin kerne, en hydraulisk aksial stempelmotor fungerer efter Pascals princip, der siger, at presset anvendes til en begrænset væske overføres lige i alle retninger. Motorholdene Dette princip ved hjælp af trykhydraulisk væske til at drive stempler arrangeret I et cirkulært mønster omkring en central akse. Når disse stempler bevæger sig tilbage og frem, de skaber rotationsbevægelse gennem en omhyggeligt designet mekanisk Linksystem.
Udtrykket "aksial" henviser til Orientering af stemplerne, der er placeret parallelt med motorens hoved Rotationsakse. Dette arrangement adskiller sig fra radiale stempelmotorer, hvor Stempler er placeret vinkelret på aksen. Den aksiale konfiguration tilbyder forskellige fordele med hensyn til effekttæthed, effektivitet og kompakthed.
Kernekomponenter og deres funktioner
Cylinderblokken
Cylinderblokken fungerer som hjertet af motoren, der indeholder flere præcist bearbejdede cylindre arrangeret symmetrisk omkring den centrale akse. Typisk indeholder motorer mellem fem og ni cylindre, hvor syv er en almindelig konfiguration. Hver cylinder huser et stempel, der bevæger sig aksialt, når hydraulisk tryk påføres. De Cylinderblokken roterer som en enhed, drevet af den kollektive handling af alle stempler.
Stempler og forbindelseselementer
Individuelle stempler passer tæt inden i hver Cylinder, forseglet af præcisionsringe for at forhindre intern lækage. Hvert stempel forbinder til en forbindelsesstang eller en hjemmesko pude, der overfører den lineære bevægelse af stemplet til rotationsbevægelse. Disse forbindelseselementer skal modstå Enorme kræfter, mens de opretholder præcis justering gennem hele rotationen cyklus.
Swashpladen
Swashpladen repræsenterer måske mest genial komponent af den aksiale stempelmotor. Denne vinklede plade, også kaldet en Kamplade, konverterer stemplernes lineære bevægelse til rotationsbevægelse. Som Cylinderblokken roterer, stemplerne følger konturen af svaashpladen, bevæger sig ind og ud af deres cylindre. Vinklen på svaashpladen direkte bestemmer forskydningen af hvert stempelslag og i variabel forskydning Motorer, denne vinkel kan justeres for at kontrollere motorhastighed og drejningsmoment.
Ventilplade og porttiming
Ventilpladen styrer tidspunktet for Hydraulisk væskestrøm til og fra hver cylinder. Denne stationære komponent Funktioner nøjagtigt placerede porte, der er i overensstemmelse med den roterende cylinder blok. Når hver cylinder roterer forbi ventilpladen, forbindes den skiftevis til højtryksindløbet og lavtryksudløbet, hvilket sikrer, at stempler Modtag under trykvæske på nøjagtigt det rigtige øjeblik i deres cyklus.
Driftscyklus
Driften af et hydraulisk aksialt stempel Motor følger en omhyggeligt orkestreret cyklus, der gentages kontinuerligt så længe Når der leveres under tryk.
Indtagelsesfase
I indsugningsfasen begynder et stempel Dens udadgående slagtilfælde, når dens cylinder er i overensstemmelse med højtryksporten på ventilplade. Pressuriseret hydraulisk væske skynder sig ind i den ekspanderende cylinder plads, skubbe mod stemplet. Den genererede kraft afhænger af både Hydraulisk tryk og det effektive område af stemplet.
Kraftfase
Når cylinderen fortsætter med at rotere, Stemplet når maksimal forlængelse og begynder sit indre slag. Undertrykket Fluid, der er fanget i cylinderen, udøver kraft på stemplet, der transmitterer dette Tving gennem forbindelsesstangen til vuggepladen. Siden swashpladen er Rettet i en vinkel skaber denne aksiale kraft et rotationsmoment, der bidrager til motorens outputmoment.
Udstødningsfase
Når cylinderen er på linje med Port med lavt tryk, den komprimerede væske udvises, når stemplet afslutter sin Indad slagtilfælde. Denne timing sikrer, at hver cylinder tømmes for brugt væske Før den næste indsugningscyklus. Den nøjagtige tidspunkt for denne ventilhandling er afgørende for at opretholde jævn drift og forhindre tryktab.
Variabel forskydningsteknologi
Mange moderne aksiale stempelmotorer har Variabel forskydningsevne, opnået ved at justere vinkelvinklen for vinkelpladen. Når vinkelvinklen stiger, oplever stempler længere slag, hvilket resulterer i større forskydning pr. Revolution og højere drejningsmoment ved lavere hastigheder. Omvendt mindsker reduktion af vinkelpladevinklen forskydning, muliggør højere rotationshastigheder med reduceret drejningsmoment.
Denne variabel forskydningsfunktion giver Enestående kontrolfleksibilitet. Elektroniske kontroller kan automatisk justere Swashpladevinklen baseret på belastningskrav, optimering af effektiviteten på tværs En bred vifte af driftsforhold. Nogle avancerede systemer kan endda opnå Nulfortrængning, hvilket effektivt stopper motoren uden at afbryde Hydraulisk strømning.
Effektivitet og ydeevne Egenskaber
Hydrauliske aksiale stempelmotorer opnår Bemærkelsesværdigt høje effektivitetsniveauer, der ofte overstiger 95% i optimal drift betingelser. Denne effektivitet stammer fra flere designfaktorer, herunder Minimal intern lækage, præcise komponenttolerancer og optimeret væske Dynamik. Det aksiale arrangement bidrager til denne effektivitet ved at tilvejebringe Afbalancerede radiale kræfter, der reducerer lejebelastninger og mekanisk friktion.
Forholdet mellem magt og vægt mellem disse motorer er usædvanlig, hvilket gør dem ideelle til mobile applikationer, hvor vægten er kritisk. En enkelt motor kan producere enormt drejningsmoment, mens den vedligeholder relativt kompakte dimensioner. Derudover er den iboende overbelastningsbeskyttelse af hydrauliske systemer betyder, at disse motorer kan håndtere midlertidige overbelastninger uden skade.
Ansøgninger og fordele
Hydrauliske aksiale stempelmotorer finder Ansøgninger på tværs af adskillige brancher. I byggeudstyr driver de Sporene med gravemaskiner og hjulene på læssere. Marine applikationer inkluderer Anker Windlasses and Propulsion Systems. Industrielle anvendelser spænder fra transportør Kører til maskinværktøjsspindler.
Fordelene ved aksiale stempelmotorer strækker sig ud over deres høje effektivitet og effekttæthed. De tilbyder fremragende hastighedskontrol, kan fungere i begge retninger med lige ydeevne og Giv øjeblikkelig start- og stopkapacitet. Deres evne til at vedligeholde Konstant drejningsmoment på tværs af forskellige hastigheder gør dem ideelle til applikationer kræver præcis bevægelseskontrol.
