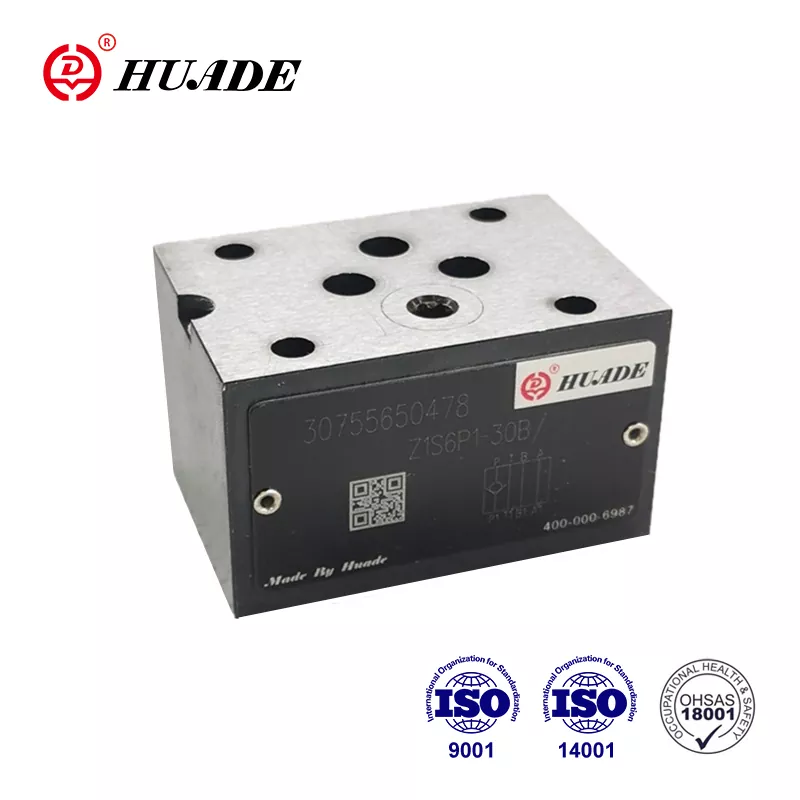

Kontraventilsandwichplade Z1S

Som Kinas førende producent af hydraulisk transmission og kontrolteknologi har Huade indarbejdet banebrydende teknologi fra Rexroth. Huade® kontraventil Z1S kan fuldstændig erstatte Z1S-serien, der tilbydes af Rexroth. Det er omkostningseffektivt. Huade har bestået ISO9001, ISO14001 og ISO45001. Huade® patronventil Z1S har pålidelig ydeevne. Det er et gammelt nationalt mærke i Kina. Det er mere avanceret inden for teknologi og mere holdbart end de lignende produkter i denne linje.

Produktparameter for kontraventilsandwichpladen Z1S

Produktegenskab og anvendelse af kontraventilsandwichpladen Z1S

Funktioner:

▶ Sandwichpladeventil til brug i lodrette stablesamlinger

▶ 8 forskellige isoleringsfunktioner

Anvendelse:

Denne kontraventilsandwichplade type Z1S bruges til vertikal stablingsinstallation.

4. Funktioner, sektion, symboler på kontraventilsandwichpladen Z1S

Z1S-ventilen er en direkte betjent kontraventil i sandwichpladedesign. Den bruges til den lækagefri lukning i én retning og tillader frit flow i modretningen. Denne ventiltype har en metallisk tætning mellem ventil (3) og hus (1). Kontraventiler af typen Z1S er særligt velegnede til applikationer med driftstryk over 10,0 MPa og strømningshastigheder over 4 m/s.

Meddelelse om kontraventilsandwichplade Z1S

1. Væsken skal filtreres. Minimum filterfinhed er 20 ㎛.

2. Tanken skal være forseglet og et luftfilter skal monteres på luftindgangen.

3. Produkter uden underplade, når de forlader fabrikken, hvis du har brug for dem, bedes du venligst bestille specielt.

4. Ventilfastgørelsesskruer skal have et højt intensitetsniveau (klasse 10.9). Vælg og brug dem i henhold til parameteren, der er angivet i prøvebogen.

5. Ujævnheden af ​​overfladen forbundet med ventilen er påkrævet til 0,8.

6. Overfladefinish af parringsstykke er påkrævet til 0,01/100 mm.
