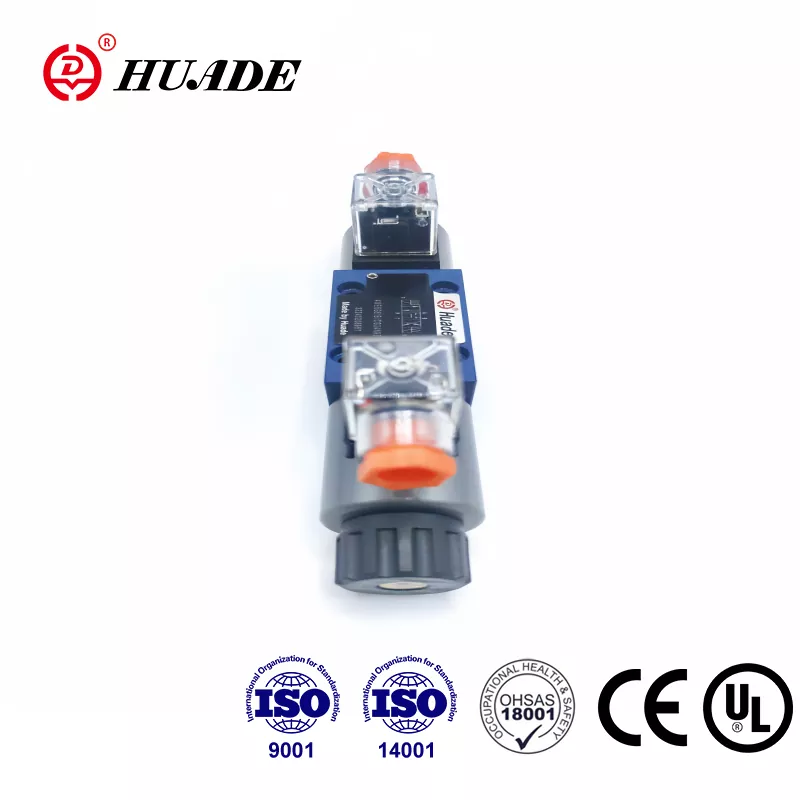

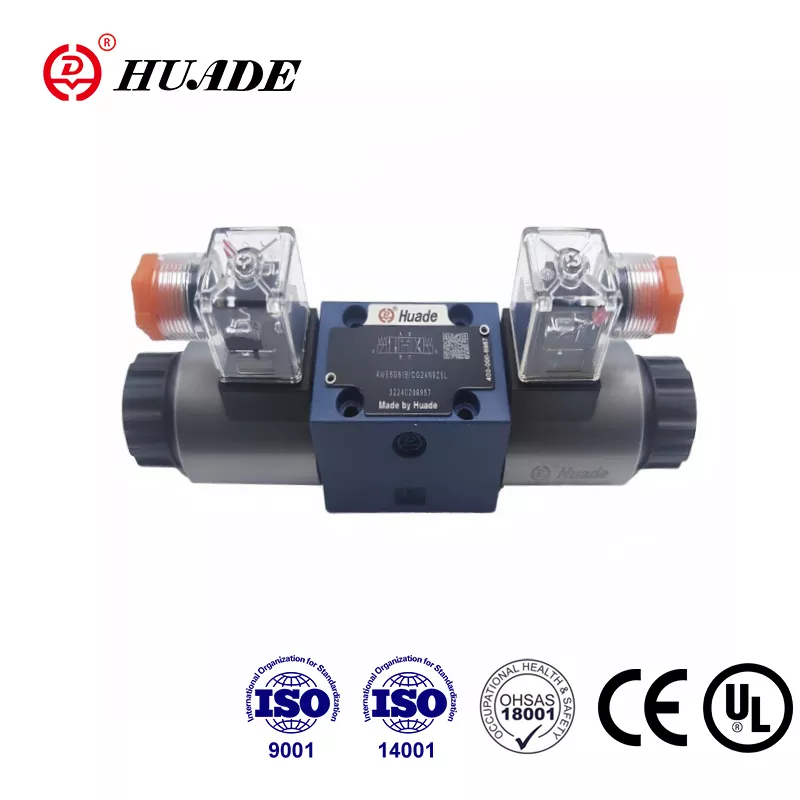

Når du arbejder med hydrauliske systemer på fabrikker eller på entreprenørmaskiner, dukker én komponent op igen og igen: retningsreguleringsventilen. Rexroth 4WE 6 E er en af de mest udbredte ventiler inden for industriel hydraulik, og det er der god grund til. Denne ventil styrer, hvordan hydraulikvæske bevæger sig gennem et system, hvilket betyder, at den styrer, hvordan maskinerne bevæger sig og fungerer.
4WE 6 E er, hvad ingeniører kalder en magnetstyret retningsspoleventil. Det lyder kompliceret, men den grundlæggende idé er enkel. Når elektricitet strømmer til ventilens solenoide (en elektromagnetisk spole), skubber den en metalspole ind i ventilhuset. Denne spolebevægelse omdirigerer hydraulisk væske fra en port til en anden, og ændrer retningen, som en hydraulisk cylinder eller motor bevæger sig. Når elektriciteten stopper, skubber en fjeder spolen tilbage til sin oprindelige position.
Hvad gør 4WE 6 E anderledes
"E" i modelnavnet fortæller dig noget vigtigt om denne ventils design. Det betyder, at ventilen bruger en våd-pin solenoide, hvor den elektromagnetiske spole sidder i kontakt med den hydrauliske væske. Dette designvalg har flere fordele. Olien hjælper med at afkøle magnetventilen, reducerer driftsstøj og forlænger komponentens levetid. Du kan endda dreje magnetventilen 360 grader på de fleste versioner, hvilket gør installationen lettere på trange steder.
Ventilen følger NG6-standarden, som også kaldes CETOP 3 eller D03 i forskellige dele af verden. Denne standardisering betyder mere, end du måske tror. Det betyder, at ventilen passer på standard monteringsplader og kan udskiftes med lignende ventiler fra Parker, Vickers eller Argo Hytos uden at ændre din hydrauliske manifold. For vedligeholdelsesteams reducerer denne udskiftelighed nedetid, når du har brug for en reservedel hurtigt.
Rexroth vurderer 4WE 6 E til tryk op til 350 bar, hvilket svarer til omkring 5.076 PSI. Den maksimale flowkapacitet når 80 liter i minuttet på DC-drevne versioner, eller omkring 21 gallons i minuttet. Disse tal placerer ventilen i højtydende kategori for dens størrelse. Du vil opdage, at den styrer alt fra sprøjtestøbemaskiner til de hydrauliske systemer på gravemaskiner og mineudstyr.
Hvordan ventilen faktisk fungerer
Inde i ventilhuset bevæger spolen sig frem og tilbage for at forbinde forskellige porte. Ventilen har fire hovedporte, som ingeniørerne mærker P, T, A og B. Port P forbinder til din hydrauliske pumpe, som leverer væske under tryk. Port T forbindes til reservoiret eller tanken, hvor væsken vender tilbage. Port A og B forbindes til din hydrauliske aktuator, ligesom de to sider af en cylinder.
Når du aktiverer en solenoide, skifter spolen for at forbinde P til A og B til T. Dette sender væske under tryk til den ene side af din cylinder, mens den anden side drænes tilbage til tanken. Aktiver den anden solenoide, og forbindelserne vender om. Nu forbinder P til B og A forbinder til T, og bevæger din cylinder i den modsatte retning. I midterpositionen uden strømforsyning af solenoider holder de fjedercentrerede versioner spolen i en neutral position, der blokerer alle porte.
Ventilen kommer i forskellige spolekonfigurationer, som ingeniører kalder "symboler". Symbol E er fælles for trepositionsventiler med fjedercentrering. Når ventilen sidder i sin midterposition, er alle porte blokeret. Symbol HA repræsenterer en to-positionsventil med fjederretur, der bruges, når du kun har brug for bevægelse i én retning. Nogle applikationer bruger spærreversioner mærket "OF", hvor en mekanisk stift låser spolen på plads, når den bevæger sig. Disse spærreventiler behøver kun en kort elektrisk impuls for at skifte position, hvilket sparer energi i systemer, der holder position i lange perioder.
Trykovervejelser og systemdesign
Et tal kræver opmærksomhed, når du designer systemer, der bruger 4WE 6 E: det maksimale tankporttryk. Mens porte P, A og B kan håndtere 350 bar, maxer port T typisk ved 160 bar, selvom nogle varianter går op til 210 bar. Denne forskel skaber en vigtig designbegrænsning. Når du kører ventilen ved maksimalt arbejdstryk med visse spolesymboler, advarer Rexroth om, at port T skal bruges som en drænledning, ikke som en returledning, der kan se modtryk fra din tank eller andre komponenter.
Denne trykbegrænsning er forbundet med, hvordan spoleventiler fungerer internt. De snævre mellemrum mellem spolen og ventilhuset, der gør det muligt for ventilen at fungere, skaber også intern lækage. Dette er ikke en defekt; det er en iboende egenskab ved spoleventildesign. Efterhånden som ventilen slides over tid, øges denne interne lækage gradvist. Den utætte væske skal et sted hen, og det er grunden til, at tankportens trykgrænse har betydning for langsigtet pålidelighed.
En anden trykrelateret bekymring kommer op med differentialcylindre, hvor området på stangsiden er mindre end området på stempelsiden. Hvis dit ventilsymbol blokerer returløbet på stangsiden under visse omskiftningsforhold, kan arealforholdet forstærke trykket i stangkammeret ud over ventilens 350 bar-værdi. Dette fænomen kaldes trykforstærkning, og det kan beskadige cylindre eller endda forårsage farlige fejl. Løsningen involverer tilføjelse af eksterne aflastningsventiler på stangsiden af differentialcylindre eller valg af spolesymboler, der ikke skaber denne blokeringstilstand.
Elektriske specifikationer og kontrolmuligheder
4WE 6 E fungerer med både DC og AC elektriske forsyninger. Almindelige DC-spændinger omfatter 12, 24, 96 og 205 volt. AC-versioner kører typisk på 110/120 eller 230 volt ved 50 eller 60 Hz. Det elektriske stik følger EN 175301-803-standarden med et tre-polet design, der inkluderer to strømtilslutninger og en jord. De fleste versioner inkluderer indbyggede undertrykkelsesdioder for at beskytte mod spændingsspidser, når solenoiden slukker.
Til applikationer i farlige områder tilbyder Rexroth eksplosionssikre versioner mærket XE eller VE1. Disse varianter opfylder ATEX-standarder for europæiske installationer eller NEC 505/Klasse I Zone 1-krav for nordamerikanske anlæg. De eksplosionssikre huse og egensikre solenoider gør det muligt for ventilen at fungere sikkert i miljøer med brændbare gasser eller dampe, såsom kemiske anlæg eller offshore olieplatforme.
Spærremuligheden med "OF"-betegnelsen giver betydelige fordele for energieffektiviteten. I stedet for at holde en magnetventil aktiveret kontinuerligt for at holde positionen, sender du en 100 millisekunders puls for at flytte spolen, hvorefter den mekaniske spærring låser den på plads. Dette reducerer varmeudviklingen, forlænger solenoidens levetid og reducerer elforbruget. Maskinbyggere bruger denne funktion til hydrauliske spændesystemer, der skal holde arbejdsemner fast under lange bearbejdningsoperationer.
Væskekompatibilitet og tætningsmaterialer
Standard 4WE 6 E leveres med NBR (nitril gummi) tætninger, der fungerer med de fleste mineralbaserede hydraulikolier, der opfylder HLP eller HVLP specifikationer. NBR-tætninger håndterer også vandglykol brandsikre væsker i HFC-kategorien. Men hvis dit system bruger biologisk nedbrydelige hydrauliske væsker som HETG, HEES eller HEPG, eller syntetiske brandsikre væsker som HFDU eller HFDR, skal du angive FKM (fluorocarbon) tætninger ved bestilling.
Forkert tætningsmateriale forårsager hurtig forringelse og systemfejl. Hvis du udskifter tætninger under vedligeholdelse, skal du kontrollere, hvilken væske dit system rent faktisk bruger, før du bestiller dele. NBR-tætningssættet bærer varenummer 3492432, mens FKM-sættet er 3120269. Brug af det forkerte sæt betyder, at du vil rive ventilen fra hinanden igen om et par måneder efter, at de inkompatible tætninger svulmer, revner eller går i opløsning.
Rexroth specificerer, at hydraulikvæske skal opfylde ISO 4406 klasse 20/18/15 renhedsstandarder. Denne trecifrede kode angiver det maksimale partikelantal ved forskellige størrelsesområder. Rensevæske reducerer slid på de præcisionsbearbejdede spole- og boringsoverflader. Forurenet væske fremskynder slid, øger intern lækage og kan få spolen til at sætte sig fast eller bevæge sig uregelmæssigt. Installation af korrekt filtrering med elementer vurderet til 10 mikrometer eller finere beskytter din ventilinvestering og forlænger levetiden.
Installation og første betjening
Ventilen monteres direkte på en standard NG6 eller CETOP 3 underplade ved hjælp af fire bolte. Monteringsmønsteret og portplaceringerne følger ISO 4401-03-02-0-05, hvilket sikrer kompatibilitet på tværs af producenter. O-ringe forsegler hver portforbindelse, og du bør påføre en tynd hinde hydraulisk væske på disse O-ringe under installationen for at forhindre, at de klemmer eller ruller.
Fordi solenoiderne bruger vådstiftdesign, skal de indre hulrum fyldes med hydraulisk væske for korrekt drift. Under den første opstart kan det være nødvendigt at cykle ventilen flere gange, mens du kører den hydrauliske pumpe for at rense luft fra magnetkamrene. Luft, der er fanget i disse rum, påvirker solenoidekraften og ventilens responstid. Nogle installationer inkluderer små udluftningsskruer på solenoidehusene for at hjælpe med at frigive indespærret luft under idriftsættelse.
Hver 4WE 6 E inkluderer en manuel tilsidesættelse, der lader dig skifte ventilen uden strøm. Den skjulte standardversion kræver et særligt værktøj for at få adgang. Valgfrie versioner inkluderer riflede knopper eller låsbare svampehovedknapper, der tillader manuel betjening under vedligeholdelse eller nødsituationer. På to-magnetventiler må du aldrig trykke på begge manuelle tilsidesættelser samtidigt, da dette skaber en mekanisk konflikt, der kan beskadige interne komponenter.
Flowkontrol og blød switching
Nogle versioner af 4WE 6 E kommer med gasspjældindsatser, som grundlæggende er kalibrerede åbninger installeret i specifikke porte. Betegnelsen "/B12" angiver en 1,2-millimeters åbning ved port P. Disse drosler begrænser ikke kun det maksimale flow. Deres hovedformål er at styre de trykspidser og flowstigninger, der sker under hurtig ventilskift. Ved at styre den hastighed, hvormed flowet kan ændres, reducerer gasspjældindsatser systemchok, beskytter nedstrømskomponenter og forlænger systemets samlede levetid.
Visse modelvarianter betegnet ".73...A12" inkorporerer soft switching gennem modificeret spolegeometri. Disse versioner giver omtrent 85 procent stødreduktion sammenlignet med standardomskifter. Den blødere overgang hjælper i applikationer, hvor ventilskift skaber ubehagelig støj, eller hvor hydrauliske stød beskadiger rørforbindelser og manifold over tid. Afvejningen er lidt langsommere respons, hvilket betyder noget i højhastighedsapplikationer, men giver klare fordele i systemer, der prioriterer jævn drift og lang levetid.
Almindelige applikationer og brugssager
4WE 6 E retningsreguleringsventilen optræder i hele industriel automatisering. Sprøjtestøbemaskiner bruger disse ventiler til at styre formspændekræfter og ejektorbevægelser. Ventilens høje trykklassificering og pålidelige kobling gør den velegnet til de krævende arbejdscyklusser inden for plastforarbejdning. Gummistøbningsudstyr bruger lignende ventilkonfigurationer til pressestyring og deludkast.
Konstruktions- og mobiludstyr inkorporerer 4WE 6 E i gravemaskinearmkredsløb, bulldozerbladskontrol og kranbomfunktioner. Ventilens kompakte størrelse i forhold til dens flowkapacitet sparer plads i overfyldte mobile hydrauliksystemer. Dens standardiserede montering giver udstyrsproducenter mulighed for at købe fra flere leverandører uden at redesigne manifolderne.
Maskinbyggere installerer disse ventiler i slibemaskiner, fræsecentre og automatiserede produktionslinjer. Spærreversionerne fungerer særligt godt i armaturer og spændesystemer, der skal holde position pålideligt uden at forbruge elektrisk strøm kontinuerligt. Uovervågede bearbejdningsoperationer drager fordel af energibesparelserne og reduceret varmegenerering af pulsdrevne spærreventiler.
Fejlfinding og vedligeholdelse
Når en 4WE 6 E ikke fungerer korrekt, forklarer flere almindelige problemer normalt problemet. Langsomt eller inkonsekvent skift tyder ofte på forurenet væske, der tillader spolen at holde fast i sin boring. Kontrol af systemfilterdifferenstrykindikatoren fortæller dig, om filtreringen følger med generering af forurening. Hvis filtre er forsinket til udskiftning, er det din første løsning.
Elektriske problemer viser sig som fuldstændig manglende forskydning eller som svag, tøvende ventilhandling. Kontroller forsyningsspændingen ved ventilstikket, mens solenoiden skal være strømførende. Lav spænding reducerer solenoidekraften og forsinker reaktionen. Løse stikben skaber intermitterende drift, der er frustrerende at diagnosticere. Undertrykkelsesdioderne indbygget i de fleste ventiler kan svigte kortsluttede eller åbne, hvilket påvirker solenoidens adfærd.
Øget intern lækage i løbet af ventilens levetid kræver til sidst udskiftning af tætning eller ventiludskiftning. Hvis du bemærker, at en hydraulisk cylinder kryber nedad under belastning, når ventilen skal holde position, er intern lækage den sandsynlige årsag. Installation af en ekstern lastholdende ventil kan være en enklere løsning end ventiludskiftning, hvis lækagen ikke er alvorlig. Til kritiske positionsholdende applikationer giver eksterne kontraventiler eller pilotbetjente kontraventiler positiv lastholding uanset retningsventilens tilstand.
Solenoiddesignet med vådstift giver en vedligeholdelsesfordel: Du kan udskifte spolen uden at dræne systemet eller miste hydraulikvæske. Du skal blot afbryde det elektriske stik, skrue solenoidenheden af og udskifte spolen. Denne servicebarhed i marken reducerer nedetiden under reparationer. Når du bestiller udskiftningsspoler, skal du kontrollere, at både spændingsværdien og stiktypen passer til din installation.
Størrelses- og udvalgsovervejelser
At vælge den rigtige retningsreguleringsventil indebærer, at flere parametre matcher dine applikationskrav. Start med tryk: Hvis dit system kører over 350 bar, vil 4WE 6 E ikke fungere. Flowkapacitet skal kontrolleres i forhold til dine aktuatorhastighedskrav. En ventil på 80 liter i minuttet kan virke passende på papiret, men hvis du kører tæt på denne grænse, øges trykfaldet over ventilen, og varmeudviklingen bliver et problem.
Tænk på driftscyklus og skiftefrekvens. Applikationer, der skifter kontinuerligt, nyder godt af AC-magneter, som håndterer varme bedre på grund af højere termisk masse. DC solenoider fungerer godt til intermitterende drift og giver hurtigere responstider. Hvis dit system skal holde positionen i længere perioder uden bevægelse, skal du angive spærrekonfigurationen for at eliminere kontinuerlig magnetisering af solenoiden.
Spolesymbolet bestemmer ventilfunktionen i midterposition og ved hver yderposition. Studer de hydrauliske skematiske symboler omhyggeligt for at forstå, hvad hver portforbindelseskonfiguration gør ved din aktuator. Symbol E (alle porte blokeret i midten) passer til applikationer, hvor du vil have stoppede aktuatorer til at modstå eksterne kræfter. Symbolet P-til-T i midten giver fri cirkulation, der reducerer varmeudviklingen under inaktive perioder. Vælg det symbol, der matcher dine funktionelle krav.
Konkurrencedygtige alternativer og krydsreferencer
Mens Rexroth 4WE 6 E er et førende produkt, producerer flere andre producenter funktionelt tilsvarende ventiler. Parkers D1VW009CNT-serie tilbyder mulighed for direkte udskiftning med lignende tryk- og flowværdier. Vickers, der nu er en del af Eaton, fremstiller DG4V-3-8C serien, der skifter direkte på NG6 underplader. Argo Hytos leverer RPE3-063C11 som en anden udskiftelig mulighed.
Denne kompatibilitet på tværs af producenter giver indkøbsafdelinger fleksibilitet. Hvis din primære leverandør står over for lange leveringstider eller lagermangel, findes der alternativer uden at redesigne dit hydrauliske system. Priskonkurrence mellem disse producenter kommer køberne til gode, selvom Rexroths omfattende distributionsnetværk og tekniske support ofte retfærdiggør enhver prispræmie.
Når du udskifter ventiler fra forskellige producenter, skal du kontrollere, at spolesymbolerne matcher funktionelt, ikke kun nominelt. Hvad en producent kalder "Symbol E" kan have subtilt forskellige portforbindelser end en anden producents version. Gennemgå de detaljerede portforbindelsesdiagrammer i hver producents katalog, før du afslutter en krydsreferencesubstitution.
Pris- og indkøbsstrategi
Markedspriserne for 4WE 6 E varierer efter region, konfiguration og købsvolumen. I Nordamerika kan du forvente priser omkring $140 for standardkonfigurationer købt individuelt. Indiske markeder viser priser mellem 7.799 og 9.203 INR, mens malaysiske distributører viser omkring RM196,50. Disse variationer afspejler lokale distributionsomkostninger, importafgifter og konkurrence på markedet.
Minimumsordremængder fra de fleste distributører starter ved ét styk, hvilket gør små køb praktiske. Ledetider løber typisk syv til ti dage for standardkonfigurationer, selvom almindelige spændings- og symbolkombinationer ofte sendes fra distributørlager. Mindre almindelige konfigurationer kan strække sig til flere uger, hvis de kræver fabriksopbygning på bestilling.
For vedligeholdelsesafdelinger, der administrerer kritiske reservedele, bør du overveje at opbevare en eller to almindeligt anvendte konfigurationer som forsikring mod uventede fejl. Ventilens lange levetid betyder, at reservedele kan sidde på hylderne i årevis, men omkostningerne ved at opbevare en reserve er minimal sammenlignet med omkostningerne ved nedetid for udstyr. Sørg for, at dit lager indeholder særlige konfigurationer såsom FKM-tætninger, hvis dit system bruger ikke-standardvæsker.
Endelige anbefalinger
Rexroth 4WE 6 E retningsreguleringsventilen leverer pålidelig ydeevne i en kompakt industristandardpakke. Dens tryk på 350 bar og flowkapacitet på 80 liter pr. minut giver stærk kapacitet i størrelsesklassen NG6. Solenoiddesignet med vådstift balancerer ydeevne med servicevenlighed, og den standardiserede montering sikrer bred kompatibilitet på tværs af hydrauliske systemer.
Når du specificerer eller vedligeholder disse ventiler, skal du være opmærksom på de detaljer, der betyder mest. Match tætningsmaterialer til din hydrauliske væskekemi. Dimensionér ventilen konservativt for at undgå for stort trykfald og varmeudvikling. Overvej spærreversioner for energibesparelser i positionsholdende applikationer. Beskyt differentialecylindre mod trykforstærkning gennem korrekt kredsløbsdesign.
At forstå, hvordan ventilen fungerer, hvad dens begrænsninger er, og hvordan den passer ind i det konkurrenceprægede landskab, hjælper dig med at træffe bedre beslutninger om valg, vedligeholdelse og fejlfinding. 4WE 6 E er ikke perfekt til enhver applikation, men inden for dens designramme giver den dokumenteret ydeevne, der forklarer dens udbredte anvendelse på tværs af industriel hydraulik.
