Når du har brug for præcis flowkontrol i kompakte hydrauliske systemer, tilbyder kontraventilsandwichpladen Z2S 10 en pålidelig løsning. Denne pilotbetjente kontraventil fra Bosch Rexroth giver lækagefri blokering i et pladsbesparende sandwich-pladedesign. Z2S 10 betjener mindre til mellemstore hydrauliske applikationer, hvor det er kritisk at opretholde position og forhindre omvendt flow.
Z2S 10 bruger de samme grundlæggende designprincipper som større modeller i Z2S-serien, men dens størrelse 10-betegnelse betyder, at den passer til CETOP 05-monteringsmønstre i stedet for de større CETOP 07-grænseflader. Dette mindre fodaftryk gør Check Valve Sandwich Plate Z2S 10 ideel til mobilt udstyr, kompakt industrielt maskineri og applikationer, hvor pladsen er en præmie.
Kernedesignfunktioner
Kontraventilsandwichpladen Z2S 10 fungerer gennem en fjederbelastet tallerkenmekanisme kombineret med pilotstyring. Hydraulikvæske strømmer frit fra port A1 til A2 eller B1 til B2, når trykket skubber fremad. Ventilelementet løfter sig fra sit sæde, hvilket tillader olie at passere med minimal modstand. Når flowet forsøger at vende, tvinger fjederen og det omvendte tryk tallerkenen fast mod dens sæde, hvilket skaber en metal-til-metal tætning, der forhindrer enhver lækage.
Det, der adskiller Z2S 10 fra simple kontraventiler, er dens pilotfunktion. Påføring af tryk på pilotport X eller Y åbner hydraulisk ventilen mod blokeringsretningen. Denne funktion tillader kontrolleret sænkning af belastninger eller bevidst omvendt flow, når dit systemdesign kræver det. Uden pilottryk bevarer kontraventilsandwichpladen Z2S 10 sin blokeringsfunktion på ubestemt tid uden drift eller lækage.
Sandwichpladekonfigurationen på Z2S 10 måler cirka 162 mm i længden og 57 mm i højden. Ventilen tilføjer ca. 25 mm til din stabeltykkelse, når den installeres mellem andre hydrauliske komponenter. Fire M8-bolte fastgør de vigtigste monteringspunkter, mens to M5-bolte håndterer hjælpeforbindelser. Samlet vægt løber omkring 2,8 til 3,2 kg afhængigt af den specifikke variant og muligheder.
Bosch Rexroth fremstiller Z2S 10 ventilhuset af højkvalitets støbejern eller stål med korrosionsbestandig overfladebehandling. Standardversionen bruger NBR-tætninger velegnet til mineralbaserede hydraulikolier. Når din applikation kræver fosfatestervæsker eller anden syntetisk hydraulik, kan du specificere FKM-tætninger ved at tilføje "V"-betegnelsen til dit varenummer.
Tekniske specifikationer
Kontraventilsandwichpladen Z2S 10 håndterer maksimalt arbejdstryk op til 315 bar, identisk med dens større Z2S 16-modstykke. Denne rating på 31,5 megapascal betyder, at Z2S 10 fungerer pålideligt selv i hydrauliske højtrykskredsløb. Den maksimale flowkapacitet når op på 80 liter i minuttet i fristrømsretningen, hvilket passer til de fleste små til mellemstore aktuatorer og hydraulikmotorer.
Revnetryksmuligheder for Z2S 10 omfatter 3, 5, 7,5 og 10 bar indstillinger. Dette revnetryk bestemmer, hvor meget omvendt tryk, der bygges op, før ventilen sidder helt. Lavere revnetryk giver strammere kontrol med mindre trykakkumulering, mens højere indstillinger tolererer mere modtryk før blokering. Dit valg afhænger af, om din applikation har brug for øjeblikkelig lukning eller kan rumme en vis trykstigning under lukning.
Driftstemperaturområdet spænder fra -30°C til +80°C med standard NBR-tætninger. FKM tætningsvarianter fungerer fra -20°C til +80°C. Disse temperaturgrænser dækker de fleste driftsmiljøer for industrielt og mobilt udstyr. Din hydrauliske væske bør holde viskositeten mellem 2,8 og 500 kvadratmillimeter pr. sekund for korrekt Z2S 10-drift.
Væskens renhed påvirker i høj grad kontraventilsandwichplade Z2S 10 pålideligheden. Bosch Rexroth specificerer NAS 1638 klasse 9 eller ISO 4406 20/18/15 som minimumsrenhedsstandarder. Forurenet olie bærer partikler, der kan indlejres i tætningsfladerne, hvilket forårsager lækage eller forhindrer korrekt ventillukning. Installation af tilstrækkelig filtrering opstrøms for Z2S 10 beskytter din investering og sikrer ensartet ydeevne.
Pilotarealforholdene i Z2S 10-designet følger tilsvarende proportioner som andre Z2S-serieventiler. Forholdet mellem pilotareal og spærreareal skaber mekaniske fordele, således at relativt lavt pilottryk kan åbne ventilen mod højt systemtryk. Dette design betyder, at du ikke behøver separate højtryks-pilotforsyninger for at betjene Z2S 10 effektivt.
Almindelige applikationer
Mobilt hydraulisk udstyr indeholder ofte kontraventilsandwichpladen Z2S 10. Kompakte gravemaskiner, minilæssere og landbrugsmaskiner nyder godt af ventilens lille størrelse og pålidelige blokeringsfunktion. Når en læsserskovl holder materiale over hovedet, forhindrer Z2S 10 cylinderdrift, selvom hydraulikslangerne svigter, eller operatøren ved et uheld flytter kontrolhåndtagene til neutrale positioner.
Industrielt presseudstyr bruger Z2S 10 til at opretholde stødpositionen under formningsoperationer. Metalprægepresser, bremsepresser og kompressionsstøbemaskiner har brug for cylindre, der holder nøjagtige positioner, mens der påføres formningskræfter. Den nul-lækage karakteristik af kontraventilsandwichpladen Z2S 10 sikrer dimensionsnøjagtighed i færdige dele ved at eliminere enhver cylinderbevægelse under pressecyklussen.
Træbearbejdningsmaskineri indeholder Z2S 10 til klem- og holde-down-kredsløb. CNC-fræsere, kantbåndere og panelsave bruger hydrauliske klemmer til at fastgøre emner under skæreoperationer. Sandwichpladeformatet giver maskinbyggere mulighed for at skabe kompakte ventilmanifolder, der integrerer flere klemkredsløb på begrænset plads under arbejdsborde.
Løfteborde og sakselifte er afhængige af Z2S 10 for lastholdersikkerhed. Når en løfteplatform understøtter arbejdere eller materialer i forhøjede positioner, giver kontraventilsandwichpladen Z2S 10 overflødig sikkerhed ved at blokere cylinderporte uafhængigt af hovedretningsventilen. Selv hvis kontrolventiler svigter, eller hydrauliske ledninger brister, forhindrer Z2S 10 ukontrolleret nedstigning.
Plastsprøjtestøbemaskiner i det mindre tonnageområde bruger Z2S 10 til formspændekredsløb. Ventilen opretholder præcis klemkraft under hele indsprøjtnings- og afkølingscyklussen. Sandwichplademonteringen forenkler manifolddesignet, fordi ingeniører kan stable flere ventilfunktioner lodret i stedet for at arrangere dem i større vandrette mønstre.
Indkøb og prisfastsættelse
Ægte Bosch Rexroth kontraventilsandwichplade Z2S 10 enheder koster typisk mellem 180 og 280 amerikanske dollars gennem autoriserede forhandlere. Officielle Rexroth-kanaler giver komplet teknisk dokumentation, garantidækning og adgang til applikationsteknisk support. Leveringstiderne løber normalt en til to uger for standardkonfigurationer, der opbevares på distributørlager.
Specialiserede hydraulikleverandører som Airline Hydraulics og [BuyRexroth.com](http://buyrexroth.com/) opretholder lageret specifikt til det nordamerikanske marked. Disse distributører sender ofte inden for tre til syv dage og kan levere pakketilbud, når du bestiller flere ventiler eller komplette hydrauliske systemer. Deres prissætning falder generelt i intervallet 170 til 260 dollar afhængigt af mængde og konfiguration.
Europæiske købere kan få adgang til Z2S 10 gennem lokale Bosch Rexroth-servicecentre og autoriserede distributører på tværs af Tyskland, Frankrig, Italien og andre markeder. Prissætningen på de europæiske markeder løber omkring 160 til 250 euro, med lignende leveringstider til nordamerikanske kilder.

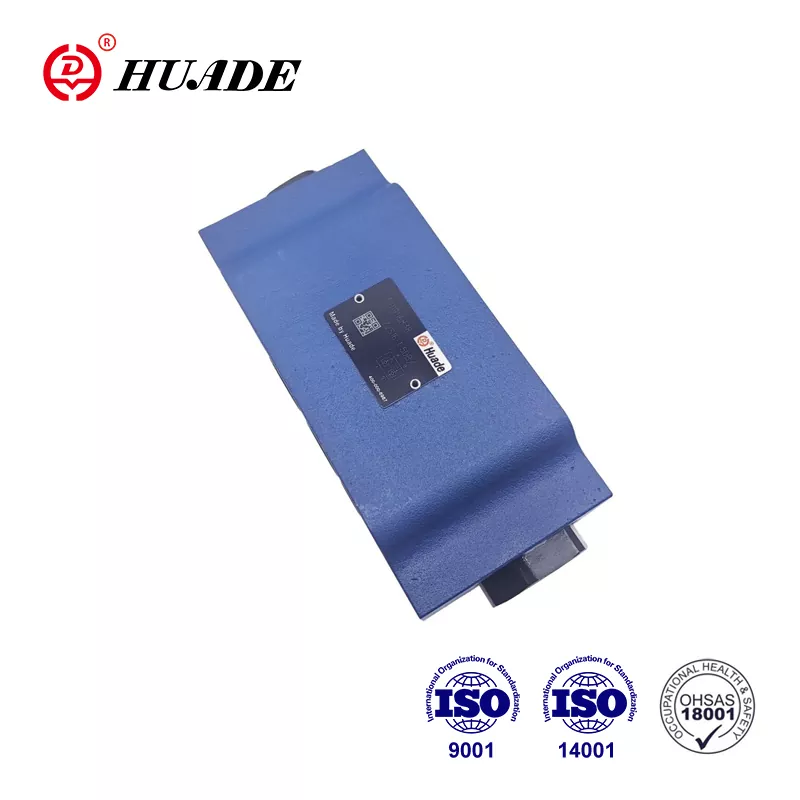

Alternative producenter producerer kompatible versioner af kontraventilsandwichpladen Z2S 10. Den kinesiske producent Huade Hydraulic laver HD Z2S 10-serien, der opretholder det samme CETOP 05 monteringsmønster og lignende specifikationer. Disse alternativer koster typisk 25 til 35 procent mindre end ægte Rexroth-produkter, med en pris på omkring 120 til 200 dollars. Afvejningen involverer reduceret teknisk dokumentation og mindre omfattende garantisupport.
Når du bestiller Z2S 10, skal du kontrollere det komplette varenummer inklusive seriebetegnelse, revnetrykskode og tætningsmaterialespecifikation. Et komplet varenummer kan ligne Z2S10-1-5X for en 3 bar revnetryksventil med NBR-tætninger i den nuværende 5X-serie. Tilføjelse af "/V" angiver FKM-tætninger, mens blokeringskonfigurationen (A, B eller AB) vises tidligere i varenummersekvensen.
Installationsvejledning
Installation af en kontraventilsandwichplade Z2S 10 kræver omhyggelig opmærksomhed ved forberedelse af monteringsoverfladen. Den matchende overflade skal opnå Ra 0,8 maksimal ruhed og opretholde fladhed inden for 0,01 mm pr. 100 mm overfladelængde. Disse specifikationer er ikke valgfrie anbefalinger. Ru eller skæve monteringsoverflader vil forårsage O-ringlækage, der kompromitterer hele formålet med at bruge en nul-lækage kontraventil.
Z2S 10 bruger specifikke O-ringstørrelser, der adskiller sig fra større Z2S-modeller. Hovedporte A, B, P og T kræver O-ringe, der måler 16 mm ydre diameter med 2 mm tværsnit. Pilotporte X og Y bruger mindre 8 mm gange 1,5 mm O-ringe. Før installationen skal du bekræfte, at du har det korrekte O-ringssæt, fordi brug af forkerte størrelser garanterer lækage og potentielle kontamineringsproblemer.
Drejningsmomentspecifikationerne har stor betydning ved sandwichpladeinstallationer. Spænd de fire M8 monteringsbolte til 41 Newton-meter i et diagonalt krydsmønster. De to M5-hjælpebolte kræver et moment på 8,8 Newton-meter. Underdrejning tillader utætheder og potentiel ventilforskydning, mens overdrejning kan fordreje ventilhuset af aluminium eller støbejern. Brug altid en kalibreret momentnøgle i stedet for slagnøgler eller estimering efter følelse.
Placer kontraventilsandwichpladen Z2S 10, så lokaliseringsstifterne flugter præcist med hullerne i din monteringsmanifold eller underplade. Disse dyvelstifter forhindrer sideværts bevægelse, der kan skære O-ringe af under trykcyklusser. Rengør alle monteringsoverflader grundigt før samling for at fjerne metalspåner, snavs eller gammelt tætningsmateriale, der kan kompromittere tætningen.
Efter at have sikret alle bolte, skal du fylde dit hydrauliske system med ren væske og køre aktuatorerne flere gange, før du påfører fuld arbejdsbelastning. Denne indbrudsprocedure renser indespærret luft og verificerer, at Z2S 10 fungerer korrekt. Overvåg for ekstern lækage omkring O-ringstætningerne under indledende drift. Små utætheder, der opstår under den første tryksætning, indikerer ofte forkert boltemoment eller overfladekontamination.
Overvejelser om systemintegration
Kontraventilsandwichpladen Z2S 10 installeres typisk mellem en retningsreguleringsventil og den hydrauliske aktuator, den styrer. Denne placering gør det muligt for Z2S 10 at blokere aktuatorporte, når retningsventilen bevæger sig til neutral position. Pilotportene forbindes med retningsventilens arbejdsporte, således at enhver tilsigtet strømning gennem retningsventilen også åbner Z2S 10 i den passende retning.
Når du integrerer Z2S 10 i vertikale cylinderapplikationer som løfteborde eller pressecylindre, skal du være opmærksom på pilotportens VVS. Pilottrykket skal overvinde både revnetrykfjederen og ethvert systemtryk, der forsøger at tvinge ventilen til at lukke. Utilstrækkeligt pilottryk vil forhindre ventilen i at åbne og efterlade din aktuator låst i position, selv når du kommanderer bevægelse.
Tankportforbindelser kræver særlig opmærksomhed med Z2S 10. Y-pilotporten forbindes typisk til tanken enten direkte eller gennem retningsventilens tankport. Denne forbindelse skal nå det sande atmosfæriske tryk, for at ventilen kan lukke pålideligt. Ethvert modtryk i tankledningen kan forhindre fuldstændig ventillukning, hvilket resulterer i uønsket aktuatordrift.
Overvej trykfald gennem kontraventilsandwichpladen Z2S 10, når du dimensionerer dit hydrauliske system. En korrekt fungerende Z2S 10 viser et tryktab på mindre end 3 bar ved maksimalt nominelt flow i fristrømsretningen. Dette trykfald reducerer tilgængelig kraft på din aktuator og genererer varme i din hydraulikolie. Overdimensionering af Z2S 10 til dine flowkrav minimerer trykfald og forbedrer systemets effektivitet.
Flere Z2S 10-ventiler kan stables sammen i sandwichpladekonfigurationer for at styre flere aktuatorer fra en kompakt manifold. Denne modulære tilgang forenkler VVS og reducerer antallet af separate ventilmonteringssteder, der er nødvendige. Hvert ekstra ventillag øger dog stabelhøjden og øger antallet af O-ringstætninger, der kræver korrekt installation.
Vedligeholdelseskrav
Kontraventilsandwichpladen Z2S 10 har brug for relativt minimal vedligeholdelse, når den arbejder inden for designspecifikationerne. Planlæg inspektioner hver sjette til tolvte måned afhængigt af din arbejdscyklus og driftsmiljø. Under inspektioner skal du kontrollere for ekstern olieudsivning omkring O-ringstætningerne og kontrollere, at aktuatorerne holder korrekt position, når retningsventilerne centreres.
Test pilotdrift ved at kommandere langsom aktuatorbevægelse og bekræfte jævn, konsistent bevægelse. Rykkende eller tøvende bevægelser kan indikere, at Z2S 10 ikke åbner helt på grund af forurening eller utilstrækkeligt pilottryk. Mål pilottrykket ved X- og Y-portene under driftsforhold for at verificere, at det overstiger specifikationen for revnetryk plus eventuel friktion i pilotkredsløbet.
Udskift O-ringstætninger hvert andet til femte år som forebyggende vedligeholdelse, uanset om du observerer lækage. NBR- og FKM-tætningsmaterialer hærder gradvist fra termisk cykling og kemisk eksponering over tid. Hærdede tætninger mister deres evne til at tilpasse sig mindre overfladeuregelmæssigheder, hvilket til sidst tillader lækage. Når du udskifter tætninger, skal du inspicere ventilpladen og sædets overflader for ridser, erosion eller indlejret forurening.
Overvåg trykfaldet over kontraventilens sandwichplade Z2S 10 under almindelig drift. Stigende trykfald over tid indikerer opbygning af forurening i de indre passager eller delvis obstruktion af tallerkenelementet. Ignorer ikke gradvist stigende trykfald, fordi de signalerer udvikling af problemer, der i sidste ende vil forårsage fuldstændig ventilfejl.
Hvis Z2S 10 ikke udløses, når pilottrykket påføres, skal du først verificere tilstrækkeligt pilottryk ved ventilindløbet. Blokerede eller begrænsede pilotpassager forårsager ofte frigivelsesfejl. Kontroller, at tankforbindelserne rent faktisk når atmosfærisk tryk uden begrænsninger. Hvis disse kredsløb kontrolleres korrekt, men ventilen stadig ikke vil udløses, har intern kontaminering sandsynligvis sat sig fast i ventilmekanismen.
Komplet ventilfejl, hvor der opstår ryglækage, betyder, at tallerkenen eller sædet er blevet beskadiget. Metalpartikler fra andre steder i dit system kan indlejres i tætningsfladerne, hvilket forhindrer tæt lukning. På dette tidspunkt skal du udskifte hele Z2S 10-ventilen i stedet for at forsøge at reparere på stedet. Den præcisionsbearbejdning, der kræves til korrekte tætningsoverflader, gør reparation i marken upraktisk.
Sammenligning af størrelse 10-alternativer
Parker Hannifin fremstiller pilotbetjente kontraventiler i størrelsesintervaller, der svarer til Z2S 10. Parkers CETOP 05 sandwichventiler tilbyder sammenlignelige specifikationer med lidt anderledes indvendige designs. Deres prissætning matcher typisk Bosch Rexroth-niveauer, så dit valg afhænger mere af eksisterende systemkomponenter og distributørforhold end omkostningsbetragtninger.
HYDAC producerer sandwichpladekontraventiler, der monteres på ISO 4401-05-mønstre, der matcher Z2S 10-fodaftrykket. HYDAC lægger vægt på korrosionsbestandighed og tilbyder varianter med præ-åbningsfunktioner, der reducerer hydrauliske stød under ventilovergange. Deres prissætning er omkring 10 til 15 procent højere end Check Valve Sandwich Plate Z2S 10, men applikationer, der er følsomme over for trykspidser, kan retfærdiggøre præmien.

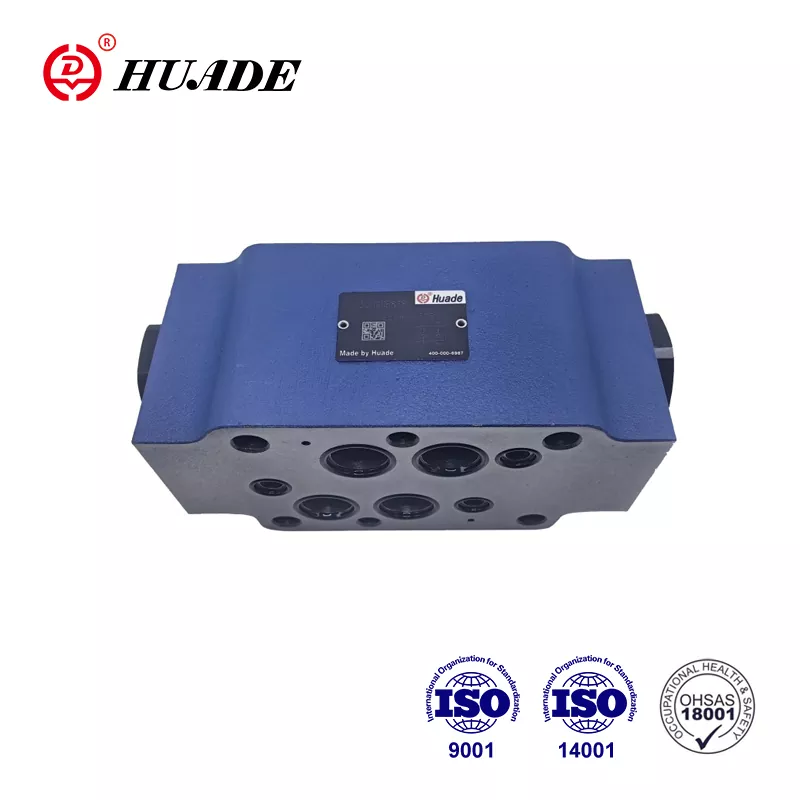

Huade HD Z2S 10 repræsenterer en direkte erstatningsmulighed fremstillet i Kina. Huade opretholder identiske monteringsdimensioner, portmønstre og trykklassificeringer, mens de sælger til væsentligt lavere priser. Mange brugere implementerer med succes Huade-ventiler i omkostningsfølsomme applikationer, hvor nedetid har håndterbare konsekvenser. Men kritiske sikkerhedssystemer nyder godt af Bosch Rexroths etablerede kvalitetsresultat og omfattende tekniske support.
Eaton Vickers producerer pilotkontraventiler, der er optimeret til højere flowhastigheder. Hvis din applikation skubber grænsen på 80 liter pr. minut for Z2S 10, skal du overveje Vickers-alternativer, der kan tilbyde bedre flowegenskaber. Deres monteringsmønstre bruger lignende, men ikke identiske dimensioner, så bekræft kompatibiliteten før bestilling.
Sun Hydraulics fremstiller pilotbetjente kontraventiler i patronstil, der tilbyder et alternativ til sandwichpladedesign. Selvom det ikke er direkte erstatninger for Z2S 10, kan Sun-patroner opnå lignende funktioner med forskellige manifolddesigns. Denne mulighed giver primært mening til nye systemdesigns frem for eftermonteringsapplikationer.
Serievariationer og varenumre
Bosch Rexroth producerer kontraventilsandwichpladen Z2S 10 i flere seriebetegnelser. 5X-serien repræsenterer den nuværende produktion med NBR-tætninger til mineralolieanvendelser. Tidligere serier som 50 og 60 vises stadig i ældre systemer, men nye installationer bør specificere 5X-komponenter for den bedste tilgængelighed af dele fremover.
Tilføjelse af "V" til varenummeret angiver FKM-tætninger i stedet for standard NBR. For eksempel bruger Z2S10-1-5X mineralolietætninger, mens Z2S10-1-5X/V anvender FKM-tætninger, der er klassificeret til fosfatester eller syntetiske væsker. Denne skelnen er vigtig i applikationer som brandsikker hydraulik eller systemer, der bruger miljøvenlige bionedbrydelige olier.
Spærringskonfigurationen vises i varenummeret som en bogstavkode. "A" angiver kun blokering på port A, "B" blokerer kun port B, og "AB" blokerer begge porte. De fleste applikationer bruger AB-konfigurationen, fordi den giver maksimal fleksibilitet til forskellige kredsløbsdesign. Enkeltports blokering tjener specielle formål, hvor du kun behøver at holde på den ene side af en aktuator.
Revnetryk vises som en numerisk kode: "1" angiver 3 bar, "2" angiver 5 bar, "3" betyder 7,5 bar, og "4" angiver 10 bar revnetryk. Lavere revnetryk giver strammere kontrol, men kan tillade mere modtryk før sædet. Højere revnetryk tolererer systemtryksvingninger bedre, men kræver mere pilottryk for at åbne.
Komplette varenumre som R900409844 eller R900481624 identificerer specifikke Z2S 10-konfigurationer i Bosch Rexroths bestillingssystem. Brug altid disse komplette varenumre, når du bestiller udskiftninger for at sikre, at du modtager præcis den rigtige ventilspecifikation til din applikation. Generiske beskrivelser eller ufuldstændige varenumre kan resultere i modtagelse af forkerte konfigurationer.
Fejlfinding af almindelige problemer
Når kontraventilsandwichpladen Z2S 10 ikke holder belastningen og tillader aktuatordrift, fortjener flere årsager undersøgelse. Først skal du kontrollere, at pilotporte ikke modtager utilsigtet tryk, der åbner ventilen. Krydsforbundne pilotledninger eller utætte retningsventiler kan påføre tilstrækkeligt tryk til at åbne Z2S 10, selv når du forventer, at den blokerer.
Tjek for forurening i hydraulikvæsken ved at tage en olieprøve og analysere den for partikelantal. Selv fine partikler, der er usynlige ved inspektion med det blotte øje, kan forhindre korrekt forsegling. Hvis forureningsniveauerne overstiger ISO 4406 20/18/15 specifikationer, skal du rense eller udskifte systemfiltre og overveje at tilføje finere filtrering opstrøms for Z2S 10.
Undersøg omhyggeligt eksterne lækagemønstre. Utætheder omkring O-ringens riller indikerer enten beskadigede tætninger, forkert boltemoment eller skæve monteringsoverflader. Olieudsivning fra selve ventilhuset tyder på indre skader, der kræver fuldstændig ventiludskiftning. Forsøg aldrig at reparere interne komponenter i marken, fordi den nødvendige præcision overstiger typiske værkstedskapaciteter.
Hvis Z2S 10 ikke udløses, når du påfører pilottryk, skal du måle det faktiske tryk ved pilotportene X og Y under drift. Du har brug for et tryk, der overstiger revnetryksspecifikationen plus eventuel friktion i pilotpassager. Utilstrækkeligt pilottryk er den mest almindelige årsag til udløsningsfejl. Tjek for blokerede pilotledninger, underdimensionerede pilotpassager eller utilstrækkeligt tryk fra din retningsventil.
Usædvanlig støj fra kontraventilsandwichpladen Z2S 10 under drift indikerer normalt kavitation eller luftindtrængning. Kontroller, at dine tankforbindelser holder korrekt olieniveau, og at sugeledninger ikke tilfører luft. Kavitationsskader kan hurtigt ødelægge ventilsædet og ventilpladens overflader, hvilket kræver fuldstændig udskiftning.
Fremtidig udvikling
Hydraulisk systemdesign fortsætter med at bevæge sig mod større overvågnings- og diagnosekapacitet. Mens den grundlæggende kontraventilsandwichplade Z2S 10 forbliver en rent mekanisk komponent, integrerer moderne systemer i stigende grad tryksensorer og positionstransducere i ventilmanifoldene. Disse sensorer giver feedback i realtid om ventildrift og systemtilstand uden at kræve modifikationer af selve Z2S 10.
Skiftet mod elektrohydrauliske systemer skaber nye applikationer til pilotbetjente kontraventiler. Elektriske aktuatorer håndterer præcis positionering, mens hydrauliske kredsløb giver høj kraft backup, og Z2S 10 sikrer hydrauliske positioner under strømafbrydelser. Dette komplementære forhold udvider anvendelsesmulighederne for kompakte kontraventiler i hybridkraftsystemer.
Miljøbestemmelser driver ændringer i hydraulikvæskeformuleringer. Bionedbrydelige olier og lavtoksiske alternativer vinder markedsandele, især på mobilt udstyr og miljøfølsomme steder. Fremtidige Z2S 10-specifikationer kan omfatte tætningsmaterialer, der er specifikt optimeret til disse nye væsketyper ud over de nuværende NBR- og FKM-muligheder.
Miniaturiseringen fortsætter inden for mobil hydraulik, da udstyrsproducenter søger vægtreduktion og forbedret effektivitet. Z2S 10 tjener allerede kompakte applikationer godt, men endnu mindre varianter kan dukke op til mikrohydrauliske systemer i robotteknologi og præcisionsfremstillingsudstyr.
Foretag dit valg
Valg af kontraventilsandwichplade Z2S 10 starter med at beregne dine maksimale flowkrav. Hvis dine aktuatorer har brug for mere end 80 liter i minuttet, passer de større Z2S 16 eller Z2S 22 modeller bedre til din applikation. For flow under 80 liter i minuttet giver Z2S 10 optimal ydeevne i en kompakt pakke.
Bestem derefter dit maksimale driftstryk. Z2S 10'erens 315 bar kan klare de fleste industri- og mobiludstyrsapplikationer. Hvis dit system fungerer under 150 bar, er du godt inden for ventilens kapacitet. Systemer, der nærmer sig eller overstiger 250 bar, kræver omhyggelig opmærksomhed på alle systemkomponenter, herunder korrekt filtrering og vedligeholdelse af tætninger.
Overvej nøje dine monteringspladsbegrænsninger. Z2S 10 sandwichpladen tilføjer 25 mm til stakhøjden, og den samlede konvolut måler 162 mm gange 57 mm. Bekræft, at dit manifold eller ventilmonteringsområde rummer disse dimensioner med tilstrækkelig plads til hydrauliske forbindelser og vedligeholdelsesadgang.
Væskekompatibilitet bestemmer valg af tætningsmateriale. Standard NBR-tætninger fungerer pålideligt med petroleumsbaserede hydraulikolier, der udgør størstedelen af industrielle og mobile applikationer. Fosfatestervæsker, syntetisk hydraulik eller bionedbrydelige olier kræver FKM-tætninger specificeret ved at tilføje V-betegnelsen til dit varenummer.
Budgetovervejelser har indflydelse på, om du vælger ægte Bosch Rexroth-komponenter eller kompatible alternativer. Kritiske sikkerhedsapplikationer, hvor ventilfejl kan forårsage personskade eller betydelig ejendomsskade, retfærdiggør præmien for originalt udstyr. Mindre krævende applikationer accepterer muligvis omkostningsoptimerede alternativer fra producenter som Huade uden at gå på kompromis med acceptabel pålidelighed.
Kontraventilsandwichpladen Z2S 10 leverer dokumenteret ydeevne i kompakte hydrauliske applikationer. Dens kombination af pålidelig blokering, pilotbetjent udløser og pladsbesparende sandwichpladeformat gør den velegnet til mobilt udstyr, industrimaskiner og specialiserede produktionssystemer. At forstå specifikationerne, installationskravene og vedligeholdelsesbehovene hjælper dig med at implementere denne ventil effektivt i dine hydrauliske kredsløb.
