Når du arbejder med hydrauliske systemer, kan valget af den rigtige retningsreguleringsventil gøre hele forskellen. Rexroth 4WE 10 D retningsreguleringsventilen er blevet et pålideligt valg til mange industrielle applikationer, og der er gode grunde til, at ingeniører bliver ved med at vende tilbage til den.
Hvad gør 4WE 10 D speciel
Rexroth 4WE 10 D er en magnetstyret retningsreguleringsventil, der styrer, hvordan hydraulisk væske strømmer gennem et system. Tænk på det som en trafikleder for olie eller andre hydrauliske væsker. Når elektricitet strømmer gennem dens spoler, skifter ventilen position og omdirigerer væske til forskellige dele af dit maskineri.
Denne ventil passer til størrelsesstandarden NG10, som også kaldes CETOP 5 eller ISO 4401-05. Hvad dette betyder i praksis er, at det kan håndtere alvorlige tryk og flowhastigheder, mens det stadig passer til standard monteringsmønstre, som de fleste hydrauliske systemer bruger.
Tallene i navnet fortæller dig vigtig information. "4" betyder, at den har fire hovedporte, hvor væske kommer ind og ud. "WE" angiver, at det er en retningsventil, der betjenes af solenoider. "10" henviser til dens nominelle størrelse, og "D" beskriver en specifik spolekonfiguration, der bestemmer, hvordan ventilen opfører sig, når den er i neutral position.
Tryk- og flowkapacitet
En af de iøjnefaldende egenskaber ved retningsreguleringsventilen 4WE 10 D til Rexroth er dens evne til at håndtere højt tryk. De vigtigste arbejdsporte kan klare op til 350 bar, hvilket svarer til omkring 5.076 PSI. Det er nok pres til at klare krævende industrielle opgaver uden at svede.
For flowkapacitet kan denne ventil håndtere mellem 120 og 160 liter i minuttet afhængig af den specifikke modelvariant. Det er omkring 32 til 42 gallons i minuttet i amerikanske målinger. Denne serie giver dig fleksibilitet til at tilpasse ventilen til dit systems behov uden at overdimensionere eller underdimensionere dine komponenter.
Returporten har en nedre trykgrænse, typisk omkring 210 bar. Dette betyder noget, for hvis du designer et system, skal du sørge for, at din returledning ikke opbygger for meget tryk. Ellers kan du beskadige ventilens fjedermekanisme eller belaste huset ud over dets designgrænser.
Wet-Pin solenoiddesign
4WE 10 D bruger det, der kaldes et wet-pin solenoid design, og denne funktion fortjener lidt opmærksomhed. I denne opsætning sidder solenoidens skubbestang i hydraulikolie i stedet for at være fuldstændig forseglet væk fra den.
Dette designvalg giver flere praktiske fordele. Hydraulikolien fungerer som et kølemiddel, der trækker varmen væk fra den elektriske spole. Dette hjælper magnetventilen med at holde længere og arbejde mere pålideligt, især når du cykler på ventilen ofte. Olien smører også de bevægelige dele, hvilket reducerer slitage over tid.
Fra et vedligeholdelsessynspunkt er vådstifts-solenoider praktiske. Du kan skifte spolen ud uden at skulle dræne hydrauliksystemet eller bryde ind i forseglede trykkamre. Dette sparer tid under reparationer og reducerer chancerne for at forurene din hydraulikvæske. Spolen kan endda rotere 90 eller 360 grader for at passe til trange installationsrum, hvilket giver dig flere muligheder, når du monterer ventilen.
Skiftende hastighed og dæmpningskontrol
Når du aktiverer retningsreguleringsventilen 4WE 10 D til Rexroth med jævnstrøm, skifter den typisk på 45 til 70 millisekunder, når den tændes, og 35 til 45 millisekunder, når den slukkes. Disse svartider fungerer godt til de fleste industrielle automatiseringsbehov.
Det, der adskiller denne ventil fra mange konkurrenter, er dens justerbare dæmpningsfunktion. Nogle versioner lader dig bremse, hvor hurtigt spolen bevæger sig, når du skifter position. Ved at bruge justerbare gasspjældskruer eller faste åbninger kan du forlænge skiftetiden til over 100 millisekunder, hvis det er nødvendigt.
Hvorfor vil du have en langsommere ventil? I systemer med store cylindre eller tung belastning kan øjeblikkelige retningsændringer skabe trykspidser, der hamrer gennem dine rør og fittings. Dette fænomen, nogle gange kaldet vandhammer, kan beskadige komponenter og forkorte dit systems levetid. Den indbyggede dæmpning hjælper med at udjævne disse overgange uden at skulle bruge separate støddæmpere i dine rør.
Ventilen kan klare op til 15.000 koblingscyklusser i timen, hvilket gør den velegnet til højhastighedsproduktionslinjer, hvor ventilen skal åbne og lukke gentagne gange i løbet af dagen.
Spoolkonfigurationer og driftslogik
"D" i 4WE 10 D-betegnelsen henviser til et specifikt spolesymbol, men Rexroth tilbyder denne ventilplatform med mange forskellige spolekonfigurationer. Du kan få det i 4/3-konfigurationer (fire porte, tre positioner) eller 4/2-opsætninger (fire porte, to positioner), blandt andre muligheder.
Hver spoletype skaber forskellige strømningsveje, når ventilen er i sin neutrale eller midterste position. Nogle konfigurationer lukker alle porte, når de er afbrudt, hvilket holder cylindrene på plads. Andre kobler pumpen til tanken, hvilket aflæser pumpen og sparer energi. Valget afhænger af, hvad du skal have dit system til at gøre, når ventilen ikke er aktivt koblet.
Retningsreguleringsventilen 4WE 10 D til Rexroth kommer i både fjederretur- og spærreudgaver. Fjeder-returventiler går automatisk tilbage til en udgangsposition, når du afbryder strømmen, hvilket ofte er vigtigt for sikkerheden. Spærreversioner forbliver i deres sidste position, indtil du sender et andet signal, hvilket fungerer bedre til applikationer, hvor du skal holde noget på plads under strømafbrydelser.
Elektriske specifikationer
Denne ventil fungerer med en bred vifte af elektriske systemer. Du kan bestille den med DC-spændinger fra 12V helt op til 230V, eller med forskellige AC-spændingsmuligheder. Standard DC-magneten bruger omkring 30 til 35 watt strøm.
De elektriske forbindelser kommer i forskellige stilarter, inklusive stikforbindelser, der opfylder DIN-standarderne. Ventilen har en beskyttelsesklasse IP65, hvilket betyder, at den kan håndtere støv og vandsprøjt uden problemer. Isoleringen opfylder VDE klasse F-standarder, så den er velegnet til industrielle miljøer, hvor elektrisk sikkerhed har betydning.
Til fejlfinding eller nøddrift inkluderer mange versioner manuelle tilsidesættelsesmuligheder. Disse lader dig skifte ventilen mekanisk, når du opsætter et system eller skal flytte noget under et strømsvigt.
Hvor denne ventil bliver brugt
4WE 10 D dukker op i mange forskellige industrier, fordi den balancerer ydeevne med pålidelighed. I marine applikationer vil du finde det, der styrer styresystemer på skibe, styre kraner, der læsser og losser last og justerer propeller med variabel stigning. Disse miljøer kræver ventiler, der kan køre kontinuerligt under barske forhold, og Rexroth-designet holder godt til salt luft og vibrationer.
Produktionsfaciliteter bruger retningsreguleringsventilen 4WE 10 D til Rexroth i værktøjsmaskiner, sprøjtestøbeudstyr og metalformningspresser. Den høje koblingsfrekvens gør den nyttig til automatiseret produktion, hvor ventilen cykler tusindvis af gange pr. skift. Dæmpningsjusteringen hjælper med at forhindre stødskader på præcisionskomponenter i disse maskiner.
Konstruktion og mobilt udstyr er også afhængige af denne ventilplatform, selvom disse applikationer ofte bruger lidt forskellige varianter, der er optimeret til mobil hydraulik.
Vedligeholdelse og væskerenhed
Som de fleste hydrauliske præcisionskomponenter har 4WE 10 D brug for ren olie for at fungere korrekt. Mellemrummene mellem spole og ventilhus måles i mikrometer, og snavspartikler kan ret hurtigt forårsage slid og intern lækage.
Rexroth specificerer, at hydraulikvæsken skal opfylde NAS 1638 Klasse 9 renhedsstandarder. Du skal bruge et godt filtreringssystem med et betaforhold på mindst 75 for 10 mikron partikler. Dette lyder måske for strengt, men når du kører 15.000 cyklusser i timen, stiger forureningsskader hurtigt.
Regelmæssig vedligeholdelse omfatter kontrol af væskerens renhed, inspektion for lækager og lejlighedsvis udskiftning af tætningssæt. Tætningssættene indeholder typisk ni O-ringe og leveres med varenumre som R961006886 for nyere serier. På grund af vådstiftsdesignet kan du ofte udskifte magnetspolen uden større demontering, hvilket holder nedetiden kort.
Sammenligning med andre muligheder
Retningsreguleringsventilen 4WE 10 D til Rexroth konkurrerer med ventiler fra Parker, Eaton og andre store producenter i NG10-kategorien. Parkers D3W-serie tilbyder lignende trykværdier omkring 345 bar. Eatons DG4V-5 serie fungerer også i sammenlignelige trykområder, selvom specifikationerne varierer fra model til model.
Det, der får Rexroth-muligheden til at skille sig ud, er primært den integrerede dæmpningsevne. Mens andre producenter laver robuste og responsive ventiler, inkluderer mange ikke indbygget støddæmpning. Hvis du har brug for den funktion, skal du tilføje eksterne gashåndtag eller puder til dit system, hvilket optager plads og tilføjer kompleksitet.

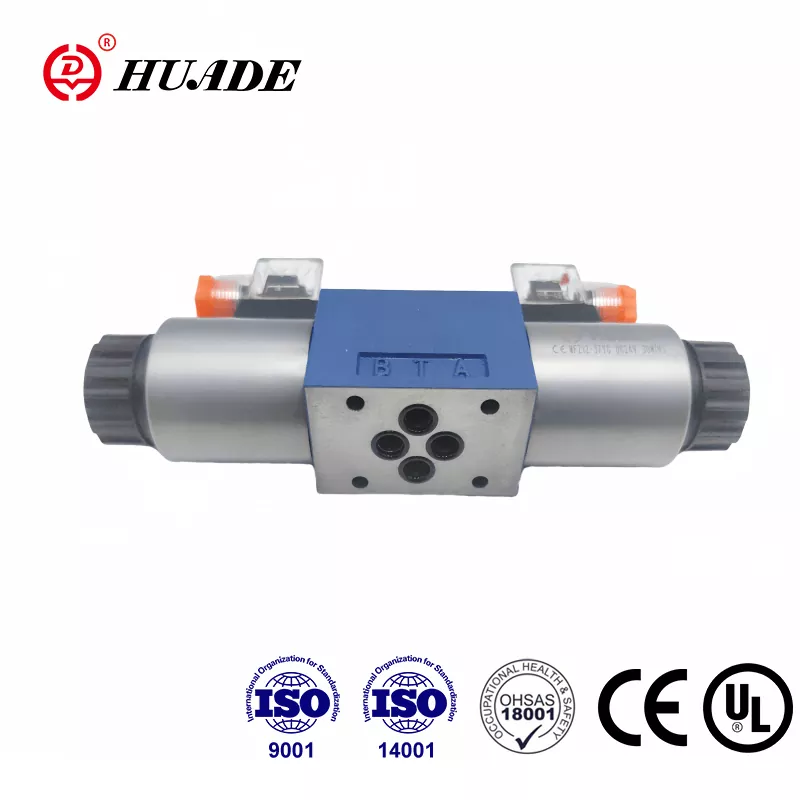

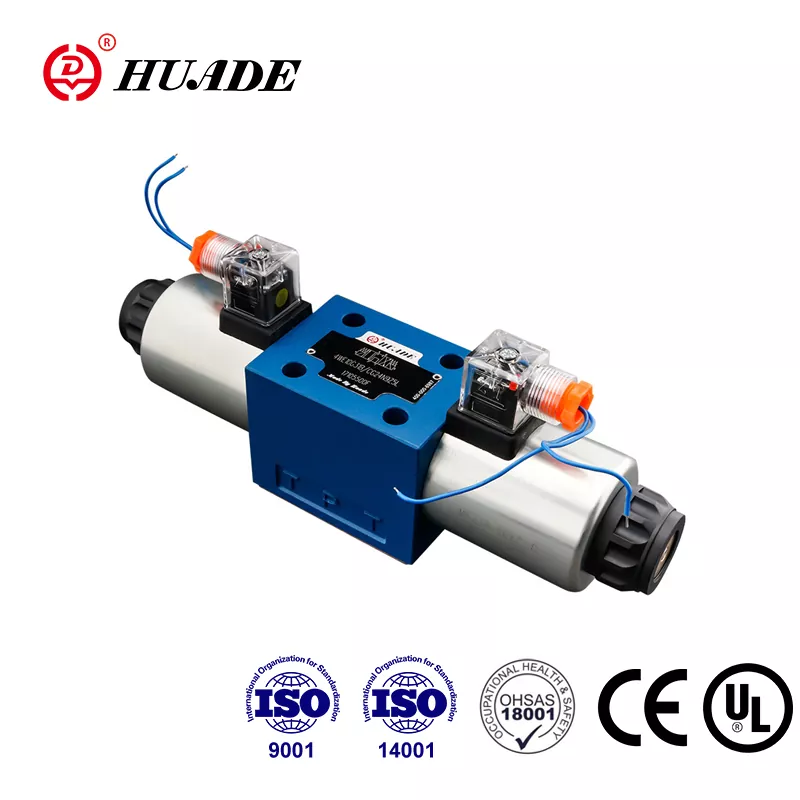

Der er også kompatible alternativer fra virksomheder som Huade, der følger de samme monteringsstandarder og tilbyder lavere priser. Disse kan fungere godt til mindre kritiske applikationer, men du bør omhyggeligt sammenligne de faktiske ydelsesspecifikationer, især maksimale flowhastigheder og langsigtede holdbarhedsdata.
Installationsovervejelser
4WE 10 D monteres på en underplade ved hjælp af standard ISO 4401-05-mønsteret. Boltehullerne har en afstand på 80 gange 32 millimeter fra hinanden, hvilket matcher industristandarden for denne størrelsesklasse. Denne standardisering betyder, at du ofte kan skifte mellem forskellige producenters ventiler uden at redesigne din manifold eller underplade.
Når du installerer ventilen, skal du være opmærksom på portmarkeringerne. Port P forbindes til din pumpe, porte A og B går til din aktuator, og port T vender tilbage til tanken. At få disse baglæns vil få dit system til at fungere forkert og kan beskadige udstyr.
Retningsreguleringsventilen 4WE 10 D til Rexroth kan fungere i omgivelsestemperaturer fra minus 15 grader Celsius op til 70 grader Celsius. Hydraulikvæsketemperaturen påvirker skiftetider, fordi oliens viskositet ændres med temperaturen. Hvis dit system kører i ekstrem kulde eller varme, skal du muligvis tage højde for dette i dine timingberegninger.
Særlige varianter for farlige områder
Til applikationer i eksplosive atmosfærer tilbyder Rexroth ATEX-certificerede versioner af denne ventil. WE...XE-serien fungerer i Zone 2-miljøer, hvor eksplosive gasser eller støv kan være til stede, men som normalt ikke forventes. WE...XN-serien håndterer zone 3-forhold med lavere eksplosionsrisiko.
Disse eksplosionssikre varianter bruger specielle spoledesign og beskyttende indkapslinger, der forhindrer antændelseskilder. Hvis du arbejder i petrokemiske anlæg, minedrift eller offshore platforme, skal du bruge disse certificerede versioner for at opfylde sikkerhedsbestemmelserne.
Fremtidssikre dit system
Efterhånden som industrielle systemer bliver mere automatiserede og forbundet, bliver det mere værdifuldt at have diagnostiske muligheder. Mens den grundlæggende 4WE 10 D er en ligetil on-off ventil, tilbyder Rexroth en opgraderet platform kaldet 4WEH 10-serien, der tilføjer positionsovervågning og elektronisk slagtilpasning.
Disse avancerede versioner bruger det samme gennemprøvede ventilhus og spoledesign som standard 4WE 10 D, men de inkluderer sensorer, der fortæller dig, hvor spolen er placeret. Denne feedback hjælper med forudsigelig vedligeholdelse og tilstandsovervågning. Hvis du bygger et system, der skal opfylde Industry 4.0-standarder eller kræver funktionel sikkerhedscertificering, giver 4WEH-platformen dig en opgraderingsvej uden at ændre dit grundlæggende hydrauliske kredsløbsdesign.
At træffe det rigtige valg
Retningsreguleringsventilen 4WE 10 D til Rexroth repræsenterer en solid mellemvej mellem ydeevne og praktisk. Den håndterer høje tryk og flowhastigheder uden at blive overkonstrueret til simple applikationer. Designet med våd-bens solenoide gør vedligeholdelse ligetil, og den justerbare dæmpningsfunktion hjælper med at beskytte følsomme systemer mod hydrauliske stød.
Når du angiver denne ventil, skal du sørge for at forstå, hvilken serie du får. 3X- og 5X-serien har nogle forskelle i det maksimale tryk, hvor nyere 5X-versioner når 350 bar sammenlignet med 315 bar for nogle ældre varianter. Hvis du bruger højspændingsspoler som 96V eller 205V DC, skal du huske, at du skal reducere det maksimale flow med ti procent for at undgå overophedning af solenoiden.
Nøglen til lang levetid er at opretholde korrekt væskerenhed og følge de anbefalede filtreringsstandarder. Dette er ikke valgfrit, hvis du ønsker, at ventilen skal nå sin forventede driftslevetid. Med god væskestyring og periodisk tætningsudskiftning kan disse ventiler levere millioner af cyklusser i industriel service.
Uanset om du designer et nyt system eller udskifter en eksisterende ventil, tilbyder 4WE 10 D dokumenteret pålidelighed med tilstrækkelig fleksibilitet til at passe til mange forskellige applikationer. Dets standardiserede monteringsmønster og brede vifte af spolekonfigurationer betyder, at du normalt kan finde en version, der matcher dine behov uden tilpassede ændringer.
